Splyňovací kotol VIGAS: Princíp fungovania, výhody a efektivita

Splyňovací kotol je moderné zariadenie určené na ústredné kúrenie alebo ohrev vody, ktoré využíva pevné palivo, najčastejšie drevo. Splyňovací kotol patrí medzi najúčinnejšie riešenia vykurovania pre rodinné domy, chaty či menšie prevádzky. Mnoho majiteľov nehnuteľností vyhľadáva práve tento typ technológie, najmä ak chcú znížiť náklady na vykurovanie, zvýšiť energetickú nezávislosť a pritom zostať ekologickejší. Na rozdiel od klasických kotlov na pevné palivo dokáže splyňovací kotol pracovať so zreteľne vyššou účinnosťou, nižšou spotrebou paliva a minimálnymi emisiami. Spoločnosť VIMAR, popredný slovenský výrobca ekologických drevosplyňovacích kotlov značky VIGAS, prináša inovatívne riešenia pre efektívne a ekologické vykurovanie, pričom produkty spĺňajú najvyššie štandardy kvality a efektivity spaľovania.

Princíp fungovania splyňovacieho kotla

Splyňovací kotol pracuje na princípe dvojfázového spaľovania, ktoré prebieha v dvoch nad sebou uložených spaľovacích komorách. Jeho princíp fungovania je založený na procese splyňovania (pyrolýzy), ktorý umožňuje dosiahnuť vyššiu účinnosť a nižšie emisie v porovnaní s tradičnými kotlami. Ide o kontrolované horenie s nedostatkom kyslíka, pri ktorom drevo nehorí priamo, ale postupne sa rozkladá na drevoplyn. Keď naložíte drevo do kotla na rozžhavenú vrstvu paliva, tak sa začne drevo zahrievať a uvoľňovať prchavú (plynnú) horľavinu, ktorá následne začne horieť.

Proces splyňovania krok za krokom:

• Sušenie dreva: Drevo vložené do hornej komory sa postupne zahreje, odparí sa vlhkosť a materiál sa začne rozkladať.
• Pyrolýza (tvorba drevoplynu): V prvej, primárnej spaľovacej komore dochádza k splyňovaniu dreva pri teplote okolo 1000 °C s obmedzeným prístupom vzduchu. Tento proces uvoľňuje z dreva horľavé plynné zložky, ako je oxid uhoľnatý (CO), vodík a metán. Pri obmedzenom prísune kyslíka drevo neuvoľňuje iba žiar a teplo, ale predovšetkým palivový plyn.
• Spaľovanie drevoplynu: Vzniknutý drevoplyn je následne nasmerovaný do druhej, sekundárnej spaľovacej komory, kde sa vďaka prívodu sekundárneho vzduchu dokonale spaľuje na oxid uhličitý (CO2) a vodu. Tento plyn je pomocou ventilátora alebo prirodzeného ťahu nasmerovaný do spodnej komory, kde sa mieša so sekundárnym vzduchom. Tu dochádza k dokonalejšiemu horeniu a takmer úplnému využitiu energie. Spaľovanie je riešené na princípe generátorového splyňovania za vysokej teploty (cca 1100 - 1200°C). Plameň je vedený do trysky, kde sa zmieša so sekundárnym vzduchom a dôjde k spáleniu splodín, čím sa zníži emisná záťaž.

Horenie drevoplynu je podporované odťahovým ventilátorom, ktorý nasáva primárny vzduch do ohniska a sekundárny do trysky. Proces splyňovania dreva a horenia si kotol reguluje automaticky na základe údajov zo senzorov. Ďalej je plameň vedený výmenníkom tepla, kde odovzdá teplo do vody na kúrenie. Tento proces spaľovania drevoplynu pri vysokých teplotách zabezpečuje takmer úplné využitie energie obsiahnutej v palive. Výsledkom je veľmi čisté a stabilné horenie s vysokou účinnosťou a minimálnymi stratami.

Prečo má splyňovací kotol vyššiu účinnosť?

Najdôležitejším faktorom je dokonalé spaľovanie. Pri bežnom kotle uniká cez komín veľké množstvo nespálených plynov. Pri splyňovacom kotle sú však spaľované v druhej komore, čím sa ich energia premení na teplo pre domácnosť, nie na dym unikajúci do ovzdušia. Moderné drevosplyňovacie kotly, ktoré sú vďaka vysokej účinnosti (aj vyše 90 %) šetrné k životnému prostrediu aj k vašej peňaženke, nahradili staršie kotly na drevo, ktoré mali vysoké emisie a nízku účinnosť - iba okolo 70 %.

Tento proces zároveň znižuje produkciu dechtu, ktorý je častým problémom pri nedokonalom horení. Decht zanáša komín, znižuje jeho účinnosť a môže spôsobovať nebezpečné komínové požiare. Splyňovací kotol tento problém minimalizuje.

Výhody splyňovacieho spaľovania

Splyňovací kotol na drevo maximalizuje využitie energie skrytej v drevnej hmote, čo znamená menej popolčeka, menej dymu a výrazne menej paliva. Medzi hlavné výhody patria:

• Vyššia účinnosť: Kotly dosahujú vysokú účinnosť, často až do 90 %, čo priamo prispieva k nižšej spotrebe paliva. Takmer úplné využitie energetického potenciálu paliva.
• Nižšie emisie: Vďaka dokonalému spaľovaniu sa znižuje emisia škodlivých spalín, čo má menší negatívny dopad na životné prostredie. Kotol dokáže pri horení lepšie spáliť nežiaduce splodiny, a preto ich menej vypustí do ovzdušia. Základom pre efektívne fungovanie a ekonomickú prevádzku je zaradenie kotla do 5. emisnej triedy.
• Úspora paliva: Tento systém spaľovania je výrazne ekonomickejší než klasické horenie pevného paliva, pričom úspora paliva môže dosahovať až 40 %.
• Flexibilita paliva: Možnosť spaľovania rôznych druhov tuhých palív, ako sú drevo (aj hrubé kusy), štiepky, uhlie, biomasa, obilie či slama.
• Ekologickosť: Produkcia CO2 pri spaľovaní biomasy sa považuje za uhlíkovo neutrálnu, keďže do ovzdušia sa uvoľňuje len také množstvo CO2, aké strom do seba naviazal v podobe uhlíka počas svojho života procesom fotosyntézy. Navyše drevo je obnoviteľný zdroj energie.

Palivo a jeho spaľovanie

Predpísaným palivom pre kotly VIGAS je drevo. Teplovodné kotly VIGAS sú určené pre spaľovanie suchej drevnej hmoty s maximálnou vlhkosťou 20 %. Používajú sa piliny, štiepky, drevené brikety alebo polená v dĺžke podľa rozmeru plniacej komory a s maximálnym priemerom 20 cm. Odporúča sa použiť suché drevo podľa veľkosti spaľovacej komory pre optimálny výkon.

Pri spaľovaní dreva je dôležité dbať na jeho vlhkosť. Vlhkosť nad 20 % znižuje teplotu horenia a celkovú účinnosť kotla, pretože časť energie sa spotrebuje na odparenie vody. Optimálne je používať drevo s vlhkosťou pod 20 %, ktoré bolo sušené minimálne 12 mesiacov, ideálne 18-24 mesiacov. RADA: Drevo sušte minimálne 12 mesiacov, ideálne 18-24 mesiacov v dobre vetranom prístrešku. Používanie mokrého dreva je častou chybou, ktorá vedie k dechtovaniu.

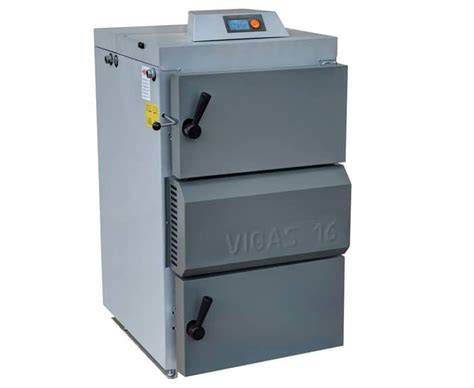

Kotly VIGAS: Moderné ekologické riešenia

Značka VIGAS, zastúpená spoločnosťou VIMAR, je popredným slovenským výrobcom ekologických drevosplyňovacích kotlov. Spoločnosť VIMAR vyrába kotly VIGAS už od roku 1993, s dôrazom na výkon, jednoduchú obsluhu a spoľahlivosť. Od roku 1993 prináša inovatívne riešenia pre efektívne a ekologické vykurovanie, pričom produkty spĺňajú najvyššie štandardy kvality a efektivity spaľovania.

Prečo si vybrať kotly VIGAS?

Kotly VIGAS sú známe svojimi vynikajúcimi parametrami a špičkovou kvalitou. Medzi hlavné prednosti a benefity pre zákazníka patria:

• Robustná oceľová konštrukcia: Kotly sú zvarenou oceľovou konštrukciou s kombináciou rôznych hrúbok plechu, čo zabezpečuje dlhú životnosť a vysokú odolnosť voči vysokým teplotám.
• Efektívne spaľovanie biomasy: Drevosplyňovacia technológia umožňuje spaľovanie suchej drevnej hmoty - od pilín až po polená (v závislosti od modelu), čím poskytuje stabilný výkon a vysokú účinnosť.
• Výkonná regulácia AK 4000 / Lambda Control: Elektronická regulácia sleduje teplotu vody a spalín, optimalizuje výkon kotla pre lepšiu účinnosť a nižšie emisie.
• Flexibilita paliva: Vybrané modely (napríklad typy DPA) umožňujú spaľovanie dreva alebo peliet v kombinovaných režimoch, čo zvyšuje komfort prevádzky a znižuje potrebu častého prikladania.
• Nízka produkcia popola a jednoduchá údržba: Intenzívne spaľovanie znižuje tvorbu popola a potrebu čistenia, čo uľahčuje bežnú obsluhu kotla.

Konštrukcia a materiály

Kotly VIGAS sú zvárané z oceľových plechov s hrúbkou 4 a 6 mm. Vnútorné plechy kotlov, ktoré sú v styku so spalinami, majú hrúbku steny 6 mm, čo zvyšuje ich odolnosť a životnosť. Výmenník tepla je zvarený z oceľových rúrok s rozmermi 57x4,5 mm. Vonkajší plášť je vyhotovený z plechu hrúbky 0,8 mm a na jeho povrchovú úpravu je použitý práškový nástrek vypaľovaný pri teplote 200 °C.

Spaľovacia komora kotlov je vyložená šamotovými tehlami hrúbky 40 mm s označením P4, zatiaľ čo dno zásobníkovej komory je vyplnené žiarobetónovou zmesou s označením ŽO 1250. Žiarobetónová vymeniteľná dýza je vyhotovená z materiálu s označením ŽO 1400. Na tesnenie dvierok je použité sklené vlákno štvorcového prierezu s rozmerom 25 mm. Tepelnú izoláciu kotla tvorí izolačný materiál NOBASIL s hrúbkou 20 a 40 mm. Vnútorný priestor spaľovacej komory je vyšamotovaný, čo uľahčuje údržbu a zvyšuje odolnosť. Hmotnosť konštrukcie kotla môže dosahovať až 400 kg, čo svedčí o jeho robustnosti.

Kotol disponuje unikátnou spaľovacou komorou pre predhrievanie primárneho aj sekundárneho vzduchu. Komora má šikmé tvarovanie, aby sa palivo postupne posúvalo k tryske a dochádzalo tak k postupnému spaľovaniu dreva. Vďaka tomu je spotreba paliva výrazne nižšia. Priemerná spotreba dreveného paliva je približne 4,2 kg/hod (pre niektoré modely s výkonom do 18 kW), pričom maximálna hmotnosť paliva v kotle by nemala prekročiť 20 kg.

Typy a výkonové rady kotlov VIGAS

VIGAS ponúka široký sortiment kotlov, ktoré sú vhodné pre vykurovanie rodinných domov, penziónov, hotelov, menších priemyselných alebo poľnohospodárskych objektov.

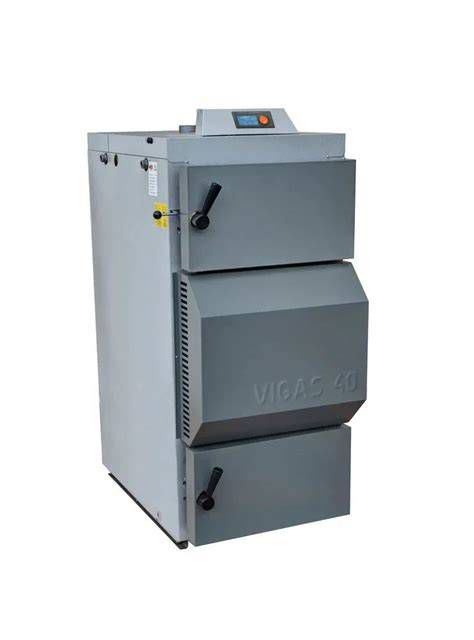

• Splyňovacie kotly na drevo VIGAS: Teplovodné kotly série VIGAS 16, 25, 40, 60, 80, 100 poskytujú rozsiahly výkonový rozsah od menších domov až po väčšie objekty. Odporúča sa použiť suché drevo podľa veľkosti spaľovacej komory pre optimálny výkon. Rozsah výkonov: 16 - 100 kW. Kotly VIGAS s výkonmi 8 až 18 kW sú stavané pre domy s výmerou vykurovaného priestoru do 150 m2. Väčšie modely, ako napríklad VIGAS 80 AK4000 S, sú vhodné pre vykurovanie objektov do 2000 m3. Veľké prikladacie komory umožňujú pohodlné prikladanie polien až do dĺžky 720 mm a zabezpečujú dlhšiu prevádzku bez častého dopĺňania paliva. Dvierka kotla je možné prispôsobiť otváraniu do pravej alebo ľavej strany.
• Kombinované splyňovacie kotly na drevo a pelety VIGAS DPA: Kombinovaný teplovodný kotol na splyňovanie dreva a spaľovanie peliet. Vybrané modely s reguláciou AK 4000 dokážu spaľovať drevo aj pelety s automatickým prechodom medzi režimami, čo zvyšuje komfort užívateľa.

Nízkoemisné splyňovacie kotly VIGAS sú určené na úsporné vykurovanie a ohrev za pomoci dreva, štiepky či brikiet.

Regulácia výkonu splyňovacieho kotla

Moderné splyňovacie kotly sú vybavené sofistikovanými regulačnými systémami, ktoré zabezpečujú optimálny chod kotla, tepelný komfort a energetickú úsporu. Základom regulácie je často elektronická riadiaca jednotka, ktorá riadi nielen samotný kotol, ale aj pripojené prvky vykurovacej sústavy.

Odťahový ventilátor a jeho úloha

Kľúčovým prvkom regulácie je odťahový ventilátor. Jeho otáčky sú automaticky riadené riadiacou jednotkou a slúžia na reguláciu výkonu kotla. Odťahový ventilátor uľahčuje zapálenie paliva a riadi priebeh spaľovania. Správne nastavenie otáčok ventilátora je zásadné pre efektívne spaľovanie. Ideálne otáčky pre rozkúrenie sa pohybujú v rozsahu 20 až 40 %. Po rozhorení paliva sa otáčky postupne upravujú podľa potreby. Po rozhorení dreva je už možné zatvoriť prikladacie dvere a počkať na zvýšenie teploty v komíne nad 45 °C.

Kotol je vybavený aj tlačným ventilátorom EBM pre lepšiu reguláciu spalín a prívod vzduchu. Pre spaľovanie dodáva potrebné množstvo vzduchu dúchací ventilátor. Pre kotly VIGAS 60, 80, 100 sú použité dva ventilátory zapojené paralelne. Odťahový ventilátor V25 (pre modely ako Vigas 16, 25, 25 TVZ, 12 DPA, 18, DPA) slúži na obmedzenie úniku dymu do priestoru kotolne pri prikladaní paliva. Ak v určitých fázach horenia paliva nastane prebytok alebo nedostatok vzduchu (kyslíka), môže to viesť k nedokonalému spaľovaniu, zníženiu účinnosti kotlov a zvýšeniu emisií.

Riadenie prívodu vzduchu

Regulácia prívodu vzduchu je dôležitá pre správny priebeh splyňovania a následného spaľovania. V primárnej komore je prívod vzduchu obmedzený, aby sa podporila pyrolýza. V sekundárnej komore je prívod vzduchu vyšší, aby sa zabezpečilo dokonalé dohorenie vzniknutého drevoplynu. Elektronická riadiaca jednotka na základe údajov zo senzorov (napr. teploty spalín) optimálne riadi klapky primárneho a sekundárneho vzduchu.

Elektronická riadiaca jednotka a jej funkcie

Elektronická regulácia AK 4000 je najmodernejšou riadiacou jednotkou vyvinutou výhradne pre spoluprácu s kotlami VIGAS. Základom je prehľadný grafický displej a kruhový ovládač. Voliteľná regulácia AK4000 alebo Lambda Control optimalizuje prívod vzduchu a zvyšuje komfort obsluhy. Elektronická regulácia kotla uľahčuje jeho používanie. Moderné elektronické riadiace jednotky ponúkajú široké možnosti nastavenia a ovládania:

• Automatické riadenie výkonu: Prispôsobuje spaľovanie aktuálnym požiadavkám na teplo.
• Regulácia teploty vykurovacej vody: Udržiava požadovanú teplotu v systéme.
• Ovládanie čerpadiel: Riadi prevádzku obehových čerpadiel.
• Bezpečnostné funkcie: Ochrana proti prehriatiu, kontrola ťahu komína.
• Diaľkové ovládanie: Mnohé moderné kotly umožňujú ovládanie cez Wi-Fi pomocou mobilnej aplikácie, čo umožňuje sledovanie a úpravu nastavení na diaľku.
• Detekcia dohorenie paliva: Senzory teploty spalín môžu upozorniť na potrebu doplnenia paliva. Moderný kotol dokáže majiteľa upozorniť na dohorenie dreva, ktoré treba doplniť do násypnej šachty.

V procese splyňovania a horenia paliva elektronická regulácia AK 4000 sleduje zmenu teploty výstupnej vody súčasne so zmenou komínovej teploty. Pomocou špeciálneho adaptívneho PID regulátora plynule zvyšuje alebo znižuje otáčky dúchacieho ventilátora, čím sa reguluje výkon kotla. Používateľský komfort zvyšuje aj odsávanie splodín z násypnej šachty pred tým, než sa človek chystá prikladať.

Ďalšie prvky ovplyvňujúce reguláciu a komfort

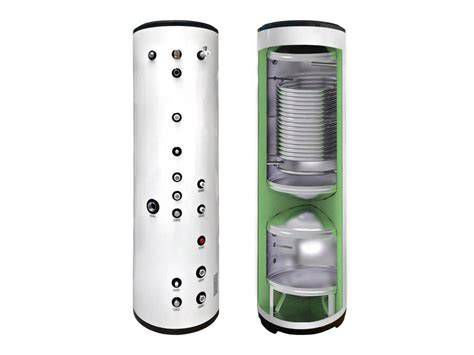

• Akumulačné nádrže: Akumulačná nádrž slúži na uchovávanie prebytočného tepla. Moderný spôsob spaľovania dreva prebieha v čo najkratšom kúrení s akumuláciou tepla do akumulačných nádrží. Kotol pracuje v optimálnom režime, produkuje viac tepla, než je momentálne potrebné, a toto teplo sa ukladá do nádrže. Následne sa môže využiť na ohrev vody alebo vykurovanie v čase, keď kotol práve nebeží alebo keď je potrebné doplniť palivo. Akumulačná nádrž zvyšuje tepelný komfort, predlžuje životnosť kotla a eliminuje potrebu častého prikladania. Akumulačná nádrž uchováva horúcu vodu na neskoršie použitie.
• Termostatické hlavice a priestorové termostaty: Priestorový termostat je základným prvkom regulácie teploty v miestnosti. Meria aktuálnu teplotu a podľa nastavenia zapína alebo vypína kotol, aby sa udržala požadovaná teplota. V kombinácii s termostatickými hlavicami na radiátoroch umožňuje presné riadenie teploty v jednotlivých miestnostiach.
• Ekvitermická regulácia: Ekvitermická regulácia je pokročilý spôsob riadenia vykurovacieho systému, ktorý upravuje teplotu vykurovacej vody v závislosti od vonkajšej teploty. Tento systém je považovaný za jeden z najúspornejších.

Praktické aspekty a tipy pre používateľov

Pre ľudí, ktorí majú vlastný zdroj dreva alebo preferujú obnoviteľné palivá, predstavuje splyňovací kotol racionálne dlhodobé riešenie. Splyňovací kotol je ideálny pre domy s dostatkom miesta na kotolňu a sklad paliva. V oblastiach, kde nie je prístupná plynofikácia, alebo je elektrické vykurovanie príliš nákladné, predstavuje splyňovací kotol mimoriadne atraktívnu alternatívu. Romantickú atmosféru navodenú praskaním voňavého dreva so splyňovacím kotlom na drevo nezažijete. Celý proces totiž prebieha v uzavretom priestore.

Údržba a servis

Splyňovací kotol si vyžaduje pravidelné čistenie výmenníka tepla, popolníka a kontrolu komína. Zanesenie dechtom býva menej časté, ale ak používate vlhké drevo, môže nastať. Čistiace intervaly odporúčajú výrobcovia, no vo väčšine domácností postačí kontrola raz za 1-2 týždne. Dôležité je tiež pravidelné servisné prehliadky aspoň raz ročne - podobne ako pri plynových kotloch. Vnútorný priestor spaľovacej komory je vyšamotovaný, čo uľahčuje údržbu a zvyšuje odolnosť. Vďaka ventilátoru je možná regulácia spalín, ktorých teplotu monitoruje teplomer. Súčasťou dodávky je dokonca i čistiace príslušenstvo.

Na životnosť kotla má negatívny vplyv najmä: používanie vlhkého dreva, nedostatočný ťah komína, nesprávne nastavenie primárneho a sekundárneho vzduchu, zanedbaná údržba. Ak je kotol zanesený dechtom, odporúča sa skontrolovať prechod z vodorovnej časti na zvislú časť, ktorá ide do splynovacej komory - sú to tie krajné otvory na pravej a ľavej strane. Je dôležité tiež skontrolovať trysku, ktorá sa opotrebuje.

Bezpečnosť prevádzky

Bezpečnosť je pri prevádzke splyňovacích kotlov kľúčová. Moderné kotly sú vybavené ochrannými mechanizmami, ako sú napríklad chladiace slučky, ktoré zabraňujú prehriatiu kotla v prípade výpadku elektrickej energie alebo inej poruchy. Do kotlov na drevo sa inštalujú chladiace slučky, ktoré zabraňujú prekúreniu. Dôležitá je aj správna inštalácia a pravidelná údržba kotla a komína, ako aj dodržiavanie pokynov výrobcu. Všetky kotly sú dodávané s chladiacim bezpečnostným výmenníkom proti prehriatiu (nutné dokúpiť bezpečnostný ventil DANFOSS BVTS 3/4 “).

Výber správneho splyňovacieho kotla

Ak sa rozhodujete pre nový splyňovací kotol, venujte pozornosť niekoľkým zásadným parametrom. Ten správny model sa vyberá podľa veľkosti domu, systému vykurovania aj finančných možností.

Výkon kotla podľa veľkosti domu a tepelnej straty

Najčastejšou chybou je predimenzovanie kotla. Príliš silný kotol bude často prerušovať prevádzku, pracovať neefektívne a skracovať si životnosť. Orientácia je jednoduchá:

• dom s dobrou izoláciou: 50-70 W/m²
• starší alebo nezateplený dom: 90-120 W/m²

V praxi to znamená, že pre rodinný dom o veľkosti 150 m² postačí kotol s výkonom približne 15-20 kW.

Účinnosť, emisná trieda a technológie

Pri výbere splyňovacieho kotla je dôležité zohľadniť výkon kotla v závislosti od veľkosti domu a jeho tepelných strát, emisnú triedu (ideálne 5. emisná trieda), kvalitu kotlového plechu, veľkosť násypky a typ regulácie. Moderný splyňovací kotol by mal spĺňať emisnú triedu 5, ktorá garantuje nízke emisie a vysokú účinnosť. Stanovená emisná trieda vám napovie, ako kotol svojou prevádzkou ovplyvňuje ovzdušie. Najlepšie výsledky má 5. Sledujte tiež:

• hrúbku a kvalitu kotlového plechu (vnútorné plechy kotlov VIGAS sú 6 mm)
• veľkosť násypky na drevo
• typ regulácie (mechanická, elektronická, automatická)
• možnosť pripojenia akumulačnej nádrže

Akumulačná nádrž má zásadný význam - zvyšuje tepelný komfort, predlžuje životnosť kotla a eliminuje časté prikladanie.

Cena kotla vs. prevádzkové náklady

Splyňovací kotol je síce drahší na začiatku, no lacnejší na prevádzku. Najlacnejšie modely začínajú okolo 2 000 €, kvalitnejšie 3 000-5 000 € a profesionálne riešenia aj viac. Rozdiel v cene však často zodpovedá kvalite materiálu, účinnosti a životnosti. Pri správnom používaní sa investícia môže vrátiť už za 2-4 vykurovacie sezóny. Keďže splyňovací kotol využíva energiu dreva efektívnejšie, nielenže šetrí palivo, ale aj skracuje čas strávený prikladaním.

Porovnanie splyňovací kotol vs. klasický kotol

Časy, keď kotol na tuhé palivá zamoroval dymom široké okolie, sú dávno preč. Moderné kotly na drevo spĺňajú najnovšie emisné štandardy a majú vysokú účinnosť. Tým spotrebúvajú menej paliva a vďaka nim kúrite lacnejšie.

Splyňovací kotol vám poskytne viac tepla, spáli menej paliva a zabezpečí ekologické spaľovanie s minimom dymu.
