Elektrická energia je pre naše domácnosti nenahraditeľná, no zároveň predstavuje aj určité riziká. Jedným z nich je prepätie, ktoré dokáže v zlomku sekundy poškodiť spotrebiče v hodnote tisícov eur. Moderná elektronika, ako sú televízory, počítače, smart domácnosť či tepelné čerpadlá, je na tieto výkyvy citlivá viac než kedykoľvek predtým. Prepäťová ochrana (SPD - Surge Protective Device) je prvok, ktorý prepäťovú špičku bezpečne zvedie do zeme skôr, než sa dostane k vašim spotrebičom.
Ako funguje prepäťová ochrana?
Prepätie je krátkodobé zvýšenie napätia v elektrickej sieti, ktoré presiahne bežnú menovitú hodnotu 230 V. Princíp fungovania ochrany je jednoduchý: prepäťová ochrana sa správa ako ventil, ktorý pri prekročení povolenej hranice odkloní alebo absorbuje nadbytočnú energiu. Istič chráni pred nadprúdom a skratom, zatiaľ čo prepäťová ochrana reaguje na napäťové špičky.
Akonáhle sa objaví prepäťová špička, impedancia SPD v priebehu nanosekúnd až mikrosekúnd prudko klesne, prepäťový prúd sa zvedie do ochranného vodiča a napätie na chránených svorkách zostane na bezpečnej úrovni.
Typy prepäťových ochrán a ich klasifikácia
Prepäťové ochrany sa rozdeľujú na tri základné typy podľa schopnosti zvládať úrovne prepätia:
- Typ T1 (B): Hrubá ochrana, určená na ochranu pred priamym alebo blízkym úderom blesku. Montuje sa hneď za hlavný istič v hlavnom rozvádzači.
- Typ T2 (C): Stredná ochrana, chráni pred prepätiami vznikajúcimi v distribučnej sieti alebo pri spínacích procesoch. Umiestňuje sa v domových rozvádzačoch.
- Typ T3 (D): Jemná ochrana, inštaluje sa čo najbližšie ku chránenému spotrebiču (počítače, televízory).
Najlepšie výsledky prináša kaskádovité usporiadanie, keď sa kombinuje T1 s T2 a často aj s T3. Bežne sa stretnete aj s kombinovanými zvodičmi T1+T2, ktoré zlúčia hrubú aj strednú ochranu do jedného prístroja.
| Parameter | Popis |
|---|---|
| Un (Nominálne napätie) | Štandardné napätie, pri ktorom SPD pracuje. |
| Up (Ochranná úroveň) | Maximálne napätie, ktoré SPD prepustí k zariadeniu. |
| Imax (Maximálny prúd) | Najvyššia vybíjacia kapacita, ktorú SPD zvládne. |

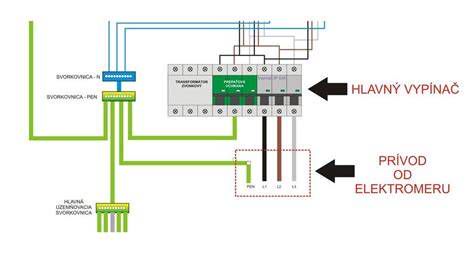

Inštalácia a dôležité zásady
Práca s elektrickým rozvodom je nebezpečná a patrí výhradne do rúk odborného elektrikára s platnou kvalifikáciou. Zapojenie prepäťovej ochrany v rozvádzači sa riadi presnými pravidlami:
- Prepäťová ochrana sa vždy inštaluje za hlavným ističom a čo najbližšie k prívodu elektriny.
- Použitie príliš dlhých vodičov vedie k zvýšeniu impedancie a zníženiu schopnosti efektívne odvádzať prepätia.
- Zvodič prepätia sa časom opotrebuje - väčšina modulárnych SPD má stavové okienko (zelená/červená), podľa ktorého viete, kedy je nutná výmena modulu.
Jedným z najdôležitejších predpokladov funkčnej ochrany pred prepätím je kvalitné uzemnenie objektu. Návrh a inštaláciu prepäťových ochrán upravujú normy STN EN 61643-11 a sústava STN EN 62305.
