Väznicový Krov: Podrobný Pohľad na Konštrukciu a Pozdĺžny Rez Strechy

V historických budovách sa na konštrukcie zastrešenia používali takmer výhradne drevené konštrukcie krovov. Strecha zvyčajne ukončuje stavebné dielo a chráni ho pred nepriaznivými poveternostnými vplyvmi, najmä proti dažďu, snehu, vetru a tiež proti ohňu. Je dôležitou konštrukčnou časťou stavby a závisí na nej životnosť celej stavby. Krov je hlavnou nosnou konštrukciou rovinnej šikmej strechy. Základné rozdelenie striech vychádza z ich tvaru. Krov je viazaná drevená konštrukcia, ktorá tvorí nosnú časť celej strechy a preto sa kladie naň z hľadiska statiky veľký dôraz. Osvedčený a tradičný typ strešnej konštrukcie predstavuje klasický krov. Voľba správnej konštrukcie krovu je jedným z kľúčových rozhodnutí pri stavbe alebo rekonštrukcii strechy.

Čo je Väznicový Krov?

Väznicový krov patrí medzi najčastejšie používané typy pri rodinných domoch a podkrovných stavbách. Jeho hlavnou výhodou je pevná konštrukcia s možnosťou väčšieho rozpätia medzi obvodovými múrmi, 8 až 10 metrov bez potreby dodatočných stĺpov. Väznicový krov je vhodný na komplikované pôdorysy striech. Pri použití viacerých väzníc môžu vzniknúť strešné konštrukcie na veľké rozpätia. Väznicové sústavy sa používajú pri preklenutí väčších rozponov, kde by sa dlhšie krokvy bez podopretia prehýbali. Väznicovou sústavou je možné preklenúť rozpony od 6 do 16 m.

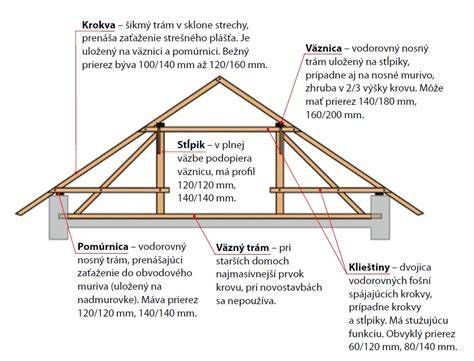

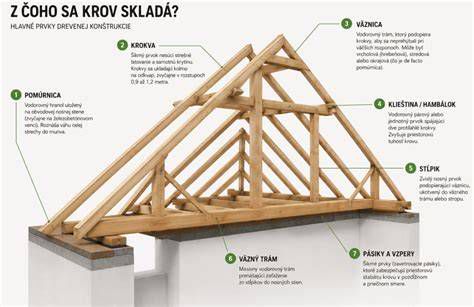

Základné Prvky Väznicovej Sústavy

Základným nosným prvkom väznicových sústav je vodorovne uložený hranol - väznica. Väznica je vodorovne uložený hranol slúžiaci na podopretie krokiev. Podľa umiestnenia sa väznice delia na vrcholové, resp. hrebeňové, stredové a okrajové.

Ak je väznica uložená na obvodovú nosnú stenu, nazýva sa pomúrnica. Jej úlohou je preniesť zaťaženie z krovu na nosné steny domu. Pomúrnica roznáša váhu krovu na obvodovú stenu a je podoprená po celej svojej dĺžke, preto sa klade naplocho. Plocha pomúrnice, ktorá leží na murive, musí byť impregnovaná. Pomúrnica (jej bežný prierez je 150/150 mm) je prvok krovu, ktorý ukladáme na veniec obvodového múru.

Na väznice sa v smere najväčšieho spádu strechy kladú krokvy. Krokvy (s prierezmi 50 až 100/180 mm) podopiera väznica (s prierezmi 150 až 200/220 mm). Krokvy, ktoré podopierajú latovanie, sú vzdialené od seba 0,9 až 1,2 m. Kladú sa kolmo na odkvap a sú osadené na väzniciach.

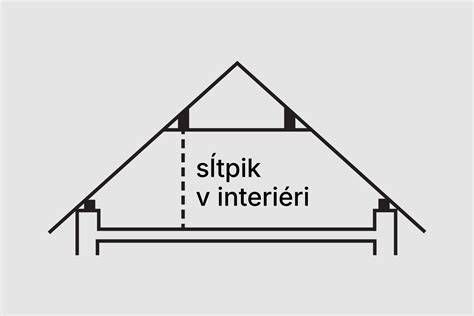

Väznica je podopretá stĺpmi vzdialenými 3 až 4,5 m, t. j. pod každou treťou až štvrtou krokvou. Vrcholové a stredové väznice sú podopreté stĺpikmi. Stĺpiky bývajú väčšinou štvorcového prierezu a do väzníc, väzných trámov sa čapujú alebo zapúšťajú. Na stuženie jednoduchých krovov používame klieštiny. Klieštiny a vzpery v plných väzbách stužujú krov v priečnom smere. Pásky bývajú 1,1 až 1,4 m dlhé a sú začapované do stĺpov a väzníc. Prerušenie krokvy v mieste komínového otvoru, strešného okna alebo vikierov sa realizuje pomocou výmen. Podľa typu krytiny strešný plášť nesie latovanie alebo debnenie.

Pozdĺžny Rez a Dynamika Väzieb

V konštrukcii väznicového krovu rozlišujeme dva základné typy väzieb, ktoré sa pravidelne striedajú v pozdĺžnom reze: plné a prázdne väzby.

• Plná väzba: Sústava krokví so stĺpmi, väznicami a s väzným trámom sa nazýva plná väzba. Ak sa podopretie stĺpom nachádza priamo pod krokvou, hovoríme o tzv. plnej väzbe, pri ktorej sa zaťaženie z krokiev prenáša priamo do podperných stĺpov.
• Prázdna väzba: Ostatné väzby sa nazývajú prázdne. Ak je krokva uložená na väznicu do rozpätia medzi stĺpmi, hovoríme o tzv. prázdnej väzbe, pri ktorej sa zaťaženie z krokvy prenáša najprv na väznicu a až následne do podperného stĺpu.

Plné väzby striedajú tri až štyri prázdne väzby. Rozpätie medzi plnými väzbami je približne 4 až 5 m (každá štvrtá až piata väzba). Pri väznicovej sústave je dôležité si zapamätať, že podporné stĺpy musia byť vždy umiestnené nad nosné steny. Ak to nie je možné zabezpečiť, konštrukciu je nutné doplniť o väzný trám.

Konštrukčné Spoje a Kotvenie

Jednotlivé prvky krovu sa spájajú priamo na stavbe klasickými tesárskymi spojmi, čo je časovo aj fyzicky náročné na zhotovenie. Spoje jednotlivých prvkov väznicovej sústavy sa vyhotovujú klasickým tesárskym spôsobom čapovaním, kampovaním, preplátovaním atď. V hrebeni sa zvyknú spájať preplátovaním, teda tvarovým spojením, pričom každý spoj musí byť zaistený mechanickým spojovacím prostriedkom.

V spodnej časti sa krokva pripevňuje na spodnú okrajovú väznicu - pomúrnicu -, ale aj na prípadné ďalšie väznice pomocou tzv. osedlania. Osedlanie je tesársky spoj, pri ktorom sa do krokvy vyhotoví zárez, čo tvarovo presne dosadne na pomúrnicu. Platí, že osedlanie by nemalo byť hlbšie ako do jednej tretiny výšky krokvy (bežne 30 až 50 mm), pretože by mohlo dôjsť k vážnemu oslabeniu prierezu v mieste osedlania, čo by mohlo mať za následok zlyhanie konštrukcie strechy. Na zaistenie spoja je možné použiť klince, skrutky, resp. svorníky.

Kotvenie pomúrnice do silikátových konštrukcií sa realizuje zabetónovaním kotevných skrutiek. Iná možnosť je použiť kotvy (segmentové kotvy, kotvy so svorníkom, chemické kotvy) - ide o tzv. suchú montáž, keď sa otvor na kotvu vŕta až pri montáži (výhodou je nezávislosť od „mokrého procesu“ a možnosť korekcie kotvenia). V prípade nedostatočnej dĺžky drevených trámov určených pre pomúrnice sa tieto trámy najčastejšie nadpájajú tzv. „natupo“ alebo pomocou preplátovania.

Väzný trám sa osadzuje do obvodových nosných stien, v ktorých je vytvorený otvor pre umiestnenie trámu. Trám sa osádza tak, aby nebol v priamom kontakte s murivom, a to tak, že sa uloží napr. na dubovú podložku, pričom lôžko v stene musí mať väčšie rozmery ako prierez trámu a nesmie byť vzduchotesne uzavreté, pretože by mohlo časom dôjsť napadnutiu zhlavia (čelnej časti) väzného trámu hubami resp. škodcami.

Typy Väznicových Stolíc a Ich Varianty

Podľa spôsobu podoprenia väzníc a celkovej konfigurácie rozoznávame niekoľko typov väznicových konštrukcií:

• Stojatá stolica: Väznice pri tomto type podopierajú zvislé stĺpy ukotvené vo väzných trámoch. Zvislé stĺpiky stojatej stolice sú ukotvené vo väzných trámoch, prípadne v nosnej stene. Plná väzba je doplnená o dvojicu klieštin, umiestnených nad pomúrnicou a pod väznicou. Špeciálnym prípadom stojatej stolice je krov stanovej strechy, kde väznica prebieha po obvode do štvorca a v rohoch je uložená na stĺpy.
• Ležatá stolica: Podoprenie väzníc šikmými stĺpmi umožňuje znížiť namáhanie väzného trámu na ohyb, pretože pri kotvení stĺpu bližšie k podpere sa vytvára menší ohybový moment. Využitie podopretia väzníc šikmými stĺpikmi pri ležatej stolici umožňuje zníženie namáhania väzného trámu, pretože stĺpiky sú kotvené bližšie k podperám, čo vedie aj k úspore reziva pri takomto krove.
• Krovy vešadla: Niekedy dispozícia podlažia s veľkým rozponom neumožňuje, aby sa dlhý väzný trám vhodne podoprel. V takom prípade sa dá použiť konštrukcia vešadla. Princíp spočíva v odľahčení väzného trámu prostredníctvom roznosu zaťaženia pomocou šikmých vzpierok čo najbližšie k podpere. Podľa počtu väzníc delíme vešadlá na jednoduché, dvojité alebo trojité. Princíp je obdobný ako pri vešadlách.
• Mansardové krovy: Na lepšie využitie podkrovných priestorov majú manzardové krovy lomené strešné plochy. Do miesta lomu sa umiestňuje stredová väznica, na ktorú sa osedlávajú krokvy oboch strešných rovín.
• Ardantova sústava: Sústava sa menuje po autorovi, ktorému sa v konštrukcii krovu podarilo vylúčiť väzné trámy. Ardantova sústava umožňuje zastrešenie veľkých rozponov do 20 a viac metrov. V sústave sa využíva princíp vzpery a vešadla. Šikmé vzpery sa kotvia do stĺpov umiestnených v obvodovej stene.
• Krovy veží: K zastrešeniu veží sa používajú krovy odvodené z väznicovej sústavy. Charakterizuje ju tvar strechy s veľkým pomerom výšky k šírke, zostavený na pomerne malom pôdoryse. Keďže vnútorný priestor má byť priechodný, vyžaduje dôkladné priestorové stuženie vzhľadom na veľké zaťaženie vetrom. Zavetriť sa musia všetky strešné roviny.

Materiály pre Väznicový Krov

Najpoužívanejším materiálom na krov rodinného domu je drevo. Na konštrukciu krovov sa najčastejšie používa rezivo ihličnatých drevín. V našich končinách je to z ekonomického dôvodu predovšetkým smrek, borovica, jedľa a z listnatých drevín dub a agát. Krov sa najčastejšie vyrába z vysušeného smrekového alebo jedľového dreva s vlhkosťou do 18 %. Pri výbere materiálu na rodinný dom sa najčastejšie používa rezivo hrúbky od 50 x 160 mm až po 100 x 200 mm, podľa typu a sklonu strechy. Drevo by malo byť sušené na vlhkosť 12 až 18 %, aby sa po montáži nedeformovalo.

Drevo, resp. jeho mechanické a fyzikálne vlastnosti, predpisuje projekt krovu na základe statického prepočtu vykonaného odborne spôsobilým projektantom. Pred montážou natrite všetky prvky kvalitnou impregnáciou proti hnilobe, plesniam a škodcom. Drevený krov chránime proti škodcom, plesniam, hnilobe a požiarom nástrekmi a nátermi. Vo všeobecnosti je potrebné dbať na to, aby drevo neobsahovalo veľký počet hŕč a kazových miest (drevo napadnuté škodcami resp. hnilobou), hlavne ak je prierez malý alebo oslabený otvormi a zárezmi.

Väznicový Krov v Porovnaní s Inými Klasickými Sústavami

Pri výbere klasického krovu sa zvyčajne stretávame s týmito základnými typmi:

• Krokvová sústava: Krokvová nosná konštrukcia strechy dostala názov podľa nosného prvku - krokiev. Dvojice krokiev boli v hornej časti spojené (najčastejšie tzv. preplátovaním) a spevnené vloženým priečnym trámikom. V dolnej časti boli zakotvené v priečne uložených stropných hradách alebo v hrade položenej a upevnenej na hornom okraji pozdĺžnych stien budovy - pomúrnice. Takto prenášali zaťaženie priamo do obvodových stien domu. Pozdĺžne stuženie konštrukcie zabezpečujú tzv. ondrejské kríže, ktoré sa na krokvy montujú z vnútornej strany, ale aj samotné latovanie. Optimálny sklon strechy s touto konštrukciou je 45° a rozpon do 6 metrov. Krokvová konštrukcia krovu sa na Slovensku veľmi rozširovala a v 19. storočí sa vyskytovala takmer na celom území (s výnimkou južného Slovenska). V nasledujúcom období bola postupne nahrádzaná novšími konštrukciami krovu.
• Hambálková sústava: Hambálková nosná sústava krovu vznikne vložením hambálka alebo klieštiny medzi dve krokvy v hornej tretine jej dĺžky. Vznikne trojuholníková sústava pozostávajúca z hambálka a krokiev, ktorá je schopná preklenúť vzdialenosť obvodových stien 6 až 8 metrov. Hambálok sa vkladá medzi každú dvojicu krokiev v konštrukcii. Na rozdiel od väznicovej sústavy je pri hambálkovej sústave každá väzba väzbou plnou. Väzby sú vzdialené 0,9 až 1,2 m.
• Vlašská sústava: Vlašská sústava vďačí za svoje meno Taliansku, kde sa tento typ krovu v hojnom počte používal. Sústava sa uplatňovala najmä v konštrukciách striech s väčším rozpätím. Základom sú plné väzby, spravidla vešadlá, vzdialené od seba 4 až 5 m, na ktoré sa kladú rovnobežne so žľabom hranoly asi 120 × 160 mm, tzv. väzničky. Rozstup medzi väzničkami je 0,9 až 1,2 m.
• Pilové strechy: Konštrukcia pílových striech zabezpečuje dobré osvetlenie a odvetranie vnútorných priestorov; pílové strechy sa preto v minulosti s obľubou používali na zastrešenie priemyselných budov. Každá väzba je plná, podopretá stĺpom v mieste styku strešných rovín. Vzdialenosť väzieb je 4 až 5 m.

Na rozdiel od hambálku u väznicového krovu nerobíme zavetrovanie klasickým spôsobom, túto úlohu preberajú väznice. Ak má dom jednoduchý pôdorys a rozpätie pod 10 m, rozumnejšia voľba v tomto prípade bude klasický krov. Myslíme dom s jednoduchým obdĺžnikovým tvarom so sedlovou strechou v tvare písmena A. Väznicový krov je vhodný na prekrytie zložitejšieho pôdorysu a väčších rozponov.

Zaťaženie Strechy a Statika

Krov nesie celé zaťaženie nielen z vlastnej hmotnosti, ale aj hmotnosť krytiny, zaťaženie spôsobené snehom aj vetrom. V každom prípade krov nesie celé zaťaženie vlastnou hmotnosťou, ale aj hmotnosť krytiny, pričom nemožno opomenúť ani zaťaženie spôsobené snehom a vetrom. Pre oba typy krovov platí, že čím bude jeho zaťaženie väčšie, tým viac materiálu sa spotrebuje a tým sa môže stavba predražiť.

Existuje niekoľko kľúčových faktorov, ktoré ovplyvňujú statiku strechy:

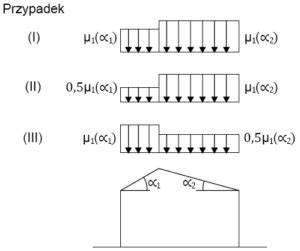

• Zaťaženie od snehu: Závisí od klimatickej oblasti, v ktorej sa stavba nachádza. Platí, že čím je menší sklon strechy, tým je väčšie zaťaženie od snehu.
• Zaťaženie od vetra: Je závislé od sklonu strechy a platí, čím väčší sklon strechy, tým je väčšie zaťaženie od vetra.
• Zaťaženie od strešnej krytiny: Počítať treba aj so zaťažením strešnej krytiny, kedy je najťažšia betónová a najľahšia je plechová. Ľahké krytiny (plechové, šindle, asfaltové či fóliové pásy) majú nižšiu nosnosť, vďaka čomu môžete ušetriť na krove. Ťažké krytiny (keramické a betónové) majú vyššiu nosnosť a sú vhodné do veterných oblastí, kde vďaka svojej hmotnosti pôsobia proti vztlakovej sile vetra.
• Úžitkové zaťaženie: Predstavuje váhu predmetov, ktoré budú umiestnené v priestore krovu (napr. pri obytnom podkroví).

Dosť podstatné faktory sú teda sklon strechy a snehová a veterná oblasť. Prierez krovu ovplyvňuje sila vetra, hmotnosť snehu a krytiny a vlastná hmotnosť. Bez ohľadu na typ konštrukcie krovu je nevyhnutné správne dimenzovanie s ohľadom na očakávané zaťaženie. Strecha aj krov musia byť navrhnuté statikom alebo projektantom, pretože nesprávne dimenzovanie môže ohroziť stabilitu celej konštrukcie.

Plánovanie a Odborná Realizácia

Každá strecha je jedinečná a výber vhodného krovu záleží od množstva faktorov. Pokiaľ chcete stavať klasický krov svojpomocne, pravdepodobne usporíte nejaké financie na pracovnej sile, je nutné však ovládať čítať výkresy a dodržiavať projekt krovu na základe statického prepočtu vykonaného odborne spôsobilým projektantom. Akékoľvek dodatočné zmeny v konštrukcii krovu, ako aj v kvalite použitého materiálu musí projektant odkonzultovať a schváliť. Zodpovednosť za správnu montáž sa tak prenáša na majstra tesára. Krov je dôležitá statická a funkčná stavebná konštrukcia objektu, a preto je veľmi dôležité postaviť ho staticky a funkčne kvalitne na predpokladanú životnosť objektu.

Na kvalitný krov, ktorý má byť aj ekonomicky a rýchlo zhotovený, je potrebné mať vypracovanú projektovú dokumentáciu odborne spôsobilým projektantom. Pri zhotovovaní krovu je potrebné projekt rešpektovať, ako pri príprave materiálu, výrobe jednotlivých prvkov, tak aj pri montáži. Dôležité je prípravu, výrobu a montáž krovu vyhotoviť pod dohľadom skúseného tesára. Ďalej je pre kvalitu krovu vhodné, aby jeho realizáciu kontroloval projektant stavebnej časti a statik. Ak si nie ste istí statikou alebo montážou, neváhajte osloviť odborníka. Tesárske práce pri realizácii šikmých striech patria k najstarším remeslám. Projekt krovu je potrebné zveriť kvalifikovanému projektantovi a statikovi, najmä ak ide o novodobé sústavy a spôsoboch spájania, pri ktorých neplatia dlhodobo overené pravidlá. Dôkladne spracovaná projektová dokumentácia v konečnom dôsledku ušetrí prestoje na stavbe, zabráni zbytočnému plytvaniu materiálmi a odstráni prípadné problémy z nesprávneho vyhotovenia spojov a kotvenia. Na druhej strane je ale nutné pri realizácii rešpektovať predpísanú projektovú dokumentáciu, najmä pokiaľ ide o spoje a rozmiestnenia spojovacích prostriedkov, inak hrozí ich nesprávna funkcia v reálnej konštrukcii.

Historický Vývoj Krovov a Ich Namáhanie

V starších objektoch sa len málokedy stretneme s učebnicovým príkladom konštrukčnej sústavy krovu. Väčšinou býva problém tieto konštrukcie presne zaradiť, pretože konštrukčný princíp a statické schémy sú odvedené zo základných sústav alebo z ich kombinácií. Pre porozumenie statického pôsobenia historických krovov je kľúčové poznať ich konštrukčný systém a riešenie. Historické krovy z obdobia od 14. do 19. storočia sa vyznačujú zaujímavými a originálnymi riešeniami priestorovej konštrukcie.

Statická analýza potvrdila, že krokvy a hambálky sú najviac namáhanými prvkami v konštrukciách z 14. storočia, zatiaľ čo väzný trám je najviac namáhaným prvkom strešných konštrukcií z 18. storočia.

Moderné Alternatívy: Prefabrikovaný Priehradový Väzník

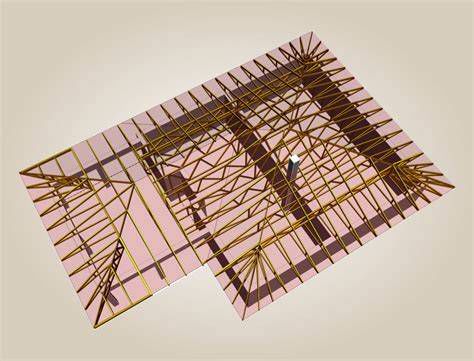

S nástupom nových technológií sa aj výroba krovov zmodernizovala. Ak dnes hovoríme o krovoch, nesmieme opomenúť moderné väzníkové krovy, ktoré sa skladajú z priestorovo stužených prefabrikovaných dielcov - priehradových väzníkov. Priehradové väzníky sa vyrábajú z pomerne subtílnych drevených hranolov predpísanej kvality, spájaných oceľovými styčníkmi v špecializovaných firmách, ktoré jednotlivé väzníky aj navrhnú, následne dopravia na stavbu a pomocou žeriava i zmontujú. Zhotovenie moderného väzníkového krovu je oveľa menej náročné na ľudskú prácu a vyrábajú ho špecializované firmy.

Moderný väzníkový krov je oproti klasickému krovu ľahká drevená konštrukcia, pretože je vyrobená z reziva z menších prierezov, ktorého kvalita aj rozmery sú predpísané už v projekte. Väzníkové krovy sa projektujú na mieru každej jednej stavbe, pričom je možné zohľadniť individuálne želania zákazníka. Návrh sa vytvára v modelovacom a výpočtovom programe, ktorý počíta so všetkými faktormi, ktoré ovplyvňujú statiku strechy. Vzhľadom na to, že výrobný proces väzníkového krovu prebieha v hale pod strechou, nie je ovplyvňovaný počasím ani ročným obdobím. Z výroby sa hotové väzníky naložia na kamión, dovezú sa na miesto stavby a následne sa za pomoci žeriava zmontujú.

K výhodám tejto konštrukcie krovu patrí jej nízka hmotnosť, presnosť, veľmi rýchla montáž, možnosť preklenutia veľkých rozpätí a úspora nákladov na montáž stropnej dosky, keďže stropnú konštrukciu je možné zavesiť priamo na spodnú stranu väzníkov. Pri zložitom pôdoryse tvaru domu, kde je potrebné preklenúť väčší priestor medzi nosnými stenami či stĺpmi (rozpätie nad 10 m) tiež odporúčame väzníkový krov. Krov z priehradových väzníkov možno vyrobiť až v dĺžke 20 m, takže stavba nebude potrebovať dodatočné nosné steny či stĺpy, ako by to bolo v prípade klasického krovu. Ich hlavnou výhodou je schopnosť preklenúť rozpätie 12 až 15 metrov bez vnútorných nosných stien. Tento typ krovu umožňuje aj jednoduchú integráciu tepelnej izolácie a vedenie elektroinštalácie priamo medzi väzníkmi. Hoci jeho realizácia vyžaduje odborníkov, výsledkom je odolná a presná konštrukcia s dlhou životnosťou a minimálnymi nárokmi na údržbu.

Charakteristiky moderného väzníkového krovu (priehradového väzníka) zahŕňajú:

• Väčšie rozpätia: Schopnosť preklenúť rozsiahlejšie plochy, napríklad 12x12 metrov, bez vnútorných nosných prvkov.
• Rýchla a presná montáž: Vďaka prefabrikácii je montáž výrazne rýchlejšia a presnejšia.
• Nižšia hmotnosť: Výsledkom je nižšia hmotnosť konštrukcie, čo zjednodušuje vyhotovenie nosnej konštrukcie a môže viesť k úsporám na základoch.
• Bez vnútorných nosných stien: Neumožňuje vytvorenie obytného podkrovia v tradičnom zmysle, ale eliminuje potrebu vnútorných nosných stien na prízemí, čo zvyšuje variabilitu dispozície.
• Integrovaná stropná konštrukcia: Horná pásnica väzníka je v sklone strechy, zatiaľ čo spodná je vodorovná a slúži ako nosná konštrukcia pre strop.

Hlavnou nevýhodou je, že prefabrikovaný priehradový väzník nie je primárne určený na vytvorenie obytného podkrovia. Aj keď je možné priestor využiť len na skladovanie, nie je to plnohodnotný obytný priestor ako pri tradičnom krove.
