Trapézový plech je obľúbeným materiálom pre strešné krytiny a stropné konštrukcie vďaka svojej vysokej odolnosti, pevnosti a dlhej životnosti. Či už ide o montáž na strechu alebo vytvorenie stropu z trapézových plechov a betónu, kľúčom k úspechu je správna príprava podkladu a dodržanie technologických postupov. Počas montáže stropného systému je potrebné dodržiavať platné technické, bezpečnostné a iné normy.
Pri budovaní stropov z trapézových plechov, ktoré často slúžia ako stratené debnenie pre betónovú dosku, je nevyhnutné zabezpečiť správne podopretie. Každý montovaný alebo polomontovaný strop sa stáva nosným až po dosiahnutí návrhovej pevnosti betónu. Na to, aby stropné nosníky (alebo celá stropná konštrukcia) dosiahli žiadané vlastnosti, je nutné ihneď po uložení nosníky podoprieť vhodnými podperami.
Základné Princípy Dočasného Podoprenia
Pred kladením trámov, ktoré budú niesť trapézový plech a následne betónovú dosku, sa podľa výkresu skladby rovnomerne po dĺžke trámov rozmiestnia montážne podpery. Ich počet závisí od dĺžky trámu - typicky 1 až 3 kusy na jeden trám.
- Stabilný podklad: Stojky montážneho podopretia sa musia opierať o pevný podklad, najlepšie betónovú dosku. Je dôležité dbať na to, aby stojky podpier neboli opreté priamo o nespevnený terén, aby nedošlo k neželanej deformácii. V prípade, že pod stropom je nespevnený terén, musíme pod stojkami vytvoriť pevný podklad, napríklad roznášacie pätky.
- Vzdialenosť podpier: Vzdialenosť stojok v oboch smeroch môže byť maximálne 1,75 m. Osová vzdialenosť medzi montážnymi stojkami v smere montážnych drevených hranolov nesmie prekročiť 1 500 mm. Tieto vzdialenosti boli stanovené pri svetlej výške podlažia do 3 000 mm.
- Zavetrovanie podpier: Montážne podpery musia byť takzvané zavetrované, teda zaistené šikmými vzperami, podložené a zaklinované, aby sa zabezpečila ich stabilita počas celej fázy výstavby.
Montážne Nadvýšenie (Vzopätie) Stropu
Pri navrhovaní a zhotovení stropu treba brať do úvahy aj prirodzenú vlastnosť každého materiálu - pri zaťažení sa každá doska alebo prút ohýba. Čím väčšia je nepodopretá plocha, tým je priehyb znateľnejší. Aby bol po zhotovení stropu priehyb takmer nulový, pri montáži stropu treba každý nosník nadvihnúť v strede proti smeru zaťaženia.
To znamená, že nosníky nebudú vodorovné, ale od každej steny smerom do stredu stropu budú pôsobiť trochu „do kopca“. Hodnota montážneho vyvýšenia v strede nosníkov je 1/300 rozpätia. Vyvýšenie nosníkov musí byť plynulé, bez náhlych zlomov. Inými slovami, krajné nosníky sú podopreté vo vodorovnej polohe a smerom k stredu stropu sa vyvýšenie nosníkov plynule zvyšuje po predpísanú hodnotu.
Pred betonážou treba dôkladne prekontrolovať podpernú konštrukciu, dotiahnuť, prípadne podklinovať stojky, aby sa dosiahlo predpísané zvýšenie (vzopätie v strede trámu). Po odstránení montážnych podpier sa strop vyrovná do vodorovnej polohy pod vplyvom vlastnej hmotnosti a prevádzkového zaťaženia.
Stropné chladenie v sádrokartónovej konštrukcii Bratislava
Odporúčané počty podperných miest pre nosníky
Nasledujúca tabuľka uvádza odporúčané počty podperných miest pre typické stropné nosníky v závislosti od ich dĺžky. Tieto zásady sú kľúčové pre zabezpečenie stability a správnej geometrie stropu pred a počas betonáže.
| Dĺžka nosníka (mm) | Počet podperných miest |
|---|---|
| 1 250 - 2 000 | Nie je potrebné podoprieť |
| 2 250 - 3 750 | 1 miesto |
| 4 000 - 5 500 | 2 miesta |
| 5 750 - 7 250 | 3 miesta |
| 7 500 - 8 250 | 4 miesta |
Pri ťažkých stropoch musia byť hranoly pod podperami zdvojené. Hranoly by mali smerovať kolmo na nosníky, čím sa zabezpečí optimálny prenos zaťaženia.
Betonáž a Kontrola
Po osadení trapézového plechu a vytvorení armatúry je čas na betonáž. Celkové plošné montážne zaťaženie stropu nesmie prekročiť 1,5 kN/m2 pred jeho takzvaným zmonolitnením (konečným spevnením). Pri betónovaní je potrebné zabrániť hromadeniu betónu na jednom mieste, aby nedochádzalo k bodovému preťaženiu.
- Pohyb po strope: Po strope sa možno pohybovať len po vopred položených fošniach s fúrikom s naloženým betónom (maximálne 75 l). Po debniacich platniach, vrátane trapézového plechu, sa nesmie chodiť ani jazdiť.
- Kvalita betónu: Na betónovanie sa môže použiť betón s požadovanou kvalitou (minimálne C 20/25), musí byť plastický, nie riedky.
- Veľkosť kameniva: Na betónovanie stropov s kombinovanou nadbetonávkou (20 + 0 a 25 + 0) je dovolené použiť betón s kamenivom s maximálnou veľkosťou zŕn 8 mm. Pri stropoch so spojitou nadbetonávkou (20 + 4 a 25 + 5) je dovolená maximálna veľkosť zŕn kameniva 16 mm.

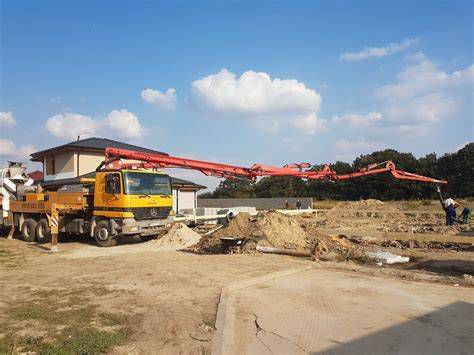

- Doprava betónu: Ak sa na betonáž použije žeriav, bádiu s betónom treba otvoriť až tesne nad stropom. Betón dopravovaný pumpou sa nesmie vypúšťať z výšky, ale z položenej hadice a musí sa hneď rozhŕňať, aby sa nenakopil.
- Príprava pred betonážou: Pred betonážou treba najmä v letných mesiacoch stropné vložky a nosníky dôkladne poliať vodou (v prípade trapézového plechu je dôležité vlhčiť samotný plech a prípadné keramické vložky/trámy, ak sú súčasťou hybridnej konštrukcie), aby sa predišlo prudkému úbytku vody z čerstvého betónu vplyvom nasiakavosti materiálu a vysokých teplôt. Betonáž musí prebiehať rovnomerne.
Starostlivosť po Betonáži a Odstránenie Podpier
Po zhotovení stropnej konštrukcie je potrebné udržiavať betón v dostatočne vlhkom stave až do stvrdnutia. Betón treba v letnom období chrániť proti rýchlemu vysychaniu pravidelným polievaním. V zimnom období je povolené betónovať bez špeciálnych prísad proti zamrznutiu do +5°C (pri nižších teplotách sú nevyhnutné špeciálne opatrenia alebo prísady).
Stropná konštrukcia dosahuje svoju navrhovanú únosnosť po uplynutí 28 dní od betonáže. Podpery pod nosníkmi sa môžu odstrániť až po dosiahnutí zaručenej pevnosti betónu v tlaku, čo potvrdzuje dostatočnú nosnosť konštrukcie.
