Základným konštrukčným prvkom vzduchotechnických rozvodov je potrubie z pozinkovanej ocele, kruhové alebo štvorhranné. Štvorhranné vzduchotechnické potrubné rozvody sú určené pre vetranie v priemyselných, komerčných priestoroch a rodinných domoch. Potrubie je určené pre klimatizáciu, vetranie a odsávanie vzduchu bez mechanických a abrazívnych prímesí, ktoré by sa nalepovali na steny potrubia, alebo ktoré by spôsobovali koróziu ocele a zinku. Maximálna prevádzková teplota pre bežné potrubie je 80 °C. Veľkou výhodou je zníženie rizika tvorby hluku vo vzduchotechnické trase a možnosť výroby ľubovoľného rozmeru potrubia.
Technické špecifikácie štvorhranného potrubia
Potrubie sa zhotovuje z pozinkovaného plechu s minimálnou vrstvou zinku 275 g/m2. Povrchová úprava potrubia z pozinkovaného plechu vrátane spojov je bez povrchovej úpravy. Menovitý rozmer je vnútorný rozmer priečneho prierezu. Označovanie rozmeru štvorhranného potrubia je písmenami veľkej abecedy - AxB. Firma DESIGN TECHNOLOGY s.r.o. zabezpečí výrobu aj neštandardných rozmerov A, B.
Dĺžková tolerancia pre všetky montážne dĺžky je ±5, pokiaľ nie je predpísané inak. Uhlová tolerancia pri oblúkoch a rádiusoch je ±1°. Zvláštne požiadavky na vyhotovenie potrubia, t.j. iná akosť, druh plechu, tesnosť, atď., je potrebné dopredu prejednať s výrobcom.

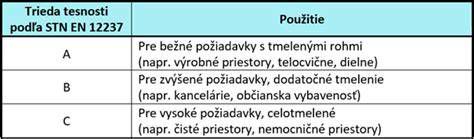

Triedy tesnosti potrubia
Systém štvorhranného potrubia spĺňa tesnosť triedy C a tlakovú triedu 2 podľa EN 1507:2006, ak je inštalácia v súlade s pokynmi. Požiadavka na parametre potrubia vyplýva zo zásady použitého vzduchotechnického zariadenia. Jedná sa hlavne o rozmery a tesnosť potrubia. Pre rôzne aplikácie sú definované triedy tesnosti:
| Trieda tesnosti | Charakteristika a použitie |
|---|---|
| Trieda A | Použitie pre bežné a zvýšené požiadavky na tesnosť bez dodatočného tesnenia potrubia. |
| Trieda B | Použitie pre vysoké požiadavky na tesnosť potrubia, dodatočne tesnené. Napríklad čisté priestory, nemocničné priestory, potravinársky priemysel atď. |
| Trieda C | Použitie pre najvyššie požiadavky na tesnosť potrubia, celo-letované, celo-tmelené. |
Spôsoby spájania štvorhranného potrubia
Hranaté potrubie sa spája spravidla pomocou prírub. Spojovací profil je namontovaný na konci každej štvorhranné tvarovky a potrubia. Priame vzduchotechnické hranaté potrubie a tvarovky sa štandardne dodávajú s prírubou 20 mm do dĺžky strany 1000 mm, alebo 30 mm pri dĺžke strany nad 1000 mm alebo podľa konkrétnej požiadavky.
Prírubové profily
Prírubové profily sú spojené so stenou potrubia nerozoberateľným spojom, a to vzájomným prelisovaním, bodovým zváraním, alebo nitovaním. Rohové oblasti sú utesnené silikónovým tmelom. Prírubová zostava (príruba) pozostáva z prírubového profilu (P20/P30, S20/S30) a rohovníka (P20/P30, S20/S30). Materiál spojovacích prírub a rohovníkov je pozinkovaná oceľ: pre prírubové lišty hrúbky 0,7 mm (P20, S20) a 0,8 mm (P30, S30).
Na požiadanie je možné dodať potrubie s voľnou prírubou, kde spojovací profil na jednom konci nie je upevnený. Podľa veľkosti potrubia sa používajú dva typy prírub: FP 16 (pre menšie rozmery) a FP 17 (P21) pre väčšie.
Zasúvací profil
Ďalší možný, avšak podstatne menej používaný spôsob spájania hranatého potrubia je zasúvací profil, ktorý je podobný ako pri kruhovom potrubí. Využívajú sa vnútorné spojky z plechu hrúbky 2 mm, ktoré sú pevne pribodované ku jednému koncu potrubia. Druhý koniec potrubia je voľný. Potrubie sa spája zasúvaním jednotlivých dielov do seba a spájaním pomocou samorezných skrutiek (resp. nitov).
Montáž štvorhranného potrubia
Montáž hranatého potrubia prebieha nasledovne: medzi príruby jednotlivých častí potrubia, ktoré chceme spojiť, sa po celom obvode vloží polyetylénové tesnenie, štandardne s rozmerom 4x15 mm. Pre zabezpečenie požadovanej tesnosti musí mať tesniaca páska hrúbku min. 4 mm. V prípade vodotesného prevedenia je potrebné použiť butylovú tesniaciu šnúru. Tesniace pásky je potrebné v rohoch vždy prekryť a dôkladne spojiť s vnútornou stranou potrubia.
Po spojení jednotlivých dielov potrubia sa príruby upevnia v rohoch skrutkovým spojom (M8). Ak sú strany potrubia dlhé, alebo na dosiahnutie lepšej tesnosti, používajú sa svorky „C“. Voľba počtu svoriek závisí od parametrov potrubia.
Typy štvorhranných tvaroviek
K štvorhrannému potrubiu existuje široká škála tvaroviek pre rôzne aplikácie a zmeny smeru alebo rozmeru vzduchotechnického systému:
- LKR: Priame štvorhranné potrubie
- LBR: Štvorhranné koleno s uhlami 90° alebo 45°, v pravouhlom prevedení
- LBXR: Štvorhranný oblúk s uhlami 90° alebo 45°, v zaoblenom prevedení
- LDR: Štvorhranná redukcia pre prechod medzi rôznymi rozmermi štvorhranného potrubia
- LBSR: Štvorhranný plynulý odskok potrubného systému
- LTTR: Štvorhranná odbočka v 90°, T-kus
- LEPR: Štvorhranný koncový kryt do potrubia
Izolácia a príslušenstvo pre potrubie

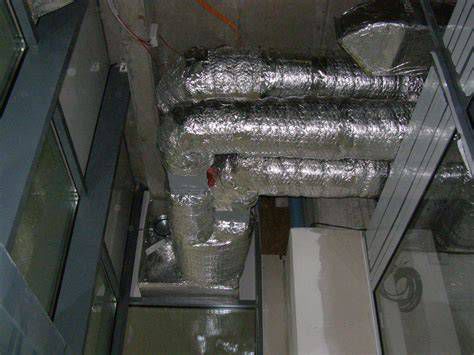

Izolácia na vzduchotechnickom potrubí plní funkciu tepelnú, protipožiarnu a akustickú. Pre štvorhranné potrubie sa používajú dosky ORSTECH H s hliníkovým polepom alebo kaučukové izolácie K-FLEX.

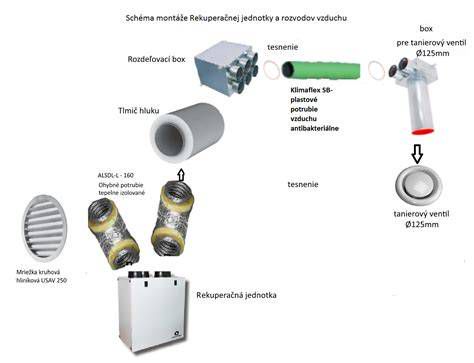

Súvisiace komponenty a systémy
- Držiak potrubia je vhodný na prichytenie hranatého alebo kruhového potrubia k stropu. Funkčnosť držiaka potrubia spočíva aj v zamedzení šírenia hluku a chvenia.
- Tlmič hluku je vhodný na tlmenie hluku šíreného potrubím a vkladá sa do vzduchotechnického systému, ktorý pracuje s neabrazívnym vzduchom. Funkčnosť tlmiacej vložky spočíva v zamedzení šírenia hluku a chvenia.
- Regulačná klapka je vhodná na menenie tlakových a objemových prúdov v potrubí a klimatizačných jednotiek a v kombinácií s protidažďovou žalúziou na reguláciu prietoku vzduchu do miestností.
- Protidažďová žalúzia chráni vonkajšie nasávacie a výfukové otvory vzduchotechnických zariadení proti vniknutiu dažďovej vody. Funkčnosť žalúzie spočíva aj v estetickom zakrytí otvoru. Pozostáva z obdĺžnikového rámu, do ktorého je vložená rada profilových listov. Súčasťou je upevňovací rámik, ktorý slúži na uchytenie žalúzie.
Alternatívne riešenia a špeciálne systémy
V priestoroch, kde nie je možné použiť rovné potrubie, ponúka realizácia možnosť použitia flexibilného, ohybného potrubia. V ponuke sú hadice z AL, PU, PVC a ďalších materiálov, ktoré je možné dodať v antistatických, tepelne a hlukovo izolovaných, elektricky vodivých, ťažko horľavých vyhotoveniach, odolných proti vlhkosti, hydrolýze a hnilobe. Tieto hadice sú vhodné predovšetkým pre bežnú vzduchotechniku a klimatizáciu, ale vyhovejú aj požiadavkám na odsávanie pilín, hoblín, granulátov, piesku, črepov atď.
Pre vedenie vzduchotechnických sietí v rodinných domoch, kde sa často rieši problém s nízkymi podhľadmi, existujú špecializované systémy:
- Systém In Domo je určený na odvetranie rodinných domov a je vhodný do sadrokartónového podhľadu alebo pod podlahu vďaka malej zástavbovej výške. Spája sa pomocou spojenia Smart Lock.
- ED FLEX je systém s potrubím, ktoré má vnútri hladký povrch pre ľahšie prúdenie vzduchu.
- ED PLANO sa skladá zo štvorhranných komponentov, ktoré sú vždy maximálne 50mm vysoké, s hladkým vnútorným povrchom.
Hoci sa tento článok zameriava na štvorhranné potrubie, je dôležité spomenúť aj Transportný potrubný systém Transfer. Je to kruhový systém spájaný sponami pre rýchlu montáž a demontáž. Používa sa v priestoroch, kde je potrebné prepravovať vzduch s väčšími časticami, napríklad pre pneumatickú dopravu materiálov ako piesok, piliny, zrnie alebo granuláty. Jeho hlavné výhody sú rýchla montáž, demontáž a jednoduché čistenie.
