Konštrukcia plávajúcej podlahy hrá zásadnú úlohu pri zabezpečení akustického komfortu v interiéroch. Správna izolácia v plávajúcej podlahe totiž dokáže účinne tlmiť ako hluk šíriaci sa vzduchom, tak aj kročajový hluk (ide o hluk, ktorý vzniká pri priamom kontakte s podlahou, napr. hluk, ktorý vzniká pri posúvaní stoličiek). Podlaha skrátka nie je len vrchná krytina. Pri jej realizácii záleží na celkovej konštrukcii, ktorá pozostáva z viacerých vrstiev podlahy. Ich vhodne zvolené zloženie ovplyvňuje konečné vlastnosti podlahy - od pevnosti a životnosti až po akustický a tepelný komfort.
Charakteristika ťažkých plávajúcich podláh
Pre správne fungovanie izolácie v podlahe je nutné najskôr určiť úžitkové zaťaženie, ktoré bude na izoláciu pôsobiť (podľa druhu prevádzky). To bude ďalej určovať rámec použitia jednotlivých podlahových výrobkov z minerálnej izolácie alebo niektorého z penových polystyrénov. Pokladanie izolácie sa rozlišuje podľa úžitkového zaťaženia na ľahké a ťažké plávajúce podlahy.

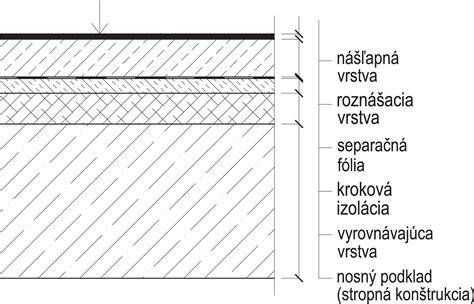

Ťažká plávajúca podlaha:
- Má roznášaciu vrstvu z betónu alebo anhydritu.
- Účinne tlmí hluk a je vhodná aj pre náročnejšie prevádzky.
- Vhodná pre priestory s vyšším zaťažením, napríklad školy alebo administratívne budovy.
- Dlhá doba vyzrievania (28-60 dní).
Ľahká plávajúca podlaha predstavuje charakterovo a materiálovo jednoduchší typ podlahy ako podlaha ťažká. Jej montáž je jednoduchšia, kompletizuje sa pomocou veľkoplošných panelov systémom suchej výstavby. Je vhodné používať ju predovšetkým pri rekonštrukciách, a to na drevených alebo betónových stropoch, ale aj do nových drevostavieb. Systémové riešenie ťažkej plávajúcej podlahy je určené na podlahy s maximálnym zaťažením do 350 kg/m2.
Objemová hmotnosť anhydritových a cementových podláh
Jedným z najdôležitejších parametrov, ktoré budeme podrobne skúmať, je objemová hmotnosť podlahových materiálov, ktorá má zásadný vplyv na ich vlastnosti a výkon. Keď sa zaoberáme hmotnosťou anhydritových a cementových podláh, dospievame k veľmi podobným výsledkom, čo je často zámerom výrobcov, ktorí sa snažia ponúknuť u oboch typov podláh rovnaké vlastnosti. Hmotnosť zatvrdnutej zmesi je medzi 1950 - 2200 kg na m³, čo je približne o 100 kg na m³ menej ako u čerstvých zmesí oboch druhov poterov. Objemová hmotnosť má kľúčový vplyv na vzduchovú nepriezvučnosť a tepelnú akumuláciu podlahy.
Detailné údaje o objemovej hmotnosti poterov
| Typ poteru | Stav zmesi | Objemová hmotnosť (kg/m³) |
|---|---|---|
| Anhylevel 20/25/30 | Čerstvá zmes | 2100-2200 |
| Anhydritová liata podlaha | Suchá zmes | ~2100 |
| Anhydritová liata podlaha | Mokrá zmes (pri ukladaní) | ~2400 |
| CemLevel 20/25/30 | Zatuhnutá zmes | 2000-2100 |
Z týchto údajov vyplýva, že objemová hmotnosť je u anhydritových a cementových poterov veľmi blízka. Táto podobnosť je výsledkom technologického vývoja a snahy výrobcov zabezpečiť porovnateľné parametre pre rôzne typy podláh.
Vyrovnanie podlahy samonivelizačnou stierkou Baumit Nivello 30
Vplyv objemovej hmotnosti na tepelnú akumuláciu a vodivosť
Často sa stretávame s mýtom, že tradičné betónové podlahy akumulujú teplo lepšie ako anhydritové. Fyzikálne argumenty však ukazujú, že materiály s vysokou objemovou hmotnosťou a dobrou tepelnou vodivosťou dokážu teplo akumulovať efektívnejšie. Anhydritové podlahy sa v praxi realizujú v menšej hrúbke ako betónové, pretože sú pevnejšie v ohybe a nie sú počas zrenia vystavené objemovým zmenám.
Práve tu nastáva zásadný rozdiel v akumulácii tepla. Pre dosiahnutie rovnakej pevnosti potrebujeme silnejšiu vrstvu betónu. Napríklad, ekvivalentom anhydritovej podlahy s hrúbkou 60 mm a hmotnosťou približne 120 kg/m² je betónová podlaha s hrúbkou 100 mm a hmotnosťou približne 175 kg/m². V tomto porovnaní dosahuje vyššiu akumuláciu tepla betónová podlaha, no len vďaka svojej väčšej hrúbke a vyššej hmotnosti na plochu.
Ďalším často šíreným argumentom je rýchle vychladnutie anhydritu. V praxi však uvoľňovanie tepla z podlahy podlieha tepelným stratám objektu. Ak si budova udržuje teplo a má nízke tepelné straty, teplo sa z podlahy uvoľňuje postupne, nie naraz, čím nahrádza tepelnú stratu. Anhydritová podlaha dokáže uvoľniť teplo rýchlejšie v miestach s vyššou tepelnou stratou, napríklad pri vetraní, čo je paradoxne výhodou, nie nevýhodou. Ak chceme zlepšiť akumuláciu tepla v podlahe, odporúča sa použiť anhydritovú podlahu vo väčšej hrúbke (napríklad 80 mm, 160 kg/m²). Vysoká tepelná vodivosť predurčuje anhydrit pre podlahové kúrenie.
Hmotnosť a zloženie anhydritových podláh
Anhydritové liate podlahy sa realizujú už niekoľko desiatok rokov a predstavujú osvedčený produkt, technológiu betonáže aj overený materiál, ktorý sa zásadne líši od tradičného betónu. Anhydritová zmes sa vyrába vo stave vysokej tekutosti (konzistencia F6) a radí sa medzi samozhutniteľné betóny. Vďaka samozhutneniu sa v anhydritoch vyskytuje len minimálne množstvo vzduchu.
Na výrobu anhydritových podláh sa najčastejšie používa termický anhydrit, získavaný tepelným spracovaním z energosádrovca. Ďalšími možnosťami sú syntetický anhydrit (vedľajší produkt pri výrobe kyseliny) a prírodný anhydrit. Samotný anhydrit (800 kg/m³) je len jednou zo zložiek pri výrobe anhydritovej podlahy. Medzi ďalšie patrí voda (300 litrov/m³), piesok frakcie 0/4 (zrno s veľkosťou 0 až 4 mm, 1300 kg/m³) a bližšie nešpecifikovaná chémia (10 litrov/m³), ktorá uľahčuje roztiekanie namiešanej zmesi. Jeden kubický meter anhydritovej liatej podlahy váži po vyschnutí približne 2 100 kilogramov, zatiaľ čo v mokrom stave pri ukladaní je to približne 2 400 kg.
Zásadný rozdiel medzi anhydritovým a cementovým spojivom spočíva v tom, že anhydrit sa pri reakcii s vodou nesmršťuje. Anhydritové podlahy sú ideálnym riešením pre byty a interiéry rodinných domov a často sa využívajú aj na vyrovnávanie nerovných podláh.
Pevnosť a odolnosť: Anhydrit vs. Cement
Pri skúmaní pevnosti podlahových zmesí sledujeme pevnosť v tlaku a v ťahu za ohybu. Porovnaním niekoľkých anhydritových a cementových zmesí získavame nasledujúce výsledky:
| Typ zmesi | Pevnosť v tlaku (MPa) | Pevnosť v ťahu za ohybu (MPa) |
|---|---|---|
| Anhylevel20 | 20 | 4 |
| Anhylevel25 | 25 | 5 |
| Anhylevel30 | 30 | 6 |
| CemLevel20 | 20 | 4 |
| CemLevel25 | 25 | 5 |
| CemLevel30 | 30 | 6 |
Z hľadiska pevnosti v tlaku a ťahu za ohybu sú anhydritové a cementové podlahy rovnocenné, čo je výsledkom snahy výrobcov ponúkať porovnateľné vlastnosti. Táto charakteristika nám teda pri rozhodovaní príliš nepomáha. Pre posúdenie vhodnosti podláh do veľkých prevádzok a hál je dôležitá aj odtrhová pevnosť. Na základe skúšok sa často uvádza, že cementový liaty poter by mal mať odtrhovú pevnosť približne dvojnásobne vyššiu ako anhydritové podlahy. Skúsenosti z praxe ukazujú, že odtrhová pevnosť anhydritových podláh je zhruba medzi 1,4 až 2,0 MPa, zatiaľ čo u cementových podláh dosahuje hodnotu približne 2,5 MPa. Z týchto výsledkov vyplýva, že v prípade požiadavky na vysokú odtrhovú pevnosť je lepšie voliť cementovú podlahu.
Zrnitost a spracovateľnosť podlahových zmesí

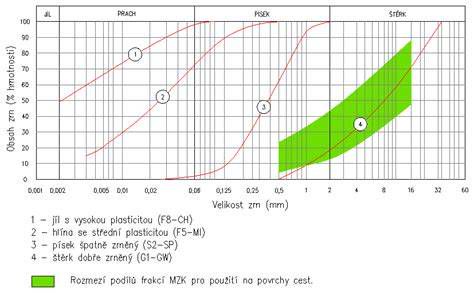

Zrnitost, čiže veľkosť zŕn kameniva, je ďalším dôležitým faktorom. V anhydritových podlahách sa používa jemné kamenivo s veľkosťou medzi 0 - 4 mm. U cementových poterov sa používa kamenivo s veľkosťou zŕn v rozsahu 4 - 8 mm zmiešané s kamenivom 0 - 4 mm. Väčšia zrnitost má vplyv na zmršťovanie cementových poterov. Vďaka správnej zrnitosti dokáže cementový poter dosahovať rovnakú rovinnosť ako anhydritové podlahy, aj keď s väčšou námahou pri nivelácii.
Z hľadiska spracovateľnosti sú anhydritové podlahy vo všeobecnosti ľahšie spracovateľné. Výrobcovia cementových zmesí však reagujú a vyvíjajú liate cementové zmesi s kamenivom v rozsahu 0 - 4 mm. Kvôli zachovaniu žiaducich vlastností je však potrebné pridať do cementovej podlahy ďalšie prísady, ktoré zabránia jej zmršťovaniu. Cementové potery sa kvôli svojmu zloženiu nečerpajú šnekovými čerpadlami, pretože by mohlo dôjsť k poškodeniu mechanizmu.
Spracovateľnosť podlahových zmesí sa zisťuje od okamihu zmiešania jednotlivých zložiek až po finálne uloženie na stavbe. Počas vylievania obe zmesi tuhnú a tvrdnú. Aby bolo možné zmes bezproblémovo uložiť pred zatuhnutím, pridávajú sa do poteru prísady, ktoré ovplyvňujú dobu spracovateľnosti a zvyšujú tekutosť. Tieto prísady sa pridávajú s ohľadom na požadovanú dobu spracovateľnosti, ktorá závisí napríklad od vzdialenosti na stavbu. Zmesi miešané priamo na stavbe majú kratšiu dobu spracovateľnosti. Anhylevel 20/25/30 má dobu spracovateľnosti 240 minút. CemLevel 20/25/30 má dobu spracovateľnosti 120 minút. Cemflow 20/25/30 má dobu spracovateľnosti do 180 minút.
Z týchto údajov vyplýva, že z hľadiska spracovateľnosti sú výhodnejšie anhydritové podlahy. To je dôležité najmä pri doprave na väčšie vzdialenosti, kde eliminuje riziko problémov spôsobených zdržaním v doprave alebo priamo na stavbe.
Vplyv vody na anhydritové a cementové podlahy
Jedinou zásadnou nevýhodou anhydritových podláh je ich reakcia na vodu. Po namočení anhydritová podlaha stráca časť svojej pevnosti. Avšak po opakovanom vysušení sa pevnosť anhydritovej podlahy opäť vráti do pôvodného stavu. Toto sa netýka bežných nehôd, ako je rozliata voda z vedra. Podlaha je po 48 hodinách od realizácie pochôdzna a je možné ju ľahko zaťažovať, po týždni už znesie maximálnu záťaž.
Ak vylejete vedro vody, stačí ju utrieť a podlahu nechať vyschnúť. Pri bežných prevádzkových nehodách vlhkosť nemá prakticky žiadny vplyv na životnosť podlahy. Závažnejším problémom by však bola havária vodovodného potrubia, kedy sa podlaha naozaj namočí a stratí časť svojej pevnosti, kým sa problém nevyrieši a podlaha dôkladne nevyschne. Rovnaká situácia nastáva, ak voda natečie do podlahy napríklad z poschodia. Podlaha sa musí nechať dôkladne vyvetrať.
Je dôležité poznamenať, že toto platí aj pre betónové podlahy. Poterový betón tiež nie je vode odolný materiál (takýto betón sa používa len v špecifických a drahých prípadoch, napr. pre silnice alebo vodné stavby). Dokonca aj vzlínajúca vlhkosť dokáže rozložiť betónový poter. Napríklad u betónových kúpeľní bez hydroizolácie môžeme počítať so životnosťou najviac 10 až 15 rokov. Pravidelnému zatekaniu do konštrukcie podlahy je možné úspešne zabrániť použitím hydroizolačnej ochrany v miestnostiach ako kúpeľňa, záchod, kuchyňa a technická miestnosť.
Objemová hmotnosť iných typov podláh a ich vplyv
Pri plánovaní pokládky plávajúcej podlahy je dôležité vedieť nielen rozmery miestnosti, ale aj hmotnosť samotného materiálu. Táto informácia je užitočná pri transporte, skladovaní a dokonca aj pri zaťažení podkladu. Hmotnosť balíka plávajúcej podlahy závisí od typu materiálu, hrúbky lamiel a počtu metrov štvorcových v balíku. Drevené (parketové) podlahy: Bývajú ťažšie. Čím hrubšie lamely, tým vyššia váha. Laminátové podlahy sú stredne ťažké, zatiaľ čo vinylové sú najľahšie. Poznať hmotnosť balíka je dôležité pre transport, skladovanie a samotnú montáž.
Dubová podlaha: So stabilnou kvalitou a pôvabným vzhľadom sa dubová podlaha stala symbolom ušľachtilosti a dôstojnosti. Parkety sú vyrobené zo starostlivo vyberaného a vytriedeného duba s bohatým prírodným tanínom. Jadro podlahy tvorené tvrdým drevom v 8 tenkých vrstvách preložených o 90° (full birch multilayer) je jednou z najstabilnejších konštrukcií drevených podláh. Rovnaká hustota jadra konštrukcie a povrchu z masívneho duba (700-740kg/m³) má vplyv ako na kročajový zvuk zhodný s plným masívom, tak aj na tvarovú a rozmerovú stabilitu. Pre podlahové vykurovanie a vlhkostne nestabilné prostredie sú parametre ako hustota podlahy a stabilita konštrukcie podstatné. Kvôli vyššej hustote listnatého dreva má hustejšia podlaha lepšiu tepelnú vodivosť ako podlaha s mäkkým jadrom z ihličnatého dreva (naše podlahy majú hustotu nad 700-740kg/m³, bežné 3-vrstvové len 400-450kg/m³).
Liaty ekostyrenbetón: Ukladá sa vždy na celú výšku vrstvy a sklon vrstvy môže byť až 30°. Zhutňovanie nie je potrebné okrem výroby prefabrikátov. Postačí povrch stiahnuť latou a uhladiť hladidlom. Ihneď po dokončení sa odporúča vlhký povrch posypať cementom s prímesou vápna (3:1).
Izolačné materiály pre ťažké plávajúce podlahy

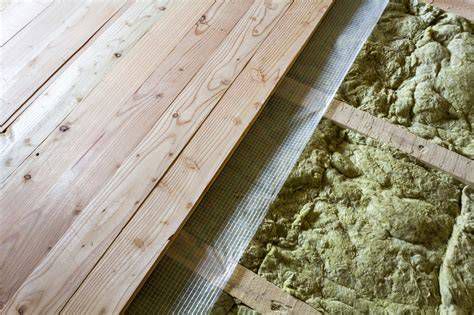

Kročajovú a tepelnú izoláciu pod plávajúcou podlahou zabezpečia minerálne dosky Isover T-N alebo Isover N. Dosky sa ukladajú tesne vedľa seba. Na izolačné dosky položte hydroizoláciu - PE fóliu s presahom 15 cm. Pripravený podklad vystužte betónovou mazaninou alebo anhydritovým poterom - betón triedy C16/20 s kari sieťou W4 150/150 mm (hr. 50 mm) alebo W4 200/200. Oddeľte pevnú a roznášaciu vrstvu pomocou podlahovej pásky Isover N/PP. Izolačné dosky Isover T-P ukladajte tesne vedľa seba.
Akustická izolačná doska na báze kamennej vlny s vysokou objemovou hmotnosťou je kľúčová pre efektívne tlmenie hluku. Tieto dosky majú rozmery 600 × 1 000 mm (dĺžka × šírka) a hrúbku od 20 do 60 mm. Ich súčiniteľ tepelnej vodivosti je l = 0,039 W/(m . K). Pre dosiahnutie optimálnych izolačných vlastností sa odporúča používať dosky s hrúbkou od 25 do 40 mm.
Okrajové pásiky pomáhajú zlepšiť akustické a statické vlastnosti podlahy v miestach, ako sú okraje, dilatačné škáry a pod., a zároveň vyrovnávajú rozdielne vlastnosti podlahy na spojitej ploche aj nespojitých okrajoch. Pozdĺž obvodových stien miestnosti a v mieste jednotlivých dilatačných úsekov sa na rovný podklad osadí okrajový pásik na báze kamennej vlny spojený organickou živicou.
