Správna tepelná izolácia budov hrá kľúčovú úlohu v zabezpečení energetickej efektívnosti a znižovaní tepelných strát. V súčasnosti sa čoraz častejšie stretávame s modernými izolačnými systémami, medzi ktoré patria aj PIR dosky. Izolácie vyrobené z tvrdej polyuretánovej peny, dnes vyrábané pod označením PIR izolácie, sú izolácie s najvyšším tepelným odporom pri minimálnej hrúbke. Vďaka skvelým parametrom poskytujú výborné tepelno-izolačné vlastnosti a spĺňajú normy už pri nižších hrúbkach.
Polyizokyanurát (PIR) je tvrdá pena, ktorá vzniká chemickou reakciou medzi polyolom a izokyanátom, pričom obsahuje dvakrát viac izokyanátu ako polyol, čo zlepšuje parametre finálnych dosiek. Materiál PIR je tvorený kombináciou uretánových a isokyanurátových väzieb, zatiaľ čo PUR obsahuje predovšetkým molekuly s uretanovými väzbami. PIR a PUR sú však veľmi príbuzné materiály, ktorých označenie sa často zamieňa.
Prečo je tepelná izolácia podlahy kľúčová?

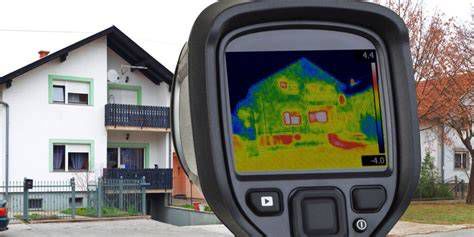

Tepelná izolácia podlahy má pre zateplenie celého domu kľúčový význam. Teplý vzduch vystupuje nahor, preto je zabezpečenie podlahy pre zaručenie komfortu vo všetkých miestnostiach také dôležité. V prípade zatepľovania podláh so vstavaným vykurovacím systémom montáž panelov PIR výrazne zníži tepelné straty priamo pri zdroji šírenia tepla. Základom energeticky úsporného domu je izolácia podlahy, ktorá vytvára pohodlie obyvateľov domu.
Termomodernizáciu alebo montáž izolácie v novej budove je potrebné chápať ako investíciu. Náklady na zateplenie domu patria skôr k tým vyšším, ale investícia sa vám čoskoro vráti v úsporách za energie. Použitie PIR dosiek pri izolácii podláh prináša dlhodobé ekonomické výhody. PIR dosky znižujú energetickú náročnosť budov, čím prispievajú k nižšej uhlíkovej stope.
Vlastnosti a výhody PIR dosiek pre podlahové konštrukcie
PIR pena sa vyrába ako izolačné dosky, ktoré bývajú na povrchu obojstranne upravené s pridaným plastom, alebo plechom. Hlavným materiálom používaným pri výrobe PIR dosiek je tuhý polyizokyanurát (PIR), ktorý je z oboch strán chránený plynotesným obalom z hliníka, papierovej fólie KRAFT a polyetylénov. Je to práve vysoká plynotesnosť, ktorá zaručuje stabilitu termoizolačných vlastností po dlhé roky. Jadro PIR dosiek vzniká ako výsledok polymerizácie dvoch hlavných zložiek: polyolov a izokyanátov s prídavkom modifikačných látok.
PIR doska má z 95% uzavretú bunkovú štruktúru, čo znamená, že nenasáva a je podstatnou prekážkou pre kapilárny vzostup vody a difúziu vodnej pary. Vďaka uzavretej bunkovej štruktúre PIR dosky neabsorbujú vlhkosť, čo výrazne znižuje riziko vzniku plesní, kondenzácie a degradácie izolačných vlastností. Nasiakavosť vody neprekračuje 2%. Tepelná izolácia (PIR) je nielen bezpečná, ale aj nenasiakavá, čo znamená, že vám poskytne vynikajúcu tepelnú izoláciu po mnoho rokov bez akýchkoľvek problémov. PIR doska je ľahká, ľahko inštalovateľná a odolná voči biologickým faktorom, ako sú huby a hmyz. Medzi ďalšie prednosti tepelnej izolácie (PIR) patrí to, že má uzavretú štruktúru pórov a teda nepohlcuje vodu.
Hlavné výhody PIR dosiek:
- Vysoká tepelná izolácia: Prekonávajú produkty ako minerálna vlna alebo polystyrén. Vďaka nízkej hodnote tepelnej vodivosti (λ ≈ 0,022 - 0,026 W/m·K) je možné dosiahnuť požadovanú úroveň izolácie pri oveľa menšej hrúbke v porovnaní s tradičnými materiálmi. PIR doska sa vyznačuje nízkou hustotou, malou hrúbkou a nízkym koeficientom tepelnej vodivosti λ 0,022 W/m*K, čo umožňuje použitie tenšej izolačnej vrstvy ako pri iných izolačných materiáloch, a preto sa často využíva v energeticky úspornej výstavbe.
- Mechanická pevnosť: Vyššia pevnosť v tlaku zabezpečuje dlhodobú stabilitu. PIR dosky majú vysokú hustotu a vynikajúcu pevnosť v tlaku, takže sú plne pochôdzne už počas samotnej montáže. Štandardné dosky termPIR® majú pevnosť v tlaku CS(10\Y) ≥ 120-150 kPa.
- Požiarna odolnosť: PIR dosky rapídne spomaľujú šírenie ohňa a znižujú tvorbu toxického dymu; sú samozhášavé a nekvapkajú. Nie, PIR dosky sa bežne neoznačujú ako horľavá izolácia v zmysle ľahko horľavého materiálu. PIR pena má oproti PUR pene lepšiu reakciu na oheň.
- Odolnosť: Sú odolné voči plesniam, hubám a iným mikroorganizmom.
- Nízka hmotnosť: PIR dosky sú mimoriadne ľahké, čo uľahčuje ich manipuláciu, rezanie a prispôsobenie konkrétnym rozmerom.
- Dlhodobá stabilita: Na rozdiel od niektorých iných izolačných materiálov PIR dosky v priebehu rokov nedegradujú, nestrácajú svoje vlastnosti a nevyžadujú opravy alebo výmenu. PIR dosky majú pri správnom zabudovaní v konštrukcii životnosť približne 30 rokov.
Porovnanie izolačných materiálov pre podlahy
Pri výbere vhodného materiálu je dôležité poznať rozdiely medzi bežne dostupnými alternatívami, ako sú minerálna vlna a polystyrén (EPS/XPS). Na porovnanie, panely Thermano majú parameter lambda λ (súčiniteľ tepelnej vodivosti, čím nižší, tým lepšie materiál izoluje) na úrovni 0,023 (W/mK) a kvalitný polystyrén XPS iba 0,031 (W/mK).
Porovnanie vybraných izolačných materiálov:
Parameter | Minerálna vata | EPS | PIR
Tepelná vodivosť λ [W/m·K] | 0,030 - 0,042 | 0,031 - 0,038 | 0,022 - 0,026
Reakcia na oheň | A1 - nehorľavá | E - horľavý | C, D - spomaľuje vývoj
Nenasiakavosť | stredná | nízka | minimálna
PIR dosky sú ideálne pre montáž na ploché strechy v novostavbách aj po rekonštrukcií. Sú prispôsobené pre montáž na všetkých nosných podkladoch, napr.: krokvách, trapézovom plechu alebo železobetónovom strope. Vysoká tepelná izolácia PIR dosiek a nízka absorpcia vody umožňuje vytvoriť izolačnú vrstvu, ktorá poskytne nižšiu spotrebu energie potrebnej na zabezpečenie tepelného komfortu vo vnútri budovy.
PIR dosky sú vhodné ako tepelnoizolačná vrstva pre vykurované aj nevykurované podlahy, zateplenie balkóna, izoláciu terasy a tiež pre najnáročnejšie konštrukcie terás nad vykurovanými miestnosťami. Vonkajšia vrstva dosiek je hliníková, čo zabezpečuje odrážanie tepla vytvoreného podlahovým vykurovaním a smeruje ho do vnútra miestnosti.
Skladba podlahy na teréne s PIR izoláciou
Zateplenie podlahy na teréne doskami PIR je štandardné riešenie v rodinných domoch s murovanou konštrukciou, skladových halách, hospodárskych a logistických objektoch. Zároveň predstavuje jednu z najväčších plôch, ktorými teplo uniká do terénu - od jej tepelnej izolácie závisí tepelný komfort aj energetická bilancia objektu.
Štandardná skladba podlahy na teréne (zdola nahor):
- Zhutnené podložie: štrkopiesok alebo lomené kamenivo (15-30 cm, zhutnenie Is ≥ 0,97).
- Podkladový betón: vyrovnávacia doska hrúbky 8-10 cm (C8/10 alebo C12/15).
- Hydroizolácia proti vlhkosti/vode: natavovaný asfaltový pás alebo PE fólia 0,3 mm v dvoch vrstvách s prekrytím.
- Tepelná izolácia: dosky PIR s nízkym λD a primeranou pevnosťou v tlaku.
- Separačná PE fólia: (oddelenie od poteru).
- Cementový/anhydritový poter: 4-8 cm (s podlahovým vykurovaním 6-8 cm).
- Nášľapná vrstva: dlažba, panely, živica, krytina.
Hrúbky konštrukčných vrstiev sa volia podľa úžitkového zaťaženia. V obytných miestnostiach má poter typicky 4-5 cm, v garážach a hospodárskych priestoroch 6-10 cm. V skladových halách a logistických objektoch sa navrhujú priemyselné podlahy hrúbky 15-25 cm.
Požiadavky WT 2021 a výber hrúbky izolácie PIR
Podľa Technických podmienok platných od 1. 1. 2021 nesmie súčiniteľ prechodu tepla U pre podlahu na teréne vo vykurovanom priestore prekročiť 0,30 W/m²K. Pre priestory s projektovanou teplotou 8-16 °C je prípustné U 1,20 W/m²K, no v projekčnej praxi sa smeruje k podstatne nižším hodnotám z hľadiska energetickej efektívnosti a certifikácie (WT+, NF15, BREEAM/LEED). Dosky PIR umožňujú dosiahnuť požadované U pri podstatne menšej hrúbke než polystyrén alebo minerálna vlna.
Hodnoty tepelného odporu R a príspevok k U-hodnote vrstvy izolácie pre termPIR® AL (λD = 0,022 W/(m·K)):
Hrúbka PIR | R = d/λD [m²K/W] | U samotnej izolácie [W/m²K]
80 mm | 3,64 | 0,275
100 mm | 4,55 | 0,220
120 mm | 5,45 | 0,183
140 mm | 6,36 | 0,157
150 mm | 6,82 | 0,147
180 mm | 8,18 | 0,122
200 mm | 9,09 | 0,110
V praxi sa pre bytovú výstavbu používa 120-150 mm PIR jednovrstvovo alebo dvojvrstvová skladba 2×80 alebo 80+100 mm (systém podlaha na teréne s termPIR® AL dvojvrstvovo) s preloženými škárami - eliminuje to lineárne tepelné mosty v stykoch dosiek. Pri prémiových objektoch so λD = 0,019 W/(m·K) siahnite po termPIR® MAX 19 AL - 120 mm postačuje na U ≈ 0,135 W/m²K.
Mechanické zaťaženie - pevnosť v tlaku
Tepelná izolácia v podlahe na teréne prenáša statické a dynamické zaťaženia z poteru a nášľapnej vrstvy. Norma EN 13165 definuje triedy CS(10\Y) - tlakové napätie pri 10 % deformácii. Štandardné dosky termPIR® majú pevnosť v tlaku CS(10\Y) ≥ 120-150 kPa, čo plne postačuje pre: bytové a kancelárske podlahy (úžitkové zaťaženie 1,5-3,0 kN/m²), garáže rodinných domov (kategória F, vozidlá do 3 t), hospodárske priestory a pivnice. Nie každá PIR doska je vhodná na izoláciu základov alebo do kontaktu so zeminou. Vo vlhkých prostrediach - napr. pri zvýšenej hladine podzemnej vody, v garážach bez kapilárneho oddelenia alebo v soklových detailoch - sa odporúča zvážiť termPIR® WS so zvýšenou odolnosťou voči vlhkosti. Dlhodobá nasiakavosť PIR je nízka (WL(T) ≤ 3 % podľa EN 12087), no dedikovaný variant WS zabezpečuje dodatočnú bezpečnosť v základových detailoch a prechodoch do systému sokla.

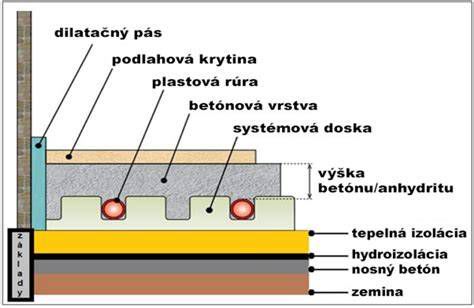

Podlahové vykurovanie a plánovanie inštalácií
Podlaha na teréne je multifunkčná vrstva - pred jej realizáciou je nutné presne naplánovať priebeh všetkých inštalácií: podlahového vykurovania (slučky PE-Xa/PE-RT), kanalizácie, úžitkovej vody, elektrických vedení. Korekcie po vyliatí poteru si vyžadujú sekanie a sú nákladné. Pri podlahovom vykurovaní dosky PIR pôsobia ako reflexný štít - hliníková fólia termPIR® AL nasmerováva tepelný tok nahor a znižuje straty do terénu o 5-8 % v porovnaní s izoláciou bez reflexnej fólie. Vykurovacie slučky sa upevňujú na sieť uloženú na izolácii alebo na dedikované systémové rohože. Separačná fólia medzi PIR a poterom je povinná - zabraňuje pretekaniu cementového mlieka do škár a chráni hliníkovú fóliu.
Montáž PIR dosiek pre podlahové konštrukcie
Správna montáž PIR dosiek je kľúčová pre zabezpečenie maximálnej účinnosti izolácie. Spoje musia byť dôkladne utesnené, aby sa zabránilo vzniku tepelných mostov, ktoré by mohli znížiť izolačný výkon. Zateplenie podlahy použitím panelov Thermano PIR je mimoriadne rýchle a jednoduché. Nelíši sa od spôsobu montáže iných tepelnoizolačných materiálov.
Postup montáže:
- Na montáž tepelnej izolácie budú potrebné hliníkové pásky a panely Thermano. Podstatná je správna voľba hrúbky izolačnej vrstvy. Pre obytné domy je štandardná hrúbka, ktorá spĺňa požiadavky stavebného zákona, 80 mm. Potrebná hrúbka PIR dosiek sa vypočíta podľa požadovaného tepelného odporu a hodnoty lambda konkrétnej izolácie.
- Pred kladením panelov Thermano musí byť podklad zo surového betónu relatívne rovný a pripravený na kladenie pevnej tepelnej izolácie.
- Thermano klaďte striedavo, tzn. prekladaním.
- Miesta, v ktorých sa spájajú panely Thermano, dodatočne zabezpečte nalepením hliníkovej pásky. Panely Thermano môžete zabezpečiť aj iným spôsobom.
- Záverečnou etapou je vyliatie vrchnej vrstvy podlahy. Takto zabezpečené panely Thermano budú slúžiť aj niekoľkým generáciám. Získate podlahu, ktorá bude tepelne zabezpečená jedným z najlepších materiálov, ktoré sú dostupné na trhu.
PIR dosky sa jednoducho režú, ukladajú a utesňujú na podlahový podklad. PIR dosky sa režú ostrým nožom, pílkou alebo vhodným rezacím nástrojom podľa ich hrúbky. Rez by mal byť rovný a presný, aby dosky dobre doliehali a nevznikali zbytočné medzery. Pri doskách s hliníkovým polepom, ako je termPIR AL, je dôležité zbytočne nepoškodiť povrchovú vrstvu.
Realizačné detaily pre dlhodobú trvanlivosť:
- Škáry a profily: Dosky termPIR® sú dostupné vo verzii FIT (rovný styk), LAP (stupňovitý) a TAG (pero-drážka). Pre podlahy sa najčastejšie používa FIT v dvojvrstvovej skladbe alebo TAG jednovrstvovo - pero-drážka eliminuje lineárne mosty v stykoch.
- Páskovanie: Škáry hliníkovej fólie sa prelepujú hliníkovou páskou šírky min. 50 mm - zachováva sa kontinuita reflexnej vrstvy a obmedzuje sa migrácia vlhkosti cez škáry.
- Obvodové dilatácie: Pozdĺž základových stien sa ukladá PE alebo PIR pás hrúbky 10 mm - kompenzuje teplotnú rozťažnosť poteru (zvlášť kritické pri podlahovom vykurovaní).
- Hydroizolácia: Dosky PIR sa kladú nasucho na vrstvu hydroizolácie - plná kontinuita parozábrany zo studenej strany (terén) je podmienkou dlhodobej trvanlivosti celej skladby.
PIR doska však neslúži ako finálna nášľapná vrstva. Pri podlahách, terasách alebo plochých strechách sa na ne následne ukladajú ďalšie vrstvy. Tvar hrany ovplyvňuje napojenie dosiek, tesnosť spojov a vhodnosť použitia v konkrétnej skladbe. Pri termPIR AL sa vyskytujú dve typy hrán podľa konkrétneho prevedenia, napríklad rovná hrana alebo pero-drážka.
Univerzálne využitie PIR dosiek
PIR dosky sú izolačné panely vyrobené z polyizokyanurátovej peny, ktoré poskytujú vynikajúcu tepelnú izoláciu, odolnosť voči vlhkosti a mechanickému namáhaniu. termPIR AL λ 0,022 PIR dosky tepelná izolácia 2 400 x 1 200 mm je moderný tepelnoizolačný materiál s hliníkovým opláštením, ideálny pre rôzne aplikácie. Tento materiál je perfektnou voľbou pre zateplenie podlahy, izoláciu steny, stropov, zateplenie podkrovia, zelených striech, zateplenie plochej strechy, zateplenie šikmej strechy aj zateplenie základov. Vďaka svojej univerzálnosti je vhodný aj na zateplenie krovu, zateplenie strechy nad krokvami (nadkrokvovú izoláciu), izoláciu medzi krokvami a izoláciu pod krokvami, kde zabezpečuje vynikajúcu tepelnú účinnosť a dlhodobú odolnosť.
PIR dosky sa hodia na strechy, podlahy, stropy, podkrovia, fasády a vybrané rekonštrukcie. Najväčší zmysel majú tam, kde potrebujete dobrú tepelnú izoláciu pri menšej hrúbke. PIR dosky sú veľmi vhodné na nízkoenergetický dom. Majú nízku lambdu, preto dokážu dosiahnuť výbornú tepelnú izoláciu aj pri menšej hrúbke skladby. Pri pasívnom rodinnom dome sa PIR dosky zvyčajne vyberajú vo väčších hrúbkach, často približne od 160 mm vyššie, podľa konkrétnej skladby strechy, podlahy alebo fasády.
PIR dosky sú najúčinnejším materiálom používaným na izoláciu vonkajších stien budovy v systéme s dvomi alebo tromi vrstvami. Aj keď žiadny izolačný materiál nie je 100% nehorľavý, PIR dosky rapídne spomaľujú šírenie ohňa a znižujú tvorbu toxického dymu. PIR dosky sú primárne tepelná izolácia, nie akustická izolácia.
