Trojcestný ventil v plynových kotloch: Funkcia, Typy a Údržba

V moderných vykurovacích systémoch zohrávajú kľúčové úlohy mnohé komponenty, ktoré zabezpečujú efektívnu, bezpečnú a bezproblémovú prevádzku. Jedným z takýchto dôležitých, hoci často prehliadaných, prvkov je trojcestný ventil. Tento komponent, nazývaný aj trojcestný zmiešavač, je neoddeliteľnou súčasťou mnohých plynových kotlov. Trojcestný ventil je neoddeliteľnou súčasťou mnohých vykurovacích systémov, vrátane plynových kotlov používaných v rodinných domoch. Jeho primárnou úlohou je efektívna kontrola prietoku média, ako je voda, medzi tromi rôznymi pripojovacími portami. Vďaka svojej konštrukcii umožňuje plynulé a presné riadenie hydraulických procesov, čo vedie k optimalizácii prevádzky celej inštalácie.

Čo je to trojcestný ventil a ako funguje?

Trojcestný ventil je v podstate kovový „T-kus“ s tromi ramenami, vybavený nastavovacím prvkom vo vnútri. Telo ventilu sa najčastejšie vyrába z mosadzných zliatin, liatiny alebo iných materiálov s antikoróznym povlakom. Tradične je kufrík na prístroje vyrobený z bronzu. Pracovné predmety, ako je vreteno a pružiny, sú vyrobené z ocele. Membrána je zvyčajne vyrobená z gumy alebo iného elastického materiálu, často ako dvojitý krúžok. Spojovacie diely (kovania) môžu byť závitové alebo spájkované v závislosti od modelu trojcestného ventilu.

Regulačný prvok je tyč alebo guľa, ktorý sa nachádza vo vnútri trojcestného ventilu. Keď teplota prekročí nastavené hodnoty, tento prvok zníži prietok kvapaliny z jedného z kanálov. Funguje pomocou externého (hydraulického, elektrického, pneumatického) pohonu. Guľové ventily majú vyšší prietok, pretože ich regulačné prvky vytvárajú viac nízky hydraulický odpor.

Cez jeden vstup ventilu je napájaná vyhrievaná chladiaca kvapalina, cez iného - návrat (ochladený prúd). Voda zmiešaná na optimálnu teplotu vychádza z výstupného potrubia. Vo vnútri, pod nastavovacím prvkom, sa nachádza teplotne citlivý senzor - nádoba naplnená kvapalnou alebo plynnou látkou. Pri zahrievaní sa obsah nádoby rozpína a pôsobí na ovládač, čo spôsobí, že mechanizmus začne fungovať.

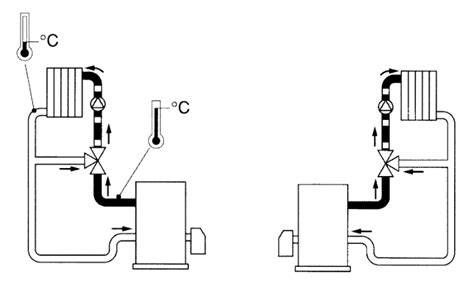

Typy trojcestných ventilov podľa princípu fungovania

Trojcestné ventily sa líšia podľa princípu činnosti:

• Oddeľujúce: Princíp separácie činnosti spočíva v rozdelení prietoku a jeho nasmerovaní do dvoch okruhov. Bez zmeny teploty, rozdelí tok na dve časti. Jedno vstupné potrubie, dve výstupné potrubia. Používajú sa na presmerovanie toku do rôznych okruhov.
• Prepínacie: Funkcia prepínania umožňuje organizáciu prepínania medzi zariadeniami, ktoré spotrebúvajú tepelnú energiu. Napríklad prepínanie medzi TÚV a vykurovacím okruhom dvojokruhového plynového kotla. Funkcia prepínania vám umožňuje organizovať efektívne prepínanie medzi rôznymi zariadeniami, ktoré generujú tepelnú energiu: ohrievače vody, tepelné čerpadlá, solárne panely a pod.
• Miešacie: Umožňuje organizovať riadené miešanie prúdov pracovnej tekutiny (miešanie spätného toku do ohriatej chladiacej kvapaliny). K tomu stačí nainštalovať trojcestný ventil na spätné potrubie vykurovacieho systému. Znižujú teplotu chladiacej kvapaliny zmiešaním horúcej vody a ochladeného prúdu. Vybavené jeden vstup a dva výstupy. Používajú sa na reguláciu teploty prietoku.

Metódy ovládania trojcestných ventilov

Pohon je ovládací prvok, ktorý spôsobuje pohyb ovládacej tyče (gule) a zabezpečuje fungovanie celého zariadenia. Pohonné jednotky môžu byť buď elektromechanické, pneumatické, hydraulické a manuálne. Podľa princípu riadenia sa trojcestné ventilové pohony delia na tieto typy:

• Termostatický: Vnútorná dutina obsahuje tepelne citlivý prvok uzavretý v špeciálnej nádobe. Po zahriatí zväčšuje svoj objem, ovplyvňuje tyč a spôsobuje, že celý mechanizmus funguje. Pohon sa dá ľahko odstrániť a používa sa pre výrobky s malým priemerom používané pri vykurovaní domácností. Trojcestný termostatický ventil je súčasťou vykurovacej inštalácie, ktorá umožňuje presné miešanie dvoch prúdov vody s rôznymi teplotami. Vďaka použitiu termostatu ventil automaticky reguluje pomer horúcej a studenej vody, udržiavajúc stálu požadovanú výstupnú teplotu.
• Termostatická hlavica: Vybavený teplotne citlivým senzorom, umiestneným v potrubí a pripojeným k pohonu špeciálnou kapilárnou trubicou. Vykonáva presnejšie nastavenie ako termostat.
• Elektrický pohon s regulátorom: Citlivé senzory merajú teplotu chladiacej kvapaliny, prenášajú informácie do ovládača, ktorý vydáva signál a spôsobuje, že mechanizmus pracuje. Takéto pohonné zariadenie vykonáva veľmi presné nastavenie. Elektricky ovládané regulačné ventily sa, vzhľadom na nízke teplotné zaťaženia, inštalujú prevažne vo vratnom potrubí vykurovacieho systému.
• Servo: Zjednodušená verzia predchádzajúceho typu. Vo ventile nie je žiadny ovládač, pohon prijíma signály zo snímača a priamo ovláda tyč.
• Manuálny: Najjednoduchší pohon z hľadiska konštrukcie je manuál. Nastavenie sa vykonáva otáčaním uzáveru pripojeného k hornej časti tyče.

Prečo je trojcestný ventil v praxi nevyhnutný?

Vo vykurovacom systéme je nevyhnutné, aby všetky komponenty spolupracovali v dokonalej harmónii, čím sa zaručuje bezpečnosť, efektivita a bezproblémová prevádzka. Trojcestný ventil prispieva k potrebnému zníženiu prívodnej teploty. Praktické využitie ventilu je napríklad v situáciách, kedy sa tradičný plynový vykurovací systém kombinuje s podlahovým vykurovaním. V takomto prípade dochádza k zmiešavaniu vykurovacieho média s nižšou teplotou z vratného potrubia s médiom s vyššou teplotou z prívodu.

Okrem regulácie teploty umožňuje trojcestný ventil aj separátne napájanie teplou vodou nezávisle od vykurovania bytu alebo domu. Zároveň je však možná aj paralelná prevádzka, ktorá umožňuje permanentné vykurovanie bez nutnosti stanovenia priority medzi ohrevom teplej vody a vykurovaním.

V inštaláciách ústredného kúrenia trojcestné miešacie ventily pomáhajú udržiavať stabilnú teplotu vykurovacieho média, čo prispieva k zníženiu spotreby energie a zlepšeniu tepelného komfortu v budovách. Termostatické ventily zohrávajú kľúčovú úlohu v ochrane pred popálením v inštaláciách teplej úžitkovej vody. V situáciách, keď je potrebné ohriatie vody v zásobníku nad 60 °C na elimináciu baktérií Legionella, miešací trojcestný ventil tiež plní dôležitú funkciu. Napriek vysokej teplote vody v zásobníku, termostatický miešací ventil znižuje teplotu úžitkovej vody dodávanej do kohútikov, čím zaisťuje bezpečnosť používateľov.

Trojcestný termostatický ventil je kľúčovým prvkom v inštaláciách podlahového vykurovania. Jeho hlavnou funkciou je kontrola teploty vody dodávanej do systému, čo zabezpečuje rovnomerné rozdelenie tepla v celom priestore. Trojcestný termostatický ventil zabraňuje situáciám, v ktorých by príliš vysoká teplota mohla poškodiť podlahové vykurovanie alebo znížiť jeho účinnosť.

Trojcestný verzus štvorcestný ventil

Zmiešavacie ventily zohrávajú kľúčovú úlohu v systémoch ústredného kúrenia, pretože zabezpečujú efektívnu reguláciu teploty vykurovacieho média. Ich základnou funkciou je miešanie dvoch prúdov média, napríklad horúcej vody z kotla a chladnejšej vratnej vody zo systému, s cieľom dosiahnuť optimálnu teplotu, ktorá bude distribuovaná do radiátorov alebo iných prvkov vykurovacieho systému. Zmiešavacie ventily pomáhajú udržiavať stabilné pracovné podmienky systému ústredného kúrenia, čo je obzvlášť dôležité pre zabezpečenie tepelného komfortu v miestnostiach a ochranu kotla pred prehriatím alebo príliš nízkou teplotou vratnej vody, ktorá môže viesť ku korózii.

Zmiešavacie ventily umožňujú presnú reguláciu prietoku vykurovacieho média, čo umožňuje flexibilné prispôsobenie práce systému aktuálnym potrebám budovy. Rozhodnutie, či použiť trojcestný alebo štvorcestný ventil, by malo byť podmienené špecifikami konkrétnej inštalácie ústredného kúrenia a požiadavkami na reguláciu teploty.

Trojcestný ventil je zariadenie s tromi portami pre prietok a funguje hlavne na princípe zmiešavania dvoch prúdov média (horúceho a chladnejšieho) alebo rozdeľovania jedného prúdu na dva rôzne okruhy. V praxi to znamená, že tento ventil môže plniť funkciu zmiešavania aj rozdeľovania, v závislosti od potrieb vykurovacieho systému, avšak nemôže vykonávať obe funkcie súčasne.

Štvorcestný ventil má štyri porty pre prietok. Toto zariadenie môže súčasne rozdeľovať aj spájať prúdy média. Umožňuje tým ešte pokročilejšiu reguláciu teploty, čo je obzvlášť užitočné v zložitejších inštaláciách ústredného kúrenia. Princíp fungovania štvorcestných ventilov umožňuje lepšie vyváženie teploty medzi okruhom prívodu a vratným okruhom, čo môže výrazne zlepšiť energetickú účinnosť systému.

Pre kotly na tuhé palivo je najlepšou voľbou štvorcestný ventil, pretože chráni kotly pred nízkoteplotnou koróziou zvýšením teploty vratného média. Naopak, pre podporu radiátorov v systémoch ústredného kúrenia a v systémoch podlahového vykurovania je lepšou voľbou trojcestný ventil.

Príklady použitia v plynových kotloch

Trojcestný ventil je neoddeliteľnou súčasťou mnohých plynových kotlov, vrátane modelov ako je BAXI Luna Duo-tec MP+ 1.35. V kontexte plynových kotlov Protherm, ako sú modely Tiger, Medveď, Lev či Panther, umožňuje efektívne riadenie ohrevu teplej úžitkovej vody (TÚV) a vykurovacieho systému. Keď je požiadavka na ohrev TÚV, trojcestný ventil presmeruje horúcu vodu z primárneho okruhu kotla cez výmenník TÚV. Po dosiahnutí požadovanej teploty TÚV sa ventil vráti do polohy, kedy smeruje vodu do vykurovacieho okruhu, čím udržuje komfortnú teplotu v miestnostiach.

Plynový závesný kondenzačný kotol Protherm Tiger Condens 20/26 KKZ42 predstavuje moderné a úsporné riešenie pre vykurovanie a ohrev teplej úžitkovej vody (TÚV). Kľúčovým komponentom pre správnu funkčnosť tohto systému je trojcestný prepínací ventil, ktorý zabezpečuje efektívne prepínanie medzi režimom vykurovania a ohrevu TÚV. Správna činnosť tohto ventilu je zásadná pre komfortné a ekonomické fungovanie celého kotla. V základnom vybavení kotla Protherm Tiger Condens 20/26 KKZ42 nájdete aj trojcestný prepínací ventil, ktorý je kľúčovým komponentom pre prepínanie medzi režimom vykurovania a ohrevu TÚV v integrovanom 42-litrovom antikorovom zásobníku s technológiou IsoDyn3. Ohrev teplej úžitkovej vody zabezpečuje integrovaný 42-litrový antikorový zásobník s technológiou IsoDyn3. Táto technológia umožňuje inteligentný ohrev vody, čo znamená, že sa voda ohrieva len vtedy, keď je to potrebné, čím sa šetria náklady.

Časté problémy a diagnostika trojcestného ventilu

Spolu s rôznymi poruchami činnosti plynových kotlov pre domácnosť sa používatelia často stretávajú s poruchou trojcestného ventilu. Jeho porucha ovplyvňuje činnosť plynového kotla ako celku. Napríklad, ak je dodávka chladiacej kvapaliny nedostatočná, plynový kotol sa môže jednoducho vypnúť v dôsledku prehriatia. Alebo môže byť porucha trojcestného ventilu sprevádzaná nedostatkom správnej teploty vykurovania chladiacej kvapaliny vo vykurovacom systéme.

Nesprávna funkcia trojcestného ventilu môže viesť k rôznym problémom vo vykurovacom systéme. Bol zaznamenaný prípad, kedy sa na kotli zasekával hydraulický trojcestný ventil. Po zložení spínača polohy ventilu bolo vidieť, že "tyčka" nie je úplne zalezená a po jej zatlačení alebo rozhýbaní fungovala chvíľu normálne, ale potom zostala v rovnakej polohe. Teplá voda sa prepínala bez problémov, ale pri kúrení sa ventil nevrátil tam, kam má. Takéto problémy môžu viesť k čiastočnému ohrievaniu vody v kúrení počas ohrevu TÚV, čo bolo zaznamenané napríklad pri demontáži kotla Protherm Tiger 24KTV-ZP z dôvodu neuzatvárania trojcestného ventilu. Často sa v takýchto prípadoch rieši otázka, či stačí vymeniť len membránu ventilu, alebo je nutné vymeniť celý ventil.

Iný prípad popisuje zasekávanie hydraulického trojcestného ventilu: „Po sundání spínače polohy ventilu je vidět, že ta "tyčka" není úplně zalezlá a po jejím zatlačení nebo rozhýbání zase chvíli funguje normálně a pak zase zůstane ve stejném místě. Teplá voda se přepíná bez problémů a při topení se nevrátí tam kam má.“ U kotla PROTHERM TIGER 12 KOZ bol zaznamenaný ďalší problém: „V poslednej dobe náhodne dochádza k zaujímavej poruche: počas vykurovania (kontakt termostatu ZAP) sa prestaví servopohon 3-cestného ventilu "falošne" do polohy pre okruh TÚV. V tejto polohe čerpadlo točí v okruhu TÚV a radiátorový okruh je studený. Zaznamenal som (kúrenie) opäť "falošný" presun vretena do pozície "TÚV" bez znateľného príkazu (napr. doohrev TÚV, ...). A jedenkrát došlo k presunu vretena na 2x, vysunutie a opäť zasunutie.“ Takéto správanie môže naznačovať problém s elektronikou, ovládačom alebo mechanikou ventilu.

Diagnostika a kontrola trojcestného ventilu

V každom prípade je potrebné skontrolovať funkčnosť zariadenia. Na vykonanie diagnostických opatrení musí byť regulačné zariadenie plynového kotla demontované. Demontáž je pomerne nekomplikovaná, takže takúto prácu možno vykonať aj samostatne, avšak s ohľadom na plynové zariadenie je vhodné konzultovať servisného technika.

Krok 1: Kontrola pohonu ventilu

Ďalej si krok za krokom prejdeme procesom overenia, počnúc kontrolou jednotky. Zvážte vlastnosti diagnostiky ventilov s rôznymi typmi pohonov.

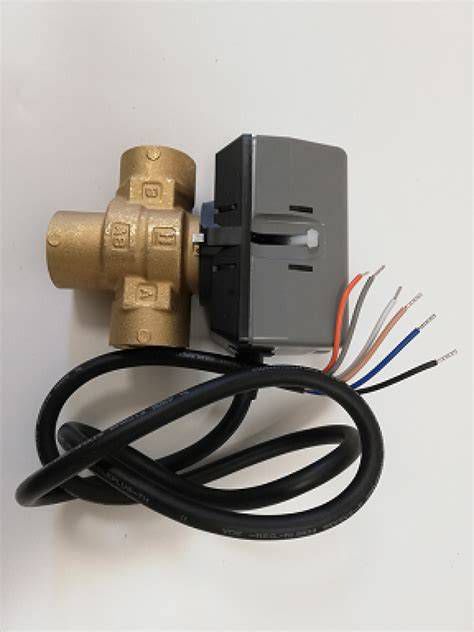

Diagnostika elektrického pohonu trojcestného ventilu

Vreteno ventilu je tradične poháňané elektrickým pohonom. Preto by sa mala najskôr skontrolovať integrita, dostupnosť napájania a funkčnosť disku. Celistvosť vonkajšej časti sa vizuálne kontroluje starostlivou kontrolou a prítomnosťou napájania a celistvosťou vnútorného mechanizmu - pomocou vhodných nástrojov. Diagnostika hnacieho konca trojcestného ventilu plynového kotla sa vykonáva pomocou rozšíreného elektrického zariadenia - testera. Pomocou tohto zariadenia môžete skontrolovať kontinuitu obvodov aj prítomnosť napájacieho napätia. Prevádzkovateľný servopohon musí preukázať pracovný proces, keď je napájacie napätie odpojené/pripojené, a to pohyb posúvača drieku ventilu. Je dovolené skontrolovať činnosť elektrického pohonu priamym pripojením mechanizmu k sieti elektrického prúdu, pričom sa použije konektor, ktorý je súčasťou pohonu.

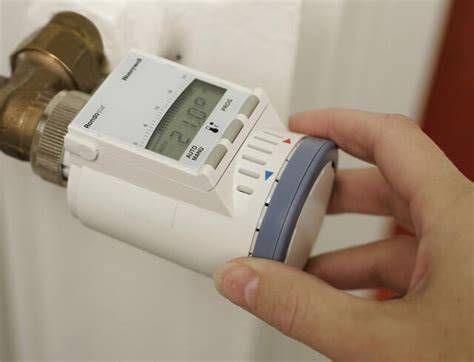

Kontrola termostatickej hlavice

Ak konštrukcia trojcestného ventilu nezabezpečuje prítomnosť elektrického pohonu, ale je ovládaná termostatickou hlavicou, je potrebné skontrolovať túto časť systému pôsobením teploty priamo na valec snímača. Napríklad môžete ohriať termostatický hlavový valec pomocou elektrického sušiča vlasov. Funkčná tepelná hlavica by mala reagovať na zmeny teploty a tlačiť/ťahať za vreteno ventilu rovnakým spôsobom, ako to robí elektrický pohon.

Kontrola hydraulicky ovládanej jednotky

Ak sa v plynovom kotlovom systéme používa ventil, ktorý reguluje prietoky a pracuje na princípe hydraulického ovládania vretena, je dosť ťažké diagnostikovať funkčnosť takého zariadenia priamo v kotlovom systéme. Zvyčajne je tento druh konštrukcie predmetom demontáže a rozobratia, po ktorej nasleduje kontrola neporušenosti pružín, tesnení, membrány a krúžkov. Podozrenia z nefunkčnosti trojcestného ventilu sa v tomto prípade dajú potvrdiť spustením plynového kotla v testovacom režime. Ak sa súčasne zistí porušenie tepelného rozvodu pozdĺž pracovných obvodov systému, ventil nepracuje správne o 90%.

Krok 2: Kontrola alokátora vlákien a tesnení

Mechanizmus zariadenia sa môže počas prevádzky opotrebovať. Okrem toho je počas prepravy chladiacej kvapaliny charakteristické hromadenie rôznych zvyškov, usadenín atď. v systéme. To všetko môže blokovať činnosť zariadenia, viesť k zasekávania a sťažovať pohyb vretena. Preto je predovšetkým potrebné vykonať vizuálnu kontrolu všetkých dostupných dielov. Ďalej sa vykoná kontrola normálneho zdvihu membrány. Spravidla, v prevádzkovom stave sa tyč pohybuje hladko, s miernym rušením. Pohyb je možné overiť pôsobením slabej sily na koniec drieku (výstup ovládača), ktorý vystupuje cez otvor kapsuly tela ventilu. Ak nie sú zaznamenané faktory klinu zdvihu tyče po celej dĺžke a tyč sa nezávisle vráti od pôvodného bodu do svojej pôvodnej polohy, potom je táto časť rozvádzača funkčná. Nakoniec sa kontrolujú prvky tesnení - guľa alebo membrána, v závislosti od prevedenia. Zatiaľ čo membrány s gumovým tesnením zvyčajne vykazujú chyby pri pretrhnutí, guľkové tesnenia sa môžu časom zdeformovať. Faktor deformácie vedie k strate tesnosti a nesprávnemu prepínaniu prietoku.

Údržba a servis trojcestného ventilu

K zabezpečeniu bezporuchovej prevádzky, zachovaniu účinnosti plynového zariadenia, neskracovaniu jeho životnosti a najmä i k naplneniu zákona č. 656/2004 Zb. (Zákon o energetike...) sa doporučuje prevádzať pravidelné prehliadky plynového zariadenia i po záručnej dobe. Odporúčame uzatvoriť medzi zákazníkom a výrobcom autorizovanou servisnou firmou zmluvu k prevádzaniu týchto prehliadok. Prehliadky si objednáva a hradí užívateľ výrobku. Ceny za prevedenie prehliadky výrobku sú zmluvné.

V prípade, že sa stretnete s problémami, ako je zasekávanie sa trojcestného prepínacieho ventilu, kedy sa "tyčka" nevracia do správnej polohy a ovplyvňuje to funkciu kúrenia, je dôležité riešiť tento problém. Môže byť potrebná výmena membrány ventilu alebo celého ventilu. V takýchto prípadoch je nevyhnutné obrátiť sa na autorizovaný servis. Domáci remeselník môže v prípade potreby vykonať niekoľko jednoduchých prác, ktoré sa odporúčajú pri údržbe kotla, avšak práce na plynovej ceste kotla by mali vykonávať len odborníci.

Kontrola trojcestného ventilu počas prehliadky

U jednotlivých zariadení prehliadky zahŕňajú mnoho dôležitých úkonov. Pri kotloch s ohrevom teplej úžitkovej vody, najmä v oblasti so značne znečistenou úžitkovou vodou a pri zníženom účinku ohrevu, je kľúčové previesť nasledovné:

• Demontovať trojcestný ventil na diely a previesť vyčistenie všetkých vnútorných častí.
• Vyčistiť vstupné sito úžitkovej vody.
• Skontrolovať stav anódy (výmena anódy nie je záručná oprava).

Demontujte ventilátor z kotla každých 3 - 5 rokov, očistite obežné koleso a ostatné povrchy od nečistôt, namažte ložiská niekoľkými kvapkami oleja. Nečakajte, až bude hluk ventilátora neznesiteľný. Venujte pozornosť stavu tesnenia medzi ventilátorom a komínom.

Výber a inštalácia trojcestného ventilu

Na trhu sú dostupné rôzne vyhotovenia zmiešavačov. Pri kúpe nového zmiešavača je potrebné počítať s cenou približne od 90 do 150 eur. Odporúča sa konzultácia s inštalatérom pred nákupom, aby sa zabezpečil výber zmiešavača zodpovedajúceho konkrétnemu vykurovaciemu systému. Do úvahy treba brať okrem iného výkon servomotora, ako aj veľkosť ventilu.

Kritériá pre výber

Pri výbere správneho trojcestného termostatického ventilu do vašej inštalácie je dôležité venovať pozornosť niekoľkým kľúčovým aspektom, ktoré ovplyvnia jeho efektívnosť a kompatibilitu so systémom vykurovania:

• Počet kontúr: Pre jednookruhové vykurovanie, vykurovanie malých miestností, sú vhodné ventily s tepelnou hlavou. Pre zložité rozvetvené systémy s mnohými okruhmi je potrebné nainštalovať miešaciu jednotku, v ktorej sa používajú ventily s automatickým elektrickým pohonom.
• Priemer závitov pripojení: Uistite sa, že priemer závitov pripojení ventilu je kompatibilný s rúrkami vo vašej inštalácii, aby sa zabezpečil správny montáž a tesnosť spojov. Čím menší je prierez prívodného potrubia, tým väčší je hydraulický odpor, pri ktorom zariadenie nefunguje správne. Preto by priemer nemal byť menší ako prierez okruhov vykurovacieho zariadenia.
• Šírka pásma (Kv): Pre optimálnu voľbu porovnajte hodnotu koeficientu kapacity ventilu uvedeného v návode s celkovým výkonom vykurovacej konštrukcie.
• Materiál ventilu: Materiál, z ktorého je vyrobené telo ventilu, má priamy vplyv na jeho odolnosť a koróznu odolnosť. Mosadz má vysokú odolnosť proti korózii a pevnosť. Okrem toho sú kohútiky s telesami vyrobenými zo zliatin na báze medi výrazne odolnejšie a ľahšie ako liatinové.
• Rozsah regulácie v °C: Skontrolujte rozsah regulácie teploty, ktorý daný ventil ponúka.
• Pracovný tlak: Je dôležité, aby ventil bol prispôsobený na prácu v tlakovom rozsahu, ktorý panuje vo vašej inštalácii.
• Spojovací prvok v balení: Ideálne je, ak je dodávaný spolu s ventilom pre jednoduchšiu montáž.

Inštalácia a pripojenie

Zariadenia s akýmkoľvek typom pohonu sa inštalujú rovnakým spôsobom. Hlavná ťažkosť nespočíva v pripojení kohútika k systému, ale pri zostavení správnej vykurovacej schémy, určenie umiestnenia ventilu v ňom a výber zariadenia. Pre presný výpočet systému musíte mať špeciálne znalosti, preto je lepšie zveriť inštaláciu kvalifikovaným odborníkom. Inštalácia trojcestného termostatického ventilu vyžaduje presné dodržiavanie inštrukcií výrobcu. Ešte pred nákupom by ste sa mali uistiť, že ventil je kompatibilný s vašou inštaláciou, čo sa týka priemeru pripojení a pracovného tlaku. Počas inštalácie treba dbať na správne tesnenie spojov, aby sa predišlo únikom. Po nainštalovaní ventilu nastavte požadovanú teplotu vody pomocou regulačného kolieska, ktoré sa zvyčajne nachádza v rozsahu 30-60 °C.

Pokyny na inštaláciu

• Termostatické prvky majú zvyčajne pevné nastavenie z výroby. Servomotory sa konfigurujú pomocou ovládačov podľa priložených pokynov.
• Pripravte si trojcestný ventil, nástroje na inštaláciu.
• Ak boli vykurovacie okruhy predtým používané - vypustite vodu.
• Umiestnite ventil za prietokom, podľa šípok na puzdre.
• Skontrolujte otvory na výrobku, zvyškové častice zo zvárania, úlomky a prach by sa do nich nemali dostať.
• Os termostatickej hlavice umiestnite kolmo na os potrubia.
• Akákoľvek montážna poloha je prijateľná, okrem prípadu, keď je pohon umiestnený pod ventilom.
• Zostavu urobte ľahko odnímateľnou pre prípadnú výmenu. Na tento účel namontujte ventil pomocou špeciálnych konektorov s vnútorným alebo vonkajším závitom a tesneniami alebo „amerických“ tvaroviek.

Všeobecné odporúčania

• Trojcestný ventil sa zapne do okruhu pred vykurovacím čerpadlom.
• Pred zariadením je nainštalovaný hrubý filter.
• Tlakomery sú nevyhnutnosťou a sú namontované pred a za ventilom.
• Na teleso nesmie pôsobiť ťahové zaťaženie, krútenie, kompresia, ohyb z prívodu vody.
• Pre správnu prevádzku pri nestabilnom tlaku pred ventilom sú nainštalované škrtiace zariadenia.
• Pri inštalácii disku by mal byť vždy umiestnený nad kohútikom.
• Dodržiavajte, prosím, odporúčania výrobcu uvedené v technickom liste.

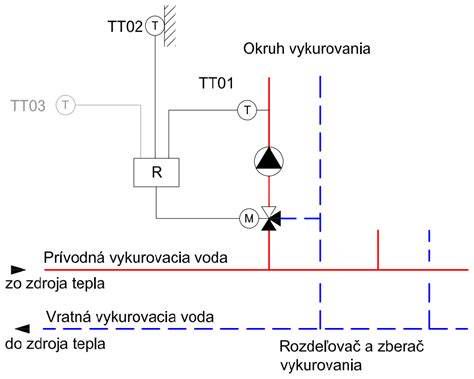

Význam a umiestnenie

Výber schémy vloženia trojcestného ventilu je zvolený s ohľadom na povahu vykurovacieho systému. Zmiešavacie a oddeľovacie ventily sú vyrezané do prívodného potrubia zo zdroja tepla, kolektora na spoji s obtokom. Vďaka tomuto pripojeniu bude prehriata chladiaca kvapalina môcť cirkulovať v malom kruhu (separácia) alebo sa bude miešať s ochladenou vodou. Na rozdelenie prietokov v okruhu sa zariadenie niekedy umiestňuje na spätné potrubie v mieste spojenia s obtokovým mostíkom. Vo všetkých prípadoch je ventil namontovaný spárované s obehovým čerpadlom. Obchvat - záložná cesta pre chladiacu kvapalinu, zabezpečenie prevádzky systému v núdzových situáciách. Je vyrobený vo forme prepojky medzi prívodným a spätným potrubím.

Ktorým výrobcom možno dôverovať?

Kvalita regulačných ventilov má priamy vplyv na životnosť vykurovacieho systému. Trh ponúka veľký výber uzatváracích a regulačných ventilov renomované značky a neznáme spoločnosti. K popredným výrobcom, ktorých produkty sa vyznačujú spoľahlivosťou, patria:

• Esbe (Švédsko): Ventily vedú v rebríčkoch popularity Švédska značka Esbe, vyznačujúce sa spoľahlivosťou a odolnosťou.
• Danfoss (Dánsko): Trojcestné plne automatické ventily s vysokou presnosťou nastavenia vyrába spoločnosť Danfoss (Dánsko).
• Honeywell (USA): Produkty Americká značka Honeywell sa vyznačujú jednoduchým dizajnom a ľahkou inštaláciou.
• Navien (Kórea): Nemenej kvalitné produkty vyrába aj Kórejský koncern Navien.
• Valtec: Kombinácia prijateľnej ceny a kvality je charakteristickým znakom týchto ventilov Spoločnosť Valtec. Najdostupnejšie vyrábajú spoločné podniky s továrňami v Rusku (Valtec).

Cena trojcestného ventilu

Najdrahšie modely sú - vybavené vysoko presnými senzormi a programovateľnými tepelnými režimami. Podľa nastavených hodnôt menia automatické regulátory teplotu cirkulujúcej vody v závislosti od dennej doby. A tiež cena závisí od výrobcu. Neodporúča sa šetriť na funkčnosti zariadenia, pretože správne zvolený trojcestný automatický ventil pomôže znížiť spotrebu paliva až o 50 %.
