Trojcestný Zmiešavací Ventil s Termohlavicou: Princíp Fungovania a Použitie

Trojcestný ventil je neoddeliteľnou súčasťou mnohých hydraulických, vykurovacích a klimatizačných systémov. Jeho primárnou úlohou je efektívna kontrola prietoku média, ako je voda, olej alebo plyn, medzi tromi rôznymi pripojovacími portami. Často sa označuje aj ako trojcestný zmiešavač.

V závislosti od svojej konštrukcie dokáže trojcestný ventil buď spojiť dva samostatné prúdy média do jedného, čo sa označuje ako miešací trojcestný ventil, alebo rozdeliť jeden prúd na dva samostatné výstupy. Tieto ventily nachádzajú široké uplatnenie v systémoch, kde je nevyhnutná precízna regulácia teploty, tlaku alebo prietoku média. Vďaka svojej konštrukcii umožňujú plynulé a efektívne riadenie pohybu kvapalín či plynov v komplexných systémoch, čo v konečnom dôsledku prispieva k optimalizácii celkovej prevádzky inštalácie.

Zmiešavací ventil je kľúčovým prvkom vykurovacích systémov, ktorý umožňuje reguláciu teploty prostredníctvom miešania horúcej vody z primárneho okruhu (zdroja tepla, napr. kotla) a chladnejšej vody z vratného potrubia vykurovacieho systému. Táto funkcia je zásadná pre dosiahnutie optimálnej teploty na oboch stranách systému a predovšetkým pre ochranu samotného zdroja tepla.

Princíp Fungovania a Hlavné Ciele Použitia

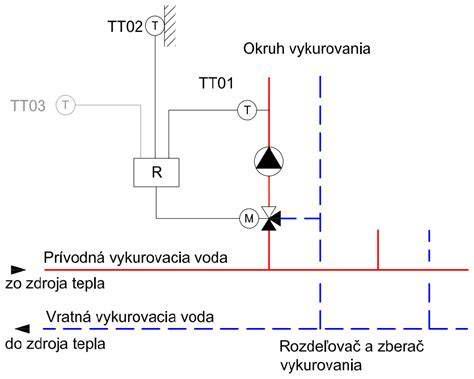

Fungovanie trojcestného ventilu spočíva v premyslenom riadení prietoku média medzi tromi portami. V závislosti od polohy vnútorného riadiaceho prvku, médium môže byť smerované do jedného z dvoch výstupov, alebo môže dôjsť k jeho zmiešaniu v požadovaných pomeroch. Vo vnútri ventilu dochádza k zmene cesty prietoku média otáčaním vretena alebo gule. Keď je vreteno v určitej polohe, médium preteká prvým výstupom; v inej polohe je prietok presmerovaný do druhého výstupného portu. V prípade miešacieho ventilu pohyb vretena umožňuje spojenie dvoch prúdov média do jedného, čo umožňuje presnú reguláciu teploty alebo tlaku. Cez jeden vstup ventilu je napájaná vyhrievaná chladiaca kvapalina, cez iný - ochladený prúd z návratu. Voda zmiešaná na optimálnu teplotu vychádza z výstupného potrubia.

Termostatická regulácia

Trojcestný termostatický ventil je špeciálny typ ventilu, ktorý automaticky reguluje teplotu média (napr. vody) v systéme. Vďaka vstavanému termostatu presne riadi miešanie teplej a studenej vody, čo umožňuje udržiavať stálu, nastavenú teplotu v inštalácii. Vo vnútri, pod nastavovacím prvkom, sa nachádza teplotne citlivý senzor - nádoba naplnená kvapalnou alebo plynnou látkou. Pri zahrievaní sa obsah nádoby rozpína a pôsobí na ovládač, čo spôsobí, že mechanizmus začne fungovať.

Termostatický miešací ventil funguje na princípe dynamickej regulácie prietoku vody. Vnútorný mechanizmus obsahuje termostatický prvok, ktorý reaguje na zmeny teploty vody prechádzajúcej ventilom. Ak teplota na výstupe klesne, ventil zníži množstvo studenej vody a zvýši prítok teplej. Opačný proces nastáva v momente, keď teplota na výstupe začne klesať - ventil znižuje množstvo studenej vody a zvyšuje prítok teplej. Vďaka termostatu je proces regulácie teploty plynulý a rýchly, čo eliminuje náhle skoky teploty a zlepšuje komfort používania systému.

HLAVNÝM CIEĽOM POUŽÍVANIA ZMIEŠAVAČOV JE ZABRÁNIŤ "STUDENÉMU NÁVRATU". Vďaka miešaniu médií môžeme zvýšiť teplotu vody vracajúcej sa do kotla (alebo iného zdroja tepla - krbu s vodným plášťom, elektrického kotla či tepelného čerpadla). Zvýšenie teploty návratu umožňuje zabrániť kondenzácii pary na stenách kotla alebo podobného vykurovacieho zariadenia, ktoré používame. To znamená, že v dlhodobom horizonte sa vyhneme korózii vnútri kotla. Korózia, teda hrdzavenie oceľových prvkov kotla, má zásadný vplyv na jeho životnosť a prevádzku. Zmiešavacie ventily umožňujú vyrovnanie zaťaženia všetkých odberateľov tepla.

Aby sa predišlo korózii kotla, je potrebné nastaviť ventil tak, aby voda vracajúca sa do kotla mala teplotu najmenej 50-55°C. Pri nízkoteplotných systémoch, v ktorých zariadenie pracuje napríklad na 45°C (kondenzačné kotly alebo tepelné čerpadlá), by mala byť teplota návratu primerane nižšia.

Konštrukcia a Komponenty

Trojcestný ventil je kovové T-kusy s tromi ramenami, vybavené nastavovacou podložkou na vrchu. Telo je zvyčajne vyrobené z kvalitnej mosadze typu DZR (s ochranou proti vylúhovaniu zinku), čo zabezpečuje odolnosť voči korózii. Tradične je teleso zariadenia vyrobené aj z bronzu, liatiny a iných materiálov s antikoróznym povlakom.

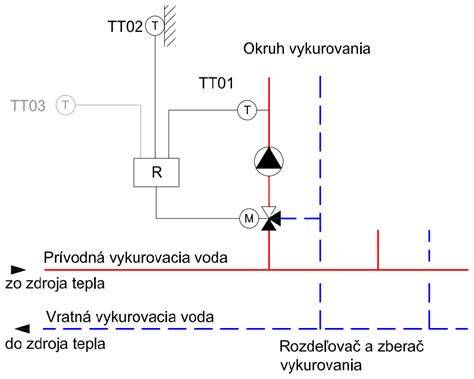

Kľúčovým prvkom v konštrukcii trojcestného ventilu je vnútorný mechanizmus, ktorý riadi prietok média medzi tromi portami, čo umožňuje presné riadenie smeru a množstva prietoku. Regulačný prvok je tyč alebo guľa, ktorý sa nachádza vo vnútri trojcestného ventilu. Keď teplota prekročí nastavené hodnoty, tento prvok zníži prietok kvapaliny z jedného z kanálov.

Hlavné konštrukčné prvky trojcestného ventilu zahŕňajú:

• Bývanie (telo)
• Sedlo
• Sklad
• Vykladacia komora (pod tlakom)
• Kužeľ
• Vložiť
• Tesnenie žľazy
• 3 potrubia - spoločné, priame a obtokové.

Ventily sú vybavené nastavovacím ručným kolieskom so stupnicou a koncovými dorazmi pre presné nastavenie. Tesnenie z EPDM zaručuje spoľahlivú funkciu pri rôznych prevádzkových teplotách. Hlavné časti ventilu je možné vymeniť alebo pretesniť, pričom sú k dispozícii sady tesnení alebo kompletné renovačné sady.

Typy Trojcestných Ventilov

Trojcestný ventil možno klasifikovať podľa konštrukcie, účelu a spôsobu ovládania.

Typy podľa Funkcie

Primárne sa trojcestné ventily delia na dva základné typy: miešacie a rozdeľovacie (separačné).

• Miešacie trojcestné ventily: Konštrukcia miešacieho trojcestného ventilu je zvyčajne komplexnejšia, pretože musí efektívne kombinovať dva rôzne prúdy média s cieľom dosiahnuť jednotnú teplotu alebo iné požadované parametre. Tieto ventily sú vybavené špeciálnymi vnútornými kanálmi a tryskami, ktoré zabezpečujú rovnomerné miešanie médií. Zmiešavací ventil má jeden vstup a dva výstupy. Jeho hlavnou úlohou je regulácia teploty pracovnej tekutiny kombináciou vysokoteplotných a nízkoteplotných tokov. Termostatický zmiešavací trojcestný ventil automaticky prispôsobuje pomer miešania meniacim sa podmienkam, čím zaisťuje stálu teplotu vody na výstupe.
• Rozdeľovacie (separačné) trojcestné ventily: V prípade rozdeľovacích ventilov je schéma konštrukcie o niečo jednoduchšia, avšak stále musí zabezpečovať presné riadenie prietoku pre spoľahlivú prevádzku v rôznych prevádzkových podmienkach. Rozdeľovacie ventily sa používajú vtedy, keď je potrebné súčasne dodávať chladiacu kvapalinu vo viacerých smeroch. V skutočnosti ide o zariadenie, ktoré vytvára stabilný prietok pri nastavenej teplote.

Zmiešavacie ventily sa zvyčajne vyskytujú v dvoch variantoch - 3-cestné ventily a 4-cestné ventily. Medzi zmiešavačmi je rozhodne najpopulárnejší 3-cestný ventil. Štvorcestný zmiešavací ventil má štyri prietokové porty a môže súčasne fungovať ako miešací aj rozdeľovací ventil. Umožňuje zároveň regulovať teplotu na prívode a návrate, čo je obzvlášť užitočné v zložitejších inštaláciách, napríklad s kotlami na tuhé palivá. Jeho konštrukcia zvyšuje teplotu spiatočky do kotla, čo zvyšuje jeho odolnosť voči korózii.

Typy podľa Konštrukcie Mechanizmu

• Sedlové ventily: Princíp činnosti je založený na vertikálnom pohybe tyče, čím sa nastavuje „sedlo tyče“. Tento typ patrí medzi zmiešavacie ventily a ovládanie sa často vykonáva elektromechanickým pohonom.
• Rotačné ventily: Kľúčovým prvkom je rotačný sektor. Počas pohybu pôsobí tyč na guľový ventil, ktorý čiastočne alebo úplne preruší prívod chladiacej kvapaliny. Táto schéma nastavenia sa nazýva „loptička“. Tieto zariadenia majú zvýšenú odolnosť proti opotrebovaniu a sú prispôsobené veľkým teplotným rozdielom.

Typy podľa Ovládania

Ovládanie trojcestného ventilu môže byť realizované rôznymi spôsobmi, v závislosti od špecifík systému. Pohon je ovládací prvok, ktorý spôsobuje pohyb ovládacej tyče (gule) a zabezpečuje fungovanie celého zariadenia.

• Ručné: Najjednoduchší pohon, kde sa nastavenie vykonáva otočením plastového uzáveru alebo páky.
• Termostatické: Vybavené termostatickou hlavicou alebo patrónou, ktorá reaguje na zmeny teploty média a automaticky reguluje polohu ventilu. Vnútorná dutina obsahuje tepelne citlivý prvok uzavretý v špeciálnej nádobe. Pohon sa dá ľahko odstrániť a používa sa pre výrobky s malým priemerom používané pri vykurovaní domácností. Termostatická hlavica vybavená teplotne citlivým senzorom, umiestneným v potrubí a pripojeným k pohonu špeciálnou kapilárnou trubicou, vykonáva presnejšie nastavenie ako jednoduchý termostat.
• Elektrické (s pohonom/servopohonom): Elektricky ovládané ventily môžu byť riadené ovládačom s teplotnými snímačmi alebo servopohonom. Citlivé senzory merajú teplotu chladiacej kvapaliny, prenášajú informácie do ovládača, ktorý vydáva signál a spôsobuje, že mechanizmus pracuje. Takéto pohonné zariadenie vykonáva veľmi presné nastavenie. Elektrické pohony sú najčastejšie používané vďaka presnosti ovládania a ľahkej integrácii so systémami automatizácie budov. Prítomnosť elektrického alebo servopohonu umožňuje naprogramovať teplotný režim podľa dennej doby, poskytuje vyššiu presnosť a automatizáciu.
• Hydraulické/Pneumatické: Používajú tlak kvapaliny alebo vzduchu na ovládanie ventilu, často v priemyselných aplikáciách. Pneumatické pohony využívajú stlačený vzduch na zmenu polohy ventilu a sú bežne používané v priemyselných inštaláciách, kde je kľúčová bezpečnosť. Hydraulické pohony fungujú na princípe tlaku kvapaliny a používajú sa tam, kde je potrebná vysoká sila riadenia, napríklad v náročných priemyselných podmienkach.

Trojcestný ventil s pohonom je ventil s tromi priechodnými portami, ktorý je vybavený pohonom - zariadením, ktoré automaticky riadi polohu ventilu. Umožňuje diaľkové ovládanie ventilu a automatizáciu jeho činnosti. Vďaka pohonu môže ventil presne kontrolovať prietok médií, byť integrovaný do systémov automatizácie a reagovať na signály zo senzorov. Vo väčšine trojcestných ventilov s pohonom je pohon zvyčajne prídavným, autonómnym zariadením, ktoré je možné namontovať na trojcestný ventil a ktoré možno tiež odpojiť. Po odpojení pohonu môže byť ventil stále obsluhovaný manuálne, ak je na to prispôsobený. Automatický pohon na 230V môže byť synchronizovaný s automatikou kotla alebo izbovým regulátorom teploty.

Využitie Trojcestných Zmiešavacích Ventilov

Trojcestné ventily nachádzajú široké uplatnenie v mnohých oblastiach, od priemyselných systémov až po domáce inštalácie.

Vykurovacie a Klimatizačné Systémy

• Podlahové vykurovanie: Trojcestný termostatický ventil je kľúčovým prvkom v inštaláciách podlahového vykurovania. Jeho hlavnou funkciou je kontrola teploty vody dodávanej do systému, čo zabezpečuje rovnomerné rozdelenie tepla v celom priestore. Ventil zabraňuje situáciám, v ktorých by príliš vysoká teplota mohla poškodiť podlahové vykurovanie alebo znížiť jeho účinnosť. Trojcestný ventil pre podlahové kúrenie sa používa na to, aby sa vykurovacie médium dostalo do systému pri vopred stanovenej konštantnej teplote.
• Ústredné kúrenie (ÚK): Termostatický miešací ventil v systémoch ústredného kúrenia (ÚK) zohráva kľúčovú úlohu v udržiavaní správnej teploty vody, ktorá zásobuje vykurovacie systémy. Jeho základnou funkciou je regulácia pomeru medzi teplou a studenou vodou, čo umožňuje stabilizáciu teploty vody cirkulujúcej v okruhu. V inštaláciách ústredného kúrenia trojcestné miešacie ventily pomáhajú udržiavať stabilnú teplotu vykurovacieho média, čo prispieva k zníženiu spotreby energie a zlepšeniu tepelného komfortu v budovách.
• Tepelné čerpadlá a kotly na tuhé palivá: Trojcestný ventil s pohonom pre tepelnú čerpadlo môže byť použitý na riadenie smeru prietoku vykurovacieho média medzi rôznymi okruhmi, čím optimalizuje činnosť systému centrálneho vykurovania. Používajú sa aj pre kotly na tuhé palivá na boj proti kondenzácii vo vratnom okruhu.
• Systémy teplej úžitkovej vody (TÚV): Termostatické ventily zohrávajú kľúčovú úlohu v ochrane pred popálením v inštaláciách teplej úžitkovej vody. V situáciách, keď je potrebné ohriatie vody v zásobníku nad 60 °C na elimináciu baktérií Legionella, miešací trojcestný ventil tiež plní dôležitú funkciu. Napriek vysokej teplote vody v zásobníku, termostatický miešací ventil znižuje teplotu úžitkovej vody dodávanej do kohútikov, čím zaisťuje bezpečnosť používateľov.
• Klimatizačné systémy: Pomáhajú presne prispôsobiť teplotu a prietok vzduchu, čím zvyšujú komfort používateľov. V klimatizačných systémoch pomáhajú trojcestné ventily presne prispôsobiť teplotu a prietok vzduchu, čo vedie k vyššiemu komfortu používateľov.

Priemyselné Inštalácie

V priemyselných inštaláciách sa trojcestné ventily používajú na reguláciu prietoku rôznych typov tekutín, ako je vzduch, voda, para, rôzne korozívne médiá, bahno, olej, tekuté kovy a rádioaktívne médiá. Sú kľúčové v systémoch, ktoré vyžadujú dynamickú kontrolu parametrov.

Trojcestný Kohút pre Zdravotnícke Účely

V zdravotníctve nachádza trojcestný kohút špecifické uplatnenie. Je určený na riadenie toku infúznych tekutín počas aplikácie a umožňuje zmenu infúznej dráhy. Tento sterilný ventil je nevyhnutný pre bezpečné a efektívne podávanie viacerých infúzií alebo liečiv súčasne, čo je kľúčové v kritickej starostlivosti a pri dlhodobých terapiách.

Výhody Trojcestných Ventilov s Pohonom

Trojcestné ventily s pohonom ponúkajú mnoho významných výhod v systémoch vykurovania a chladenia, čo ich robí populárnou voľbou v moderných inštaláciách. Vďaka automatizácii ich fungovania môžu používatelia očakávať zlepšenie efektívnosti a komfortu pri obsluhe systémov.

• Presná regulácia prietoku: Pohon umožňuje extrémne jemné nastavenie polohy ventilu, čo vedie k presnejšej regulácii teploty a prietoku média.
• Diaľkové ovládanie: Možnosť ovládania ventilu na diaľku prostredníctvom riadiaceho systému alebo aplikácie zvyšuje komfort a flexibilitu.
• Úspora energie: Optimalizáciou prietoku a teploty média môžu ventily s pohonom výrazne prispieť k zníženiu spotreby energie.
• Zvýšená životnosť systému: Stabilná a kontrolovaná prevádzka pomáha predchádzať tepelným šokom a preťaženiu komponentov, čo predlžuje životnosť celého vykurovacieho systému.
• Jednoduchá adaptácia na meniace sa podmienky: Automatické nastavenie podľa signálov zo senzorov umožňuje ventilu rýchlo reagovať na zmeny v požiadavkách na vykurovanie alebo chladenie.

Správne zvolený trojcestný automatický ventil pomôže znížiť spotrebu paliva až o 50 %.

Výber a Inštalácia Trojcestného Ventilu

Pri výbere správneho trojcestného ventilu do vašej inštalácie je dôležité venovať pozornosť niekoľkým kľúčovým aspektom, ktoré ovplyvnia jeho efektívnosť a kompatibilitu so systémom vykurovania.

Kritériá pre Výber

Pri výbere trojcestného ventilu s pohonom je dôležité zohľadniť parametre, ktoré zabezpečia optimálnu činnosť v danej inštalácii:

• Priemer závitov pripojení: Musí byť kompatibilný s rúrkami vo vašej inštalácii, aby sa zabezpečil správny montáž a tesnosť spojov. Pre domáce systémy sa zvyčajne vyberajú modely s priemerom 3/4″ a 1″.
• Materiál ventilu: Má priamy vplyv na jeho odolnosť a koróznu odolnosť. Najodolnejšie ventily sú vyrobené z nehrdzavejúcej ocele, bronzu alebo mosadze.
• Rozsah regulácie teploty (°C): Skontrolujte rozsah regulácie teploty, ktorý daný ventil ponúka. Požadovaná výstupná teplota sa dosiahne zmiešaním horúceho média z kotla so spätným médiom zo systému.
• Pracovný tlak: Je dôležité, aby ventil bol prispôsobený na prácu v tlakovom rozsahu, ktorý panuje vo vašej inštalácii.
• Typ pohonu: Pohon môže byť elektrický, pneumatický alebo hydraulický.
• Počet okruhov: Pre jednookruhové vykurovanie, vykurovanie malých miestností, sú vhodné ventily s tepelnou hlavou. Pre zložité rozvetvené systémy s mnohými okruhmi je potrebné nainštalovať miešaciu jednotku, v ktorej sa používajú ventily s automatickým elektrickým pohonom.
• Šírka pásma: Pre optimálnu voľbu porovnajte hodnotu koeficientu kapacity ventilu uvedeného v návode s celkovým výkonom vykurovacej konštrukcie.

Tabuľka nižšie uvádza bežné rozmery závitov a ich ekvivalentné označenia DN:

Pokyny pre Inštaláciu

Správna montáž trojcestného ventilu je kľúčová pre jeho správnu funkciu a dlhú životnosť. Pri inštalácii je potrebné dodržiavať niekoľko základných krokov:

1. Pripravte si trojcestný ventil a nástroje na inštaláciu. Ak boli vykurovacie okruhy predtým používané, vypustite vodu.
2. Umiestnite ventil za prietokom, podľa šípok na puzdre, ktoré označujú smer prietoku. Skontrolujte otvory na výrobku, zvyškové častice zo zvárania, úlomky a prach by sa do nich nemali dostať.
3. Pri inštalácii zmiešavacieho ventilu nesmie byť jeho pohon alebo termostatická hlavica umiestnená smerom nadol. Os termostatickej hlavice umiestnite kolmo na os potrubia.
4. Zostavu urobte ľahko odnímateľnou pre prípadnú výmenu. Na tento účel namontujte ventil pomocou špeciálnych konektorov s vnútorným alebo vonkajším závitom a tesneniami alebo „amerických“ tvaroviek.
5. Trojcestný ventil by mal byť namontovaný pred čerpadlom. Takéto umiestnenie umožňuje efektívne miešanie alebo rozdeľovanie prúdov média pred jeho prečerpaním a zabezpečuje stabilný prietok a bráni kavitácii. Ventil môže byť namontovaný ako na prívodnom, tak aj na vratnom potrubí, v závislosti od požadovaného efektu.
6. Pred zariadením je nainštalovaný hrubý filter. Tlakomery sú nevyhnutnosťou a sú namontované pred a za ventilom.
7. Na teleso nesmie pôsobiť ťahové zaťaženie, krútenie, kompresia, ohyb z prívodu vody. Pre správnu prevádzku pri nestabilnom tlaku pred ventilom sú nainštalované škrtiace zariadenia.
8. Pri inštalácii treba dbať na správne tesnenie spojov, aby sa predišlo únikom. Dodržiavajte odporúčania výrobcu uvedené v technickom liste.
9. Nastavenie 3-cestného ventilu závisí od cieľovej teploty, ktorú chcete dosiahnuť. Pri manuálnom nastavení je potrebné ventil postupne regulovať a sledovať teplotu v okruhu, až kým nedosiahnete optimálne hodnoty. Pri systémoch s automatickým ovládaním servopohonom sa nastavenia obvykle konfigurujú v regulátore. Po nainštalovaní ventilu sa nastaví požadovaná teplota vody pomocou regulačného kolieska, zvyčajne v rozsahu 30-60 °C.

Poprední Výrobcovia a Cena

Na trhu je veľký výber uzatváracích a regulačných ventilov od renomovaných značiek aj neznámych spoločností. Cena trojcestného ventilu s pohonom závisí od typu pohonu a veľkosti ventilu. Štandardné modely s pripojovacími rozmermi 1 palec alebo 5/4 palca sa pohybujú v cenovom rozmedzí 90-150 €. Ceny môžu vzrásť v prípade ventilov so špeciálnymi požiadavkami, napríklad s pohonmi so zvýšeným výkonom alebo vyrobenými z odolnejších materiálov. Najdrahšie modely sú vybavené vysoko presnými senzormi a programovateľnými tepelnými režimami.

Medzi popredných výrobcov patria:

• Esbe (Švédsko): Vedie v rebríčkoch popularity, vyznačuje sa spoľahlivosťou a odolnosťou.
• Navien (Kórea): Vyrába kvalitné produkty.
• Danfoss (Dánsko): Vyrába plne automatické ventily s vysokou presnosťou nastavenia.
• Honeywell (USA): Produkty sa vyznačujú jednoduchým dizajnom a ľahkou inštaláciou.
• Valtec (Rusko/Taliansko): Ponúka kombináciu prijateľnej ceny a kvality.
