Ako funguje trojcestný zmiešavací ventil a jeho využitie v kúrení

Trojcestný ventil je kľúčovým komponentom v mnohých hydraulických, vykurovacích a klimatizačných systémoch. Jeho primárnou funkciou je efektívna kontrola prietoku média, ako je voda, olej alebo plyn, medzi tromi rôznymi pripojovacími portami. Tieto ventily nachádzajú široké uplatnenie v systémoch, kde je nevyhnutná precízna regulácia teploty, tlaku alebo prietoku média. Hlavnou úlohou trojcestného ventilu v rôznych priemyselných odvetviach a domácich inštaláciách ústredného kúrenia je regulácia smeru prietoku média.

Čo sú to trojcestné ventily a ich základná funkcia?

Zmiešavacie ventily slúžia na zmiešavanie dvoch kvapalín s rôznou teplotou v takom pomere, aby bola z ventilu docielená konkrétna požadovaná výstupná teplota. Trojcestné ventily zmiešavajú z dvoch prívodov do jedného výstupu, zmiešavaním teda znižujú alebo zvyšujú prietok v jednotlivých prívodoch. Trojcestný ventil sa nazýva často aj trojcestný zmiešavač. Inštaluje sa do vykurovacieho systému, aby bolo možné regulovať objemové prietoky. Spadajú sem napríklad stanovená prívodná teplota, ale aj regulácia teploty spiatočky. Vďaka svojej konštrukcii umožňujú plynulé a efektívne riadenie pohybu kvapalín či plynov v komplexných systémoch, čo vedie k optimalizácii celkovej prevádzky inštalácie.

Konštrukcia a princíp fungovania trojcestného ventilu

Základné prvky dizajnu

Trojcestný ventil má tvar T, pričom jeho konštrukcia zahŕňa teleso z mosadzných zliatin, liatiny alebo iných materiálov s antikoróznym povlakom. Teleso (mosadz, bronz, liatina alebo uhlíková oceľ) je vybavené tromi rúrami a uzamykacím zariadením. Z vonkajšej strany má ventil tri pripojovacie hrdlá, ktoré sa môžu líšiť priemerom.

V miešacej batérii sú dva vstupné otvory a jeden výstupný otvor, zatiaľ čo pri delení má ventil dve výstupné rúry a jednu vstupnú. Regulačný prvok, ktorým je tyč alebo guľa, sa nachádza vo vnútri trojcestného ventilu. Guľové ventily majú vyšší prietok, pretože ich regulačné prvky vytvárajú nízky hydraulický odpor.

Kľúčovým prvkom je vnútorný mechanizmus zodpovedný za riadenie prietoku, ktorý umožňuje precíznu kontrolu smeru a objemu prietoku. Medzi komponenty trojcestného ventilu typicky patria: teleso (zvyčajne liate z mosadze alebo bronzu s galvanickým povlakom, slúži ako ochranná a dekoratívna funkcia a má tri závitové pripojenia), vložka ventilu, kužeľ ventilu, leštený driek ventilu, sedlo ventilu, odľahčovacia komora a upchávka. Typ uzávierky môže byť valcový, guľový alebo kužeľový.

Ako to funguje?

Fungovanie trojcestného ventilu spočíva v premyslenom riadení prietoku média medzi tromi portami. Schéma fungovania tohto zariadenia spočíva v riadení prietoku média medzi tromi portami: vstupným a dvoma výstupnými. V závislosti od polohy vnútorného riadiaceho prvku môže byť médium smerované do jedného z dvoch výstupov, alebo môže dôjsť k jeho zmiešaniu v požadovaných pomeroch.

Vo vnútri ventilu dochádza k zmene cesty prietoku média otáčaním vretena alebo gule. Keď teplota prekročí nastavené hodnoty, tento prvok zníži prietok kvapaliny z jedného z kanálov. Vo vnútri, pod nastavovacím prvkom, sa nachádza teplotne citlivý senzor - nádoba naplnená kvapalnou alebo plynnou látkou. Pri zahrievaní sa obsah nádoby rozpína a pôsobí na ovládač, čo spôsobí, že mechanizmus začne fungovať.

Dôležité je, že zariadenie presmeruje tok namiesto toho, aby ho blokovalo. Poloha ventilu (páky) určuje vykonanú činnosť: rozdelenie prietoku vody na dva vývody alebo zlúčenie teplej a studenej vody.

Typy trojcestných ventilov

Trojcestné ventily sa primárne delia na dva základné typy, a to miešacie a rozdeľovacie, no dajú sa klasifikovať aj podľa konštrukcie a metódy riadenia.

Klasifikácia podľa funkcie v systéme

• Miešacie trojcestné ventily: Tieto ventily zmiešavajú horúcu vodu a ochladený prúd, čím znižujú teplotu chladiacej kvapaliny. Sú vybavené jedným výstupom a dvoma vstupmi a používajú sa na reguláciu teploty prietoku. Konštrukcia miešacieho trojcestného ventilu je zvyčajne komplexnejšia, pretože musí efektívne kombinovať dva rôzne prúdy média s cieľom dosiahnuť jednotnú teplotu alebo iné požadované parametre. Tieto ventily sú vybavené špeciálnymi vnútornými kanálmi a tryskami, ktoré zabezpečujú rovnomerné miešanie médií. Ich hlavnou úlohou je regulácia teploty pracovnej tekutiny kombináciou vysokoteplotných a nízkoteplotných tokov. Odporúča sa inštalovať ich do vykurovacích systémov s kotlami a v systémoch „teplej podlahy“.
• Oddeľovacie (separačné) trojcestné ventily: Tieto ventily bez zmeny teploty rozdelia tok na dve časti. Majú jedno vstupné potrubie a dve výstupné potrubia, pričom sa používajú na presmerovanie toku do rôznych okruhov. V prípade rozdeľovacích ventilov je schéma konštrukcie o niečo jednoduchšia, avšak stále musí zabezpečovať presné riadenie prietoku pre spoľahlivú prevádzku. Rozdeľovacie ventily sa používajú vtedy, keď je potrebné súčasne dodávať chladiacu kvapalinu vo viacerých smeroch. V skutočnosti ide o zariadenie, ktoré vytvára stabilný prietok pri nastavenej teplote. Tieto ventily sú inštalované v sieťach, cez ktoré sa dodáva ohriaty vzduch, ako aj vo vodovodných systémoch. V zariadeniach separačného typu je vreteno vybavené dvoma ventilmi namontovanými vo výstupných potrubiach.

Klasifikácia podľa metódy riadenia

Pohon je ovládací prvok, ktorý spôsobuje pohyb ovládacej tyče (gule) a zabezpečuje fungovanie celého zariadenia. Pohonné jednotky môžu byť buď elektromechanické, pneumatické, hydraulické a manuálne.

• Manuálne ovládanie: Najjednoduchší pohon, kde sa nastavenie vykonáva otočením plastového uzáveru.
• Termostatické pohony: Vnútorná dutina obsahuje tepelne citlivý prvok uzavretý v špeciálnej nádobe. Po zahriatí zväčšuje svoj objem, ovplyvňuje tyč a spôsobuje, že celý mechanizmus funguje. Termostatická hlavica je vybavená teplotne citlivým senzorom, umiestneným v potrubí a pripojeným k pohonu špeciálnou kapilárnou trubicou. Vykonáva presnejšie nastavenie ako jednoduchý termostat.
• Elektrické pohony s regulátorom / servopohony: Citlivé senzory merajú teplotu chladiacej kvapaliny, prenášajú informácie do ovládača, ktorý vydáva signál a spôsobuje, že mechanizmus pracuje. Takéto pohonné zariadenie vykonáva veľmi presné nastavenie. Elektricky ovládané ventily môžu byť riadené ovládačom s teplotnými snímačmi alebo servopohonom. Prítomnosť elektrického alebo servopohonu umožňuje naprogramovať teplotný režim podľa dennej doby. Servo je zjednodušená verzia predchádzajúceho typu, kde vo ventile nie je žiadny ovládač a pohon prijíma signály zo snímača a priamo ovláda tyč.
• Pneumatické a hydraulické pohony: Pneumatické pohony využívajú stlačený vzduch na zmenu polohy ventilu a sú bežne používané v priemyselných inštaláciách, kde je kľúčová bezpečnosť. Hydraulické pohony fungujú na princípe tlaku kvapaliny a používajú sa tam, kde je potrebná vysoká sila riadenia, napríklad v náročných priemyselných podmienkach.

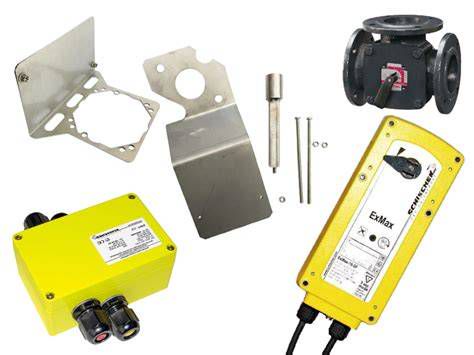

Trojcestný ventil s pohonom

Trojcestný ventil s pohonom je ventil s tromi priechodnými portami (nazývanými bežne cestami), ktorý je vybavený pohonom - zariadením, ktoré automaticky riadi polohu ventilu. Pohon môže byť pneumatický, elektrický alebo hydraulický. Umožňuje diaľkové ovládanie ventilu a automatizáciu jeho činnosti. Vďaka pohonu môže ventil presne kontrolovať prietok médií, byť integrovaný do systémov automatizácie a reagovať na signály zo senzorov.

Vo väčšine trojcestných ventilov s pohonom je pohon zvyčajne prídavným, autonómnym zariadením, ktoré je možné namontovať na trojcestný ventil a ktoré možno tiež odpojiť. V praxi to znamená, že trojcestný ventil a pohon sú dva samostatné prvky, ktoré sú spojené za účelom automatizácie práce ventilu. Pohon je namontovaný na ventile, aby automaticky riadil jeho polohu, ale môže byť odpojený, keď je to potrebné, napríklad na výmenu, údržbu alebo opravu. Po odpojení pohonu môže byť ventil stále obsluhovaný manuálne, ak je na to prispôsobený.

Ventil s pohonom sa používa na presné riadenie prietoku médií v systémoch vykurovania, chladenia a priemyselných zariadeniach. Vďaka pohonu môže ventil automaticky regulovať prietok kvapalín alebo plynov, čo je kľúčové v systémoch, ktoré vyžadujú dynamickú kontrolu parametrov. Pohon, riadený systémom automatizácie, presne reguluje polohu ventilu, čo umožňuje presné prispôsobenie pomerov prietoku. Vďaka tomu je možné dynamicky riadiť teplotu a tlak v systéme.

Trojcestné ventily s pohonom ponúkajú mnoho významných výhod v systémoch vykurovania a chladenia, čo ich robí populárnou voľbou v moderných inštaláciách. Medzi výhody patrí presná regulácia prietoku, diaľkové ovládanie, úspora energie, zvýšená životnosť systému a jednoduchá adaptácia na meniace sa podmienky.

Trojcestný ventil s termostatom

Trojcestný ventil s termostatom, známy aj ako trojcestný termostatický ventil, je špeciálny typ ventilu, ktorý automaticky reguluje teplotu média (napr. vody) v systéme. Vďaka vstavanému termostatu presne riadi miešanie teplej a studenej vody, čo umožňuje udržiavať stálu, nastavenú teplotu v inštalácii. Tento ventil sa často používa v systémoch ústredného kúrenia a v inštaláciách teplej úžitkovej vody. Jeho výhodou je automatizácia procesu regulácie teploty, čo zvyšuje komfort používania a energetickú efektívnosť systému.

V praxi eliminuje potrebu ručného nastavovania, čím zaisťuje stabilnú a bezpečnú prevádzku inštalácie a minimalizuje riziko prehriatia alebo ochladenia média. Termostatický zmiešavací trojcestný ventil automaticky prispôsobuje pomer miešania meniacim sa podmienkam, čím zaisťuje stálu teplotu vody na výstupe. Týmto spôsobom minimalizuje riziko náhlych zmien teploty, čo je obzvlášť dôležité v domácich inštaláciách, kde má bezpečnosť používateľov zásadný význam. Tento typ ventilu zabezpečuje nielen pohodlie, ale aj úsporu energie eliminovaním náhlych skokov teploty.

Konštrukcia trojcestného zmiešavacieho termostatického ventilu spočíva v troch pripojeniach: jedno je určené na prítok studenej vody, druhé na prítok horúcej vody a tretie na výstup miešanej vody. Termostat v zmiešavacom ventile trojcestnom zohráva kľúčovú úlohu pri udržiavaní stabilnej teploty vody, ktorú mieša. Vďaka tomu ventil presne prispôsobuje prietok studenej a horúcej vody, čím zabezpečuje stálu teplotu na výstupe. Trojcestný ventil s termostatom funguje na princípe dynamickej regulácie prietoku vody, čo umožňuje udržiavanie stabilnej teploty média na výstupe. Opačný proces nastáva v momente, keď teplota na výstupe začne klesať - ventil znižuje množstvo studenej vody a zvyšuje prítok teplej. Vďaka termostatu je proces regulácie teploty plynulý a rýchly, čo eliminuje náhle skoky teploty a zlepšuje komfort používania systému.

Medzi hlavné výhody trojcestného termostatického ventilu patria: automatická regulácia teploty, zvýšený komfort používania, energetická efektívnosť, minimalizácia rizika popálenín (v systémoch TÚV), zabránenie nízkoteplotnej korózii kotla a stabilná teplota v systémoch podlahového vykurovania.

Využitie trojcestných ventilov v kúrení

Využitie trojcestných zmiešavacích ventilov má veľmi široký rozsah. Typické použitie týchto ventilov je pre zmiešavanie vykurovacej vody do vykurovacích okruhov (podlahové, stenové vykurovanie, ohrevné telesá), alebo zmiešavanie spiatočky kotlov na tuhé palivo na zamedzenie nízkoteplotnej korózie. Slúžia na rozvody a reguláciu vykurovacej vody, kde umožňujú získať výslednú zmes o požadovanej teplote.

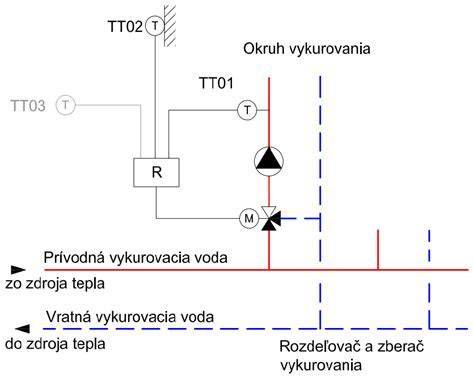

Miešací trojcestný ventil s pohonom slúži na presné riadenie teploty média v vykurovacích systémoch. Funguje na princípe miešania dvoch prúdov: teplého a studeného, čo umožňuje udržiavanie požadovanej teploty v okruhu. Miešací trojcestný ventil s pohonom sa často používa v inštaláciách podlahového vykurovania, kde je potrebná stabilná a presná regulácia teploty vody. Ventil s pohonom pre podlahové vykurovanie umožňuje reguláciu teploty v jednotlivých zónach podlahového kúrenia, čo zabezpečuje rovnomerné a komfortné rozloženie tepla v celom dome.

Môže byť tiež použitý v systémoch centrálneho vykurovania, kde mieša vodu prívodu s vodou návratu, aby sa predišlo nadmernému zahrievaniu radiátorov. Napríklad ventil s pohonom pre tepelné čerpadlo môže byť použitý na riadenie smeru prietoku vykurovacieho média medzi rôznymi okruhmi, čím optimalizuje činnosť systému centrálneho vykurovania. Trojcestný ventil s pohonom sa môže využiť v systémoch HVAC (vykurovanie, ventilácia a klimatizácia) na riadenie prietoku tepla a chladenia v komerčných budovách. Obzvlášť dôležitú úlohu zohrávajú ventily s pohonmi v prípade čerpadlových skupín.

Tepelný ventil pripravuje teplonosnú látku so zadanými parametrami a používa sa na ovládanie systému podlahového vykurovania, na účely regulácie a riadenia vykurovania v miestnostiach tej istej budovy, vrátane priestorov medzi poschodiami, a na vytvorenie vykurovacích systémov vo viacerých samostatných budovách. Zariadenia regulujú tepelné emisie zmenou množstva, nie teploty chladiacej kvapaliny. Vďaka tomu je možné vykurovať miestnosti s rôznou intenzitou bez zmeny veľkosti radiátorov.

Hlavným cieľom používania zmiešavačov je zabrániť "studenému návratu". Vďaka miešaniu médií môžeme zvýšiť teplotu vody vracajúcej sa do kotla alebo iného zdroja tepla. Zvýšenie teploty návratu umožňuje zabrániť kondenzácii pary na stenách kotla, čím sa predchádza korózii a predlžuje životnosť zariadenia. Zmiešavacie ventily umožňujú vyrovnanie zaťaženia všetkých odberateľov tepla. Pre zabránenie korózii kotla je potrebné nastaviť ventil tak, aby voda vracajúca sa do kotla mala teplotu najmenej 50-55 °C (pre staršie oceľové kotly). Pre nízkoteplotné systémy, ako sú kondenzačné kotly alebo tepelné čerpadlá, by mala byť teplota návratu primerane nižšia (napr. okolo 45 °C).

Prehriata chladiaca kvapalina bude môcť cirkulovať v malom kruhu (separácia) alebo sa bude miešať s ochladenou vodou. Trojcestný ventil sa stará o potrebné zníženie prívodnej teploty. V praxi je takýto ventil potrebný napríklad ako zmiešavač v prípade, keď sa tradičný plynový vykurovací systém používa spolu s podlahovým vykurovaním. V takomto prípade dochádza k tomu, že vykurovacie médium s nižšou teplotou z vratného potrubia sa zmiešava s médiom s vyššou teplotou. Termostatické ventily zohrávajú kľúčovú úlohu v ochrane pred popálením v inštaláciách teplej úžitkovej vody. V situáciách, keď je potrebné ohriatie vody v zásobníku nad 60 °C na elimináciu baktérií Legionella, miešací trojcestný ventil tiež plní dôležité funkcie. Napriek vysokej teplote vody v zásobníku, termostatický miešací ventil znižuje teplotu úžitkovej vody dodávanej do kohútikov, čím zaisťuje bezpečnosť používateľov.

Trojcestný termostatický ventil je kľúčovým prvkom v inštaláciách podlahového vykurovania. Jeho hlavnou funkciou je kontrola teploty vody dodávanej do systému, čo zabezpečuje rovnomerné rozdelenie tepla v celom priestore. Trojcestný termostatický ventil zabraňuje situáciám, v ktorých by príliš vysoká teplota mohla poškodiť podlahové vykurovanie alebo znížiť jeho účinnosť.

Inštalácia a pripojenie trojcestného ventilu

Všeobecné pokyny na inštaláciu

Správna montáž trojcestného ventilu je kľúčová pre jeho správnu funkciu a dlhú životnosť. Pri inštalácii je potrebné dodržiavať niekoľko základných krokov. Pripojenie trojcestného ventilu s pohonom vyžaduje presné vykonanie podľa hydraulickej schémy systému. Pre presný výpočet systému musíte mať špeciálne znalosti, preto je lepšie zveriť inštaláciu kvalifikovaným odborníkom.

Zariadenia s akýmkoľvek typom pohonu sa inštalujú rovnakým spôsobom. Ak boli vykurovacie okruhy predtým používané, vypustite vodu. Pred inštaláciou je potrebné vypnúť prívod vody a skontrolovať potrubie na prítomnosť nečistôt. Skontrolujte otvory na výrobku, zvyškové častice zo zvárania, úlomky a prach by sa do nich nemali dostať.

Ventil je potrebné nainštalovať v správnej polohe podľa značiek na tele, ktoré označujú smer prietoku. Umiestnite ventil za prietokom, podľa šípok na puzdre. Pri inštalácii je potrebné sa orientovať v smere šípok, ktorý sa nachádza na tele zariadenia a indikuje prietok prúdu. Os termostatickej hlavice umiestnite kolmo na os potrubia. Akákoľvek montážna poloha je prijateľná, okrem prípadu, keď je pohon umiestnený pod ventilom.

Ventil by mal byť nainštalovaný na mieste, ktoré umožňuje ľahký prístup pre prípadnú kontrolu, údržbu alebo demontáž. Zostavu urobte ľahko odnímateľnou pre prípadnú výmenu. Na tento účel namontujte ventil pomocou špeciálnych konektorov s vnútorným alebo vonkajším závitom a tesneniami alebo „amerických“ tvaroviek.

Pred a za ventilom sa inštalujú tlakomery. Pred zariadením je nainštalovaný hrubý filter. Odporúčame do systému pred ventil nainštalovať vhodný filter. Telo zariadenia nesmie byť vystavené žiadnemu zaťaženiu, krúteniu, kompresii alebo ohybu z prívodu vody. Pre správnu prevádzku pri nestabilnom tlaku pred ventilom sú nainštalované škrtiace zariadenia. Pri inštalácii disku by mal byť vždy umiestnený nad kohútikom. Je dôležité dodržiavať odporúčané rovné úseky potrubia pred a za ventilom, aby sa predišlo zmene deklarovaných technických charakteristík. Vhodné je tiež inštalovať vyvažovací ventil. Pre podlahové vykurovanie sa najčastejšie montuje bežná kolektorová jednotka.

Pri inštalácii zmiešavacieho ventilu do systému diaľkového vykurovania môže existovať niekoľko možností zapojenia, ktoré závisia od charakteru vykurovacieho systému. Keď je podľa prevádzkových podmienok kotla prípustný taký jav, ako je prehriatie chladiacej kvapaliny vo spiatočke, nevyhnutne vzniká nadmerný tlak. V tomto prípade je nainštalovaná prepojka, ktorá škrtí nadmerný tlak. Inštaluje sa paralelne so zmesou ventilov.

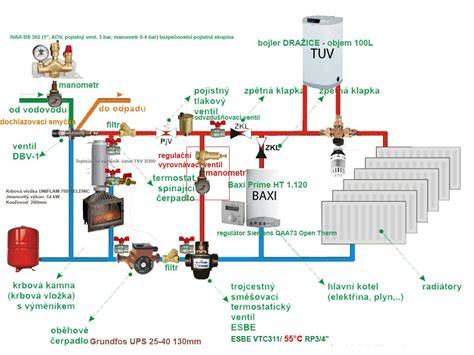

Ak je trojcestný ventil pripojený priamo na kotol, čo je najčastejší prípad autonómnych vykurovacích systémov, je potrebné vložiť vyvažovací ventil. Ak zanedbáte odporúčanie týkajúce sa inštalácie vyvažovacieho zariadenia, v prípojke AB môže dôjsť k výrazným zmenám prietoku pracovnej kvapaliny v závislosti od polohy tyče.

Pripojenie pohonu

Pripojenie pohonu: Pohon musí byť pripojený k systému automatizácie, ktorý riadi jeho činnosť. V prípade ventilov s elektrickým pohonom je potrebné správne pripojiť napájacie a signálové káble podľa dokumentácie výrobcu.

Kritériá pre výber trojcestného ventilu

Pri výbere trojcestného ventilu s pohonom je dôležité zohľadniť parametre, ktoré zabezpečia optimálnu činnosť v danej inštalácii. Ak chcete vybrať správne termostatické miešacie zariadenie, riaďte sa štyrmi kritériami.

• Počet okruhov: Pre jednookruhové vykurovanie, vykurovanie malých miestností, sú vhodné ventily s tepelnou hlavou. Pre zložité rozvetvené systémy s mnohými okruhmi je potrebné nainštalovať miešaciu jednotku, v ktorej sa používajú ventily s automatickým elektrickým pohonom.
• Priemer: Čím menší je prierez prívodného potrubia, tým väčší je hydraulický odpor, pri ktorom zariadenie nefunguje správne. Preto by priemer nemal byť menší ako prierez okruhov vykurovacieho zariadenia. Priemer závitov pripojení musí byť kompatibilný s rúrkami vo vašej inštalácii, aby sa zabezpečil správny montáž a tesnosť spojov.
• Šírka pásma / Produktivita: Pre optimálnu voľbu porovnajte hodnotu koeficientu kapacity ventilu uvedeného v návode s celkovým výkonom vykurovacej konštrukcie. Produktivita sa pohybuje od 1,6 do 2,5 m³/h.
• Materiál: Materiál, z ktorého je vyrobené telo ventilu, má priamy vplyv na jeho odolnosť a koróznu odolnosť. Mosadz má vysokú odolnosť proti korózii a pevnosť. Okrem toho sú kohútiky s telesami vyrobenými zo zliatin na báze medi výrazne odolnejšie a ľahšie ako liatinové. Produkty z medi alebo mosadze majú väčšiu odolnosť proti opotrebovaniu. Pri vlastnej montáži jednotky si musíte zvoliť materiál, z ktorého sa budú montovať hlavné komponenty: z medi, ocele, polymérov alebo mosadze.

Medzi ďalšie dôležité parametre patrí typ pohonu (elektrický, pneumatický alebo hydraulický), prevádzkový tlak (musí byť prispôsobený na prácu pri stanovenom tlaku, aby sa predišlo poškodeniam alebo netesnostiam v systéme; väčšina bežných ventilov je dimenzovaná do 1 MPa) a teplotný rozsah. Teplotné obmedzenia sa pohybujú okolo 95 °C pre kotly a 110 °C pre solárne panely, pričom prípustné nastavenie teploty chladiacej kvapaliny pre rôzne modely je v rozsahu 20-60 °C. Odporúča sa tiež skontrolovať rozsah regulácie teploty, ktorý daný ventil ponúka.

Pri výbere správneho trojcestného termostatického ventilu do vašej inštalácie je dôležité venovať pozornosť niekoľkým kľúčovým aspektom, ktoré ovplyvnia jeho efektívnosť a kompatibilitu so systémom vykurovania. Do úvahy treba brať okrem iného výkon servomotora, ako aj veľkosť ventilu. Ideálne je, ak to pred nákupom môžete konzultovať s vaším inštalatérom, prípadne mu priamo povedzte, aby kúpil zmiešavač zodpovedajúci vykurovaciemu systému.

Porovnanie trojcestného a štvorcestného ventilu

Zmiešavacie ventily zohrávajú kľúčovú úlohu v systémoch ústredného kúrenia, pretože zabezpečujú efektívnu reguláciu teploty vykurovacieho média. Ich základnou funkciou je miešanie dvoch prúdov média, napríklad horúcej vody z kotla a chladnejšej vratnej vody zo systému, s cieľom dosiahnuť optimálnu teplotu, ktorá bude distribuovaná do radiátorov alebo iných prvkov vykurovacieho systému. Zmiešavacie ventily pomáhajú udržiavať stabilné pracovné podmienky systému ústredného kúrenia, čo je obzvlášť dôležité pre zabezpečenie tepelného komfortu v miestnostiach a ochranu kotla pred prehriatím alebo príliš nízkou teplotou vratnej vody, ktorá môže viesť ku korózii.

Zmiešavacie ventily umožňujú presnú reguláciu prietoku vykurovacieho média, čo umožňuje flexibilné prispôsobenie práce systému aktuálnym potrebám budovy. Vďaka nim je možné optimálne spravovať energiu, minimalizovať tepelné straty a predĺžiť životnosť celej vykurovacej inštalácie. Rozdiely medzi trojcestným a štvorcestným ventilom sú významné, najmä pokiaľ ide o ich konštrukciu, princíp fungovania a spôsob ovládania. Ich použitie závisí od toho, čo konkrétne chceme dosiahnuť a aký typ zmiešavania vody potrebujeme.

• Trojcestný ventil: Je zariadenie s tromi portami pre prietok a funguje hlavne na princípe zmiešavania dvoch prúdov média (horúceho a chladnejšieho) alebo rozdeľovania jedného prúdu na dva rôzne okruhy. V praxi to znamená, že tento ventil môže plniť funkciu zmiešavania aj rozdeľovania, v závislosti od potrieb vykurovacieho systému, avšak nemôže vykonávať obe funkcie súčasne. Trojcestný ventil má jednoduchšiu stavbu, čo uľahčuje jeho inštaláciu a údržbu. Jeho obmedzená regulácia však neumožňuje súčasné zmiešavanie a rozdeľovanie prúdov, čo môže obmedzovať jeho použitie v zložitejších inštaláciách. Trojcestný ventil je často vyberaný v jednoduchších systémoch, kde je kľúčová možnosť zmiešavania alebo rozdeľovania prúdov média. Osvädčuje sa v inštaláciách, ktoré nevyžadujú súčasnú reguláciu prívodu a spätného okruhu, ako sú napríklad systémy podlahového vykurovania alebo jednoduché radiátorové systémy. Pre podporu radiátorov v systémoch ústredného kúrenia je lepšou voľbou trojcestný ventil. V systémoch podlahového vykurovania je tiež najlepšou voľbou trojcestný ventil.
• Štvorcestný ventil: Má štyri porty pre prietok. Toto zariadenie môže súčasne rozdeľovať aj spájať prúdy média. Umožňuje tým ešte pokročilejšiu reguláciu teploty, čo je obzvlášť užitočné v zložitejších inštaláciách ústredného kúrenia. Princíp fungovania štvorcestných ventilov umožňuje lepšie vyváženie teploty medzi okruhom prívodu a vratným okruhom, čo môže výrazne zlepšiť energetickú účinnosť systému. Vďaka zložitejšej regulácii štvorcestný ventil lepšie chráni kotol pred nízkou teplotou vratnej vody, čím sa predchádza korózii a predlžuje životnosť zariadenia. Komplexná stavba však znamená, že inštalácia a údržba štvorcestného ventilu môžu byť náročnejšie a jeho cena je vyššia. Na druhej strane, štvorcestný ventil sa používa v pokročilejších inštaláciách ústredného kúrenia, kde je dôležité presné riadenie teploty prívodu aj návratu. Pre kotly na tuhé palivo je najlepšou voľbou štvorcestný ventil.

Rozhodnutie, či použiť trojcestný alebo štvorcestný ventil, by malo byť podmienené špecifikami konkrétnej inštalácie ústredného kúrenia a požiadavkami na reguláciu teploty.

Odporúčaní výrobcovia

Na trhu je dostupná široká škála trojcestných ventilov od rôznych výrobcov. Odporúča sa uprednostniť produkty od overených značiek. Ventily švédskej značky Esbe vedú v rebríčkoch popularity, vyznačujúce sa spoľahlivosťou a odolnosťou. Nemenšej kvalite produkty vyrába aj kórejský koncern Navien. Trojcestné plne automatické ventily s vysokou presnosťou nastavenia vyrába spoločnosť Danfoss (Dánsko). Produkty americkej značky Honeywell sa vyznačujú jednoduchým dizajnom a ľahkou inštaláciou. Kombinácia prijateľnej ceny a kvality je charakteristickým znakom týchto ventilov spoločnosti Valtec.
