Princípy Ultrazvukového Merania Hrúbky

Ultrazvukové hrúbkomery využívajú pre meranie ultrazvuk - mechanické kmitanie hmotného prostredia podobne ako počuteľný zvuk. Na rozdiel od počuteľného zvuku je frekvencia ultrazvuku mimo oblasť počuteľnosti. Ultrazvuk sa tvorí v sonde, ktorá sa prikladá na povrch skúšaného materiálu. Ultrazvukové merače hrúbky steny vysielajú vysokofrekvenčné zvukové vlny cez meraný materiál. Ultrazvuk sa do materiálu nevysiela trvalo, ale v krátkych impulzoch. Ultrazvuk sa na rozhraní pevná látka - plyn prakticky stopercentne odráža.

Ultrazvuková metóda merania hrúbky vlastne nemeria priamo hrúbku, ale dobu priechodu ultrazvuku skúšaným materiálom tam a späť. Zjednodušene sa dá povedať, že hrúbkomer sú presné stopky, ktoré merajú čas medzi výstupným a vstupným impulzom. Ak teda poznáme čas a jednu z veličín hrúbka / rýchlosť, dokážeme podľa známeho vzorca dopočítať zvyšnú veličinu. Hrúbkomery sa používajú pri meraní hrúbky materiálu všade tam, kde je druhá strana neprístupná pre meranie klasickými meradlami.

Kalibrácia a Presnosť Merania

Pre presné meranie nestačí nastaviť rýchlosť šírenia z tabuľky. Presnosť merania zaistí iba kalibrácia na stupienkovej mierke (na známej hrúbke) a to tak, že kalibrácia musí byť na rovnakom materiáli o podobnej hrúbke. Základné hrúbkomery väčšinou nie sú vybavené funkciou Echo-Echo - meranie cez náter. Ak takýmto hrúbkomerom meriame cez náter, dopúšťame sa chyby merania, ktorá vzniká tým, že nemôžeme vedieť ako hrubý náter je a aká je rýchlosť šírenia v ňom. Chyba merania môže byť v niektorých prípadoch aj v ráde milimetrov. Prístroje s funkciou Echo-Echo tzv. Túto funkciu majú už pokrokovejšie hrúbkomery, ktoré majú grafický displej. Sú špeciálne hrúbkomery pre veľmi presné merania s presnosťou na tisíciny milimetra.

Rýchlosť Šírenia Ultrazvuku v Materiáloch a Jej Vplyv

Rýchlosť šírenia ultrazvuku v rôznych materiáloch a špecifiká betónu. Rýchlosť zvuku závisí na prostredí, v ktorom sa šíri. Čím je prostredie hutnejšie (jeho častice sú bližšie k sebe), tým je rýchlosť vlnenia väčšia. Najpomalšie sa teda bude vlnenie šíriť v plynoch, rýchlejšie v kvapalinách a najrýchlejšie v pevných telesách. Ultrazvuk sa podobne ako zvuk najlepšie šíri v tuhých látkach - rýchlosť asi 3000 m/s, horšie v kvapalinách - rýchlosť 1000 m/s, najhoršie šírenie ultrazvuku je vo vzduchu - rýchlosť asi 350 m/s. Pre vzduch o normálnej teplote je rýchlosť šírenia cca 340 m/s a je rovnaká pre vlnenie všetkých frekvenciách. Vyššia hustota látky síce znižuje rýchlosť šírenia zvuku, zároveň ale látky s vyššou hustotou obvykle mávajú vyššiu elasticitu. Preto sa ultrazvuk najrýchlejšie šíri v pevných látkach (napr. kostiach) a najpomalšie v plynoch (vzduch).

Špecifiká Šírenia Ultrazvuku v Betóne

Betón je pevný materiál, a preto rýchlosť šírenia ultrazvuku v ňom patrí do kategórie tuhých látok, kde dosahuje najvyššie hodnoty. Všeobecne sa pre pevné látky uvádza rýchlosť okolo 3000 m/s. Presná rýchlosť v betóne sa môže líšiť v závislosti od jeho zloženia, hustoty, vlhkosti a prítomnosti trhlín alebo defektov. Tieto faktory sú kľúčové pri diagnostike betónových konštrukcií.

Pre ilustráciu rýchlosti šírenia ultrazvuku v rôznych prostrediach:

Faktory Ovplyvňujúce Presnosť Merania Ultrazvukom

Akustická Impedancia a Odraz Vlnenia

Na hustote prostredia a rýchlosti šírenia ultrazvuku je závislá akustická impedancia, veličina popisujúca vzťah ultrazvuku a prostredia. Prostredie kladie akýsi odpor ultrazvukovému vlneniu a bráni vzniku zón zvýšeného a zníženého tlaku (zhusťovania a zrieďovania molekúl). Pri vyšetrení ultrazvukom je však nežiaduce, aby vlny prechádzali vzduchovou vrstvou medzi ultrazvukovou sondou a povrchom materiálu (rozdiel medzi impedanciou vzduchu a pevnej látky je značný a dochádzalo by na tomto rozhraní k veľkým odrazom). Na rozhraní dvoch tkanív alebo materiálov o rôznych akustických impedanciách dochádza k čiastočnej zmene smeru šírenia vĺn a ich odrazu. Odraznými plochami sa rozumejú rozhrania materiálov s rôznou akustickou impedanciou, tá je definovaná súčinom hustoty a rýchlosti vlnenia v danom materiáli. Čím väčší je rozdiel akustických impedancií a echogenít susedných tkanív, tým väčší je odraz vlny.

Lom Vlnenia

V prípade, keď vlnenie prechádza prostrediami s rozdielnou rýchlosťou vedenia ultrazvuku, dochádza k lomu. Mechanické vlnenie prechádzajúce z prostredia akusticky redšieho do prostredia akusticky hustejšieho, sa láme ku kolmici. Naopak pri prechode z akusticky hustejšieho do redšieho prostredia sa vlnenie láme od kolmice. K úplnému odrazu dochádza pri prechode z akusticky redšieho do akusticky hustejšieho prostredia. Ak vlnenie dopadá pod uhlom, ktorý sa nazýva medzný uhol αm, potom sa láme pod uhlom 90°.

Útlm a Absorpcia

Prechodom ultrazvuku prostredím dochádza k útlmu intenzity absorpciou (premenou na tepelnú energiu) a rozptylom. Útlm vyjadruje pokles amplitúdy vlny pozdĺž jej dráhy. Závisí na frekvencii. Ak vlna prechádza stratovým prostredím, dochádza k absorpcii energie premenou na teplo. Absorpcia je priamo úmerná druhej mocnine frekvencie. Čím je frekvencia väčšia, tým je hĺbka prieniku ultrazvukového vlnenia menšia. Ak vlna dopadne na plochu menšiu ako je jeho vlnová dĺžka, dochádza k rozptylu. S rastúcou frekvenciou sa zvyšuje absorpcia a disperzia v tkanivách a klesá prienikavosť ultrazvuku.

Vplyv Teploty na Presnosť Merania Hrúbky

Teplota je rozhodujúci faktor prostredia, ktorý môže výrazne ovplyvniť presnosť a spoľahlivosť meraní hrúbkou steny. Ako etablovaný dodávateľ meračov hrúbky steny máme hlboké znalosti o tom, ako zmeny teplôt interagujú s týmito meracími zariadeniami.

Zmena Rýchlosti Zvuku v Materiáli

Rýchlosť zvuku v materiáli je vysoko závislá od teploty. Vo všeobecnosti platí, že so zvyšujúcou sa teplotou materiálu sa mení aj rýchlosť zvuku v ňom. Pre väčšinu pevných látok sa rýchlosť zvuku znižuje so zvyšujúcou sa teplotou. Pri použití ultrazvukového merača hrúbky steny zariadenie predpokladá konštantnú rýchlosť zvuku v meranom materiáli. Ak sa skutočná rýchlosť zvuku zmení v dôsledku zmien teploty, vypočítaná hrúbka bude nepresná.

Tepelná Rozťažnosť Sondy a Materiálu

Sonda ultrazvukového merača hrúbky steny a meraný materiál môžu podliehať tepelnej expanzii alebo kontrakcii pri zmenách teploty. Ak sa sonda roztiahne v dôsledku vysokej teploty, nemusí mať správny kontakt s povrchom materiálu, čo vedie k zlému spojeniu. Zlá väzba môže spôsobiť odraz alebo pohltenie zvukových vĺn na rozhraní medzi sondou a materiálom, čo má za následok nepresné merania. Podobne sa meraný materiál môže rozťahovať alebo zmršťovať.

Vplyv na Elektronické Komponenty

Merače hrúbky steny, najmä tie digitálne, obsahujú elektrické komponenty, ako sú senzory, zosilňovače a mikroprocesory. Teplota môže mať významný vplyv na výkon týchto elektrických komponentov. Napríklad zmena odporu snímača môže viesť k nesprávnemu meraniu času potrebného na prechod zvukovej vlny cez materiál.

Kompenzácia Teploty a Kalibrácia

Mnohé moderné merače hrúbky steny sú vybavené funkciami kompenzácie teploty. Tieto funkcie využívajú senzory na meranie teploty sondy alebo meraného materiálu a podľa toho upravujú merací algoritmus. Napríklad niektoré ultrazvukové merače hrúbky steny dokážu automaticky upraviť rýchlosť zvuku použitú pri výpočte hrúbky na základe nameranej teploty. Pre získanie čo najpresnejších meraní je vhodné kalibrovať hrúbkomer steny pri prevádzkovej teplote. To zahŕňa použitie referenčnej vzorky známej hrúbky pri rovnakej teplote ako meraný materiál. Správne skladovanie a manipulácia s meračmi hrúbky steny môže tiež pomôcť znížiť vplyv teploty na merania. Meradlá by sa mali skladovať v prostredí s kontrolovanou teplotou, keď sa nepoužívajú. Pri používaní meradla v extrémnych teplotných podmienkach je dôležité, aby sa meradlo pred meraním dostalo do tepelnej rovnováhy s prostredím.

Generátory Ultrazvuku

Zdrojem umelo vytváraného ultrazvuku je ultrazvukový generátor. Mechanické generátory, teda napr. Magnetostrikčné generátory vytvárajú ultrazvukové vlny pomocou feromagnetickej tyčinky, ktorá je umiestnená v magnetickom poli elektromagnetu napájaného striedavým prúdom. Majú veľký výkon, ale možno nimi generovať ultrazvuk o frekvencii len asi do 60 kHz.

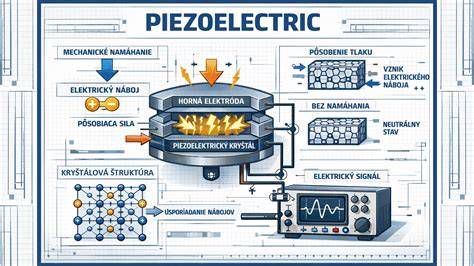

Piezoelektrické generátory sú najčastejšie používané generátory ultrazvuku v medicíne. Ich fyzikálnou podstatou je piezoelektrický jav, teda zmena tvaru niektorých materiálov v elektrickom poli. Destička z vhodného materiálu (kremeň, niektoré keramické materiály, atp.) je pripojená k elektródam so striedavým napätím. Destička tak kmitá so rovnakou frekvenciou ako priložené napätie a tým mení elektrickú energiu na mechanickú energiu vlnenia.

Ďalšie Využitie Ultrazvuku

Ultrazvukové vlnenie má široké spektrum využitia nielen v armáde, technologickom priemysle, farmacii aj v medicíne. Výhodami využitia ultrazvuku sú hlavne jednoduchá a bezkontaktná detekcia a meranie vnútri priestorov, ktoré by sme inými prostriedkami len ťažko zmapovali.

Detekcia Chýb a Nedeštruktívne Testovanie

Ultrazvukové meracie prístroje dokážu identifikovať chyby vo železách a keramikách pomocou vyžarovania frekvencie a analýzy ich ozvien, ako sú póry, korózia, trhliny a opotrebenie. Ultrazvuková technológia je obzvlášť dôležitá pri kontrolách infraštruktúrnych prvkov, ako sú mosty, kde je zásadné, aby konštrukcia bola schopná znášať hmotnosť bez rizika skrytých chýb. Okrem toho sa používa aj pri súčiastkach lietadiel, kde aj najmenšia trhlina alebo materiálová chyba môže mať fatálne následky. Ultrazvukové vyšetrenia a testy majú oproti ostatným určité výhody. Napríklad chyby tlakových nádob sa dajú zistiť v troch rozmeroch. Je citlivý na odhaľovanie chýb. Tieto testy sa dajú ľahko implementovať. Nevyžaduje sa použitie nadmerného spotrebného materiálu.

Meranie Prietoku Tekutín

Ultrazvukové prietokomery sú zariadenia používané na meranie prietoku tekutín v potrubiach alebo potrubiach. Ultrazvukové prietokomery sú zariadenia, ktoré využívajú ultrazvukové vlny na meranie prietoku tekutiny v potrubí alebo potrubí. Najbežnejšou technikou je meranie tranzitného času. Ultrazvukové vlny prechádzajú tekutinou a vracajú sa k opačnému meniču, tentoraz je často jeden milión za sekundu úmerný jej rýchlosti tekutiny. Preto je možné vypočítať prietok tekutiny meraním časového rozdielu medzi vysielacím a prijímajúcim prevodníkom.

Meranie Rýchlosti Vetra

Pri mnohých príležitostiach možno ultrazvukový snímač rýchlosti vetra použiť, napríklad v oblasti meteorológie má meranie vetra významnú výskumnú hodnotu, v oblasti priemyslu a vedy má tiež široké uplatnenie, presné meranie rýchlosti vetra na ľudskej produkcii a život bude mať určitú úlohu. Ultrazvukový snímač rýchlosti vetra je použitie metódy ultrazvukového časového rozdielu na dosiahnutie merania rýchlosti vetra. Rýchlosť šírenia zvuku vo vzduchu bude superponovaná s rýchlosťou prúdenia vzduchu v smere vetra. Ak je smer šírenia ultrazvukovej vlny rovnaký ako smer vetra, jej rýchlosť sa zrýchli; naopak, ak je smer šírenia ultrazvukovej vlny opačný ako smer vetra, jej rýchlosť sa spomalí. Preto pri pevných podmienkach detekcie môže rýchlosť šírenia ultrazvukových vĺn vo vzduchu zodpovedať funkcii rýchlosti vetra. Presnú rýchlosť a smer vetra je možné získať výpočtom.
