Optimalizácia Energetickej Účinnosti: Komplexný Pohľad na Tepelné Mosty a Význam Kvalitnej Izolácie

Čím lepšia je tepelná izolácia budovy, tým väčšiu pozornosť vyžadujú tepelné mosty. Dnešné predpisy na tepelnú izoláciu a úspory energie predpisujú pri novostavbách tepelnú izoláciu hrubšiu ako 120 mm. Vonkajšie steny a strešné konštrukcie tieto požiadavky bez problémov splňujú. Tepelné mosty sú problém, ktorý sa netýka len starších stavieb, ale môže sa objaviť i u novostavieb alebo domov či bytov po rekonštrukcii, prípadne po zateplení.

Pokiaľ energetická úspora nebude zároveň riešiť odstraňovanie tepelných mostov, stúpa riziko tvorby hubových plesní. S touto témou sú konfrontovaní investori, ako aj odborná verejnosť. Tepelné mosty budú aj napriek zlepšujúcej sa tepelnej izolácii stále komplikovanejšie. Tepelné mosty, známe aj ako tepelné mosty alebo mosty chladu, sú miesta na plášti budovy, kde teplo mimoriadne rýchlo uniká von.

Čo sú tepelné mosty a ako vznikajú?

Pojem tepelný most alebo tiež tepelná väzba sa používa pre miesta v stavebnej konštrukcii, kde sa líši teplota, technické vlastnosti a charakteristika daného objektu a kde sú vo vonkajšom prostredí iné podmienky než vo vnútornom. V týchto miestach dochádza k výraznejším tepelným tokom a k úniku tepla. Môžete poznať ten pocit prievanu v miestnosti? Keď sa miestnosti pomaly otepľujú a rýchlo zase ochladzujú? Najmä na stenách s oknami alebo pri krboch môžete cítiť studený prievan obzvlášť výrazne. To všetko sú príznaky tepelného mosta. Tepelný most je miesto v stavebnom prvku, ktoré uvoľňuje teplo zo stredu miestnosti von (teplo de facto uniká). Hlavným dôvodom je tepelná vodivosť dotknutých prvkov.

Príčiny vzniku tepelných mostov:

• Kontakt rozdielnych materiálov: Prvou je kontakt dvoch rozdielnych materiálov, z ktorých jeden má vyššiu tepelnú vodivosť. Typickým príkladom je železobetónový nadokenný preklad v tehlovej stene, ktorý je výborným vodičom tepla, čo spôsobuje, že sa v tomto mieste zahusťuje tepelný tok.
• Geometrické tepelné mosty: Druhým typom sú tzv. geometrické tepelné mosty, ktoré vznikajú v miestach, ako sú rohy, kde sa pod uhlom spájajú dve konštrukcie, z ktorých jedna je zvonka ochladzovaná a druhá zvnútra otepľovaná. V dôsledku vysokého pomeru vonkajšej ochladzovanej plochy k vnútornej ploche sa v mieste kontaktu, podobne ako v predošlom prípade, zahusťuje tepelný tok.
• Chybné prevedenie alebo nekvalitná izolácia: Miesta, kde vznikajú tepelné mosty, sa najčastejšie objavujú tam, kde bola zle postavená konštrukcia stavby a nesprávne zvolená, nekvalitná alebo nesprávne aplikovaná izolácia. Hlavnou príčinou býva nevhodne zvolená alebo nekvalitná stavebná výplň medzi rámom okien, dverí či portálových systémov a stavebným otvorom alebo nevhodná izolácia.

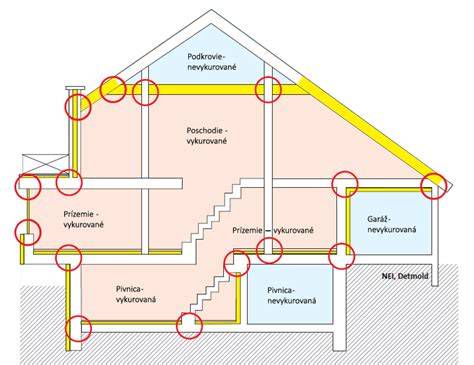

• Spoje stavebných prvkov: Tepelné mosty sa obvykle objavujú v napojení jednotlivých stavebných prvkov, typicky okien, dverí, portálových systémov, rohov, tepelnej izolácie, stropov, striech apod. Tepelné mosty vznikajú najčastejšie pri styku konštrukcie horizontálnej/vodorovnej (pripojenie podlahy alebo stropu na steny) a vertikálnej/zvislej (spojenie fasády a steny).
• Prvky prechádzajúce izoláciou: Špecifickú kategóriu predstavujú stavebné prvky, ktoré vedú cez tepelnú izoláciu. Ak sa jedná o prvok z dostatočne vodivého materiálu, môže celú konštrukciu chladiť a znižovať efekt tepelnej izolácie.
• Následné inštalácie na fasáde: Markízy, poštové schránky, svietidlá a iné môžu vytvárať tepelné mosty na (zateplenej) fasáde.

Negatívne dôsledky tepelných mostov

Tepelné mosty v konštrukciách majú negatívny vplyv na stavbu hneď z niekoľkých hľadísk. Zvyšujú tepelnú stratu a tým i potrebu tepla na vykurovanie. Ich vplyv je v tomto smere pomerne značný, pretože so vzrastajúcimi požiadavkami na tepelný odpor konštrukcie tepelné mosty percentuálne predstavujú väčšie tepelné straty. Podľa niektorých výpočtov môžu tepelné mosty spôsobiť stratu až štvrtiny tepelnej energie.

Vplyv na komfort a zdravie:

• Zvýšené náklady na vykurovanie: Negatívne dopady tepelných mostov spočívajú najmä v tepelných stratách, keď teplo zbytočne uniká z interiéru do vonkajšieho prostredia, a tým sa zvyšujú náklady na vykurovanie. Na vyrovnanie tepelných strát a udržanie vnútornej teploty je potrebné viac vykurovania a náklady na vykurovanie sa zvyšujú.
• Kondenzácia a plesne: Nezanedbateľné je aj zníženie povrchovej vnútornej teploty určitej časti stavebnej konštrukcie, ktoré spôsobuje kondenzáciu vody. Kondenzácia vzniká, keď teplota vnútorného povrchu klesne pod teplotu rosného bodu, a to býva najčastejšie v miestach tepelných mostov, ako sú kúty stien, okolie okien a balkónov či spoje stropu a obvodového plášťa. Tepelné mosty spôsobujú lokálne zníženie povrchovej teploty konštrukcie, čím vzniká riziko tvorby plesní.
• Zdravotné riziká: Na týchto miestach sa vytvárajú vlhké fľaky, ktoré postupne černejú, čo je dôsledkom toho, že sa stávajú živnou pôdou pre plesne a huby. Tie produkujú zdraviu škodlivé spóry, ktoré môžu byť pre človeka veľmi nebezpečné. Zvýšené riziko hubových plesní kvôli zvýšenej vlhkosti vzduchu a nízkej vonkajšej teplote v päte steny. Túto situáciu potvrdzuje aj skutočnosť, že hubové plesne v novostavbách treba brať vážne.
• Znížené pohodlie: Chladné povrchy v domácnosti znižujú pohodlie a pohodu a tepelný pohyb vzduchu medzi teplými a studenými vrstvami vytvára pocit prievanu.

Vplyv na konštrukciu a materiály:

• Degradácia stavebných konštrukcií: Tepelné mosty môžu byť príčinou degradácie stavebných konštrukcií. Vlhkosť poškodzuje vnútornú úpravu stien bytu alebo domu a vytvára neesteticky vyzerajúce škvrny na stenách.
• Poškodenie izolantov: Vodná para sa môže dostať aj dovnútra samotnej konštrukcie vonkajšieho plášťa stavby. Vlhkosť dokáže pozmeniť a oslabiť vlastnosti tepelných izolantov a konštrukcie muriva alebo ich priamo znehodnotiť.
• Zníženie životnosti: Kondenzácia vody a únik tepla vedú k zníženiu životnosti stavebnej výplne a celej stavby.

Identifikácia tepelných mostov

Tepelné mosty sa často nedajú odhaliť voľným okom, ak sa na murivu alebo na omietke v miestnosti neobjavia škvrny od vlhkosti, prípadne ložiská plesní. Bežne sa totiž jedná o skryté poruchy, ktoré je možné odhaliť len meraním povrchovej teploty bezkontaktne termálnou infrakamerou (pyrometrom) alebo kontaktne prostredníctvom tepelného senzoru. Tepelné mosty v existujúcich budovách sa identifikujú pomocou termovíznej kamery. Termokamera má tú nevýhodu, že na presné odmeranie je možné použiť ju v chladných mesiacoch, keď je dostatočný rozdiel medzi vnútornou a vonkajšou teplotou a najväčší tepelný tok. Najlepšie sa dajú odhaliť, keď sú vonku mínusové teploty a vnútri sa vykuruje na dostatočne vysokú teplotu.

Osvedčenou metódou k odhaleniu tepelných mostov je grafické znázornenie - vyznačenie izolačnej roviny vo výkresoch. Všade tam, kde izolácia nie je priebežná, mení hrúbku, je prerušená sú slabé miesta, potenciálne tepelné mosty. Je potrebné zvážiť, či sú tieto tepelné mosty odstrániteľné. Ak nie, musíme nájsť riešenie aby sme ich aspoň minimalizovali.

Riešenia a prevencia tepelných mostov

Konkrétne riešenie tepelných mostov závisí od toho, kde vzniká tepelný most a aká je jeho príčina. V ideálnom prípade je problematika tepelných mostov vyriešená už pri samotnej stavbe, čo je ale skôr príklad ideálnej situácie. Napriek tomu sa dá s tepelnými mostmi a vlhkosťou bojovať. Podľa Jozefa Štefka už pri projektovaní novostavieb a rekonštrukciách starších objektov - ak má budova spĺňať prísne požiadavky na tepelnú ochranu, resp. ak chceme presne vypočítať mernú potrebu tepla na vykurovanie aj s ohľadom na prídavné tepelné straty a dosiahnuť povedzme spotrebu energie pre pasívne domy 15 kilowatthodín na štvorcový meter za rok, tak musíme nutne brať do úvahy aj tepelné mosty.

Kľúčové stratégie a produkty:

• Kvalitné materiály a zateplenie: Aj preto sa vyplatí pri stavbe, rekonštrukcii alebo zateplení staviť na kvalitné materiály určené presne pre účely na zabránenie úniku tepla a vzniku tepelných mostov. V takom prípade je funkčným riešením zateplenie izolačnými materiálmi, ktoré majú nízku vodivosť.
• Zateplenie sokla: Pri nezateplenom sokli budovy bez špeciálnych opatrení prerušuje múr tepelnú izoláciu medzi vonkajšou izoláciou budovy a izoláciou nad suterénom. Na odstránenie tepelného mostu pri päte budovy sa najčastejšie používa predĺženie vonkajšej tepelnej izolácie do podložia. Okrem zvýšených nákladov má toto opatrenie obmedzený účinok.
• Nosný tepelný prvok Isomur plus®: Nosný tepelný prvok Isomur plus® uzatvára medzeru v tepelnej izolácii medzi vonkajšou izoláciou a suterénom nad izoláciou. Zvýšenie povrchovej izbovej teploty výrazne nad bod mrazu. Odstránenie rizika tvorby hubových plesní a mrazu. Zdravé izbové podmienky.
• Riešenie pre okná a dvere (Torenit®): Ďalšou slabinou, čo sa týka úniku tepla u stavieb, bývajú stavebné výplne, ako sú okná, dvere, portálové systémy a tiež napojenie balkónov na stavbu. Stavebné výplne, ktorými uniká teplo, je možné zatepliť zvonku pozdĺž celého ostenia, a ak máte parapety, izolovať priestor nad i pod nimi. Pri použití kvalitných podkladových profilov, ako je produkt Torenit®, sa dajú tieto riziká eliminovať. Podkladový profil Torenit® má pevnú sendvičovú konštrukciu z tvrdých dosiek PET peny s vysokou hustotou a z extrudovaného polystyrénu. Obidve vrstvy sú zlepené D4 polyuretánovým lepidlom. Najväčšou prednosťou Torenitu® je to, že bol navrhnutý špeciálne pre ukotvenie a izoláciu stavebných výplní. Vďaka svojim vlastnostiam spoľahlivo eliminuje tepelné mosty, zabraňuje úniku tepla z interiéru a kondenzácii vody.
• Izolácia komínov: Ak sa komín stane tepelným mostom, je to zvyčajne spôsobené nedostatočnou izoláciou. Moderné komíny, ako je náš ABSOLUT, sa spoliehajú na izoláciu, ktorá je už integrovaná do celého komínového systému:
  • Tepelne izolované betónové tvárnice zabraňujú hromadeniu vlhkosti.
  • Integrované tepelné izolácie udržujú teplo v dome, aj keď sa kachle nepoužívajú.
  • Paralelná konštrukcia komína šetrí miesto, pretože prívod vzduchu a spaliny sú vedené v jednom systéme.
  • Tepelne izolovaný dymovod podporuje energeticky úspornú konštrukciu vďaka integrovanej izolácii a zabraňuje vzniku studených miest v dome.
• Vzduchotesnosť: Rozhodujúcim faktorom v účinnom hospodárení s energiou a teda aj v účinnosti tepelnej izolácie, je vzduchotesnosť obvodového plášťa. Ak je konštrukcia vzduchotesná, teplý vzduch ostáva v miestnosti a studený vonkajší vzduch neprenikne dnu. V zimných mesiacoch cez medzery široké len 1 mm môže denne preniknúť do konštrukcie až 360 g/m vodnej pary. Výsledkom je potenciálne poškodenie konštrukcie vlhkosťou. Vzduchotesná fólia spája funkciu parobrzdy a vzduchotesnej roviny, čím zamedzuje vnikaniu teplého vnútorného vzduchu do izolácie strechy, a tým predchádza v zimnom období kondenzácii vzdušnej vlhkosti v tepelnej izolácii.
• Vetranie: Účinnou zbraňou pri vzniku tepelných mostov a s nimi spojenou vlhkosťou je dostatočné vetranie. Odborníci doporučujú vetrať radšej intenzívne a nárazovo, napríklad vytvoriť prievan súbežným otvorením okien i dverí.
• Izolačné hmoždinky CELO: Izolačné hmoždinky a skrutky CELO, špeciálne vyvinuté pre vonkajšiu izoláciu, spoľahlivo zabezpečujú tepelné oddelenie, čím v prvom rade zabraňujú vzniku tepelných mostov. Naše produktové riešenia vyrobené z vysokokvalitného nylonu odolného voči poveternostným vplyvom a UV žiareniu nie sú tepelne vodivé a vďaka použitiu nehrdzavejúcej ocele a povlaku zo zinkových šupiniek ponúkajú trvalú ochranu proti korózii. Okrem toho majú takmer všetky výrobky integrovaný tesniaci krúžok, takže optimálne utesňujú fasádu.

Význam kvalitnej tepelnej izolácie

Izolácia je v súčasnosti jednou z nevyhnutných zložiek obvodového plášťa každej obývanej alebo využívanej budovy. Izolácia plní viaceré funkcie - najmä tepelnú a akustickú. Tepelná izolácia je materiálová vrstva, ktorá zabezpečuje vhodnú klímu v rámci vnútorného objemu stavby. Nielen v zime, ale aj v lete. V ideálnom prípade tepelná izolácia v zime kumuluje teplo vnútri priestoru a v čo najvyššej možnej miere bráni jeho úniku do exteriéru a v lete naopak bráni prílišnému prehrievaniu vnútorného prostredia a tým pádom zabezpečuje príjemnú teplotu interiéru, ktorá je spravidla v lete nižšia ako v exteriéri.

K akému zásadnému pokroku v oblasti tepelno-izolačných materiálov došlo v poslednom období, veľmi dobre ukazuje príklad bežnej obvodovej steny zo 60. rokov minulého storočia, cez ktorú pri 40-stupňovom rozdiele medzi vonkajšou a vnútornou teplotou prenikalo toľko energie, že by na každom štvorcovom metri fasády dokázala rozsvietiť jednu 40-wattovú žiarovku. Na vonkajšiu stranu obvodového plášťa sa v minulosti navrhovalo päť alebo šesť centimetrov hrubá tepelná izolácia, čo je z dnešného pohľadu absolútne nedostatočné. V minulých rokoch projektanti robili chybu, že pri zatepľovaní budov v rámci rekonštrukcie neprepočítavali skladbu tepelno-izolačných materiálov, navyše aj normy boli oveľa menej prísnejšie ako dnes.

Na zatepľovanie sa navyše často používala nekvalitná tepelná izolácia a nezriedka aj materiály, ktoré mali iný účel využitia, napríklad polystyrénbetón, ktorý nedosahuje parametre vysoko účinnej tepelnej izolácie porovnateľné s minerálnou vlnou či grafitovým polystyrénom. Podobným módnym omylom boli aj tepelno-izolačné omietky, ktoré sa marketingovo vykresľovali ako špičkový materiál, ktorý používa NASA v raketoplánoch. Vhodné sú však maximálne na sanáciu historických objektov, na ktoré sa nedajú aplikovať kontaktné tepelno-izolačné systémy alebo izolácie so vzduchovou medzerou.

Typy tepelných izolácií

Na trhu existuje v súčasnosti veľké množstvo izolačných materiálov, ktoré sa predbiehajú v prínosoch a špecifických vlastnostiach. V zásade sa tepelné izolácie delia na penové materiály, minerálne vláknité materiály a prírodné rastlinné materiály.

Energetická náročnosť a výpočty

Úroveň zabezpečenia stavieb v tejto oblasti vyjadruje tzv. súčiniteľ prechodu tepla, alebo U-hodnota. V minulosti sa používal aj termín tepelný odpor. Čím je jeho hodnota väčšia, tým menšie sú tepelné straty a vyššia teplota vnútorných povrchov.

Tepelné straty spôsobené tepelnými mostami určuje tzv. lineárny stratový súčiniteľ. Na rozdiel od súčiniteľa prechodu tepla sa nevzťahuje na plochu fragmentu, ale na dĺžku tepelného mosta. Zatiaľ čo súčiniteľ prechodu tepla hovorí o tom, koľko wattov prepúšťa jeden štvorcový meter pri rozdiele teplôt jeden kelvin, tak lineárny stratový súčiniteľ vyjadruje koľko wattov prejde jedným metrom dĺžky tepelného mosta pri rozdiele teplôt jeden kelvin. To znamená, že ak je vnútri 20 a vonku -20 stupňov Celzia, čo predstavuje rozdiel 40 stupňov, tak dobre chránený tepelný most dlhý jeden meter by nemal prepúšťať viac než 12 až 20 wattov. Watt sa v tomto prípade chápe ako jednotka výkonu zodpovedajúca vydaniu, resp. prijatiu jedného joulu energie za sekundu.

Ak potrebujeme presne nadimenzovať vykurovacie telesá v miestnostiach, rovnako je dôležitý presný výpočet tepelných mostov. Výpočet tepelných mostov nie je jednoduchý, no projektanti môžu využiť špecializované metódy.
