Komplexný sprievodca: Vodovodné potrubia ukladané do zeme

Keď sa chceme osprchovať, okúpať, niečo si uvariť alebo sa napiť, jednoducho otočíme kohútik, z ktorého okamžite potečie čistá, nezávadná voda. Aby toto bolo zaručené aj po inštalácii nových vodovodných potrubí, je potrebné dodržiavať určité predpisy.

Dôkladné plánovanie a výber správnych materiálov sú kľúčové pre dlhodobú spoľahlivosť a bezpečnosť celého systému, najmä ak ide o potrubia ukladané do zeme.

Všeobecné požiadavky na vodovodné potrubia

K základným predpisom patria nariadenie o pitnej vode, nariadenie o úspore energie a rôzne smernice DIN. Nutnosťou pri takýchto potrubiach je hygienická nezávadnosť voči ľudskému organizmu. Okrem toho je potrebné dbať na to, že rúry musia byť vyrobené z bezpečných materiálov.

Nariadenie o pitnej vode sa vzťahuje aj na potrubia pripojené k systému pitnej vody na súkromných odberných miestach v dome aj mimo neho. Tak by sa malo zabrániť napríklad tomu, aby voda dlhší čas stála v potrubí (stagnácia), pretože stojaca voda, ktorá sa zahrieva, poskytuje ideálne prostredie pre škodlivé mikroorganizmy.

Z tohto dôvodu by vo vedeniach studenej vody nemala teplota vody prekročiť 25 °C a vo vedeniach teplej vody by nemala byť nižšia ako 55 °C. Zodpovednosť vlastníka domu vo všeobecnosti začína za hlavným uzatváracím ventilom energetického podniku.

Vhodné materiály pre potrubia v zemi

Pri výbere materiálov pre vodovodné potrubia ukladané do zeme je dôležité zohľadniť ich odolnosť, dlhú životnosť a hygienickú nezávadnosť. Meď a plast sú v tejto súvislosti bežne používané materiály.

Potrubia pre prívod pitnej vody

Neškodnými potrubnými materiálmi pre pitnú vodu sú najmä nehrdzavejúca oceľ, vnútorne pocínovaná meď alebo plast. Zatiaľ čo sa kedysi používali najmä olovené rúry, dnes sa používajú prívodné potrubia z plastu, ocele alebo medi.

Čisto medené rúry sa nesmú používať pri pitnej vode s hodnotou pH nižšou ako 7,0, pretože pri kyslej vode sa z potrubia uvoľňuje príliš veľa medi.

Všeobecne je vhodný plast, pretože tento materiál má dlhú životnosť a je odolný proti vodnému kameňu. Okrem toho sa ľahko spracúva a je zdraviu neškodný.

Potrubia pre odtokové systémy

Odtokové rúry v domoch sú zvyčajne vyrobené z plastu. Odpadová voda z umývačky riadu alebo práčky môže byť veľmi horúca. Preto sa musia používať vysokoteplotné rúry (HT rúry).

Spravidla sa používajú PP rúry (polypropylénové) alebo PVC rúry. Tie rozoznáte podľa ich sivej farby. Ako podzemné potrubia, pod pivnicou v zemi, slúžia takzvané KG rúry (plastové podzemné potrubia).

Tiež sa označujú ako PVC kanalizačné rúry a sú väčšinou oranžovo-hnedej farby. Okrem toho sa používajú odbočky, ohyby v rôznych uhloch, odtoky, prepady, sifóny (pachové uzávery), tesnenia, ako aj redukčné kusy na spojenie potrubí s rôznymi priemermi.

Pre zabezpečenie správneho odtoku a prevencie upchávania musia mať odtokové rúry adekvátny priemer. Ak odtok nie je dostatočne dimenzovaný, ľahko sa upchá.

Preto musia mať odtokové rúry podľa normy DIN 1986 určitý minimálny priemer (menovitá šírka DN) v závislosti od sanitárneho objektu.

Špecifické typy PE potrubí pre uloženie do zeme

Pre podzemné inštalácie sú polyetylénové (PE) rúry mimoriadne vhodné vďaka svojej odolnosti a flexibilite.

Rúry z PE na chráničky

Rúry z PE na chráničky slúžia na ochranu tlakových potrubí uložených v zemi a sú zvyčajne čiernej farby. Na objednávku je možnosť dodania aj s farebnými oranžovými pruhmi podľa TPG 70201.

AQUALINE RC1 - Potrubie pre rozvody vody z PE 100 RC

• Určené pre bezopsypové technológie, tlaková rada PN 10 (SDR 17), plnostenná rúra z RC, 90% čierna, 10 % modrá vrchná vrstva, bez PP ochrannej vrstvy, tyče s vyhľadávacím vodičom.
• Určené pre bezopsypové technológie, tlaková rada PN 16 (SDR 11), plnostenná rúra z RC, 90% čierna, 10% modrá vrchná vrstva, bez PP ochrannej vrstvy.

AQUALINE RC ROBUST - Potrubie pre rozvody vody z PE 100 RC s ochrannou vrstvou z PP

• Tlaková rada PN 10 (SDR 17) farba čierna s modrým plášťom, určené pre bezopsypové technológie. Možnosť dodania až do rozmeru 400mm.
• Tlaková rada PN 16 (SDR 11) farba čierna s modrým plášťom, určené pre bezopsypové technológie. Možnosť dodania až do rozmeru 400mm.

Potrubie pre rozvody vody z PE - 100®RC plus egeplast 9010 ®

Tlaková rada SDR 11 (0,7MPa) alebo tlaková rada SDR 17 (0,4MPa) max povolený prevádzkový tlak 16 bar, farba modrá s čiernymi pásmi. Rúra egeplast 9010® je tlaková rúra z materiálu PE 100 RC plus* s vysokou odolnosťou voči šíreniu trhliny. Rozmerovo integrovaná je 10%-ná vonkajšia farebná ochranná vrstva, ktorá zodpovedá požiadavkám riadiacich inštitútov.

Potrubie pre rozvody vody z PE - 100RC plus* - egeplast SLM 3,0

Bezvýkopové technológie kladú vyššie požiadavky na základný materiál: stena rúry, ktorá prenáša tlak je vyrobená z moderného materiálu PE 100 RCplus*, navyše je rúra chránená „tvrdou šálou“ z minerálmi plneného polypropylénu, ktorý je vysoko odolný proti škrabancom a vrypom. Vhodné pre pokládky typu Black-box!

Segmentové tvarovky z PE

Tlaková rada PN 4 až PN 25, farba čierna s modrými alebo hnedými pásmi. Pre rozvody vody a kanalizácie môžeme dodať segmentové tvarovky ako kolená ľubovoľných uhlov, T-kusy v rôznych uhloch a krížové odbočky. Tieto tvarovky môžu byť v tlakových radách PN 4 až PN 25 o priemeroch až do 1200 mm.

Plánovanie a inštalácia vodovodného potrubia do zeme

Vodovodné potrubie v záhrade ti ponúka množstvo výhod. Chladivú vodu máš vždy po ruke, či už ňou polievaš rastliny, napúšťaš bazén alebo sa osviežuješ pod záhradnou sprchou. Jednotlivé kroky ti pôjdu s podrobným návodom ľahko od ruky, takže aj domáci majstri-laici zvládnu pokládku vodovodného potrubia.

Nový záhradný vodovod: Plánovanie je základ!

Skôr ako sa vyzbrojíš rýľom a pustíš sa hneď do práce: Dôkladná organizácia projektu je nevyhnutná. Predtým, ako začneš pokladať vodovodné potrubie, mal by si si všetko dôkladne naplánovať. Kde povedú rúry?

Hĺbka uloženia a ochrana proti mrazu

Je na tebe, do akej hĺbky chceš vodovodné potrubie uložiť. V zásade ho môžeš umiestniť aj nad zemou. Avšak potom nie je chránené pred vonkajšími vplyvmi a nemusí nutne prispievať k rajskému vzhľadu tvojej záhrady. Preto ti odporúčame uložiť potrubie do jamy hlbokej približne 35 centimetrov.

Ak ho chceš uložiť aj mrazuvzdorne, mal by si jamu prehĺbiť o ďalších 40 až 50 centimetrov. Takto bude vodovodná prípojka nezámrzná.

Aj keď sú slovenské zimy spravidla veľmi mierne, je nevyhnutné, aby si svoje nové vodovodné potrubie uložil mrazuvzdorne. Na to existujú dve možnosti: Ak chceš vynaložiť relatívne malé úsilie, môžeš PE potrubie chrániť pred poškodením mrazom tak, že ho pred prvými mínusovými teplotami úplne zbavíš vody.

Všetko, čo na to potrebuješ, je uzatvárací ventil a malý sklon, aby zvyšková voda sama vytiekla z hadice. Nezabudni, že potrubie od prípojky vody až po uzatvárací ventil musí byť dobre izolované. V ideálnom prípade ho umiestniš do svojej garáže alebo do mrazuvzdorného záhradného domčeka.

Náročnejší variant spočíva v tom, že celý priebeh potrubia položíš hlbšie a vybavíš ho vrstvou ochrany proti mrazu z kameniva alebo štrku. Oboje zabezpečí, že sa chlad dostane k potrubiam len tlmeno. Postup síce zaberie viac času a spôsobí vyššie materiálové náklady, ale vďaka tomu môžeš čerpať vodu v záhrade aj v zime.

Kvalita pôdy

Kvalita pôdy hrá pri pokládke vodovodného potrubia dôležitú úlohu. Na starších pozemkoch je podklad zvyčajne tvorený dobrou ornicou. Ale v nových obytných zónach často nájdeš len nahádzané časti sutiny, ktoré boli doplnené zeminou.

Okrem toho, že to sťažuje vykopanie jamy, v takom prípade ti odporúčame uložiť PE potrubie na dodatočnú vrstvu piesku. Predídeš tak náhlemu poklesu podkladu a potrubie sa stane nerovným alebo dokonca poškodeným.

Dôležité komponenty a priemer potrubia

Na pokládku potrubia potrebuješ nielen stabilné PE potrubie, ale aj rôzne spojky, ventily, ako aj kohútiky a vodovodné zásuvky, z ktorých môžeš bez problémov čerpať chladivú vodu.

Priemer potrubia: Ak je potrubie príliš úzke, bude ti trvať dlho, kým sa tvoj bazén naplní dostatočným množstvom vody. Zavlažovanie rastlín trvá dlhšie. Ale ani potrubie by nemalo byť príliš veľké, inak sa stratí potrebný tlak. Ak chceš položiť bežné záhradné vodovodné potrubie, je ideálne PE potrubie s priemerom 32 milimetrov!

Viacero prípojok: Pri plánovaní vodovodných zásuviek a kohútikových staníc nebuď príliš šetrný. Jedna prípojka viac-menej sotva ovplyvní celkové náklady, ale nesmierne ti uľahčí každodenné zalievanie.

Krok za krokom: Inštalácia vodovodného potrubia do zeme

V tomto článku sa budeme zaoberať procesom inštalácie plastových rúr pre vodovodné systémy v zemi. Jedným zo základných krokov pri inštalácii rúr je výber správneho typu rúr. Plastové rúry sú dnes veľmi populárne a HDPE rúry sú jednou z možností, ktoré si môžete vybrať pre svoj vodovodný systém v zemi.

Po výbere vhodných rúr musíte pripraviť povrch a vykopať potrebnú priekopu v zemi. Je dôležité dbať na správnu hĺbku priekopy, aby boli rúry dostatočne chránené pred vonkajšími vplyvmi a mrazom.

1. Plánovanie a príprava materiálu: Teraz si zaobstaraj potrebné materiály a poukladaj všetky diely podľa plánu vo svojej záhrade. Narež potrubia na mieru. Všetko má ideálnu dĺžku? Opracuj konce potrubí stredne hrubým pilníkom.
2. Spojovanie dielov: Teraz zasuň jednotlivé diely do seba. Najprv nasuň prevlečnú maticu, potom upínací kužeľ a tesniaci krúžok na koniec potrubia. Teraz ho zasuň čo najďalej do príslušného fitingu. Utiahni prevlečnú maticu.

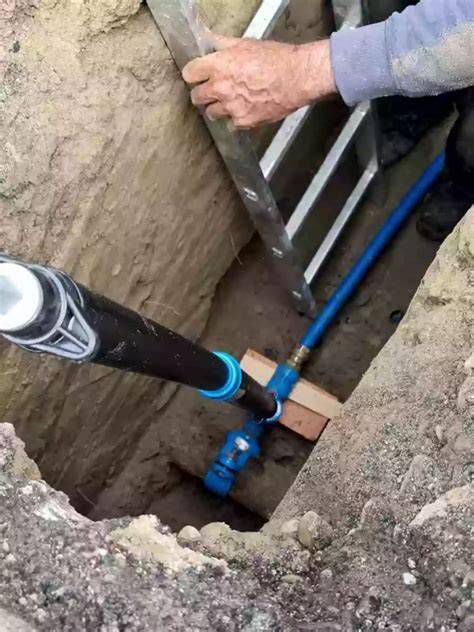

3. Výkop: Priebeh je hotový? Potom sa pusti do výkopu. Najprv opatrne oddeľ trávnik od zeme a odlož ho nabok. Potom vykop jamu hlbokú 30 až 35 centimetrov a širokú takmer 15 centimetrov.
4. Uloženie potrubia: Polož potrubia do vykopanej jamy a usporiadaj vodovodné zásuvky tak, aby boli v jednej rovine s povrchom zeme.

Tlaková skúška a dodržiavanie spádu

Tlaková skúška: Otestuj tesnosť každého spojovacieho prvku predtým, ako opäť zasypeš výkop potrubia. Zostav všetky diely a pusti vodu. Ak nič nekvapká, odviedol si dobrú prácu a môžeš jamu uzavrieť. Keď máš všetko spojené, zapni na jednu až dve minúty vodu! Až keď voda už nevystupuje na neplánovaných miestach, zasyp jamu a nasaď trávnik.

Dodržiavaj spád: Je nevyhnutné, aby si pri vodorovne vedených potrubiach vytvoril malý sklon približne jedného percenta. Len tak môže voda dobre prúdiť a nezostane v potrubí po vypnutí. Inak ti to môže skomplikovať život najmä v zime. Okrem toho riskuješ, že sa vytvoria usadeniny a potrubie sa postupne upchá.

Údržba podzemných vodovodných potrubí

Údržba rúr určených na vedenie vody v zemi je kľúčovým faktorom pre zabezpečenie ich optimálnej funkčnosti a dlhovekosti. Starostlivá údržba zaručuje bezpečný a spoľahlivý prenos vody, čím sa minimalizujú možné narušenia systému a jeho poruchy.

Po zapojení rúr pre zber podzemnej vody je naliehavé sa venovať starostlivosti o ne. Pravidelné čistenie a údržba rúr je kľúčová pre ich optimálny výkon a dlhú životnosť. Periodická kontrola a čistenie rúr pomôže predchádzať prípadným problémom a zachová dlhú životnosť vášho vodovodného systému.

Po určitom čase používania je nevyhnutné pravidelne kontrolovať stav rúr nachádzajúcich sa v zemi. Dôležitá je vizuálna kontrola, kedy je potrebné overiť, či rúry nevykazujú žiadne vonkajšie poškodenia ako trhliny, deformácie či pretrhnuté spoje. Taktiež je nutné venovať pozornosť prípadnej korózii alebo iným nežiaducim účinkom, ktoré môžu mať vplyv na celkový stav systému.

Jedným z hlavných faktorov, ktoré ovplyvňujú stav rúr v zemi, sú zmeny počasia. Teplotné výkyvy, pôsobenie slnečného žiarenia a zamrznutie môžu spôsobiť deformáciu materiálu a postupné poškodzovanie rúr. Preto je dôležité zabezpečiť primeranú ochranu proti týmto vplyvom.

Vodovodné potrubia pre závlahové systémy

Už ste niekedy premýšľali, ako môžete využívať vzácny zdroj vody, ktorý sa nachádza priamo v zemi? Ak áno, potom budete mať záujem o tento článok, ktorý vám ukáže, ako môžete jednoducho nainštalovať a udržiavať rúry pre zber podzemnej vody.

Vodovodné hadice na rozvod automatickej závlahy, s vysokou ochranou proti zemnej erózií, sú kľúčové pre efektívne zavlažovanie. V ponuke nájdete polyetylénové rúry s rozmermi 40, 32, 25, 20 a 16 milimetrov, v balení po 100 alebo 200 metrov.

Výber materiálu a veľkosti pre zavlažovanie

Pri výbere rúr pre zber podzemnej vody je dôležité mať na pamäti niekoľko faktorov. Je potrebné zvážiť veľkosť, materiál a odolnosť rúr, aby vyhovovali vašim potrebám a zároveň odolávali poveternostným podmienkam.

Voľba správneho typu rúr na vedenie vody je kľúčová pre efektívne a spoľahlivé fungovanie vodovodného systému. Jedným z najdôležitejších faktorov je samotný materiál, z ktorého sú rúry vyrobené. Existuje mnoho druhov materiálov, ako napríklad oceľ, plast, železo, alebo medi.

Výber správnych rúr a ich veľkosti je veľmi dôležitým krokom pri vytváraní závlahového systému. Samotné rúry sú životnou čiarou systému, ktoré prenášajú vodu z jedného bodu na druhý.

Je dôležité vybrať materiál, ktorý je spoľahlivý, odolný voči vonkajším vplyvom a zabezpečí trvácne fungovanie systému. Existuje niekoľko rôznych materiálov, ktoré sa používajú na výrobu rúr pre závlahové systémy. Medzi najbežnejšie patria PVC, polyetylén a kovové rúry.

Spojené PVC rúry sú bežnou voľbou pre závlahové systémy, pretože sú odolné voči rôznym poveternostným podmienkam, chemikáliám a majú dlhú životnosť. Polyetylénu rúry sú ďalšou možnosťou, ktorá je obzvlášť vhodná pre závlahové systémy s automatickým zavlažovaním. Tieto rúry sú flexibilné, odolné voči nízkym teplotám a majú dobrú odolnosť proti UV žiareniu.

Pri výbere správnej veľkosti rúr je dôležité zvážiť niekoľko faktorov, vrátane dĺžky závlahového systému, počtu zavlažovaných ploch a prietoku vody. Vyšší prietok vody vyžaduje väčšiu veľkosť rúr, aby zabezpečil dostatočný tlak v systéme. Na druhej strane, ak je prietok vody nízky, menšie rúry môžu byť postačujúce.

Vo všeobecnosti je odporúčané konzultovať s odborníkom v oblasti závlahových systémov, ktorý vám môže pomôcť vybrať správny materiál a veľkosť rúr na základe vašich potrieb a požiadaviek.

Umiestnenie a pripojenie závlahového systému

Umiestnenie potrubia a správne pripojenie zavlažovacieho systému sú kritické faktory pre efektívne fungovanie vodného zavlažovania. Pri rozhodovaní o umiestnení potrubia je dôležité vziať do úvahy typ záhrady, ktorú máte, a jej topografiu.

V prípade potrubia na povrchu je dôležité zvoliť kvalitné potrubie vhodné pre vonkajšie prostredie, ako napríklad PVC. Potrubie by malo byť spoľahlivo ukotvené na zemi, aby sa minimalizovalo riziko poškodenia alebo počkvenia.

V prípade potrubia pod zemou je nevyhnutné vykopať potrebný kanál, do ktorého bude potrubie uložené. Potrebujete zodpovedajúce vybavenie, ako napríklad lopatu na vykopanie rovnomerného a hlbokého kanála. Prvé zavlažovacie trubice je potrebné spojiť s hlavným zdrojom vody a postupne rozvodiť potrubie do požadovaných miest.

Pri pripájaní zavlažovacieho systému na hlavný zdroj vody by ste mali zabezpečiť, aby bola voda vhodnej kvality a prípadné nečistoty alebo nečistoty boli vyfiltrované. Ukladanie potrubia a správne pripájanie zavlažovacieho systému vyžaduje dôkladné plánovanie a správne vykonanie.
