Vytvorenie funkčného, estetického a bezpečného interiéru si vyžaduje precízne plánovanie, pričom výkresová dokumentácia zásuviek a vypínačov hrá kľúčovú úlohu. Pre domácich majstrov, projektovo zameraných zákazníkov a investorov, ktorí riešia novostavbu alebo rekonštrukciu, je nevyhnutné mať v dome logicky navrhnuté a jednotné vypínače a zásuvky. Tieto malé, často prehliadané prvky zásadne ovplyvňujú komfort, bezpečnosť aj celkový vzhľad interiéru. Moderné série vypínačov a zásuviek ponúkajú širokú paletu funkcií, ktoré je potrebné správne integrovať do celkového návrhu.
Proces Návrhu Interiéru a Jeho Výsledok
Tvorba interiérového dizajnu je komplexný proces, ktorý sa začína hlbokou analýzou potrieb klienta. Klient zadá vlastné požiadavky na návrh a poskytne všetky vstupné informácie ako sú napríklad fotografie, pôdorys, rezy a pohľady s konkrétnymi rozmermi navrhovaného priestoru. Pre komplexnosť vstupných informácií, vám bude poskytnutý konkrétny formulár podľa druhu navrhovaného priestoru, kde budú pre vás pripravené možnosti výberu. Interiér nemá nikdy len jedno riešenie. Česť výnimkám. Preto, práca vo variantoch je zásadným spôsobom hľadania optimálneho výsledku, nie je znakom váhania a neschopnosti riešiť problém, ale naopak, je znakom záujmu a precíznosti, ktoré sú tvorbe zadania venované.
Tvorbu dispozičného riešenia predstavujú pôdorysy - varianty navrhovaného priestoru. Klient dostane výber najvhodnejších dispozičných variantov, ktoré spolu prekonzultujeme. Následne budú všetky pripomienky zapracované do najideálnejšieho dispozičného riešenia, ktoré bude odoslané klientovi na schválenie. Po odsúhlasení ideálneho dispozičného riešenia, nasleduje jeho vizualizovanie, tvorba dizajnérskeho návrhu v podobe priestorových vizualizácií. Vizualizácie presne ukážu rozmiestnenie nábytku, originálny dizajn priestoru, tvary, hmotu, farebný koncept a použité materiály. Interiérová štúdia rieši koncept správneho komplexného výrazu, atmosféru, funkčnosť, inovácie, úžitkovosť, estetickú kvalitu, jednoznačnosť, účelnosť, nadčasovosť a v neposlednom rade detail.
Výsledkom sú vizualizácie interiéru, ktoré spĺňajú všetky požiadavky klienta v súlade s funkčnými a estetickými kritériami dizajnu. Vizualizácie budú odoslané klientovi a následne konzultované. Všetky vzniknuté pripomienky budú ďalej zapracované v preriešení dizajnérskeho návrhu. Nové vizualizácie budú odoslané klientovi na schválenie. Pri tvorbe dizajnérskeho návrhu sa vždy snažím, aby bola vzájomná spolupráca čo najpriamejšia, do návrhu sa snažím zapracovať každú požiadavku klienta.
Projektová Dokumentácia: Detailný Manuál Pre Realizáciu
Odsúhlasené finálne vizualizácie dizajnérskeho návrhu sú následne prekreslené do výkresovej podoby ako projektová dokumentácia pre realizáciu návrhu. Dokumentácia je rozdelená do dvoch častí. Prvá časť rieši výkresy dispozičného riešenia. Celá situácia interiéru je zakreslená ako pôdorys a samostatné pohľady. Všetky vzťahy dispozície a vybavenia interiéru sú zakótované a popísané. Druhá časť projektovej dokumentácie znázorňuje konkrétne umiestnenie svietidiel, elektrických zásuviek a vypínačov. Elektrické zásuvky a vypínače pre svietidlá sú logisticky premyslené tak, aby funkčne i prakticky slúžili pri ich používaní. Vypracovaná projektová dokumentácia bude odoslaná klientovi na schválenie. V prípade vzniknutých pripomienok bude dokumentácia preriešená alebo doplnená a znovu odoslaná klientovi na schválenie. Projektová dokumentácia pre realizáciu návrhu je výborný, praktický a funkčný manuál na základe ktorého dokáže klient zrealizovať svoj interiérový ciel. Výkresy tiež výborne poslúžia ako podklad pre vytvorenie cenových ponúk od remeselníkov a iných interiérových špecialistov.
Premyslené Umiestnenie Zásuviek a Vypínačov: Základ Funkčnosti a Estetiky
Je nevyhnutné starostlivo premyslieť umiestnenie vypínačov a zásuviek a zvážiť, na akých miestach ich nainštalujeme. Pokiaľ to nebudeme mať dobre rozvrhnuté, tak sa môže stať, že zásuviek a vypínačov bude málo alebo budú mať zlú pozíciu as rozvrhnutým nábytkom sa to bude zle prerábať. Vypínače a zásuvky sú malé prvky, ale ovplyvňujú komfort, bezpečnosť aj vzhľad interiéru. Univerzálne číslo neexistuje, ale v moderných inštaláciách sa odporúča zásuvkové pole každé 2-3 metre steny a samostatné zásuvky pri TV, pracovnom stole, posteli a v rohoch miestnosti.
Štandardné Výšky a Odporúčania pre Umiestnenie

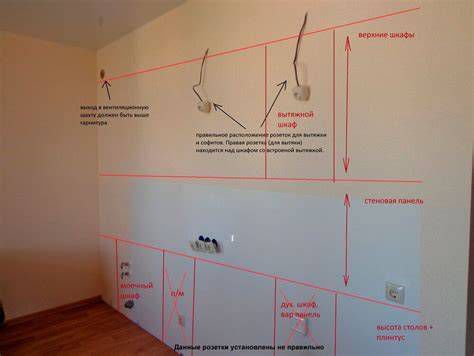

Pre správne a praktické umiestnenie elektroinštalačných prvkov existujú všeobecné odporúčania. Vypínače sa montujú vo výške 90 - 120 cm (odporúča sa 105 cm) a 10 - 30 cm od vonkajšej strany dverného otvoru. Pri vypínačoch je hlavne dôležité, ako chceme, aby dané osvetlenie fungovalo. Zásuvky sa inštalujú na stenu vo výške 20 cm od podlahy. V prípade, že chceme zásuvky nad kuchynskou doskou, tak sa riadime rovnakým pravidlom. Nikdy nepodceňujte množstvo zásuviek, ktoré potrebujete. Najmä v dnešnej "elektronickej" dobe, kedy existuje veľké množstvo spotrebičov na prípravu jedál alebo upratovanie domácnosti.
Prehľad odporúčaných výšok a vzdialeností pre zásuvky a vypínače:
| Prvok | Štandardná výška od podlahy | Vzdialenosť od dverného otvoru | Poznámky |
|---|---|---|---|
| Vypínače | 90 - 120 cm (odporúča sa 105 cm) | 10 - 30 cm od vonkajšej strany | Dôležité je premyslieť funkčnosť osvetlenia. |
| Zásuvky | 20 cm | Nie je špecifikovaná | Nad kuchynskou doskou sa riadi rovnakým pravidlom. Nikdy nepodceňujte množstvo zásuviek. |
| Zásuvkové pole | Každé 2-3 metre steny | Nie je špecifikovaná | Samostatné zásuvky pri TV, pracovnom stole, posteli a v rohoch miestnosti. |
Špecifiká Umiestnenia v Kúpeľni: Bezpečnostné Zóny a Normy
V kúpeľni je používanie vody na dennom poriadku, rovnako ako zvýšená vlhkosť vzduchu. Na umiestnenie zásuviek a vypínačov sa musíme riadiť normou ČSN 33 2000-7-701 ed.2 z roku 2007, ktorá určuje pravidlá inštalácie bezpečnostnými zónami. Tieto zóny sa netýkajú iba zásuviek a vypínačov, ale aj osvetlenia a všetkých elektroinštalácií.

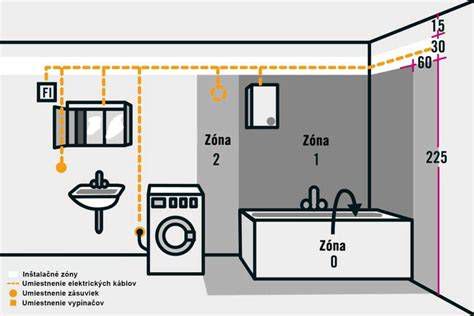

- Zóna 0 - je vnútorný priestor umývadla, vane alebo sprchovacieho kúta.
- Zóna 1 - je priestor od okraja vane alebo sprchy do výšky 225 cm (od podlahy). Tu sa môžu nachádzať iba zariadenia na bezpečné malé napätie (striedavé do 12 V, jednosmerné do 25V), pričom zdroj bezpečného napätia musí byť mimo zóny 0-2.
- Zóna 2 - je priestor vodorovne do vzdialenosti 60 cm od zóny 1, vo výške 225 cm nad podlahou až do stropu. Tu môžu byť jednotky na napájanie holiacich strojčekov, ventilátory, vykurovacie zariadenia, spínače a zásuvky na bezpečné malé napätie, pričom ich zdroj musí byť mimo zóny 0-2.
- Zóna 3 - nadväzuje na zónu 2 do vzdialenosti 240 cm. Tu môžu byť umiestnené zásuvky chránené oddeľovacím transformátorom alebo samočinným odpojením od zdroja pri použití prúdového chrániča (menovitý rozdielový prúd nesmie presahovať 30 mA).
Umiestnenie zásuvky a vypínača v kúpeľni určuje takzvaný umývací priestor. Je to pruh steny v šírke umývadla, ktorý stúpa od podlahy k stropu nad umývadlom a pod ním. Zásuvky a vypínače môžu byť inštalované iba mimo umývacieho priestoru, aby bola dodržaná bezpečná vzdialenosť od vody. Rovnaké pravidlá platia aj pre umiestnenie zásuvky na práčku. Nesmie sa do nej dostať voda a tak treba dodržať správnu vzdialenosť zásuvky od sprchového kúta, vane i umývadla. V kúpeľni, garáži, pivnici či vonku už nestačí len pekný dizajn. Príklad: Zásuvku pri umývadle v kúpeľni alebo pri vonkajšom umývacom mieste nevoľte v základnom prevedení IP20.
Typy Vypínačov a Ich Funkcie
Vypínač nie je univerzálna vec, ale rozdeľuje sa podľa funkčnosti a spôsobu použitia. Existuje viacero typov vypínačov, ktoré sú navrhnuté pre špecifické ovládanie osvetlenia alebo spotrebičov v domácnosti.
Prehľad Typov Vypínačov a Ich Použitia:

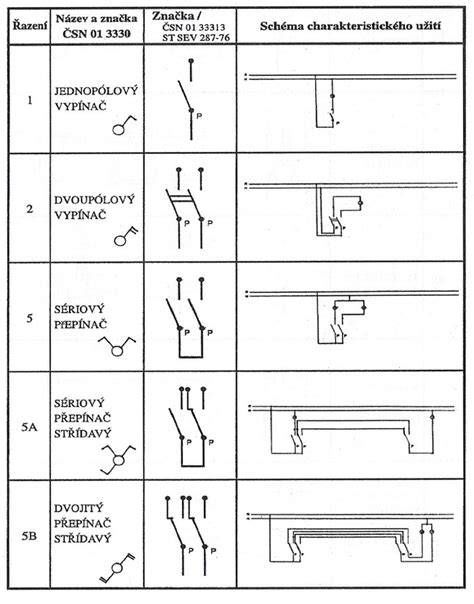

| Typ vypínača | Označenie | Použitie / Funkcia |
|---|---|---|
| Jednopólový | č. 1 | Ovládanie jedného svetla z jedného miesta. |
| Schodiskový (Striedavý) | č. 6 | Ovládanie svetla z dvoch miest. Na jednej strane chodby alebo miestnosti sa vypínačom č.6 svetlo zapne a na druhej strane chodby alebo miestnosti sa to isté svetlo druhým vypínačom č.6 vypne. Používa sa aj názov chodbový vypínač alebo striedavý vypínač. |
| Krížový | č. 7 | Jednopáčkový vypínač, ktorý sa vždy používa spoločne s vypínačmi č.6. Medzi dvojicu striedavých prepínačov č. 6 je možné zaradiť ľubovoľný počet vypínačov č. 7. Využíva sa najmä na schodiskách a chodbách spolu so striedavými prepínačmi, ak chceme jedno svetlo ovládať z viac ako dvoch miest. |
| Dvojpáčkový (Sériový/Lustrový) | č. 5 | Je dvojpáčkový vypínač, ktorý ovláda dve svetlá z jedného miesta. Nazýva sa aj sériový alebo lustrový vypínač, používa sa najmä v obývačkách, kúpeľniach alebo halách. |
| Dvojitý striedavý | č. 5b | V spojení s vypínačom č.6 môžeme dosiahnuť ovládanie jedného svetla z jedného miesta, napríklad ľavou páčkou vypínača č.5b, a pravou páčkou ovládanie druhého svetla. Ide o rovnaký vypínač ako je typ č. 6, akurát dvojitý. |
| Tlačidlový | Je jednopáčkový vypínač č.1, ktorý sa vracia pomocou strunky do východiskovej polohy. Používa sa na zopnutie spotrebičov, ktorým stačí impulz na ich chod ako napríklad zvončeky, žalúzie, ventilátory, automaty, časovače. | |
| Spotrebičový | Vyznačujú sa vyššou prúdovou zaťažiteľnosťou 16 alebo 20A, kvôli ich použitiu najmä pri vypínaní varnej dosky alebo sporáka. |
Vypínače je možné osadiť do viacnásobných rámikov max. do 5násobného podľa ponuky. Osová vzdialenosť je štandardných 71mm, takže postačujú univerzálne spájacie inštalačné krabice. Vypínače sa štandardne dodávajú bez rámikov v požadovanej farbe.
Zapojenie Vypínačov: Bezpečnosť a Praktické Schémy
Zapojenie vypínača je o niečo zložitejšie ako v prípade zásuvky. Samotný postup je rovnaký, existuje však viacero typov vypínačov aj spôsobov usporiadania vodičov v krabiciach. Zapájanie vypínačov je zásah do elektroinštalácie, ktorá je vyhradeným technickým zariadením. Áno, to znamená aj zapájať vypínače, zásuvky, svietidlá a ďalšie prvky. Pred začatím prác vypnite istič príslušného svetelného okruhu, kam chcete vypínač zapájať. O tom, že okruh je bez napätia, sa vždy dodatočne presvedčte skúšačkou.
Pre svetelné rozvody sa najčastejšie používajú medené káble CYKY alebo podobné, s tromi vodičmi a prierezom vodičov 1,5 mm2. Farby určujú príslušné Slovenské technické normy (STN):
- Hnedá - fáza (písmeno L). Je to pracovný vodič pod napätím. Práve tento vodič vypínač pri vypnutí prerušuje.
- Modrá - neutrálny vodič, tzv. „nulák“ (písmeno N). Vedie priamo bez prerušenia vypínačom do svietidla. N vodiče prívodu a vývodu na svietidlo môžu byť spojené čokoládou, venčekom.
- Žltozelená - ochranný vodič „uzemnenie“ (skratka PE). Vedie priamo bez prerušenia vypínačom do svietidla.
Na modrý a žltozelený vodič nesmiete nikdy privádzať napätie, na to slúži iba fázový vodič, tj. hnedý. Staršie elektroinštalácie typu TN-C majú iba dva vodiče - fázu (L) a tzv. kombinovaný vodič PEN. Okrem toho sa používa aj kábel CYKY-O 3 × 1,5 mm2, ktorý má 3 fázové vodiče: hnedý, čierny a sivý. Neznamená to, že sú určené iba pre trojfázové obvody. Okrem toho sa používajú aj pri zapájaní relé, stýkačov… skrátka všade tam, kde netreba viesť N a PE vodič.
Schémy Zapojenia Najčastejších Typov Vypínačov
Samozrejme, takéto jednoduché je zapojenie jednopólového vypínača - č. 1. Pri iných typoch vypínačov je to o trošičku zložitejšie. Zapojenie dvojitého vypínača (vypínač č. 5), nazývaného aj lustrového, je podobné ako pri type č. 1. Môžete spraviť zapojenie lustra na dva vypínače, resp. jeden dvojitý vypínač č. 5, ovládajúci 2 časti jedného svietidla, napr. v lustri.
Pre schodiskové vypínače (typ č. 6) je princíp taký, že ktorýmkoľvek z týchto 2 vypínačov svetlo kedykoľvek zapnete alebo vypnete. Najjednoduchšie bude, ak budete prívod od ističa i vývod na svietidlo ťahať z krabice pod jedným vypínačom. Môže sa však stať, že prívod bude pri jednom vypínači a svietidlo bližšie k druhému. Zapojenie vypínača 5b, nazývaného aj 6 + 6 alebo dvojitý striedavý prepínač, je teda podobné. Ovládať môžete 2 svietidlá, ku každému natiahnete samostatný prívod CYKY-J 3×1,5. Alebo môžete ovládať 2 časti jedného svietidla (napr. lustra).

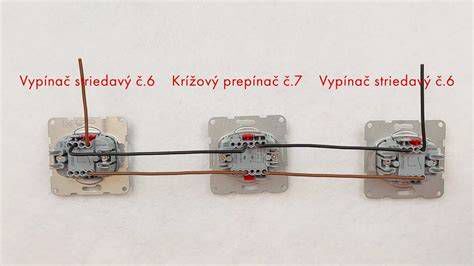

V prípade, že chcete ovládať svetlo z viac ako dvoch miest, do obvodu sa zaradí krížový prepínač č. 7. Ide teda o zapojenie vypínača 6, 7 a 6 - samotným vypínačom č. 7. Zapojenie vypínača č. 7 je už trochu zložitejšie. Ak chcete ovládať svietidlá z viac ako 3 miest, bude zapojenie ešte komplikovanejšie. Pretože ak sa vám nechce káblovať, môžete využiť jednoduchšiu alternatívu - napríklad schodiskový automat, senzor pohybu a pod. Samozrejme, existujú desiatky rôznych zapojení/kombinácii vypínačov, svietidiel a káblov.
Praktické Tipy pre Pripojenie Vodičov
Väčšina vypínačov má svorky prístupné voľne zozadu. Pri niektorých však musíte oddeliť klapku, aby ste sa dostali ku skrutkám. Pri strihaní káblov nechajte pár cm rezervu, ak by kontakty vyhoreli v dôsledku skratu či preťaženia. Zbavte kábel izolácie („odblankujte“ ho). Ďalej musíte odizolovať jednotlivé vodiče.
Pripojenie vodiča k vypínaču môže byť realizované rôznymi spôsobmi:

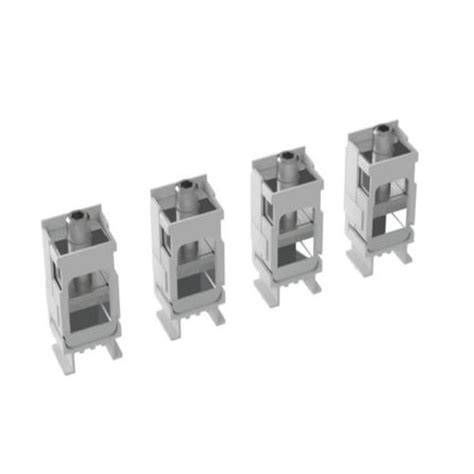

- Skrutková svorka: Vodič v tomto prípade drží na mieste skrutka. Odizolujte vodič iba na dĺžku priemeru skrutky a vložte ho priamo pod ňu z ľavej strany - aby ho pri doťahovaní v smere hodinových ručičiek vtiahla dnu.
- Strmeňová svorka: Podobá sa na skrutkovú svorku. Na rozdiel od nej sa však vodič vkladá pod strmeň, ktorý skrutka pritláča.
- Pružinová svorka: Pružinovú svorku musíte najskôr uvoľniť tak, že ju stlačíte pomerne veľkou silou. Aj na tomto type zásuviek nájdete vytlačený alebo vylisovaný údaj o dĺžke, na ktorú máte vodič odizolovať. Na zapojenie vypínača s pružinovými svorkami nepotrebujete skrutkovač.
Ak neviete, ktorý vodič kam patrí, pozrite si schémy zapojení vypínačov. Dajte si pozor, aby ste mali prístroj vypínača správne otočený a aby sa vypínač zapínal stlačením klapky nahor. Hliníkové vodiče sú veľmi krehké a ľahko sa zlomia. Okrem toho sa pod tlakom splošťujú - hovoríme, že hliník „tečie“. Svorka sa uvoľní, vplyvom prechodového odporu sa začne zahrievať, časom vznikne el. oblúk či dokonca požiar. Pri hliníkových vodičoch sa tiež stáva, že sa zlomia o niekoľko milimetrov ďalej vo vnútri izolácie. Akonáhle budete mať vypínač zapojený, musíte ho pripevniť k inštalačnej krabici pomocou samorezných skrutiek (nebývajú v balení). Odskúšajte vypínač, prípadne vypínače, ak ovládate svietidlo z viacerých miest.
Dizajn a Komfort: Jednotná Séria a Moderné Funkcie
Pre novostavbu aj rekonštrukciu sa oplatí zvoliť jednotnú dizajnovú sériu. Môžete, ale z hľadiska estetiky je vhodné mať jednotnú sériu v rámci jedného priestoru (napr. celé podlažie alebo celý byt). Rozdiel býva v materiáloch, farebných prevedeniach, tvaroch rámčekov a v šírke ponuky funkcií. Valena Life je novšia samostatná séria, ktorá má vlastné rámčeky aj dizajn mechanizmov. Pri výmene staršej série Valena za Valena Life je obvykle potrebné vymeniť celý prístroj aj rámček. V našej kategórii Vypínače a zásuvky nájdete ponuku rozdelenú podľa dizajnu, ceny a použitia. Pri vstupe do miestnosti je vhodné mať radenie spínačov tak, aby ste vedeli svetlo ovládať z viacerých miest.
