Výber správneho čerpadla na vodu nie je o odhadoch, ale o presnom výpočte. Ak zvolíte slabé riešenie, voda nebude mať dostatočný tlak a systém nebude fungovať spoľahlivo. Naopak, ak výkon zbytočne predimenzujete, zaplatíte viac a zároveň môžete skrátiť životnosť zariadenia častým spínaním. Pri výbere čerpadla na vodu treba vždy pracovať s tromi základnými veličinami: prietok, výtlak a tlak vody.
Kľúčové parametre: Výtlak a prietok

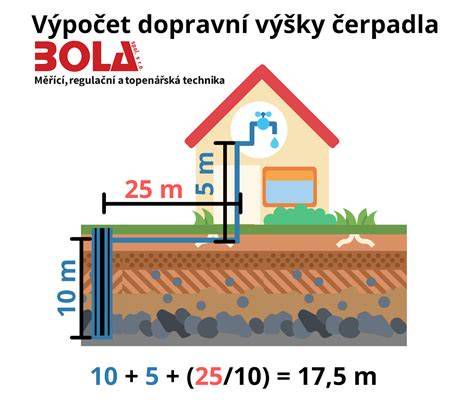

Výtlak určuje maximálnu výšku, do ktorej môže ponorné čerpadlo vodu vytlačiť. Najviac podceňovaným parametrom býva práve výtlak. Maximálny výtlak, ktorý výrobca uvádza, je hodnota dosiahnutá bez prietoku. Pre jednoduchší prepočet platí, že 10 metrov maximálneho výtlaku zodpovedá približne 1 Baru tlaku. Príklad: studňa 8 m + výška domu 5 m + tlak 3 bary (≈ 30 m) = približne 43 m výtlaku. Ak sa pozeráte len na hĺbku studne, ignorujete polovicu reality.
Maximálny prietok čerpadla býva označený písmenom Q a je zadávaný pri každom čerpadle taktiež s prihliadnutím na nulové tlakové straty. V praxi je skutočný prietok ovplyvnený viacerými faktormi, ako je dĺžka a priemer potrubia alebo hadice. Správny výkon nikdy nevzniká z jedného čísla. Skutočný význam výkonu je v tom, či zariadenie dokáže dodať potrebný objem vody pri požadovanom tlaku.
VÝPOČTY čerpadla, prietok, otáčky, tlak, výkon, priemer
Praktický príklad: Čerpadlo s výtlakom 40 metrov
Ako príklad môžeme uviesť čerpadlo EXTOL PREMIUM s tlakovým spínačom (1200W), ktoré má maximálny výtlak 40 m. S týmto maximálnym výtlakom je možné záhradnou hadicou zalievať na značnú vzdialenosť, pričom sa uvádza, že na 1m výtlačnej výšky zodpovedá približne 10m prepravnej vzdialenosti po rovine. Toto automatické čerpadlo je vybavené tlakovým spínačom, ktorý zabezpečuje jeho automatické spustenie pri poklese tlaku a automatické vypnutie pri uzavretí odtoku.
Tabuľka: Prehľad vybraných 4" ponorných čerpadiel
- SD 15-46: Výtlak až 67 m, výkon 0,37 kW.
- SD 40-43: Výkon 0,55 kW, vhodné pre domáce zásobovanie.
- STAIRS 40-43: Prietok až 70 l/min, výtlak 54 m.
- UVM 2/7: Výtlak 63 m, odporúčaný prietok 40 l/min.
Obehové čerpadlá vo vykurovacích systémoch
Obehové čerpadlá zohrávajú kľúčovú úlohu v cirkulácii vody v vykurovacích systémoch, čím priamo ovplyvňujú výkon kúrenia a náklady na energiu. V teplovodných systémoch, ktoré sú uzavreté, nie je rozhodujúci geodetický rozdiel, ale dĺžka, priemer potrubia, tlaková strata a odpory. Nesprávne dimenzované čerpadlo môže viesť k nedostatočnému vykurovaniu, najmä vo vzdialenejších častiach domu, a k jeho preťažovaniu, čím sa skracuje jeho životnosť.

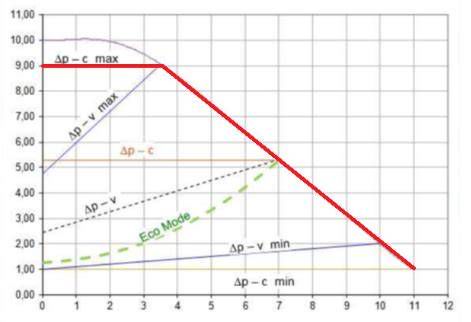

Výborným nástrojom pri výbere čerpadla sú jeho výkonnostné charakteristiky. Ide o graf, kde na vertikálnej osi je znázornený výtlak a na horizontálnej osi prietok. Podľa krivky je možné určiť pomer výtlaku k prietoku, teda koľko vody bude čerpadlo dodávať pri konkrétnom koncovom tlaku. Pri výbere obehového čerpadla je okrem prietoku a dopravnej výšky potrebné zohľadniť aj ďalšie parametre, ako je regulácia výkonu a pecifické funkcie, napríklad patentovaná funkcia AUTOADAPT.
