Vypínač s orientačným svetlom: Komfort a bezpečnosť v tme

Vypínač s orientačným svetlom je moderným prvkom elektroinštalácie, ktorý výrazne zvyšuje komfort v domácnosti. Použitie vypínača s orientačným osvetlením (tlejivka alebo LED) je ideálne na ovládanie spotrebiča alebo svetla z jedného miesta, kedy osvetlenie vypínača trvalo svieti (aj pri vypnutom stave) a zlepšuje tak orientáciu v tme. Sú vybavené malou kontrolkou, ktorá svieti vo vypnutom stave, vďaka čomu vypínač rýchlo nájdete v tme. V minulosti sa na osvetlenie vypínačov používali tlejivky, v súčasnosti ich nahrádzajú miniatúrne LED, ktoré sú úspornejšie a majú dlhšiu životnosť.

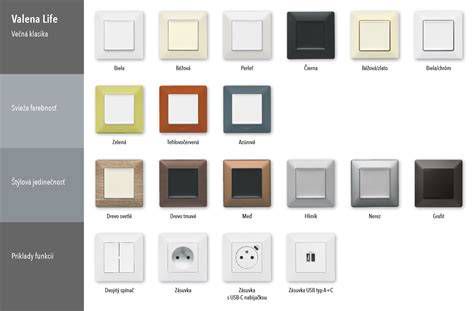

Detailné informácie o vypínačoch Legrand Valena Life s orientačnou LED diódou

Spoločnosť Legrand vznikla vo Francúzsku v roku 1860 a v jej počiatkoch sa zaoberala výrobou porcelánu. Až začiatkom 20. storočia sa začala orientovať na elektrotechnický priemysel. Dnes sa spoločnosť Legrand zaraďuje medzi popredných výrobcov elektroinštalačných ovládacích prvkov, ako sú vypínače, zásuvky, ističe či poisťovacie prvky a vo svojom odbore je lídrom na trhu. Väčšina výrobcov má k dispozícii niekoľko dizajnových radov prístrojov (napr. vypínače Legrand, vypínač Schneider) - zásuvky, vypínače, stmievače i ďalšie prístroje z rovnakého radu majú rovnaký dizajn.

Vypínač Legrand Valena Life (radenie č. 6) s orientačnou LED diódou (model 752126)

Praktický schodiskový vypínač s podsvietením z radu Valena Life je model radenia č. 6, ktorý je vybavený orientačnou LED diódou. Táto dióda jemne svieti, keď je svetlo v miestnosti vypnuté, vďaka čomu je ideálny pre chodby a schodiská, kde vám umožní bezpečne nájsť vypínač aj v úplnej tme. Prepínač 752126 zvyšuje komfort a bezpečnosť. V sérii Legrand Valena Life sa používa najmä pre schodiská (ovládanie svetla z dvoch miest, hore a dole, pričom na oboch koncoch vypínač v tme svieti), dlhé chodby (aby ste v noci okamžite videli, kde sa zapína svetlo, bez nutnosti hľadať vypínač po stene) a spálne (umiestnenie pri dverách a pri posteli pre pohodlné ovládanie).

Rýchle parametre a dôležité upozornenia pre model 752126:

• Radenie: Prepínač č. 6 (striedavý / schodiskový)
• Funkcia LED: Orientačná (svieti pri vypnutom svetle)
• Súčasť balenia: Mechanizmus, klapka s priezorom, LED jednotka
• Farba: Biela lesklá (RAL 9003)
• Pripojenie: Automatické (bezskrutkové) svorky
• Balenie: Bez krycieho rámika

Pri výbere tohto modelu je dôležité si dať pozor na niekoľko kľúčových aspektov. LED je v balení, tento kód (752126) obsahuje už z výroby vloženú LED kontrolku, takže nemusíte nič dokupovať. Zapojenie je možné bez N vodiča - orientačná kontrolka sa zapája paralelne ku kontaktom prepínača a nepotrebuje samostatný nulový vodič (N). Prúd preteká cez vlákno žiarovky (pri LED žiarovkách sa používa špeciálna nízko-prúdová LED, aby neblikali). Nezabudnite, že prístroj sa dodáva bez vonkajšieho rámika, preto nezabudnite objednať biely rámik Valena Life (model 754001).

Technické parametre pre model 752126:

• Kód výrobcu (MPN): 752126
• Séria: Valena Life
• Radenie (typ): Prepínač č. 6 (striedavý)
• Funkcia LED: Orientačná (svieti pri OFF)
• Menovitý prúd: 10 AX
• Farba LED: Zelená / Modrastá (podľa šarže)

Časté otázky (FAQ) k vypínaču 752126

• Bude mi blikať LED žiarovka v lustri? Legrand používa v tomto modeli LED s veľmi nízkym prúdom (cca 0,15 mA), čo minimalizuje riziko preblikávania kvalitných LED žiaroviek. Pri veľmi lacných žiarovkách s malým výkonom sa to však úplne vylúčiť nedá (riešením je potom kompenzátor).
• Kedy kontrolka svieti? Zapnuté alebo vypnuté? Tento model (752126) je zapojený ako orientačný. To znamená, že LED svieti vtedy, keď je hlavné svetlo vypnuté (aby ste našli vypínač). Keď svetlo zapnete, LED zhasne.
• Môžem ho použiť ako obyčajný vypínač č. 1? Áno. Ak zapojíte len jeden výstupný kontakt, bude fungovať ako bežný vypínač s podsvietením.
• Je v balení rámik? Nie. Balenie obsahuje mechanizmus, LED a bielu klapku s priezorom. Rámik si musíte dokúpiť.

Vypínač Legrand Valena Life (radenie č. 1) s orientačnou LED diódou (model 752110)

Tento praktický vypínač s podsvietením z radu Valena Life (radenie č. 1) je vybavený orientačnou LED diódou, ktorá jemne svieti, keď je svetlo v miestnosti vypnuté. Vďaka tomu vypínač ľahko nájdete aj v úplnej tme bez toho, aby ste museli hmatať po stene. Vypínač 752110 zvyšuje komfort a bezpečnosť v domácnosti. V sérii Legrand Valena Life je ideálny pre chodby a predsiene (aby ste v noci okamžite videli, kde sa zapína svetlo), spálne a detské izby (jemné svetlo pomáha pri orientácii, ak potrebujete vstať v noci) a pivnice a garáže (kde je po zhasnutí úplná tma).

Rýchle parametre a dôležité upozornenia pre model 752110:

• Radenie: Spínač č. 1 (jednopólový)
• Funkcia LED: Orientačná (svieti pri vypnutom svetle)
• Súčasť balenia: Mechanizmus, klapka s priezorom, LED jednotka
• Farba: Biela lesklá (RAL 9003)
• Pripojenie: Automatické (bezskrutkové) svorky
• Balenie: Bez krycieho rámika

Pre tento model platia podobné dôležité aspekty pri výbere. LED je v balení: na rozdiel od iných modelov, kde sa LED dokupuje, tento kód (752110) obsahuje už z výroby vloženú LED kontrolku (zvyčajne model 067684), takže nemusíte nič dokupovať. Zapojenie je možné bez N vodiča: orientačná kontrolka sa zapája paralelne ku kontaktu vypínača a nepotrebuje samostatný nulový vodič (N). Prúd preteká cez vlákno žiarovky (pri LED žiarovkách sa používa špeciálna nízko-prúdová LED, aby neblikali). Balenie neobsahuje vonkajší rámik, preto nezabudnite objednať biely rámik Valena Life (model 754001).

Technické parametre pre model 752110:

• Kód výrobcu (MPN): 752110
• Séria: Valena Life
• Radenie (typ): Spínač č. 1 (so signálkou)
• Farba LED: Zelená / Modrastá (podľa šarže)
• Menovitý prúd: 10 AX
• Spotreba LED: 0,15 mA (nízka spotreba)
• Typ pripojenia: Automatické svorky

Časté otázky (FAQ) k vypínaču 752110

• Bude mi s týmto vypínačom blikať LED žiarovka? Legrand používa v tomto modeli špeciálnu LED s veľmi nízkym prúdom (0,15 mA), čo minimalizuje riziko blikania kvalitných LED žiaroviek. Pri veľmi lacných žiarovkách sa to však vylúčiť nedá (riešením je potom kompenzátor).
• Kedy kontrolka svieti? Zapnuté alebo vypnuté? Tento model (752110) je zapojený ako orientačný. To znamená, že LED svieti vtedy, keď je hlavné svetlo vypnuté (aby ste našli vypínač). Keď svetlo zapnete, LED zhasne.
• Môžem ho zapojiť tak, aby svietil, keď je svetlo ZAPNUTÉ? Štandardne nie, pretože na to by ste potrebovali v krabici nulový vodič (N) a LED zapojiť inak. Tento vypínač je predpripravený na funkciu orientácie. Pre signalizáciu zapnutia (napr. ventilátora) sa používa iné zapojenie alebo iný typ LED.
• Je v balení rámik? Nie. Balenie obsahuje mechanizmus, LED a bielu klapku s priezorom. Rámik si musíte dokúpiť.

Základné rozdelenie a funkcie vypínačov

Na trhu existuje viacero typov vypínačov, ktoré sa líšia svojím radením. Pre lepšiu orientáciu v ponuke vypínačov uvádzame základné typy a ich funkcie:

Radenie č. 1 (jednopólový vypínač)

Ide o najčastejšie používaný vypínač s jednou klapkou, ktorý ovláda svetlo alebo spotrebič iba z jedného miesta. Označuje sa aj ako jednopólový vypínač, prípadne ako radenie jedna. Je to najčastejšie využívaný vypínač, ktorý vám umožní zapnúť a vypnúť jedno svietidlo iba z jedného miesta. Používa sa zväčša v miestnostiach s jedinými dverami.

Dvojpólový vypínač (radenie č. 2)

Dvojpólový vypínač je na prvý pohľad na nerozoznanie od jednopólového vypínača č. 1. Už má dva vstupy a dva vývody. Plní rovnakú funkciu ako jednopólový, no jednou ovládacou klapkou viete ovládať dva obvody súčasne (môžete napr. zapnúť svetlo a ventilátor).

Troj- a štvorpólové vypínače (radenie č. 3)

Ide o trojpólový vypínač s troma dvojicami kontaktov. Najčastejšie ho nájdete v prevedení ako sporákový vypínač, ktorý je určený na ovládanie 3-fázového sporáka. Na rozdiel od bežného vypínača na osvetlenie sú tie sporákové stavané na vyššie prúdové zaťaženie (znesú aj 16 či 20 A), preto sú aj robustnejšie. Sporákovými vypínačmi môžete ovládať aj iné výkonné trojfázové spotrebiče, ako napr. el. ohrievač vody. Vypínač č. 3 nájdete aj ako štvorpólový. Ten je vybavený štyrmi dvojicami kontaktov, ktoré sú ovládané jednou ovládacou klapkou. Najčastejšie sa využíva pri trojfázových rozvodoch.

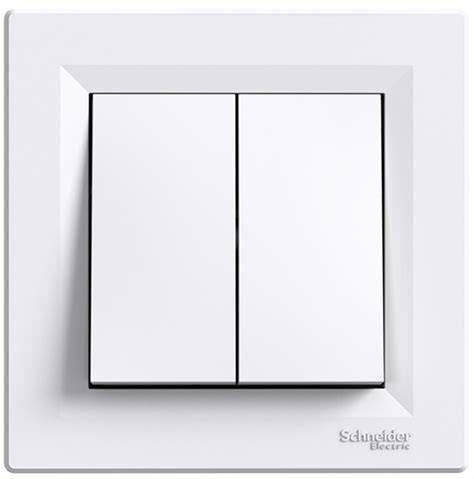

Vypínač č. 5 (lustrový vypínač)

Ide v podstate o zdvojený vypínač č. 1 s jedným spoločným prívodom a dvoma nezávislými vývodmi. Vypínač č. 5 má delenú klapku, takže vám umožní zapínať a vypínať dve svietidlá, prípadne dve časti jedného svietidla. To sa využíva napr. pri lustroch, preto sa vypínaču č. 5 hovorí aj lustrový.

Radenie č. 6 (striedavý/schodiskový vypínač)

Radenie č. 6 (striedavý prepínač) je vypínač s jednou klapkou, ktorý má jeden spoločný prívod a dva vývody. Slúži na ovládanie jedného svetelného obvodu dvoma prepínačmi. Nazýva sa aj striedavý, dvojsmerný, chodbový vypínač či schodiskový vypínač. Názov „schodiskový“ asi najlepšie vystihuje funkciu tohto vypínača - dolu na schodisku zapnete vypínač a rozsvietite svetlo, hore druhým vypínačom to isté svetlo vypnete. Vypínač č. 6 využijete najmä na chodbách, schodiskách či v priechodných miestnostiach. Ak necháte jeden z vývodov nezapojený, môžete ho použiť aj ako jednopólový vypínač č. 1.

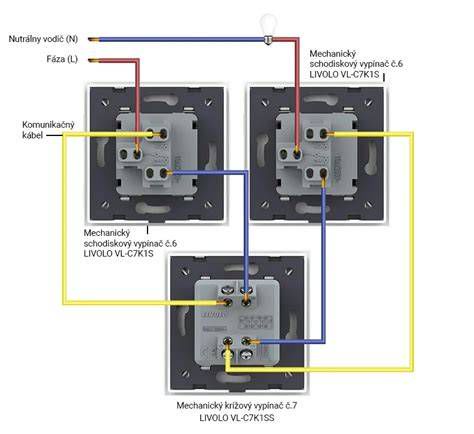

Krížový vypínač (radenie č. 7)

Kombináciou tohto vypínača a 2 vypínačov č. 6 môžete ovládať svietidlo z 3 miest. Ak použijete viacero vypínačov č. 7, budete môcť svietidlo ovládať z ľubovoľného počtu miest.

Kombinované vypínače (napr. radenie č. 5a, 5b)

Vypínač č. 5a je dvojpáčkový vypínač, ktorého jedna časť je zapojená ako vypínač č. 1 a druhá časť ako vypínač č. 6. Vypínač 5a teda môžete použiť na ovládanie dvoch svietidiel, pričom to druhé môžete pomocou ďalšieho vypínača č. 6 ovládať aj z iného miesta. Vypínač číslo 5B, resp. 6 + 6 je vlastne dvojitý dvojpáčkový striedavý vypínač č. 6 v jednom rámčeku. Dvojitou klapkou môžete s použitím dvoch takýchto vypínačov ovládať dva svetelné okruhy z dvoch miest. Môžete tiež skombinovať 5b vypínač a dva vypínače č. 7 pre zložitejšie ovládanie.

Tlačidlá

Tlačidlá sú jednopáčkové vypínače č. 1, ktoré sa vracajú pomocou strunky do pôvodnej polohy. Používajú sa na najmä zopnutie spotrebičov, napr. pomocou stýkačov či ďalších pomocných obvodov. Existuje viacero druhov tlačidiel: jednopáčkové, dvojpáčkové, rozpínacie, podsvietené alebo s piktogramami.

Špeciálne typy spínačov

• Časové spínače - Sú ideálne na osvetlenie chodieb, prípadne na ovládanie kúrenia či vetrania, ktoré má bežať iba po určitý čas (napr. pri ventilátoroch v kúpeľniach).
• Otočné spínače - Sú vhodné aj na ovládanie výkonných spotrebičov, ako napr. el. sporákov, či ako stmievače pre svetelné obvody.
• Ťahové spínače - Hodia sa napr. pre kúpeľne, komory alebo iné priestory, kde je obmedzený priestor pre klasický nástenný vypínač.

Orientačná vs. Signalizačná kontrolka: Aký je rozdiel?

Na výber máte okrem tradičnej veľkoplošnej aj klapky s kontrolkou. Je dôležité rozlišovať medzi orientačnou a signalizačnou funkciou kontrolky:

Orientačná kontrolka

Signálka na kolíske slúži pre lepšiu orientáciu v tme. Svieti ak je svetlo vypnuté, aby ste ľahšie našli vypínač.

Signalizačná kontrolka

Signálka svieti, ak je prístroj v zapnutom stave. Využijete ju napríklad, ak sa vypínač nachádza v inej miestnosti ako svetlo. Svoje opodstatnenie našla najmä v kúpeľniach či na toaletách. Signalizačné osvetlenie však viete namontovať, iba ak sa v inštalačnej krabici nachádza nulový vodič (tzv. N vodič).

Technické parametre a bezpečná inštalácia

Bezpečnosť je prvoradá. Vypínače slúžia na zapínanie a vypínanie el. spotrebičov, vo väčšine prípadov ide o svietidlá. Pred kúpou si umiestnenie vypínačov precízne rozkreslite, aby ste videli, koľko a aké typy budete potrebovať. Chybu neurobíte ani v prípade, že si ich kúpite zopár do rezervy. Pred začatím prác vypnite istič príslušného svetelného okruhu, kam chcete vypínač zapájať. O tom, že okruh je bez napätia, sa vždy dodatočne presvedčte skúšačkou.

Správna identifikácia vodičov je kľúčová pre bezpečnú a funkčnú inštaláciu. Štandardné farby vodičov sú:

Montáž, opravu či rekonštrukciu elektroinštalácie môže vykonávať iba kvalifikovaný elektrikár, ktorý spĺňa podmienky podľa platných vyhlášok. Pri inštalácii postupujte nasledovne: V inštalačnej krabici identifikujte prívodný kábel s napätím a kábel, ktorý napája osvetlenie. Zelenožltý vodič nikdy nezapájame do vypínača. Modrý vodič sa taktiež nezapája, okrem špecifických prípadov, ako je vypínač podsvietený signalizačným svetlom. Bežne používané vypínače budú mať na zadnej strane schému zapojenia a svorku pre prichádzajúcu fázu označenú písmenom „L“. Akonáhle budete mať vypínač zapojený, musíte ho pripevniť k inštalačnej krabici pomocou skrutiek a nakliknúť krycí rámček na mechanizmus vypínača. Tento článok slúži iba ako informatívny. Návrh, realizáciu či opravu elektroinštalácie a vypínačov vždy zverte kvalifikovaným elektrikárom, resp. projektantom. V opačnom prípade sa vystavujete ekonomickým i trestnoprávnym dôsledkom v prípade požiaru alebo úrazu el.
