Potrubia sú hlavne v normách STN nazývané aj ako vzduchovody. Tieto rozvody sú kľúčovým prvkom pre efektívne fungovanie vetracích systémov a pod. Pre správny návrh a inštaláciu je nevyhnutné venovať pozornosť ich tvaru, rozmerom, dĺžke a presným výpočtom.
Tvary a Rozmery Vzduchotechnického Potrubia
Tvar potrubia v priereze je štandardne kruhový alebo štvorhranný. Možné sú aj potrubia šesťhranné, lichobežníkové a pod., ale v praxi sa s takýmto riešením stretávame veľmi zriedka. Hranaté potrubie sa používa vo všetkých možných rozmeroch. Mnohí výrobcovia dodávajú potrubie aj v rozmeroch D 180, 225, 280 mm.
Pre optimálny prietok vzduchu v potrubí je ideálny prierez do pomeru strán 1:3. Pre kolená a T-kusy je potrebný štandardný rádius 150 mm. V hranatom vyhotovení sa spravidla používa R=0.
Dĺžka Potrubia a Ekonomické Aspekty
Z ekonomického hľadiska je vhodné voliť dĺžku rovných rúr 3 metre. To uľahčuje manipuláciu a skladovanie. Každý iný rozmer predstavuje náklady navyše. Rovná rúra je často vyrobená použitím špirálového falca.
Vzduchotechnické rozvody je možné vyrobiť v akýchkoľvek rozmeroch podľa STN EN 1505, podľa potreby a možností. Pre konkrétne aplikácie sú dostupné rovné rúry s dĺžkou 1415 alebo 1395 mm v prevedení prírub FP s falcovaným profilom 20, čo predstavuje kvalitnejšie a ekonomickejšie riešenie s 100% tesnosťou na prírube. Alternatívou sú rúry s dĺžkou 1500 mm s lištovými prírubami.
Výpočty vo Vzduchotechnike: Presnosť a Efektivita
Pri návrhu ventilačného systému sú presné výpočty kľúčové pre jeho efektívnosť, energetickú úspornosť a dlhodobú funkčnosť. Moderné digitálne technológie a špecializované aplikácie výrazne zjednodušujú a zrýchľujú tieto procesy.
Aplikácie a Softvérové Nástroje pre Návrh a Výpočet
V Lindabe sa snažíme vyvíjať nové digitálne technológie, ktoré vám uľahčia život a zjednodušia prácu. Lindab Vent Tools je toho dôkazom. Aplikácia Vent Tools je vyvinutá tak, aby Vám uľahčila život a obmedzila akýkoľvek priestor na chyby pri výpočte, inštalácii a meraní vášho ventilačného systému.
Či už potrebujete vypočítať tlakovú stratu, dimenzovanie potrubia, uhly ohybu pre konkrétnu odchýlku alebo potrebujete K-faktor a kapacitu prietoku vzduchu, Vent Tools máte priamo vo vrecku, aby urobil prácu za vás. Je to jednoducho dostupná aplikácia, ktorá zjednodušuje manipuláciu s návrhom ventilačného systému a merania. Použite ju pri výpočte, pri objednávaní a pri inštalácii. Ak Vent Tools ešte nemáte - poďme na to… Môžete si ju stiahnuť z Google Play alebo App Store. Nezabudnite pravidelne aktualizovať na najnovšiu a inteligentnejšiu verziu. Najprv vyberte tvar potrubia. Potom si vyberiete, čo chcete vypočítať. Nájdite optimálnu veľkosť potrubia, ktorá je energeticky účinná a ľahko sa inštaluje.
S našou jednoduchou kalkulačkou môžete rýchlo a presne vypočítať potrebný výkon ventilátora a priemer vzduchotechnického potrubia pre váš priestor. Výpočty sú v súlade s normami STN a komfortnými požiadavkami. Poskytuje okamžitý výsledok bez nutnosti manuálnych výpočtov. Jednoducho vyberte typ priestoru, napríklad obývačka, kuchyňa alebo dielňa.
Pre oblasť vzduchotechniky obsahuje CADKON+ MEP veľké množstvo tvaroviek a komponentov, ktoré sa bežne vyrábajú a používajú. Všetky prvky sú plne parametrické, čo znamená, že je možné im zadávať vlastnosti. Ide predovšetkým o databázu jednotiek, rozdeľovacích boxov a koncových prvkov. Všetko, čo ste vo výkrese vykreslili, je možné ľahko vykázať napríklad do MS Excelu alebo iných formátov. Na začiatku, v priebehu aj na záver projektu môžete veľmi jednoducho a rýchlo meniť pomocou mierky zobrazenie celého projektu. Jedná sa predovšetkým o veľkosť textových popisov, značiek (blokov), kót, šrafou, mierok čiar a ďalších objektov.

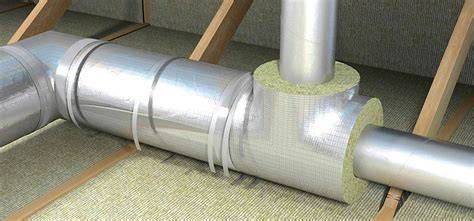

Izolácia Vzduchotechnického Potrubia
Pre správne fungovanie a energetickú účinnosť je dôležitý aj výpočet optimálnej hrúbky izolácie. To sa týka aj tepelných strát a úspor projektu. Existujú špecializované programy pre návrh technických izolácií.
ArmWin je program pre výpočet optimálnej hrúbky technických chladových izolácii, súčiniteľu prestupu tepla, prúdenia tepla a tepelných zmien potrubí a zariadení. Tento program vypočíta všetky potrebné údaje pre návrh technických izolácii. IsoCal® je výpočtový program pre návrh technických izolácii. Podobne, IsoDim® je výpočtový program pre návrh technických izolácií - izolácia potrubia, vzduchotechniky, zásobníkov, turbín, kotlov, pecí a pod. Tieto programy slúžia pre výpočet hrúbky technických izolácií, napríklad výpočet tepelných úspor pri izolácii potrubia produktom ROCKWOOL 800.
Konzultácia a Odborná Pomoc
Ak máte akékoľvek otázky alebo potrebujete odbornú konzultáciu, neváhajte sa ozvať a kontaktovať projektanta z oblasti vzduchotechniky. Lindab pôsobí vo viac ako dvadsiatich krajinách a má prevádzky vo viac ako 140 lokalitách v Európe, čo zaručuje dostupnosť odbornej pomoci.
