CLT Panely a integrované schodiská: Moderná výstavba a ich efektívne plánovanie

Neustály vývoj technológií a hľadanie čo najoptimálnejšieho riešenia výstavby posúva stavebníctvo stále dopredu. V súčasnej dobe predstavujú CLT panely (Cross-Laminated Timber) inovatívne stavebné materiály, po ktorých siaha čoraz viac developerov, stavbárov či majstrov, ktorí si dom stavajú svojpomocne. CLT (Cross-Laminated Timber) je masívny drevený stavebný materiál vyrobený z viacerých vrstiev dreva, ktoré sú navzájom krížovo zlepené. Ich hlavné výhody spočívajú v pevnosti, rýchlosti montáže a ekologickej udržateľnosti. Vďaka svojim unikátnym vlastnostiam sú panely CLT predurčené ako konštrukčný stavebný systém moderných energeticky úsporných drevostavieb, a preto sa dokonale hodia aj na integráciu schodísk a iných nosných prvkov.

Čo sú CLT panely a ako sa vyrábajú?

Na výrobu CLT panelov sa najčastejšie používa mäkké drevo, napríklad smrek alebo borovica. Proces výroby zahŕňa niekoľko kľúčových fáz:

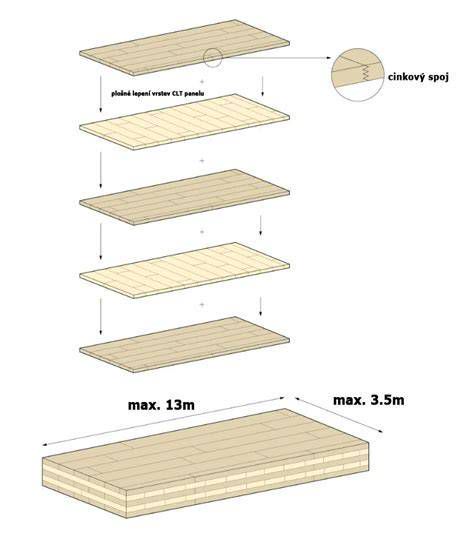

1. Lamely sú v procese výroby najprv vysušené na 12% vlhkosť, vytriedené, nastavené podľa dĺžky, ohobľované a potom vzájomne zlepené do jednovrstvových dosiek.

2. V ďalšej fáze výroby sa jednovrstvové dosky tlakom zlepia do 3, 5 alebo 7-vrstvového panelu.

CLT panely pozostávajú z nepárneho počtu vrstiev, pričom každá vrstva dreva je otočená o 90° oproti predošlej vrstve. Lepenie sa vykonáva ekologickými lepidlami bez obsahu formaldehydu, šetrnými k životnému prostrediu. Kolmá orientácia jednotlivých vrstiev zaručuje vysokú statickú a tvarovú stabilitu základných panelov. V princípe sa tak vytvára plno-stenný konštrukčný prvok, ktorý sa následne spracováva presne podľa projektovej dokumentácie. To zahŕňa vyrezanie otvorov pre okná, dvere a v prípade požiadavky aj vyfrézovanie rozvodov a otvorov pre elektrické inštalácie či vodu. Panely určené na pohľadové aj nepohľadové použitie sa ďalej obrúsia, čím sa získava jedinečný vzhľad panelu s priznanou štruktúrou dreva. V prípade nepohľadových panelov to umožňuje priamu montáž sadrokartónových dosiek na povrch panelu.

Výhody CLT panelov pre moderné stavby

CLT panely sú svojimi vlastnosťami predurčené ako konštrukčný stavebný systém pre moderné energeticky úsporné drevostavby. Z veľkoplošných doskových prvkov sa vytvárajú panely až 16 m dlhé a vysoké až 2,95 m, s hrúbkou až do 400 mm. Panely poskytujú takmer neobmedzené možnosti, čo sa týka koncepcie stavby. Použitie nachádzajú ako vnútorné aj vonkajšie steny, stropy a strechy rôznych typov stavieb od rodinných domov, výrobných hál až po viacpodlažné bytové stavby.

Vysoká pevnosť a stabilita

Vďaka krížovému vrstveniu sú CLT panely mimoriadne pevné a odolné voči zaťaženiu. Kolmá orientácia jednotlivých vrstiev zaručuje vysokú statickú a tvarovú stabilitu základných panelov.

Požiarna odolnosť

Obavy z požiaru sú časté, avšak CLT panely obsahujú približne 12 % vlhkosti. Aby sa drevo mohlo vznietiť, musí sa z neho voda najskôr vypariť a následne sa tvoriaci zuhoľnatený povrch potom chráni masívne vnútorné vrstvy panelu. Oheň na horenie potrebuje kyslík a zuhoľnatený povrch bráni jeho prístupu, čím je horenie nedokonalé a dochádza k samohasiacemu efektu. Masívna konštrukcia CLT panelu v prípade požiaru síce zuhoľnatie, ale nezrúti sa ako oceľové a betónové konštrukcie. Panely sú charakteristické aj ďalšími výbornými vlastnosťami, ako je napríklad požiarna odolnosť v rozsahu 60 minút u panelu v hrúbke 120 mm.

Tepelnotechnické vlastnosti a energetická účinnosť

CLT panely majú výborné tepelnoizolačné vlastnosti, vďaka čomu sú ideálnym materiálom pre nízkoenergetické alebo pasívne domy. Samotná konštrukcia panelu je difúzne otvorená a zároveň vzduchotesná, čo minimalizuje chyby tepelných mostov a vzduchotesnosti stavieb. V zimnom období môžu CLT panely vďaka svojej tepelnej kapacite a hmote dobre akumulovať teplo. V letnom období zasa vysoká tepelná kapacita bráni prehrievaniu miestností prestupom tepla cez konštrukciu steny či stropu do interiéru celej budovy. CLT systém vyžaduje menej dodatočného izolačného materiálu, pretože samotný panel tepelne izoluje. Stavby s touto konštrukčnou skladbou spĺňajú požiadavky na energeticky vysoko úsporné stavby, a preto sa stavby z CLT panelov čím ďalej tým viac tešia obľube.

Zvuková izolácia

Ďalšou výbornou vlastnosťou CLT panelov je ich index zvukovej nepriezvučnosti Rw = 35 dB, čo prispieva k akustickému komfortu v interiéri.

Regulácia vlhkosti a ekologická udržateľnosť

Drevo ako stavebný materiál je pre človeka najpriaznivejšia surovina. Jeho využitie v stavbách je vynikajúce aj preto, že drevo absorbuje zo vzduchu v priestoroch budovy vlhkosť a túto vlhkosť neskôr, keď je vzduch suchší, zasa odovzdáva, čím funguje ako regulátor interiérovej vlhkosti. CLT panely sú vyrobené z obnoviteľného zdroja - dreva, a pri ich výrobe sa uvoľňuje oveľa menej oxidu uhličitého v porovnaní s výrobou betónu či ocele. Čoraz viac vidno na trhu stavby z recyklovaných CLT panelov, čo predstavuje ešte ekologickejšiu alternatívu k tradičnému CLT, pretože využíva drevo, ktoré už bolo použité v iných konštrukciách, čím znižuje potrebu ťažby nového dreva a minimalizuje odpad.

CLT v praxi: Architektonické riešenie a skúsenosti

Pre odborníka v oblasti stavebníctva neexistuje snáď lepšia skúsenosť ako navrhnúť a postaviť svoj vlastný dom. Drevostavby predstavujú plnohodnotnú alternatívu ku klasickým murovaným stavbám. Hlavný dôvod, prečo sa mnohí architekti a stavebníci rozhodujú pre dom z dreva, je prirodzený podhľad na ekológiu. Solídna tepelná izolácia je samozrejmosťou, vykurovanie býva často riešené ako teplovzdušné s rekuperáciou, a ohrev vody v akumulačnej nádrži zabezpečuje tepelné čerpadlo vzduch - voda. Tým sa dosahuje pasívny štandard, ktorý môže priniesť aj dotácie.

Konštrukcia domu z masívnych drevených panelov CLT, napríklad od spoločnosti Novatop, zaujme svojou čistotou a pravdivosťou. Je moderná a presná. V rodinnom dome, v ktorom s prehľadom vyhovie z hľadiska požiarnej odolnosti, môže ostať odhalená. Panely sa v poslednej fáze dokončovacích prác zbrúsia a natrú bielym olejom, a tak môže mať živá kresba dreva v interiéru úplne prirodzený spôsob. V ľuďoch je stále zažitá potreba predovšetkým trvácneho domu. V prípade pasívneho domu má človek pocit, že pasivita a exkluzivita domu závisí od vecí, ktoré trvanlivé nie sú - od strojov, ventilátorov, lepiacich pások, plynu v oknách a podobne. Pritom v množstve iných oblastí sú nové technológie vnímané nie čisto z hľadiska trvanlivosti, ale z hľadiska miery zabezpečenia zodpovedajúceho komfortu. Mení sa životný štandard a pasívne domy držia s týmto štandardom krok, pričom umožňujú majiteľom sa s ním aj reálne vyrovnať, a to bez toho, aby to malo pre nich citeľné dôsledky v podobe zvýšených finančných výdavkov. Hodnotiť pasívny dom len z finančného hľadiska je krátkozraké. Omnoho dôležitejší je dopad nášho konania na životné prostredie.

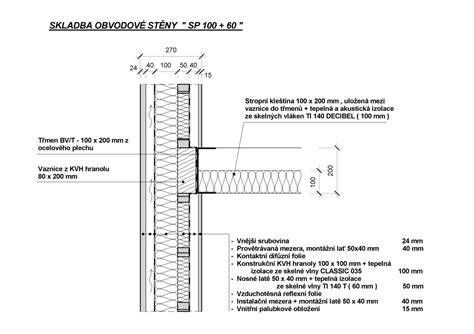

Konkrétna skladba steny v CLT projekte

Pre ilustráciu vlastností CLT panelov a ich integráciu do komplexnej stavebnej skladby uvádzame konkrétny príklad skladby steny:

Plánovanie schodiska v modernom dome s CLT konštrukciou

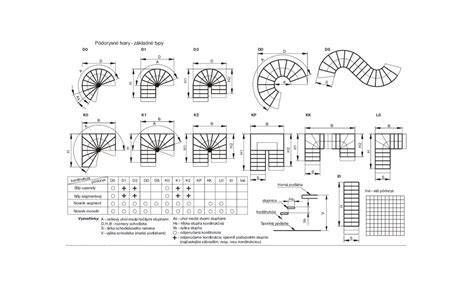

Pri plánovaní konštrukcie schodiska, či už pri stavbe nového domu alebo pri spájaní bytov, je často potrebné postaviť nové schodisko. Panely CLT sú svojimi vlastnosťami predurčené ako konštrukčný stavebný systém moderných energeticky úsporných drevostavieb, a preto sa dokonale hodia aj na integráciu schodísk. Pri plánovaní sa spravidla vychádza z jeho konštrukčného tvaru a požadovaného materiálu. Horné a dolné podlažie môžete spojiť napríklad rovným alebo točitým schodiskom. Točité schodisko je pôsobivé najmä zhora. Pri plánovaní myslite hlavne na to, ako sa bude schodisko neskôr využívať. Ak máte napríklad v pláne umiestniť na horné poschodia veľký nábytok, točité schodisko nemusí byť tým správnym riešením, pretože vynášanie bude zložitejšie. Práve pri stavaní schodiska sú rozmery dôležitým faktorom. Odporúča sa čo najskôr stretnúť so stavebným inžinierom alebo architektom, aby vám poskytli odborné poradenstvo a overili statické požiadavky. Najlepšie bude, ak si v novostavbe naplánujete schody a inštaláciu potrubí spoločne. Dôležitú úlohu pritom hrajú tri faktory: dĺžka krokov, výška stupňov a hĺbka stupňov. Z toho je možné vypočítať pomer stúpania.

Bezpečnosť a bezbariérový prístup

Bezpečnosť schodiska je prvoradá. Schodiská s tromi alebo viacerými schodmi musia byť vybavené zábradlím. Pri troch a viacerých schodoch je v interiéroch predpísané držadlo zábradlia s výškou minimálne 90 cm. Pre vnútorné schody platí minimálna výška 90 cm pre držadlo zábradlia. Rozhodujúca je však aj možná výška pádu. Pri výške schodiska menej ako 12 metrov stačí, ak je zábradlie vysoké 100 cm. Na zlepšenie bezbariérového prístupu môžete zábradlie nainštalovať po oboch stranách. Ak chcete, aby bolo zábradlie čo najmenej nápadné, ideálne sú sklenené prvky.

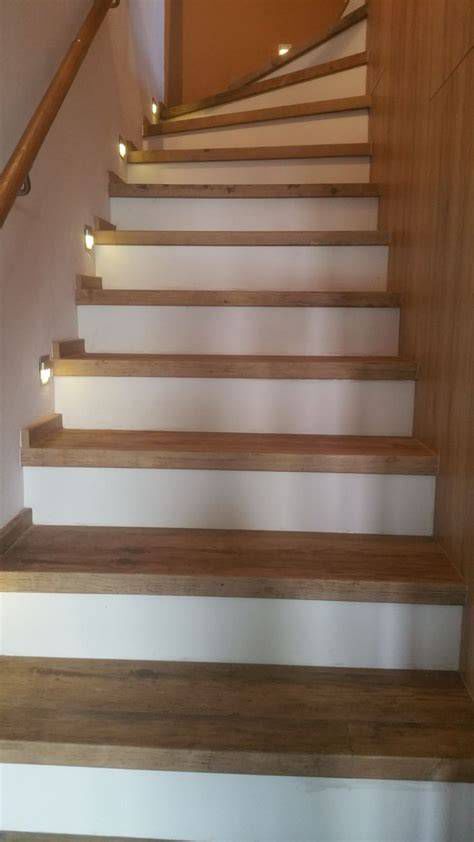

Svetlo je rozhodujúcim dizajnovým faktorom v obytnom priestore. Odporúčame preto plánovať schody v blízkosti okna. Na schodisko môžete umiestniť akcentové osvetlenie. Svietidlá poslúžia aj na orientáciu a zvyšujú bezpečnosť. Vzdialenosť madla od steny je predpísaná - dbajte na to, aby ste mali madlo vo vzdialenosti aspoň 5 cm od steny, aby sa vám tam pri používaní schodov nezasekli prsty. Pri plánovaní myslite aj na to, že v staršom veku možno budete potrebovať schodiskový výťah. Pri navrhovaní schodov myslite na prístupnosť, aby ste neskôr ušetrili náklady, ak sa presťahujete alebo budete chcieť prerobiť priestor primerane k veku.

Voľba materiálu pre schodisko

Materiál pre schodisko by mal byť nielen estetický, ale predovšetkým funkčný. Povrch musí byť stabilný pri chôdzi a protišmykový. Masívne drevo je mimoriadne odolné a pri tvrdých druhoch dreva je znížená aj náročnosť na starostlivosť. Existujú však aj dyhované drevené materiály, ktoré sa taktiež hodia na stavbu schodísk. Medzi vhodné dreviny patria:

• Borovica je vhodná na schodnice.

• Smrekovec je veľmi odolný.

• Duglaska dobre znáša zaťaženie.

• Jadrové drevo z duba je vyhľadávaným materiálom na drevené schody.

• Buk lesný sa dá spracovať na stabilné schody a madlá.

• Javorové drevo vytvára jasné akcenty, napríklad na madlách a schodniciach.

• Jaseň sa vyznačuje zaujímavou textúrou.

• Orechové drevo má tmavý odtieň s jemne červenkastým nádychom.

Jednoduché oceľové alebo drevené priečky s rovným madlom sú cenovo výhodnejšie ako sústružené a ohýbané varianty. Dôležitá je aj zvuková izolácia: Oddelením vstupnej a výstupnej plochy od stropu zabránite tomu, aby ste počuli kroky na schodoch v celom dome.

Schodiská v pôdoryse a úspora miesta

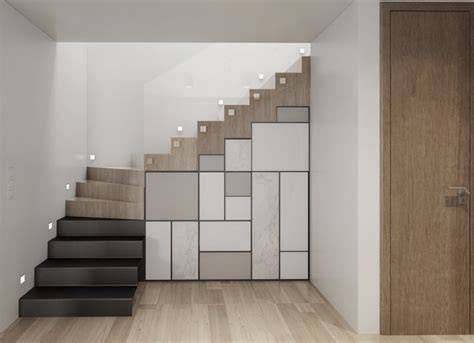

Schodisko je potrebné už od začiatku rozumne zapasovať do pôdorysu, aby sa stratilo čo najmenej obytného priestoru. Vďaka schodom umiestneným v strede obytného priestoru nepotrebujete pri otvorenom koncepte priestoru chodbu, a preto sú považované za priestorovo úsporné. Schodisko, ktoré vedie pozdĺž steny, sa dá po vytvorení spodnej konštrukcie dobre využiť ako ďalší úložný priestor pod schodmi. Ale aj vytvorenie schodiska so samostatnou konštrukciou má výhody: Nestratíte tak obytnú plochu a dom si neskôr ľahšie predelíte na dva byty so samostatnými vchodmi.

Proces výstavby domov z CLT panelov

Stavba domov z CLT panelov sa líši od tradičných stavebných metód na niekoľkých úrovniach, ale základný proces môže byť rozdelený do niekoľkých kľúčových fáz:

Projektová fáza - stavebný plán CLT montovaného domu

V tejto fáze je dôležité vytvoriť podrobný stavebný plán, ktorý zahŕňa všetky aspekty CLT konštrukcie. To často zahŕňa spoluprácu s architektmi a inžiniermi, ktorí sú oboznámení s CLT technológiou. Dôvodom je to, že po dokončení domu je ťažšie robiť ďalšie úpravy (pridanie okna či dverí), keďže CLT panely sú vyrobené na mieru. Takže je veľmi dôležité všetko dobre naplánovať a premyslieť pred začatím prác. CLT panely sú vyrobené na mieru v továrni, čo znamená, že všetky rozmery a špecifikácie musia byť presne stanovené ešte pred začiatkom výroby. Akékoľvek chyby alebo nepresnosti v tejto fáze môžu viesť k problémom a dodatočným nákladom neskôr. Dobre naplánovaný projekt môže výrazne zvýšiť energetickú efektivitu a udržateľnosť domu. V tejto fáze je možné zapracovať rôzne energeticky efektívne riešenia, ako je napríklad správne orientované okno alebo dobre navrhnutá izolácia. Projektová fáza je tiež časom, kedy sa musia získať všetky potrebné povolenia a splniť regulačné požiadavky. To zahŕňa aj overenie, či projekt spĺňa všetky stavebné kódy a normy, vrátane tých, ktoré sa týkajú CLT konštrukcií.

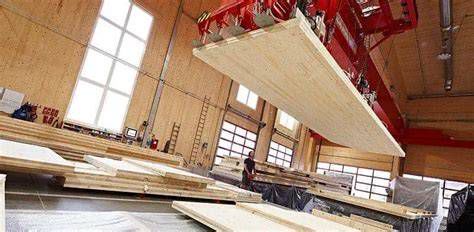

Výroba a príprava panelov

CLT panely sú vyrábané v špecializovaných továrňach. Proces výroby zahrňuje vysušenie, triedenie a lepenie lamiel do panelov podľa špecifikácií projektu. Tieto panely sú presne vyrobené na mieru, aby zodpovedali návrhu budovy.

Príprava staveniska a montáž

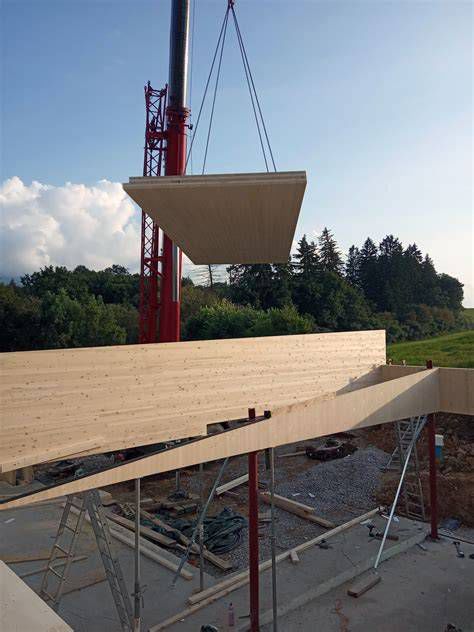

Pred príchodom CLT panelov je potrebné pripraviť stavenisko. Vďaka presnej výrobe a možnosti predvŕtania otvorov pre okná, dvere alebo inštalácie je montáž rýchla a presná. Pripravené panely sú často označené a numerované, aby ich bolo možné ľahko identifikovať a nainštalovať v správnom poradí. Na zdvíhanie a umiestňovanie veľkých a ťažkých CLT panelov sa zvyčajne používajú žeriavy alebo iné zdvíhacie zariadenia. Tento proces vyžaduje precíznosť a spoluprácu medzi rôznymi členmi stavebného tímu. Spojenie jednotlivých CLT panelov môže byť realizované rôznymi metódami, vrátane vkladaných spojov, skrutiek, kolíkov alebo špeciálnych spojovacích prostriedkov. Tieto spoje musia byť vytvorené s maximálnou presnosťou, aby sa dosiahla potrebná stabilita a pevnosť konštrukcie. Výhodou CLT panelov je, že môžu byť vyrobené s predvŕtanými otvormi pre okná, dvere a rôzne inštalácie. To zjednodušuje a urýchľuje proces montáže.

Dokončovacie práce

Po montáži CLT konštrukcie nasleduje fáza dokončovacích prác. Ako finálne povrchy môžu byť použité sadrokartón, omietky, obklady, tapety a podobne. Panely sa tiež môžu v poslednej fáze dokončovacích prác zbrúsiť a natrieť bielym olejom, a tak môže mať živá kresba dreva v interiéru úplne prirodzený spôsob.
