Správne zapojenie ističa a prúdového chrániča pre bezpečnú elektroinštaláciu

V našej modernej digitálnej dobe nemožno dostatočne zdôrazniť význam elektrickej bezpečnosti. Zariadenia, na ktoré sa denne spoliehame, ako sú smartfóny, notebooky, herné konzoly a spotrebiče, vyžadujú stabilné a regulované napájanie. Na zabezpečenie neprerušovanej prevádzky a ochranu našej cennej elektroniky pred škodlivými prepätiami alebo výkyvmi prúdu zohráva kľúčovú úlohu správne zapojenie prúdového chrániča a ističa.

Moderné elektroinštalácie kladú vysoké nároky na bezpečnosť a spoľahlivosť. Pri zabezpečovaní ochrany elektrických obvodov pred skratom, preťažením a nebezpečným únikom prúdu sa najčastejšie používajú ističe a prúdové chrániče. Cieľom tohto článku je poskytnúť komplexný návod, ako správne zapojiť istič a prúdový chránič.

Dôležité upozornenie: Inštalovať, opravovať a zasahovať do elektroinštalácie môže iba kvalifikovaný elektrotechnik s osvedčením podľa vyhlášky 508/2009 Z. z. Neodborný zásah do elektroinštalácie môže mať za následok ohrozenie majetku či zdravia osôb. Pred pokusom o akúkoľvek manipuláciu s elektrickými systémami je nevyhnutné uistiť sa, že máte základné znalosti o bezpečnostných opatreniach v oblasti elektrickej energie. Ak si nie ste istí alebo vám tento postup nevyhovuje, je vhodné požiadať o pomoc kvalifikovaného elektrikára.

Čo je istič a ako funguje?

Zapojenie ističa je kľúčovým prvkom pri vytváraní bezpečného a efektívneho elektrického systému. Istenie je bezpečnostné zariadenie, ktoré automaticky vypne elektrický obvod, keď zistí preťaženie alebo skrat. To pomáha predchádzať elektrickým požiarom a iným nebezpečenstvám, aby váš majetok, zdravie a bezpečnosť neboli ohrozené požiarom, elektrickým skratom alebo úrazom elektrinou. Ističe majú často štítky označujúce, ktoré obvody ovládajú.

Čo je prúdový chránič (RCD) a jeho funkcia?

Prúdové chrániče sú zariadenia, ktoré vás ochránia pred úrazom elektrinou a požiarom. Vyzerajú ako ističe, ale fungujú inak. Prúdový chránič, označovaný aj symbolom RCD (angl. Residual Current Device), má jednu hlavnú úlohu - chrániť užívateľa inštalácie pred poranením elektrickým prúdom. Preto je dôležité, aby takéto zariadenie bolo nielen výkonné a bezchybné, ale aj správne pripojené.

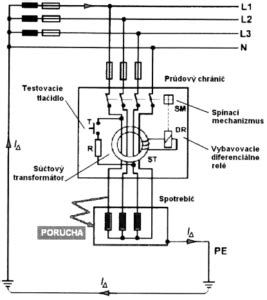

Súčtový transformátor je hlavným prvkom prúdového chrániča; zariadenie funguje vlastne vďaka nemu. Jeho úlohou je porovnávanie pretekajúceho prúdu v pripojených vodičoch. Ak sa prúdu vracia menej, chránič obvod preruší, pretože hrozí úraz - prúd môže pretekať do zeme cez vaše telo. Chránič využíva pre svoju činnosť jav elektromagnetickej indukcie. Rozdiel medzi vstupným a výstupným prúdom musí byť rovný nule - podľa teórie. V praxi však najčastejšie ide o hodnotu maximálne 30 mA. Ak je hodnota rozdielového prúdu, lebo tak sa nazýva, väčšia ako prípustná hodnota, chránič rozpojí obvod.

Treba si tiež uvedomiť, že prúdové chrániče sú oveľa zložitejšie ako klasické nadprúdové vypínače (ističe). Preto sú citlivejšie na poruchy vyskytujúce sa v elektrickom obvode každého druhu. Často sa stáva, že je to dôvod nesprávneho fungovania chrániča. Majme tiež na pamäti, že chránič nás neochráni pred priamym kontaktom vodiča s elektrickým prúdom. S prúdovým chráničom sa môžeme stretnúť na mnohých miestach. Nájdeme ich v poistných skrinkách, rozvodných skriniach alebo v riadiacich systémoch priemyselných strojov.

Typy prúdových chráničov

• Prúdové chrániče typu B - pokročilé chrániče, citlivé na sínusoidný rozdielový prúd, jednosmerný pulzný a jednosmerný hladký s frekvenciou do 1000 Hz.
• S vysokou citlivosťou, reagujúce na rozdielový prúd 10 mA alebo 30 mA.
• S nízkou citlivosťou, odpájajúce napájanie, ak hodnota rozdielového prúdu prekročí 500 mA. Využívajú sa najčastejšie v priemyselných objektoch.

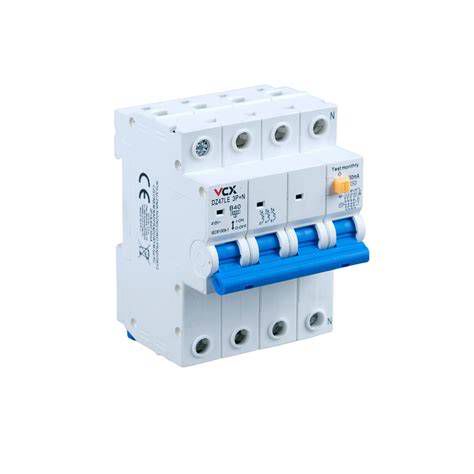

Kombinované zariadenia: Prúdový chránič s nadprúdovou ochranou (RCBO)

Avšak existuje riešenie, ktoré kombinuje funkcie oboch týchto zariadení do jedného kompaktného modulárneho prístroja - prúdový chránič s nadprúdovou ochranou (angl. RCBO). Prúdový chránič s nadprúdovou ochranou teda poskytuje komplexnú ochranu elektroinštalácie v jednom zariadení. Namiesto samostatného chrániča a ističa môžete použiť prúdový chránič so vstavaným ističom (a ušetriť tak 1 istič a jeho zapájanie).

Prúdový chránič s ističom má, ako už názov napovedá, vstavaný istič. Ide teda o istič aj chránič v jednom obale. Úspora miesta v rozvádzači je jednou z výhod. Zlepšuje sa aj kontinuita ochrany. Ak dôjde k vypnutiu prúdového chrániča s nadprúdovou ochranou, okrem zvýšenej kontinuity obvodov užívateľ hneď vie, že problém je v konkrétnom obvode (buď únik prúdu alebo preťaženie/skrat), čo umožňuje rýchlejšiu diagnostiku poruchy.

Výber prúdového chrániča s nadprúdovou ochranou

Pri výbere prúdového chrániča s ističom si vyberáte rovnaké elektrické vlastnosti prístroja, ako pri samostatných ističoch a prúdových chráničoch. Prúdové chrániče s nadprúdovou ochranou sú preto definované:

• počtom pólov (napr. 1P+N)
• nominálnym prúdom (bežne od 6 A do 40 A)
• charakteristikou ističa (napr. B alebo C)
• skratovou odolnosťou (napr. 6 kA alebo 10 kA)
• citlivosťou na unikajúci prúd (napr. 30 mA)
• typom prúdového chrániča (napr. AC, A, F, B)

Základné pravidlá zapojenia ističov a prúdových chráničov

Záleží na situácii, ale vždy musíte dodržať základné bezpečnostné pravidlo, tj. používajte adekvátne prierezy vodičov. Prúdový chránič musíte istiť ističom (ak ho nemá vstavaný) s rovnakým alebo nižším menovitým prúdom. Vždy sa riaďte základným pravidlom, že pred každým chráničom musí byť istič (alebo poistka) s menovitým prúdom rovným alebo nižším než menovitý prúd prúdového chrániča. Vo schéme základného zapojenia prúdového chrániča vidíte predradený istič 25 A. Všimnite si aj smery prúdu zakreslené šípkami. Povinnosť dodržať smery prúdov platí aj pre zapojenie 3-fázového prúdového chrániča.

Pri AC ističoch sa prívod a vývod bežne prehadzujú podľa potreby. Ak sa zapája ale podľa schémy, kde je označený vstup napr. číslom 1 a výstup číslom 2, treba to dodržiavať. Je správne, ak v rozvádzači je prívod a vývod z ističov rozložený rovnako.

Postup inštalácie ističa

Inštalácia ističa je zásadný proces a jeho správne prevedenie je veľmi dôležité pre bezpečnosť a funkčnosť vášho elektrického systému. Tu sú kroky pre správnu inštaláciu ističa:

1. Vypnutie napájania: Prvým a najdôležitejším krokom je vypnutie energie na elektrický panel. Vyhľadajte hlavný istič na paneli a prepnite ho na pozíciu „vypnuté“. Pomocou testera napätia dvojnásobne skontrolujte, či je napájanie vypnuté.
2. Odstránenie krytu panela: Keď je napájanie vypnuté, pomocou skrutkovača odstráňte skrutky, ktoré držia kryt panela na svojom mieste.
3. Výber správneho slotu: Pozrite sa do elektrického panela a nájdite dostupný slot ističa. Uistite sa, že slot je správny pre váš nový istič.
4. Inštalácia nového ističa: Vezmite si nový istič a vložte ho do slotu ističa. Uistite sa, že sa hodí pohodlne a je správne zarovnaný.
5. Pripojenie vodičov: Teraz je čas pripojiť vodiče k ističu. Najprv odložte izoláciu asi 3/4 palca z konca fázového drôtu (zvyčajne čierne alebo červené). Vložte holý koniec drôtu do svorky ističa a utiahnite skrutku, aby ste ho zaistili. Ďalej urobte to isté pre neutrálny drôt (zvyčajne biely). Po pripojení drôty jemne potiahnite, aby ste sa uistili, že sú bezpečne pripevnené.
6. Montáž krytu panela: Opatrne položte kryt panela dozadu na elektrický panel a skrutky pomocou skrutkovača utiahnite.
7. Obnovenie napájania: Potom, čo ste všetko skontrolovali, vráťte sa späť k hlavnému ističu a prepnite ho na pozíciu „On“. Potom zapnite nový istič.

Zapojenie prúdového chrániča s nadprúdovou ochranou (RCBO)

Správna inštalácia prúdového chrániča s nadprúdovou ochranou je nevyhnutná pre jeho spoľahlivú funkčnosť a bezpečnosť elektroinštalácie. Postupujte podľa nasledujúcich krokov:

1. Vypnite hlavný istič alebo hlavný vypínač v rozvádzači, aby ste zabezpečili bezpečnú manipuláciu s vodičmi.
2. Kombinovaný prúdový chránič s ističom sa upevňuje na DIN lištu ako iné modulárne prístroje.
3. Pripojte fázový vodič do svorky prístroja pre vstupný fázový vodič (L-in). TIP: Niektoré kombinované ističe s prúdovým chráničom majú označenie L-in / N-in na vrchnej strane, iné na spodnej strane.
4. Pripojte nulový vodič do svorky prístroja pre vstupný nulový vodič (N-in). DÔLEŽITÉ: Kombinovaný prúdový chránič s ističom nesmie byť zapojený len na fázu bez nulového vodiča.
5. Pripojte výstupný fázový vodič (L-out) smerom k chránenému elektrickému obvodu (napríklad zásuvky alebo svetlá).
6. Pripojte výstupný nulový vodič (N-out) smerom k chránenému elektrickému obvodu. POZOR: Nulový vodič na výstupe NEMÔŽE byť spojený s inými nulovými vodičmi v rozvádzači.
7. Skontrolujte všetky spojenia a utiahnite svorky.
8. Zapnite hlavný istič a následne prúdový chránič s nadprúdovou ochranou.
9. Otestujte funkčnosť prístroja stlačením testovacieho tlačidla „T“ - zariadenie by malo okamžite vypnúť.

Príklady zapojenia v rôznych typoch sietí

Nové elektroinštalácie (TN-S)

Nasledujúce zapojenia sa budú týkať nových elektroinštalácií typu TN-S s troma vodičmi (hnedý, modrý, žltozelený). Takéto chrániče musíte mať na všetkých svetelných a zásuvkových obvodoch do 32 A v obytnej budove. Na zásuvky sa najčastejšie používa kábel CYKY 3×2,5mm² a na svetlá kábel CYKY 3×1,5 mm². Modrá je N - neutrálny vodič, tzv. „nulák“.

Často sa používa viac zásuvkových obvodov kvôli výkonným spotrebičom ako rúra, klimatizácia, práčka, sušička, ktorých odber spolu môže prekročiť 16 A.

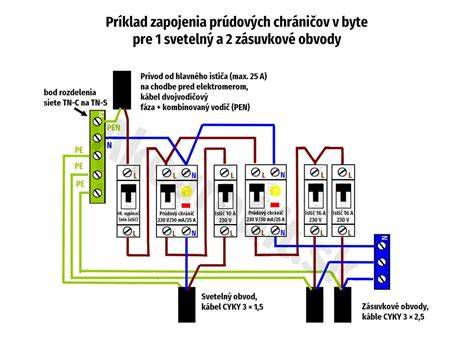

Prúdových chráničov môže byť viacero, najčastejšie okolo 4. Odporúčam: nedať na spoločný chránič svetelné a nesvetelné (napr. zásuvkové) obvody; dať na samostatný chránič citlivé zariadenia ako mraznička, chladnička, akvárium… Tip pre vás: Na svetlo väčšinou stačí 1 obvod - ten môžete istiť aj prúdovým chráničom so vstavaným ističom 30 mA/10 A. Ak dáte na jeden chránič aj osvetlenie, pri malej poruche nejakého spotrebiča by vám ostala tma v celom byte. Príklad: Odídete na dovolenku a naprší do vonkajšej zásuvky. Vám kvôli tomu vypadne mraziaci box a rozmrazí sa 20 kg mäsa. To asi nechcete.

Rekonštrukcia starých elektroinštalácií (z TN-C na TN-S)

Prúdový chránič v sieti TN-C nemôžete použiť len tak, musíte ešte pred ním vytvoriť sieť TN-S. Pre celú rozvodnú skrinku sa však kombinovaný vodič PEN delí na neutrálny („nulák“ - modrý - N) a ochranný (žltozelený - PE). Takto vznikne sieť TN-S, takto sa to v starých bytoch robieva a takto je to správne. Ak máte v elektroinštalačnom okruhu starý kábel s 2 vodičmi, musíte natiahnuť nový. Týmto spôsobom môžete prerábať elektroinštaláciu postupne po jednotlivých okruhoch, aj keď to neodporúčam - najlepšie je prerobiť všetko naraz, lebo staré TN-C obvody nie sú práve najbezpečnejšie.

Kombinovaný vodič (PEN) je pripojený k prepojovacej lište. Z nej je vedený samostatný nulák, ktorý cez chránič pokračuje ako nulák do kábla nového obvodu. Do starých obvodov sú z lišty vedené kombinované PEN vodiče, keďže staré káble majú iba 2 vodiče. Podobné situácie nastávajú aj v starých domoch s trojfázovým rozvodom. Funguje to podobne ako v byte. Za hlavným ističom sú menšie ističe pre pôvodné okruhy. Zároveň je z hlavného ističa odbočený ďalší fázový vodič pre nový trojfázový prúdový chránič. Nové okruhy sú natiahnuté ako trojvodičové, takže ich PE vodiče sú pripojené k PEN lište.

Štvorvodičový (trojfázový) prívod typu TN-C ide cez hlavný vypínač, za ktorým ešte býva elektromer. Ten som nezakreslil kvôli jednoduchosti, ale všetko býva v jednej rozvodnej skrinke. Z prepojovacej PEN lišty sú vyvedené PEN vodiče pre pôvodné okruhy, nový ochranný PE vodič pre nový okruh a nový nulák pre pridaný prúdový chránič s ističom.

Časté chyby a tipy na riešenie problémov

Nesprávne pripojenie neutrálneho vodiča (nuláka)

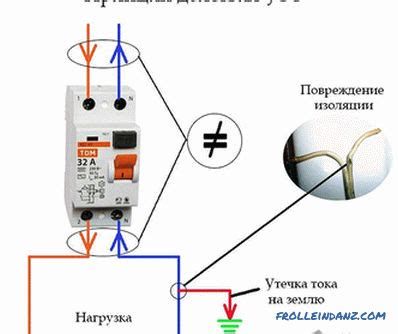

Jednou zo základných chýb v zapojení je nesprávne pospojovanie neutrálneho vodiča. Pospojovanie neutrálneho vodiča musí byť prevedené v spoločnom bode pred prúdovými chráničmi. Všimnite si, že všetky „nuláky“ sú pripojené cez prepojovacie lišty (mostíky) tak, aby sa prúdy vracali vždy cez daný chránič. Ak chránič obídete alebo „nulák“ zapojíte omylom k druhému, budú chrániče vypadávať.

Nesprávne prehodenie prívodných a vývodných vodičov

Chybné prehodenie vodičov, pomocou ktorých je zapojený prúdový chránič v obvode, môže spôsobiť problémy. Chrániče umožňujú opačné pripojenie, to znamená, že môže byť prehodený prívod a vývod prúdového chrániča. Musí byť ale dodržaná podmienka, že sú opačne pripojené všetky vodiče prúdového chrániča. Pokiaľ by sme zle pripojili len jeden vodič, dôjde k situácii, že je narušený vektorový súčet prúdového transformátora a chránič vyvolá nechcené vypnutie.

Chyby pri zapojení ističov

Zapojenie ističov je síce zdanlivo jednoduché, ale môže predstavovať nespočetné množstvo potenciálnych chýb. Medzi bežné chyby patria nesprávne dimenzované vodiče, nesprávne uzemnenie a preťaženie obvodov. Použitie vodičov, ktoré sú príliš malé na prúd, na ktorý sú určené, môže viesť k prehriatiu a potenciálne k požiaru. Aby ste tomu predišli, vždy sa uistite, že prierez vodičov zodpovedá menovitému prúdu ističa. Podobne musí istič zodpovedať aj zaťaženiu, ktoré má zvládnuť, aby sa zabránilo preťaženiu. Chybné uzemnenie môže viesť k úrazu elektrickým prúdom. Je nevyhnutné zabezpečiť, aby bol uzemňovací vodič správne pripojený k uzemňovacej svorkovnici. Nakoniec neobchádzajte účel ističa tým, že ho použijete na pripojenie viacerých vodičov. Tento postup, známy ako dvojité odpojenie, môže byť nebezpečný a je v rozpore s elektrickými predpismi.

Nečakané vypínanie chrániča

Na rôznych internetových fórach sa dosť často stretávame s témou „vyhadzovania“ chrániča. Dôvodov môže byť dosť veľa: ak je chránič nainštalovaný dlhší čas bez problémov a náhle sa začal vyhadzovať, problém je pravdepodobne v chybnej inštalácii alebo v zapojenom zariadení. Ak namontovaný chránič robí problémy od samého začiatku, chybou môže byť jeho nesprávne pripojenie alebo zlý výber pre elektroinštaláciu.

Zapojenie stýkača ovládaného HDO

Pozor musíme dať tiež pri zapojení napájania stýkača, ktorý je ovládaný z HDO (Hromadné diaľkové ovládanie). Pretože HDO spína neutrálny vodič, musíme napájanie stýkača pripojiť pred prúdový chránič. V prípade zapojenia stýkača za prúdovým chráničom vytvárame pri zopnutí signálu HDO poruchový stav. Vzhľadom k malému odberu prúdu stýkačom (obvykle 5 ÷ 10 mA pre stýkače RSI) nemusí v obvode dôjsť okamžite k vybaveniu prúdového chrániča. K vybaveniu dôjde len v prípade, že v obvode je nejaký unikajúci prúd tak, aby súčet unikajúceho prúdu a ovládacieho prúdu stýkača prevýšil hodnotu 15 mA, čo je hranica vybavovacieho prúdu pre prúdové chrániče s doplnkovou ochranou.

Kontrola a údržba prúdových chráničov

Správnosť fungovania chrániča musí byť kontrolovaná najmenej raz v mesiaci. Po stlačení tlačidla na vypínači sa spustí testovací obvod, ktorý nasimuluje rozdiel prúdov pritekajúcich a odtekajúcich. Zariadenie by malo okamžite vypnúť.

Výber a výmena hlavného ističa

Výška hlavného ističa v domácnosti úzko súvisí s tým, na aký účel používate elektrinu. Pred samotnou výmenou ističa zvážte plánovaný spôsob využívania elektriny a vaše výkonové potreby do budúcnosti. Ak sa rozhodnete nainštalovať alebo vymeniť si svoj hlavný istič (do hodnoty 3x63 A vrátane), inštaláciu si môžete zabezpečiť aj vo vlastnej réžii. Je potrebné, aby ste podali žiadosť o pripojenie s dôvodom “požadujem zvýšiť/znížiť hlavný istič” a v spolupráci s vašim elektrikárom postupovali podľa technických podmienok pripojenia, ktoré budú súčasťou doručenej Zmluvy o pripojení. Ako identifikačný údaj vždy uvádzajte v komunikácii váš EIC kód - ide o identifikačné číslo priradené výhradne vášmu odbernému miestu elektrickej energie.

Od 1. júla 2025 rozhodnutím Úradu pre reguláciu sieťových odvetví (ÚRSO) došlo k zmene spôsobu výpočtu poplatkov za distribúciu. Cieľom je uplatniť pri domácnostiach, ktoré nadštandardne využívajú elektrinu, princíp väčšej adresnosti nákladov, a síce, aby každý spotrebiteľ platil len za to, čo naozaj potrebuje a spotrebuje. Nejde o nový poplatok za istič ako taký. Zavedením nového spôsobu výpočtu distribučných poplatkov sa mení len metóda výpočtu fixnej (pevnej) zložky ceny.
