Komplexný sprievodca zateplením drevených trámových stropov

Zateplenie trámového stropu prináša rovnakú úsporu ako zateplenie fasády, ibaže stojí 5-krát menej. Z vášho domu spravíme ešte príjemnejší domov a tiež vám ušetríme 30 % nákladov na vykurovanie. V rodinných domoch s trámovým stropom býva často v zime príliš chladno - aj napriek intenzívnemu vykurovaniu. Ak v takom dome bývate, možno ste si už na nepohodlie zvykli. Iste však tušíte, že teplé ponožky ani ďalší sveter nie sú riešením vášho problému. Zateplenie stropu je kľúčové pre zvýšenie energetickej efektívnosti a komfortu bývania, najmä v starších budovách.

Prečo zatepliť drevený trámový strop?

Každý, kto býva v starej budove, vie, že kúrenie môže byť od určitej výšky stropu drahé - najmä ak je strop zle izolovaný. Zateplenie stropu sa postará o to, aby sa miestnosti rýchlejšie zahrievali, a tým sa šetrili náklady na vykurovanie. Okrem toho zateplenie stropu ponúka zvukovú izoláciu a vizuálne vylepšuje miestnosť.

Kým letné mesiace prinášajú každým rokom čoraz vyššie teploty a spolu s nimi aj prehrievanie podkrovia, v tých zimných mesiacoch zase bojujeme s únikom tepla. Cez tepelne nezaizolovanú strechu dokáže uniknúť až 25% tepla z domu. V niektorých prípadoch prepustí nezateplená strecha dokonca až 50% tepla. Piaty múr domu, ako sa strecha často nazýva, musí teda spĺňať okrem dokonalej hydroizolácie aj prísne kritériá týkajúce sa tepelnoizolačných vlastností.

Typy a konštrukcia trámových stropov

Úlohou stropných konštrukcií je rozdelenie budovy po výške. Nosnú funkciu trámových stropov plnia stropné trámy (tzv. stropnice), pravidelne rozmiestnené v osovej vzdialenosti 0,9 až 1,2 m. V prípade nepravidelného pôdorysu sa rozmiestňujú vejárovito.

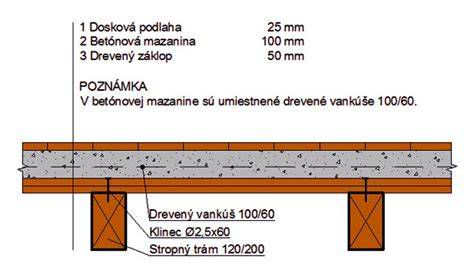

Konštrukčné detaily trámov

Prierez stropníc - šírka b = 80 až 200 mm, výška h = 120 až 300 mm - je daný rozpätím stropu a jeho zaťažením. Pomer výšky stropnice k šírke býva od 7/5 do 2. Pri veľkých rozpätiach a namáhaniach je možné spriahnuť dva a viac prierezov na výšku prostredníctvom svorníkov. Dĺžka uloženia stropníc na nosnú stenu sa volí od 150 do 200 mm. Z dôvodu ochrany pred vlhkosťou a následným biopoškodením sa zhlavie trámu kladie na podložky ošetrené biocídom. Ak nie sú nároky na tepelnú izoláciu, dá sa prípadne zaistiť aj intenzívnejšie odvetranie cez štrbiny v obvodovej stene. Naopak, dodatkovou tepelnou izoláciou vloženou pred čelo trámu sa dá zabrániť kondenzácii vodnej pary.

Rôzne prevedenia trámových stropov

V starších domoch sú typické stropy, ktoré sú tvorené trámovou konštrukciou z hranolov, alebo z guľatiny opracovanej z dvoch strán. Tieto trámy sú zospodu podbité dreveným podhľadom a z vrchu taktiež dreveným záklopom. Na vrchu môže byť tiež betónový poter, alebo škvara. Vo vnútri tejto konštrukcie je dutina o hrúbke zvyčajne 13 až 25 cm, cez ktorú ľahko uniká teplo zdola a tým aj peniaze za vykurovanie.

• Trámový strop s priznanými trámami: Podlahu stropov vo viacpodlažných budovách tvoria obvykle dosky uložené na pero a drážku alebo na polodrážku.
• Trámové stropy s podhľadom na hranoloch: Predstavujú dvojitú nosnú konštrukciu. Spodné hranoly dimenzie približne 100/180 mm slúžia len na prenos záťaže samotného podhľadu. Prípadné priehyby stropníc sa v tomto prípade neprenášajú do podhľadu.
• Trámový strop s rovným podhľadom: Tento strop je vhodný na väčšie rozpätie (6 až 10 m). Stropnice sú navzájom rozoprené krížovými zverákmi profilu 40/80 mm, umiestnenými vo vzdialenosti 1 až 1,5 m. Pevné rozoprenie zabezpečuje oceľové tiahlo s rektifikačným článkom.

Metódy zateplenia dreveného trámového stropu

Ak je podkrovie neobývané a ani sa neplánuje v budúcnosti obývať, praktickým riešením je zateplenie stropu. To platí pri klasických domoch, no predovšetkým v domoch či bytoch s vysokými stropmi, ktoré je potrebné o to viac vykurovať. V tomto článku sa pozrieme ako na zateplenie stropu obytnej miestností, kedy nie je možné znížiť podhľad pomocou sadrokartónovej konštrukcie, ale môžeme zatepliť strop povaly.

Zateplenie z povaly (zhora)

Zateplenie stropu pod nevykurovanou povalou možno vykonať aj len položením tepelnej izolácie na podlahu povaly. Demontáž záklopu a vloženie izolácie medzi nosné trámy je tiež možný postup, je však potrebné položiť ďalšiu izoláciu aj nad trámy. Zateplenie medzi trámy má určité riziká. Hlavnou podmienkou je, aby tepelná izolácia bola dobre paropriepustná a skladbu stropu zhora difúzne neuzavrela. Nevýhoda vloženia izolácie medzi pôvodné trámy - spravidla v uložení zhlavia trámov do obvodovej steny dochádza v dôsledku prechladzovania k občasnej kondenzácii na povrchu dreva. Preto tiež bývajú zhlavia bioticky napadnuté - je dobré, že po zdvihnutí záklopu ich bude možné prezrieť a overiť stav.

V prípade, že máte starší rodinný dom a váš strop je drevený, často stačí na povale odstrániť dosky a dostať sa k stropným trámom. Medzi ne, potom jednoducho vložíte tepelnú izoláciu, napr. zateplenie pomocou minerálnej izolácie s nosnou konštrukciou. Rošt na existujúce trámy je nutné urobiť priečne (obmedzenie tepelných mostov na miesta kríženia) a odporúča sa výška roštu a ďalšej izolácie aspoň 10 cm. Zateplenie iba zhora je možné vykonať aj bez roštu.

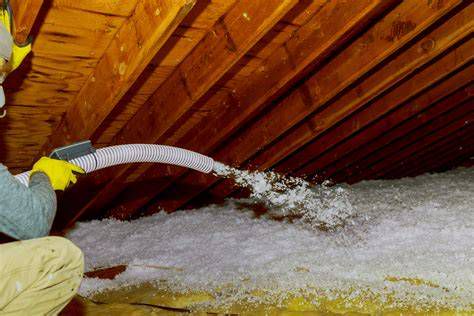

Fúkaná izolácia - efektívne riešenie

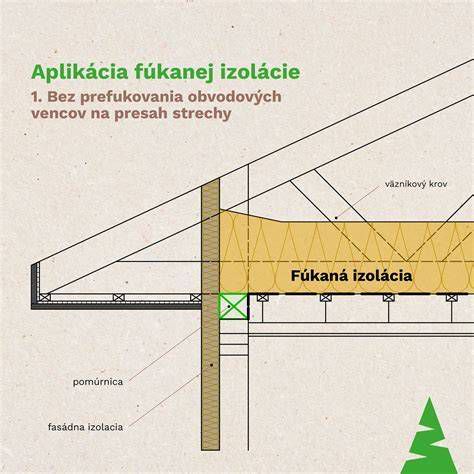

Na zateplenie komplikovaných priestorov, ako sú podkrovia, stropy a strechy, je výbornou voľbou fúkaná izolácia. Väzníkové krovy, pultové strechy, šikmé steny v podkroví či dutiny trámových stropov - všetko sú to miesta s náročným prístupom, nevraviac o úzkom priestore pri rovných strechách. Pri bežnej izolácii sa nedá vždy úplne zabrániť úniku tepla, keďže sa medzi izolačnými panelmi vytvárajú drobné medzery. V prípade fúkanej izolácie nevznikajú tepelné mosty, pretože sa dostane aj do tých najmenších medzier.

Izolácia povaly v starších domoch fúkanou izoláciou sa vykonáva fúkaním izolačného materiálu do dutiny v strope medzi trámy. Zateplenie trámového - štukátorového stropu fúkanou izoláciou je najjednoduchší a určite aj najúčinnejší spôsob zateplenia. Vyžadujú sa minimálne zásahy, nie je potrebné vypratanie povaly, izolačné práce sú veľmi rýchle a čisté. Fúkanou izoláciou v dutine sa materiál dostane úplne všade na každé miesto, tým nevzniknú žiadne tepelné úniky.

Zateplenie zospodu (z interiéru)

Zateplenie stropu z vnútornej strany, pri ktorom sa izolácia upevňuje pod strop, je najmenej vhodnou možnosťou pre primárne zateplenie kvôli možným tepelným mostom a kondenzácii. Avšak, pre vizuálne a akustické vylepšenie, alebo ako dodatočná vrstva, môže byť vhodné.

Nafotili sme pre Vás postup pri lepení stropných kaziet Eurotrend s montážou podkladového EPS polystyrénu na starý trámový omietnutý strop. Montáž polystyrénu pod kazety pri trámovom strope má hneď niekoľko výhod. Hlavná výhoda spočíva v tom, že nemusíme odstraňovať staré vrstvy maľby, pretože polystyrén pripevňujeme pomocou skrutiek a podložiek, nemusíme ho lepiť. Tým sa zbavíme značného neporiadku. Ďalšou výhodou je, že môžeme podkladový polystyrén podložiť alebo podtmelit a vyrovnať tým prípadné nerovnosti stropu a zbaviť sa zaguľatených rohov.

• Pomocou skrutiek a podložiek pripevníme polystyrén až do dosiek pod omietkou.
• Polystyrén založíme tak, aby sa nám spoje polystyrénu nikde nekryli so spojmi stropných kaziet. To znamená, že si najskôr rozmeriame strop pre založenie stropných kaziet a spoje polystyrénu založíme aspoň o 10 cm mimo spoje kaziet.
• Polystyrénom pokryjeme celý strop a prípadné nerovnosti vyrovnáme podložením alebo podtmelením akrylátovým tmelom.
• Rozmeriame strop a nakreslíme si zakladaciu čiaru, podľa ktorej začneme lepiť stropné kazety, buď rovno alebo uhlopriečne.
• Ďalšie kazety kladieme presne k zakladacej kazete.
• Postupne nalepíme všetky celé kazety, ktoré nemusíme rezať.
• Po nalepení všetkých celých kaziet začneme dimeriavať a dorezávať pomocou ostrého ulamovacieho noža kazety okolo stien.
• Na lepenie okrajových líšt používame lepidlo PD Eurotrend v kartuši do vytlačovacej pištole alebo pri lepení farebných okrajových líšt transparentný silikón universal. Lepidlo nanášame na zadnú stranu lišty a tú potom pritlačíme k stropu.

Výber izolačných materiálov a kritériá

Hrúbka samotnej izolácie je určená normou, no platí, že práve tento parameter by sa nemal podceňovať a šetriť by sme mali radšej na niečom inom. Okrem izolačného materiálu a spôsobu jeho inštalácie vplývajú na hrúbku izolácie aj konkrétne podmienky. Vždy treba rátať aj s vlastnosťami trámov, ktoré sa môžu stať tepelnými mostami, cez ktoré by následne unikalo teplo. Preto nestačí len uložiť medzi krokvy izoláciu s čo najväčšou hrúbkou, ako sa mnohí domnievajú.

Vhodné izolačné materiály

Vhodné sú rohože alebo dosky z minerálnej vaty alebo aj kamennej vlny (napr. Rockwool), ktoré majú aj dobré požiarne vlastnosti. Minerálna vlna vzniká najčastejšie tavením čadiča a kremeňa a teší sa podobnej popularite ako polystyrén. Narozdiel od polystyrénu dokáže minerálna vlna lepšie odolať ohňu a má vyšší bod topenia.

K izolačným materiálom, ktoré sa vyrábajú na báze materiálov, patrí aj sklená vlna. Vyrába sa z 80% recyklovaného skla a kremičitého piesku. Obľúbená je kvôli svojim výborným izolačným a akustickým vlastnostiam a nehorľavosti.

Odporúčajú sa aj izolácie na prírodnej báze, ktoré sú schopné vlhkosť sčasti pohltiť vplyvom svojej bunkovej štruktúry - napríklad izolácie na báze drevitej vlny, ovčej vlny alebo papierovej buničiny (Climatizer). Zaujímavým typom izolácie sú celulózové vlákna vyrobené z vytriedeného papiera. Celulóza je úzko spätá s fúkanou izoláciou a používa sa už desiatky rokov. Vyznačuje sa výbornou odolnosťou voči plesniam, škodcom i ohňu. Už jeho samotný názov napovedá, že drevovlákno je vyrobené čisto z dreva, väčšinou z borovice. Preto medzi jeho plusy patria všetky vlastnosti prírodného dreva, teda výborná schopnosť akumulácie tepla a vytváranie optimálnej mikroklímy v dome. Na fúkané izolácie sa používajú ekologické a zdravotne nezávadné druhy materiálov, ktoré sú vyrobené z prírodnín. Navzájom sa líšia najmä cenou, vlastnosti majú podobné. Veľmi obľúbené sú celulózové vlákna vyrobené z triedeného papiera. Svoje využitie nachádza celulóza v izolácii už od 70. rokov minulého storočia.

Materiály, ktorým sa treba vyhnúť alebo ich použiť s rozvahou

Preto nie je vhodný napríklad polystyrén v doskách ako hlavná izolácia medzi trámy, pretože môže skladbu stropu zhora difúzne uzavrieť, čo môže viesť ku kondenzácii vlhkosti. Avšak, k obľúbeným zatepľovacím materiálom patrí vo všeobecnosti penový polystyrén. Vyznačuje sa pomerne dobrými tepelnoizolačnými vlastnosťami a obľúbený je predovšetkým kvôli svojej cene. Ak neplánujete povalu nijako výraznejšie zaťažiť (staré kredence alebo nábytok) môžete použiť fasádne EPS 70 F pre vytvorenie pochôdznej plochy. Odporúča sa dosiahnuť hrúbku polystyrénu okolo 20 cm a viac, ideálne v dvoch a viac vrstvách desaťcentimetrových, kladených krížom.

OSB dosky môžu taktiež vytvoriť zábranu pre prestup vodnej pary, obzvlášť vtedy, ak budú na pero a drážku alebo dvojité. Ich použitie by sa teda, pokiaľ konštrukcia nemá parozábranu, neodporučilo.

Tepelnoizolačné vlastnosti a normy

Stanovenie hrúbky izolácie závisí od skladby a materiálu existujúceho stropu. Súčasná platná norma ČSN 73 0540-2/Z1 stanovuje dve hodnoty tepelnej izolácie - požadovanú a odporúčanú. Jedná sa o hodnoty U (súčiniteľ prestupu tepla, jednotkou je W/m².K) pre jednotlivé ohraničujúce konštrukcie domu. Pre súčiniteľ prestupu tepla U platí, že čím nižšia je jeho hodnota, tým lepšie tepelnoizolačné vlastnosti konštrukcia má (na rozdiel od predtým používanej hodnoty R - tepelný odpor).

Optimálnu hrúbku izolácie stropu určuje rozdiel teplôt medzi vykurovanou miestnosťou a priestorom nad ňou. Potrebnú hrúbku dodatočnej izolácie so súčiniteľom tepelnej vodivosti λ okolo 0,044 W/m.K je možné stanoviť na 20 až 24 cm, avšak bez uvažovania vplyvu trámov (zhoršenie v dôsledku cca 3x väčšej tepelnej vodivosti), teda musí byť o niečo väčšia.

Kľúčová úloha parozábrany a difúzna otvorenosť

Aj pri zatepľovaní stropu je dôležité inštalovať hydroizolačnú fóliu, tzv. parozábranu. Vodná para, ktorá vzniká pri varení, umývaní či pri obyčajnom dýchaní, cez ňu neprenikne. Zostane v miestnosti a vyvetrá sa pri otvorení okna.

Funkcia a umiestnenie parozábrany

Parozábrany sa vždy vkladajú na vnútorný líce konštrukcie, napríklad pod SDK obklad a pred tepelnú izoláciu. Ich hlavnou funkciou je zabezpečiť parotesnosť, teda to, aby vlhkosť z interiéru neprenikala do tepelnej izolácie, kde potom vplyvom nízkej teploty na vonkajšej strane v konštrukcii môže kondenzovať. Všeobecne odporúčame, ak je podlaha paropriepustná, dať na teplejšiu stranu parozábranu, napr. Jutafol n 110 štandard. Parozábranu položte na bezchybne upratanú a zametanú podlahu s presahom 10 cm a spoje prelepte parotesnou páskou HASOFT. Lacným pokovovaným páskam sa radšej vyhnite.

Parozábrana je viacvrstvová fólia z polyetylénu alebo polypropylénu a väčšinou má aj reflexnú hliníkovú vrstvu. Tejto povrch odráža teplo do interiéru a klesajú energetické straty. Najdôležitejšie je to, aby bola napojená na konštrukciu, na omietku muriva a bola dôsledne zlepená vo všetkých spojoch.

Riziká a alternatívy k parozábrane

Správne prevedenie týchto fólií je náročné na utesnenie prestupov, zlepenie spojov a utesnenie náväzností na okolité konštrukcie. Vloženie parozábrany do existujúceho stropu je bez vytvorenia nového podhľadu často nemožné. Často sa objavujú obavy z použitia parozábrany kvôli klincovačkám z podbitia alebo z hniloby spodného podbitia v dôsledku nadmernej vlhkosti bez odvetrania.

Ak nie je možné inštalovať parozábranu správne, je dôležité zabezpečiť, aby tepelná izolácia bola dobre paropriepustná a skladba stropu zhora difúzne neuzavrela. Variantou je položenie dosiek voľne na zraz. Medzerami medzi doskami bude konštrukcia dostatočne odvetrávať. Rozhodne nevkladať žiadnu ďalšiu fóliu v takomto prípade.

Praktická realizácia zateplenia

Mnoho majiteľov starších domov uvažuje o zateplení dreveného stropu, nad ktorým sú nevykurované priestory. Napríklad, s trámami vysokými 20 cm, kde je predstava strhnúť záklop a medzi trámy vložiť 20 cm vaty.

Postup pri fúkanej izolácii

Trámový strop zatepľujeme z povaly. Vyrežú sa otvory 20 x 20 cm do škvárobetónu alebo do drevených dosiek. Povaľu netreba vypratávať celú. Počas prehliadky sa dohodne, čo je potrebné vypratať. Počas zatepľovania nepotrebujeme chodiť do obývaných miestností a celé zateplenie trámového stropu sa realizuje za 3 - 4 hodiny. Izolácia povaly v starších domoch fúkanou izoláciou sa vykonáva fúkaním izolačného materiálu do dutiny v strope medzi trámy.

Fúkanie do dutiny

1. Pre vytvorenie otvoru sa stredom vytrhá drevený záklop po celej dĺžke povaly. Ak je na záklope betónový poter najprv sa vytvorí rez v betóne.
2. Cez vytvorený otvor sa do dutiny nafúka izolačný materiál, ktorý sa dostane úplne všade na každé miesto.
3. Následne sa naspäť založia drevené dosky, ktoré sme vytrhali pre vytvorenie otvoru.

Fúkanie na voľnú plochu

Ak je dutina v strope menšia ako 13 - 15 cm (je to veľmi zriedkavé) je nutné aplikovať fúkanú izoláciu aj na voľnú plochu. Ak by sme nafúkali izolačný materiál len do dutiny o hrúbke povedzme 12 cm, izolácia by nepriniesla požadované tepelno-izolačné vlastnosti, nakoľko by jej hrúbka a hustota bola nízka. V takomto prípade je ideálne aplikovať izoláciu do dutiny a následne aj na voľnú plochu.

Ak chceme povalu naďalej používať, vytvorí sa drevený rošt, ktorý slúži ako podklad pre drevenú podlahu. Drevený rošt môže byť vyrobený z OSB dosiek, hranolov, alebo klasických dosiek. Inštaluje sa na vrch pôvodnej podlahy. Medzi rošt sa nafúka izolácia a následne sa položí nová drevená podlaha. Takáto izolácia bude kvalitná a bude spĺňať izolačné požiadavky.

Postup pri zateplení polystyrénom pre pochôdznu povalu

Tento variant je však najnáročnejšia, pretože potrebujete vytvoriť konštrukciu z drevených trámov, vložiť medzi ne izoláciu a potom všetko zakryť OSB doskami. Vráťme sa teda späť k zatepleniu polystyrénom.

1. Následne vezmite polystyrén. Ak neplánujete povalu nijako výraznejšie zaťažiť (staré kredence alebo nábytok) môžete použiť fasádne EPS 70 F.
2. Dosiahnuť chcete hrúbky polystyrénu okolo 20 cm a viac. Určite ale nepotrebujete používať také silné dosky. Stačiť bude 2 a viac vrstiev desaťcentimetrových.
3. Ak pokladáte práve dve a viac vrstiev, najskôr položte bez spojov prvú vrstvu, potom do kríža a opačným smerom vrstvu druhú.
4. OSB dosky 12mm s perodrážkou budete pokladať opäť v dvoch vrstvách. Položte prvú vrstvu a spojte ju pomocou perodrážok ako skladačku. A to je všetko. Pochôdzne zateplenie stropu.

Odborné odporúčania a na čo si dať pozor

Odborné odporúčania a korekcie: Zateplenie stropu pod nevykurovanou povalou možno vykonať aj len položením tepelnej izolácie na podlahu povaly. Demontáž záklopu a vloženie izolácie medzi nosné trámy je tiež možný postup, je však potrebné položiť ďalšiu izoláciu aj nad trámy. Zateplenie medzi trámy má určité riziká. Nevýhoda vloženia izolácie medzi pôvodné trámy - spravidla v uložení zhlavia trámov do obvodovej steny dochádza v dôsledku prechladzovania k občasnej kondenzácii na povrchu dreva. Tepelná izolácia na minerálnej báze je nasiakavá a situáciu v okolí zhlavia môže zhoršiť. Rošt na existujúce trámy je nutné urobiť priečne (obmedzenie tepelných mostov na miesta kríženia) a odporúča sa výška roštu a ďalšej izolácie aspoň 10 cm. Zateplenie iba zhora je možné vykonať aj bez roštu.

Finančné úspory a cenník

Trámové stropy zatepľujeme už viac ako 15 rokov a klientom na vykurovaní prinášame až 50 € mesačnú úsporu. Cena zateplenia bude rovnaká, alebo nižšia oproti zatepleniu sendvičovým materiálom, kde je treba veľmi veľa hodín práce. Fúkanou izoláciou zateplíme povalu za jeden deň. Oproti klasickej izolácii je potrebné kompletné vypratanie povaly, vytrhanie dreveného záklopu po celej ploche. Vloženie izolačných panelov a spätné založenie dreveného záklopu. Izolačné panely nie je možné povkladať bez malých medzier, pričom vznikajú tepelné mosty. Fúkaná izolácia sa dostane úplne všade a dokonalo vyplní priestor popri drevených trámoch. Ak má povala betónový poter, tento spôsob je prakticky nemožný.

Cenník zateplenia trámového stropu fúkanou izoláciou Climatizer Plus platí od 1. 7. Celkom bez spojovacieho materiálu to máme 18,64 € / m2. Je to výrazne viac ako keď sme v prvom diele pokladali izoláciu. Výhodou zateplenie z dnešného článku je ale to, že môžete povalu využívať aj naďalej.
