Zvodné Dažďové Potrubie DN 125: Montáž, Vlastnosti a Typy

Kanalizačné plastové rúry slúžia na vybudovanie kanalizačných a odpadových sietí, pričom sú vhodné aj na odvetrávanie objektov. Ponúkame široký výber externých a vnútorných, netlakových kanalizačných potrubí vyrobených z rôznych materiálov, s rozličnými rozmermi a prevádzkovými parametrami, určených pre inštaláciu kanalizačných systémov odvádzajúcich domovú a priemyselnú kanalizáciu. V rámci tohto prehľadu sa zameriame na kanalizačné potrubia s priemerom DN125, ich typy, materiály a špecifické vlastnosti.

Typy a Materiály Kanalizačných Potrubí

Na trhu sú dostupné rôzne druhy potrubí, ktoré sa líšia konštrukciou a materiálom. Niektoré sú určené pre splaškovej a dažďovej kanalizácie, pre investorov preferujúcich klasickú konštrukciu s čo najväčšou silou steny. Iné zas pre špecifické podmienky, ako je napríklad odvodnenie dopravných stavieb. Možnosť voľby triedy kruhovej tuhosti a sily základnej steny je k dispozícii podľa podmienok projektu.

Medzi bežne používané typy patria:

• Potrubie Ultra Solid PVC, ktoré je určené pre splaškovej a dažďovej kanalizácie.
• Kanalizačné potrubie z PP s plnostennou konštrukciou steny, vyrobené podľa normy STN EN 1852-1 +A1. Vyrába sa v kruhovej tuhosti SN 12 v dimenziách De 160 - 400mm.
• Masívne potrubie vyrábané z vysokohustotného polyetylénu (PE - HD) špirálovite ovíjané PP profilom, v profiloch DN 600 - 2000 mm. Flexibilita výroby potrubia Ultra Helix a ľahká zvariteľnosť materiálu PE-HD umožňuje vyrobiť rôzne prevedenia, ktoré nie sú nijako obmedzené dĺžkou a zaťažením.
• Korugované potrubie vyrábané z polypropylénu (PP) podľa STN EN 13476 o DN 250 - 1000 mm, s pevnostnou triedou SN 12 kN / m2. Vyvinuté najmä pre odvodnenie dopravných stavieb s požiadavkou na minimálnu silu základnej steny e5 - 3 mm.
• Ďalšie korugované potrubie vyrábané z polypropylénu (PP) podľa STN EN 13476 o DN 250 - 600 mm, s najvyššou pevnostnou triedou SN 16 kN / m2. Vyvinuté najmä pre odvodnenie dopravných stavieb s požiadavkou na minimálnu silu základnej steny e5 - 3 mm.
• Potrubie s korugovanou konštrukciou steny zodpovedajúce STN EN 13476. Potrubie ULTRA BASIC sa vyrába v DN 160-1000 mm. SN 8 a 10 spĺňa základné požiadavky STN 13476.
• Potrubie z materiálu PE 100 RC (resistant to crack) so zvýšenou odolnosťou voči bodovému zaťaženiu. GEROfit ® R zodpovedá typu 3 klasifikácie PAS 1075 a je vhodný najmä pre všetky bezvýkopové metódy black-box.
• Potrubie z molekulárne orientovaného PVC (PVC-O) najvyššej kvality. Hrdlové potrubie nízkej hmotnosti, mimoriadne mechanickej odolnosti a vysokej životnosti pre tlaky do PN 16 v profiloch De 90- 250 mm. Používajú sa v kombinácií s liatinovými tvarovkami (Hawle systém 2000).

Pre renováciu gravitačných kanalizačných radov v dimenziách DN 100 - 300 mm je k dispozícii cenovo veľmi výhodná a odolná alternatíva. Pre pokládku nového tlakového alebo gravitačného potrubia sa využívajú bezvýkopové metódy. Metóda pre renováciu vodovodných a plynovodných potrubí, tlakových a gravitačných kanalizácií spočíva v tom, že do existujúceho poškodeného potrubia sa vtiahne nové potrubie s menším priemerom.

Externé Kanalizačné Potrubia DN 125 (KG systém)

Pre inštaláciu kanalizačných systémov mimo budovy sa primárne používajú externé potrubné systémy, známe ako KG systém, ktoré sú dostupné v polypropylénovej (PP) aj nemäkčenej polyvinylchloridovej (PVC-U) verzii. Tieto pevné rúry sú určené na podzemné odtoky mimo stavebných konštrukcií a vyznačujú sa vysokou odolnosťou.

Kanalizačné potrubia z polypropylénu (PP) pre exteriér

Podnik WiPlast ponúka systém podzemných drenáží a kanalizácií z PP, určený na inštaláciu mimo budovy podľa PN-EN 1852-1. Tieto rúry sú vyrobené na najmodernejších technologických linkách s najvyššou kvalitou domácich a zahraničných materiálov. Konkrétnym príkladom je kanalizačné potrubie (tuhé) s priemerom Fi 125mm, s šálkou a tesnením DIN-LOCK, s stenou 4,8mm s dĺžkou 3 metre, vyrobené z PP polypropylénu, typ Heavy SN10 a v oranžovej farbe, určené pre vypúšťanie nečistôt mimo budovy. Pevné rúry z nemäkčeného polypropylénu s nominálnou tuhosťou krúžku SN 10 a SN 16 sú robustné a spoľahlivé. Medzi ďalšie možnosti patrí SiTech+ PP Rúra 125 x 3,9, ktorá poskytuje stenu s hrúbkou 3,9 mm.

Kanalizačné potrubia z PVC-U pre exteriér

KG systém je tiež dostupný ako kanalizačný systém z nemäkčeného polyvinylchloridu s kruhovou tuhosťou SN 4 a SN8. Vyrába sa v súlade s STN EN 1401-1 a STN EN 13 476-2 a je určený pre zvodné potrubia pod budovami, kanalizačné prípojky a stokové siete s výškou krytia až do 8 metrov. Gravitačný kanalizačný systém rúr a tvaroviek KG PVC-U je určený na transport priemyselného a komunálneho odpadu a dažďovej vody pri teplotách média do 60 °C. Pri splnení tejto podmienky je životnosť rúr minimálne 50 rokov. Kanalizačné rúry a tvarovky KG PVC-U sú odolné voči mikroorganizmom nachádzajúcim sa v agresívnom odpade. Kanalizačná rúra KG SN4 je vyrobená z veľmi odolného PVC a slúži pre spoľahlivé odvádzanie odpadových vôd z nehnuteľností, pozemkov a verejných priestranstiev do kanalizačnej prípojky a následne do stokovej siete. Poskytuje vysokú mechanickú a chemickú odolnosť, výbornú tesnosť spojov a odolnosť proti striedaniu teplôt. Príkladom je PVCU Rúra kanalizačná s hrdlom 125x3.2x1000 SN4 KGEM, s hrúbkou steny 3,2 mm.

Kruhová tuhosť (SN) externých potrubí DN 125

Kruhová tuhosť je kľúčový parameter, ktorý určuje odolnosť potrubia voči vonkajšiemu zaťaženiu a deformáciám.

• SN 4: Používa sa pre zvodné potrubia pod budovami, kanalizačné prípojky a stokové siete s výškou krytia až 4 metre.
• SN 8: Zvýšená kruhová tuhosť, ktorá sa používa v neštandardných podmienkach uloženia, ako je extrémne dynamické namáhanie alebo výška krytia do 8 metrov.
• SN 10: Používa sa pre náročnejšie aplikácie, často u PP potrubí pre vyššiu pevnosť a odolnosť.

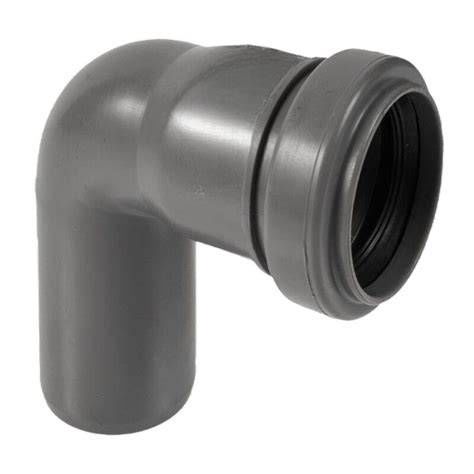

Vnútorné Kanalizačné Potrubia DN 125 (HT systém)

Pre rozvody vnútornej netlakovej kanalizácie vo vnútri budov, a to aj na ich vonkajších stenách, slúži HT systém. HTEM odpadové rúry a HT-PP tvarovky sú určené na odvádzanie všetkých druhov odpadových vôd v domácnostiach a v priemyselných stavbách, a taktiež ako odvetrávacie potrubie odpadových systémov. Kanalizačné rúry a tvarovky Plast Brno sú certifikované pre rozvody vnútornej netlakovej kanalizácie. Použitie vysoko kvalitného polypropylénu (PP) pri výrobe umožňuje používať systém HT-PP tvaroviek a rúr všade tam, kde sú požadované vysoké nároky na zvýšenú tepelnú, chemickú a mechanickú odolnosť všetkých komponentov.

Príkladom je PLAST BRNO HT rúra odpadová 125 x 3,1 - 500 mm, ktorá má hrúbku steny 3,1 mm. Tieto odpadové rúry HTEM sa vyrábajú koextrúziou z polypropylénu v súlade s normou STN EN 1451. Systém je tiež 100% recyklovateľný.

Prevádzkové parametre a obmedzenia HT systému

• Max. prevádzková teplota: +95°C, krátkodobo +100°C.
• Min. teplota pri použití: -10°C.
• Životnosť: Minimálne 50 rokov pri optimálnych prevádzkových podmienkach.
• Odolnosť: Voči bežne používaným chemikáliám ako sú priemyselné odpadové vody, alkoholy, peroxidy, zásady a oleje.
• Upozornenie: Vzhľadom k tomu, že HT rúry a tvarovky nie sú odolné voči UV žiareniu, neodporúčame ich pre použitie v exteriéri a pre pokládku do zeme.

HT systém polypropylénových rúr a tvaroviek je možné v nevyhnutných prípadoch kombinovať a spájať aj s inými materiálmi, ako napríklad s odpadovými rúrami z PVC - novodur prípadne s KG kanalizačným systémom určeným pre rozvody odpadu v exteriéri.

Spoločné Výhody a Vlastnosti Kanalizačných Potrubí DN 125

Bez ohľadu na to, či ide o externý KG systém alebo interný HT systém, moderné plastové kanalizačné potrubia DN125 zdieľajú mnohé spoločné výhody, ktoré prispievajú k ich širokému využitiu a dlhodobej spoľahlivosti. Rúrky z najvyššej kvality plastu s šálkou a tesnením sú odolné a odolné voči chemickým látkam.

• Veľmi ľahký materiál: Zaisťuje jednoduchý a ľahký spôsob v doprave aj manipulácii.
• Rýchla a lacná montáž: Vďaka ľahkej pokládke a jednoduchým spojovacím mechanizmom.
• Odolnosť spojov: Rúrkové spoje sú odolné voči vode a iným typom kvapalín.
• Dlhá životnosť: Minimálne 50 rokov, u niektorých systémov až 100 rokov.
• Minimálne náklady na údržbu: Prakticky žiadne náklady na údržbu potrubia.
• Výborné hydraulické vlastnosti: Hladká vnútorná stena zabezpečuje hladký priechod splaškových vôd a minimalizuje riziko zablokovania rúry a tvorby usadenín.
• 100% tesnosť spojov: Zaisťujú jazýčkové tesniace elementy z odolných kaučukov v drážke hrdla, často tesnenie z EPDM gumy (EN 681). Spoj nezarastá koreňmi.
• Vysoká pevnosť a dlhodobá stabilita: Zosilnená stena = vyššia bezpečnosť.
• 100% recyklovateľný materiál: Podčiarkuje zodpovedný prístup k ochrane životného prostredia.

Inštalácia a Spájanie Kanalizačných Potrubí DN 125

Správna inštalácia je kľúčová pre dlhodobú funkčnosť kanalizačného systému. Rúry sa môžu rezať manuálne alebo mechanickými pílami. Príprava spájania dvoch rúr s hrdlom začína očistením konca rúry a hrdla druhej rúry. Je dôležité overiť, či je tesniaci krúžok správne nasadený a či nie je prekrútený. Súososť rúr a tvaroviek musí byť zaručená.

Špecifiká mazania pri spájaní

• Pre KG systém (PVC-U): Mazanie medzi klznými plochami a tesniacim krúžkom je zakázané! Po dôkladnom očistení oboch koncov rúr a správnom nasadení tesniaceho krúžku sa hladký koniec rúry zasunie do hrdla, kým nedorazí nakoniec.
• Pre HT-PP systém: Pre ľahšiu montáž sa používa montážne mazivo, ktoré sa nanesie na tesniaci O - krúžok a zabezpečí jednoduchšie vsunutie do príslušného hrdla. Spájanie HT-PP tvaroviek a rúrok sa uskutočňuje zasunutím hladkej časti tvarovky alebo rúry do hrdla protikusu, v ktorom je osadený tesniaci O - krúžok. Lepenie rúrok ani tvaroviek sa neodporúča.

V oboch prípadoch je použitie agresívnych olejov a mazadiel, ktoré by poškodili tesniaci krúžok, prísne zakázané. Kvalitné tesniace O - krúžky z EPDM sú zárukou bezpečných a spoľahlivých spojov aj v prípade orientácie proti toku kvapaliny v hrdle.

Prehľad typov kanalizačných potrubí DN 125

Nižšie uvedená tabuľka poskytuje porovnanie vybraných typov kanalizačných potrubí s priemerom DN125, so zameraním na ich materiál, hrúbku steny a kruhovú tuhosť, ako aj oblasť použitia. KG systém je kanalizačný systém z nemäkčeného polyvinylchloridu s kruhovou tuhosťou SN 4 a SN8. Vyrába sa v súlade s STN EN 1401-1 a STN EN 13 476-2.
