Komplexný sprievodca povrchovými modulovými rozvádzačmi

Rozvádzače a rozvodnice sú neoddeliteľnou súčasťou každej elektrickej inštalácie, zabezpečujúce bezpečné a prehľadné uloženie ističov, prúdových chráničov a ďalších modulárnych prístrojov. Tieto kľúčové komponenty umožňujú jednoduché zapojenie a plne bezpečnú a optimalizovanú inštaláciu. Sú dostupné v nástennom (na povrch) alebo zapustenom prevedení, pričom povrchové modely sú predmetom tohto podrobného prehľadu.

Rozvádzačová skriňa alebo bytová rozvodnica je centrálny a nevyhnutný prvok každej elektroinštalácie. Poskytuje bezpečný a organizovaný priestor pre montáž všetkých modulárnych prístrojov (ističov, prúdových chráničov, zvodičov prepätia, stýkačov). Bytové rozvodnice na omietku sú určené pre povrchovú montáž, napríklad v garážach, pivniciach alebo pri rekonštrukciách, kde nie je možné sekať do steny. Sú rýchlo inštalovateľné a často dostupné aj s vyšším krytím. Ak chcete rýchlu montáž a jednoduchý prístup, odporúčame prevedenie na omietku.

Typy a kapacity povrchových rozvádzačov

Povrchové modulové rozvádzače sa vyznačujú širokou škálou kapacít a dizajnov, aby vyhoveli rôznorodým potrebám. Od menších inštalácií po rozsiahle projekty, existuje riešenie pre každú aplikáciu. Počet modulov sa udáva počtom modulov, ktoré sa zmestia na DIN lištu.

Medzi najväčšie a najčastejšie využívané povrchové modely patria:

• Rozvodnica Eaton BF-O-5/120-C: Je jedným z najväčších nástenných modelov v sérii BF. S kapacitou 120 modulov (usporiadaných v 5 radoch po 24 moduloch) poskytuje dostatok miesta pre komplexné inštalácie.
• Rozvodnica Eaton BF-O-6/144-C: Predstavuje vlajkovú loď medzi nástennými skrinkami série BF. S obrovskou kapacitou 144 modulov (6 radov po 24 modulov) je ideálna pre veľmi rozsiahle elektroinštalácie.
• Schneider Electric Pragma Rozvodnica na omietku 72M: Táto rozvodnica s rozmermi 426 × 750 × 145 mm a kapacitou 4 rady (72 modulov, PRA30418) je spoľahlivým riešením pre prehľadnú a bezpečnú elektroinštaláciu. Existuje aj verzia s kapacitou 72 modulov (3 rady po 24 modulov) z oceľového plechu.

Nástenná skriňa s kapacitou 165 modulov

Pre špecifické a priestorovo náročné inštalácie sú dostupné aj varianty s ešte väčšou kapacitou. Medzi ne patrí Nástenná skriňa bez dvier IP30, 5×33 modulov, 900 × 705 × 140 mm. Táto priestranná modulová skriňa je určená na montáž elektroinštalačných prístrojov v interiéri, poskytuje celkovú kapacitu 165 modulov (5 radov po 33 modulov).

Je dôležité poznamenať, že táto skriňa je dodávaná bez dvier a má krytie IP30, čo naznačuje jej použitie v chránených vnútorných priestoroch, kde nie je požiadavka na vysokú ochranu proti prachu a vlhkosti alebo kde budú dvere a ďalšie ochranné prvky dodané samostatne.

Kľúčové komponenty a konštrukcia povrchových rozvádzačov

Štandardné balenie rozvodnice často obsahuje plastovú vaňu, plechový rám s dverami, montážny rám s prístrojovými DIN lištami, N + PE svorkovnice a plombovateľný čelný kryt s výrezom pre prístroje. Tieto komponenty zabezpečujú kompletné a funkčné riešenie pre elektroinštaláciu.

Rôzne IP krytia pre povrchové rozvádzače

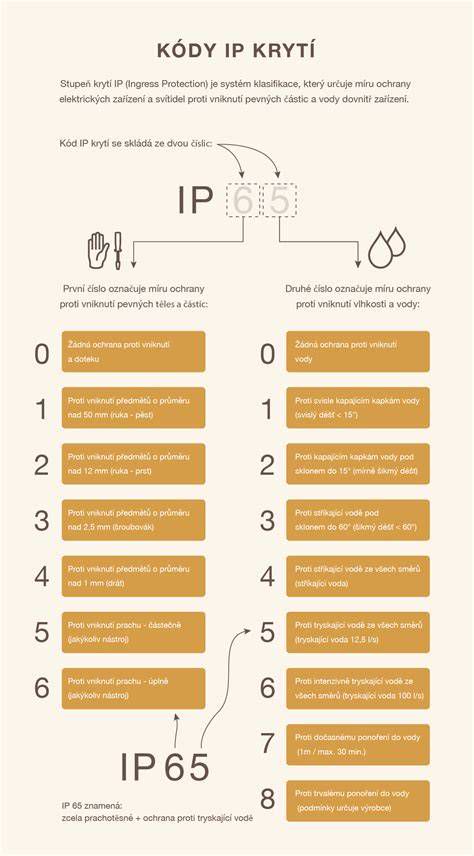

Krytie IP (Ingress Protection) je kľúčovým parametrom, ktorý určuje úroveň ochrany rozvádzača proti vniknutiu cudzích telies a vody. Povrchové rozvádzače sú dostupné s rôznymi úrovňami krytia, prispôsobenými pre rôzne prostredia:

• IP20/IP30/IP40: Tieto krytia sú typické pre interiérové inštalácie, kde nie je vysoké riziko prachu, vlhkosti alebo mechanického poškodenia. Pre bežné interiéry stačí IP30/40. Podobne, rozvádzače s krytím IP40 ako napríklad Rozvádzač ECT 1x8 PO DIDO-E s kapacitou 8 modulov, alebo Povrchová rozvodnica Practibox S 2-radová s kapacitou 24 modulov (2x12) s dymovými dverami.
• IP65/IP66: Pre náročnejšie podmienky, ako sú vonkajšie priestory, priemyselné prostredie alebo priestory vystavené vlhkosti a prachu, sú určené rozvádzače s vyšším krytím. Do náročnejšieho prostredia, dielní, technických miestností alebo exteriéru preferujte vyššie krytie (napríklad IP65 alebo IP66). Rozvádzač 32-modulový IP66 na povrch zabezpečuje spoľahlivú ochranu elektrických komponentov proti vode, prachu a vlhkosti aj v náročných podmienkach. Rozvádzač 1x18 s kapacitou 18 modulov a krytím IP65 je určený na povrchovú montáž, poskytujúc vysokú ochranu pred prachom, vlhkosťou a striekajúcou vodou. Plastové rozvodnicové skrine NL-300x500-T sú ideálne pre vonkajšie a priemyselné prostredie vďaka vysokému krytiu IP65. Polyesterová skriňa IP66 500x400x200 mm s plnými dverami je určená na ochranu elektroinštalácií v náročných podmienkach.

Výber správneho povrchového rozvádzača

Modulárny rozvádzač využijete všade tam, kde potrebujete mať ochranné a spínacie prvky na jednom mieste prehľadne, bezpečne a s možnosťou ďalšieho dopĺňania. V praxi je to najčastejšie pri nových elektroinštaláciách a rekonštrukciách, keď riešite rozdelenie okruhov na svetlá, zásuvky, kuchyňu, kúpeľňu či technológiu. Ak chcete mať vizuálnu kontrolu nad prístrojmi bez otvárania, vyberajte rozvádzače s priehľadnými dvierkami.

V prvom rade si ujasnite počet okruhov a prístrojov, ktoré budete osádzať, a pridajte rezervu. V praxi sa oplatí rátať aspoň s 20 - 30 % voľného miesta, pretože rozvádzač sa časom často rozširuje (prepäťová ochrana, ďalší chránič, doplnkové relé a pod.). Pri menších inštaláciách sa často riešia kompaktné rozvodnice (napríklad 4 moduly, 6 modulov alebo 8 modulov, prípadne aj menšie riešenia s 2 modulmi).

Spoločnosti ako Eaton, Schneider Electric, Noark a Gembird ponúkajú širokú škálu modulových rozvádzačov a skríň. Schneider Electric napríklad ponúka nástenné modulárne rozvodnice Pragma, ako aj rozvodnice Kaedra a Mini Kaedra IP65, ktoré sú ideálnou voľbou pre uzavretie modulárnych prístrojov v miestnostiach vystavených vlhkosti a prachu.
