Elektrické ističe sú v súčasnosti najdôležitejšími bezpečnostnými prvkami každej elektroinštalácie, ich výber by ste preto nemali podceňovať. Tento článok vám poradí, aké ističe do domu či bytu si vybrať a prečo by ste ich výber a inštaláciu mali zveriť odborníkovi. Elektrický istič je ochranný elektroinštalačný prvok, ktorý chráni elektroinštaláciu pred nadprúdom a skratom. Ističe teda preberajú úlohu klasických tavných poistiek - napríklad tých skrutkovacích, aké ste možno mali aj vy v starom byte či dome. Oproti poistke má tú výhodu, že ho je možné znovu zopnúť bez poškodenia alebo výmeny komponentov ako je to pri poistkách. Ističe sa vyrábajú v rôznych prevedeniach - od menších, ktoré sa využívajú hlavne v domácnostiach (byty, domy), až po veľké ističe chrániace hoci aj celé mesto.
Regulačné zmeny a poplatky za istič
Rozhodnutím Úradu pre reguláciu sieťových odvetví (ÚRSO) došlo od 1. januára 2022 k zmene spôsobu výpočtu poplatkov za distribúciu. Táto zmena sa dotkla všetkých domácností v sadzbách D3 až D6. Od 1. júla 2025 rozhodnutím Úradu pre reguláciu sieťových odvetví (ÚRSO) došlo k zmene spôsobu výpočtu poplatkov za distribúciu. Od januára 2021 došlo k zmene stanovenia cien v distribučných tarifách D4 a D6 pre domácnosti a od apríla aj v prípade sadzby D5 pre domácnosti. Cieľom je uplatniť pri domácnostiach, ktoré nadštandardne využívajú elektrinu, princíp väčšej adresnosti nákladov, a síce aby každý spotrebiteľ platil len za to, čo naozaj potrebuje a spotrebuje. Nejde o poplatok za istič ako taký. Zavedením nového spôsobu výpočtu distribučných poplatkov sa mení len metóda výpočtu fixnej (pevnej) zložky ceny. Tá bola aj v minulosti, ale bola spojená s mesačnou platbou za odberné miesto, nie od ampérovej kapacity, ktorá bola rezervovaná v distribučnej sústave pre toto odberné miesto. Je to podobná logika ako pri výpočte povinného zmluvného poistenia za vaše auto, ktorá sa odvádza od objemu motora resp. od jeho výkonu. Po novom tak bude cena elektriny priamo závisieť od výšky hodnoty hlavného ističa, ktorá bola určená distribučnou spoločnosťou pre vaše odberné miesto. Výška hlavného ističa v domácnosti úzko súvisí s tým, na aký účel používate elektrinu.
Hlavný istič a jeho umiestnenie
Hlavný istič je spravidla umiestnený v elektromerovom rozvádzači. Hlavný istič spomedzi iných ističov rozoznáte tak, že bude mať najvyššiu hodnotu ampérov, označenú písmenom A, napríklad 32 A. V prípade rodinných domov by mal byť umiestnený na verejne prístupnom mieste (napr. v plote). Mal by byť opatrený plombou VSD a je na ňom viditeľné, akú má ampérovú hodnotu (napr. 3 x 25 A). V starších domoch je možné, že je istič aj rozvádzač na fasáde domu alebo v obslužných priestoroch (vstupná chodba, pivnica a pod.). V bytových domoch býva hlavný istič umiestnený na stúpačke vedľa elektromera. Zákazníci by si mali čo najskôr skontrolovať elektromerový rozvádzač vo svojom odbernom mieste. Uistite sa, či máte hlavný istič umiestnený pred elektromerom. Ak áno, overte jeho hodnotu a porovnajte ju s hodnotou určenou pre vaše odberné miesto.
„Čapáky“ a ich výmena
Skúsenosti zákazníkov potvrdzujú, že tzv. čapáky (vypínače označené slovami "Tahem zapnout/Stiskem vypnout") majú niekedy na kryte vyrazenú ampérovú hodnotu. Neznamená to však, že slúžia ako istiaci prvok. Aj tu platí, že istič je potrebný, aby váš majetok, zdravie a bezpečnosť neboli ohrozené požiarom, elektrickým skratom alebo úrazom elektrinou. Dôrazne preto odporúčame jeho výmenu za istič primeranej hodnoty. Ak je vaša domácnosť vybavená zastaralým vypínačom (najčastejšie označený pokynmi „Tahem zapnout / Stiskem vypnout) požiadajte distribučnú spoločnosť o výmenu za hlavný istič, ktorý plní istiacu funkciu.
Ako vymeniť istič – všetko, čo potrebujete vedieť
Parametre ističov a ich výber

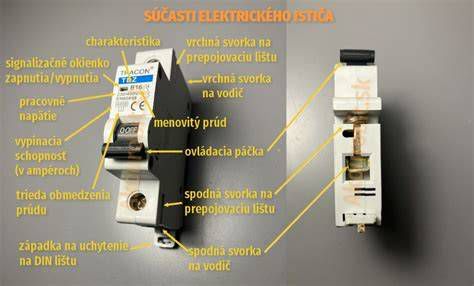

Istič je pomerne zložitý elektrický prístroj ktorý sa skladá z niekoľkých desiatok súčiastok. Ističe sú bežne definované počtom pólov, menovitým prúdom v ampéroch (A), charakteristikou B, C alebo D a vypínacou schopnosťou v tisíckach ampérov (kA). Výber ističa musí byť optimalizovaný na poskytovanie dokonalej ochrany osôb a majetku a súčasne dodržania kontinuity prevádzky.
Menovitý prúd
Menovitý prúd je najdôležitejší parameter ističa. Na prekročenie menovitého prúdu istič po nejakom čase zareaguje prerušením obvodu. A reaguje tým rýchlejšie, čím je aktuálny prúd vyšší oproti hodnote menovitého prúdu ističa. Ističe sa vyrábajú s rôznymi úrovňami menovitého prúdu: 2, 4, 6, 10, 13, 16, 20, 25, 32, 40 A atď. Kľúčovými parametrami sú typ kábla a prierez vodičov.
Charakteristika ističa

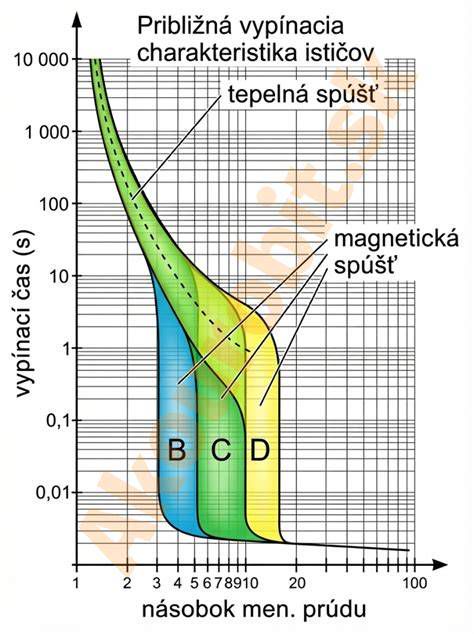

Charakteristika ističa určuje, pri akej úrovni prekročenia menovitého prúdu zareaguje tepelná a elektromagnetická spúšť. Každý istič totiž musí okamžite vypnúť ešte predtým, ako dosiahne skratový prúd svoje maximum. Pri napätí 230 V určuje norma max. čas vypnutia 0,4 s. Pri napätí 400 V je to max. 0,2 s. Charakteristika ističa súvisí s nastavením skratovej spúšte ističa, podľa toho, aký zapínací prúd je istič schopný vydržať bez nechceného vypnutia. Výber charakteristiky robí ochranu viac alebo menej citlivou na zapínací prúd pri pripájaní. Aký veľký bude zapínací prúd závisí od toho, aké spotrebiče sú spínané.
Charakteristika B
V elektroinštaláciách v domoch, bytoch, kanceláriách a podobných objektoch sa najčastejšie používa charakteristika ističa B. Ističe B sú určené na ochranu káblového vedenia zásuvkových a svetelných obvodov. Spotrebiče s ohmickou záťažou stačí istiť ističom charakteristiky B (ochrana elektrického vedenia, zásuvkové a svetelné obvody v domácnosti).
Charakteristika C
Občas sa môže stať, že niektoré výkonné elektrospotrebiče B istič pri zapnutí „zhodia“, pretože majú príliš veľký rozbehový prúd (vyšší než 3-násobok menovitého prúdu ističa). Pre použitie indukčných záťaží, akými sú napríklad elektromotory, transformátory, spínané zdroje v počítačoch alebo predradníky vo svetlách, elektrické náradie a iné, kde sú spínané prúdy 5 až 10 násobku menovitého prúdu ističa, použijeme istič charakteristiky C. Práve preto sa „C-čka“ používajú napr. pre obvody s klimatizáciami, tepelnými čerpadlami, zásuvkami na stroje, ručné náradie a pod.
Charakteristika D
Pre veľké indukčné alebo kapacitné záťaže, kde môžu vzniknúť zapínacie prúdy 10 až 15 násobku menovitéto prúdu ističa použite istič charakteristiky D. Tie sú však určené pre špeciálne aplikácie a niektoré sú záležitosťou konkrétnych výrobcov.
Typy ističov podľa počtu pólov
Vyjadruje počet kontaktov ističa. Pre jednu fázu sa obvykle používa jednopólový istič. Znamená to, že má iba 2 kontakty, ktoré prerušujú fázový vodič. Jednofázové ističe sú jednopólové, keďže majú iba jeden vypínací kontakt. Trojfázový istič prerušuje vodiče všetkých troch fáz. Existujú aj dvojpólové a štvorpólové ističe, ktoré sa používajú v špeciálnych prípadoch.
Vypínacia schopnosť
Vyjadruje maximálny skratový prúd, pri ktorom je istič schopný bezpečne a spoľahlivo prerušiť el. obvod. Vypínacia schopnosť ističa je maximálny skratový prúd (Isc), ktorý je istič schopný vypnúť. Hodnota vypínacej schopnosti ističa musí byť rovná alebo vyššia ako hodnota predpokladaného skratového prúdu. Predpokladaný skratový prúd závisí od dĺžky a prierezu káblov a výkonu zdroja. Pre byty a domy sa obvykle používajú ističe s vypínacou schopnosťou 6 kA (6 000 A).
Jednosmerné ističe (DC)
Jednosmerné ističe sa používajú sa napr. vo fotovoltických (solárnych) systémoch či v špeciálnych aplikáciách v priemysle. Môžete ich použiť aj ako ističe na 12V obvody. Pri zapájaní DC ističov si dajte pozor - pri vyššom napätí musíte niektorých typov zapojiť viac do série, aby elektrický oblúk pri vypnutí spoľahlivo prerušili. Jednosmerný prúd, na rozdiel od striedavého, tečie vždy iba jedným smerom. Musíte si teda dať pozor, na ktorú svorku pripojíte kladný a na ktorú záporný pól.
Odporúčané ističe pre byty a domy
Ističe na zásuvky
- Najčastejšie používaný istič na zásuvky je jednofázový jednopólový 16 A istič s charakteristikou B, v kombinácii s káblom 3 × 2,5 mm2.
- Kvalitný istič na zásuvky od osvedčeného výrobcu Eaton. Patrí do produktového radu PL6 určeného pre byty, domy a podobné nenáročné elektroinštalácie. Má menovitý prúd 16 A a charakteristiku B.
- Istič na zásuvky čínskej značky ETEK. Menovitý prúd 16 A a charakteristika B ho predurčuje pre použitie v bežných zásuvkových obvodoch s 2,5 mm2 káblom (napr. aj v bytoch či domoch).
Ističe na svetlo
- Ako istič na svetlo sa najčastejšie používa typ s menovitým prúdom 10 A a charakteristikou B - jednofázový, jednopólový. Je to v kombinácii s káblom 3 × 1,5 mm2.
- Kvalitný istič na svetlo od osvedčeného výrobcu Eaton. Produktový rad PL6 je určený pre byty, domy a podobné nenáročné elektroinštalácie. Má menovitý prúd 10 A, charakteristiku B.
- Istič na svetlo čínskeho výrobcu ETEK. Má menovitý prúd 10 A a charakteristiku B. To ho predurčuje pre použitie v bežných svetelných obvodoch s 1,5 mm2 káblom.
Ističe pre vysokovýkonné spotrebiče a hlavné ističe
Na pripojenie elektrického sporáka, elektrickej varnej dosky, elektrického kotla alebo 400 V zásuvky môžete použiť trojfázový (trojpólový) istič s charakteristikou B v kombinácii s káblom 5 × 2,5 mm2. V dielni, garáži a všade inde, kde budete používať veľmi výkonné náradie alebo stroje, sa vám hodí 16 A istič s charakteristikou C.
- Trojfázový istič Legrand B 16 A PL6: Menovitý prúd 16 A a charakteristika B ho predurčuje napr. na pripojenie sporáka, trojfázovej zásuvky a pod.
- Trojfázový istič ETEK B 16 A: Menovitý prúd 16 A a charakteristika B. Môžete ho použiť napr. ako istič na sporák, na trojfázovú 400 V zásuvku, elektrický kotol či iné zariadenie.
- Hlavný istič do domu vám musí schváliť dodávateľ elektriny. Hodnota musí zodpovedať zvolenej odbernej sadzbe - pri dome bez el. vykurovania či nabíjania elektromobilu je to väčšinou 3 × 25 A, pri dome s el. vykurovaním či väčším odberom je to 3 × 32 A a viac. Pri domoch s vykurovaním elektrinou býva istič "silnejší".
- Trojfázový istič Legrand B 25 A: S menovitým prúdom 25 A a charakteristikou B. Môžete ho použiť ako hlavný istič v dome bez el. vykurovania, na trojfázovú 400 V/32 A zásuvku, elektrický kotol či iné zariadenie.
- Trojfázový istič ETEK B 25 A: Menovitý prúd 25 A a charakteristika B. Môžete ho použiť ako hlavný istič v dome bez el. vykurovania, na trojfázovú 400 V/32 A zásuvku, elektrický kotol či iné zariadenie.
- Trojfázový istič ETEK B 32 A: Menovitý prúd 32 A a charakteristika B. Môžete ho použiť ako hlavný istič v dome s vyšším odberom, na trojfázovú 400 V/32 A zásuvku, elektrický kotol či iné zariadenie.
Kombinovaný istič s prúdovým chráničom
Hovorí sa mu aj prúdový chránič s nadprúdovou ochranou. Ide v podstate o kombinovaný prúdový chránič s ističom v jednom puzdre. Výhodou je, že oproti samostatnému chrániču ušetríte v rozvádzači 1 pozíciu (pri jednofázovom obvode) alebo 3 pozície pri trojfázovom obvode. Kombinovaný istič s prúdovým chráničom sa hodí do jednoduchých elektroinštalácií ako sú byty, garáže či záhradné chatky.
Ako istič funguje a ďalšie vlastnosti

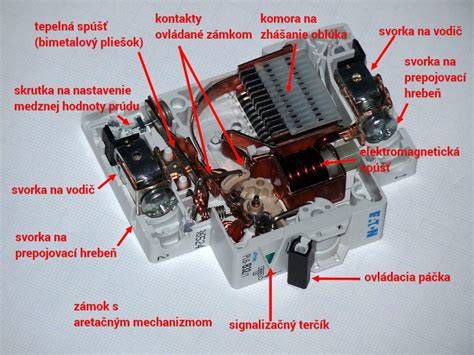

Istič je teda akýmsi automatickým vypínačom, ktorý vypne el. prúd vstupuje do ističa a vystupuje z neho cez pripojovacie svorky. Potom prechádza cez kontakty ovládané tzv. spúšťacím mechanizmom. Elektrický istič chráni elektroinštaláciu pred nadprúdom a skratom. Tým, že istič vypne prívod prúdu do daného obvodu zabráni požiaru, prípadne deštrukcii prvkov elektroinštalácie. Kabeláž, ale aj vypínače, zásuvky, svorky na vodiče či inštalačné krabice sú totiž navrhnuté iba na určitú úroveň pretekajúceho prúdu.
Tepelná a skratová spúšť
Istič má tepelnú a skratovú spúšť. Tepelnú spúšť tvorí bimetalový pliešok, ktorý sa zohrieva pri prechode prúdu - pri nadprúde sa teplota zvýši, bimetal sa ohne a preruší obvod. Tepelná spúšť súvisí s vypínaním malých nadprúdov 1,13 - 1,45 násobku menovitého prúdu ističa za relatívne dlhý čas. Skratová spúšť alebo tiež magnetická spúšť súvisí s vypínaním skratov. Elektromagnetická spúšť ističa reaguje na skrat. Ak príde ku skratu, vytvorí sa v jej cievke silné elektromagnetické pole, vďaka čomu cievka k sebe pritiahne kotvu elektromagnetu. Prudká zmena prúdu vyvolá zmenu magnetického poľa, ktoré inicializuje vypínací mechanizmus.
Ochrana pred úrazom elektrickým prúdom
Elektrické ističe však chránia aj pred úrazom elektrickým prúdom. V sieťach TN-S, resp. TN-C a TN-C-S, aké sa používajú v bytoch, domoch, kanceláriách či komerčných budovách totiž zabezpečujú tzv. nepriamu ochranu pred dotykom. Ak by sa v prípade poruchy dotkol fázový vodič vodivého krytu spotrebiča (napr. by sa uvoľnil zo svorky), kryt by mohol byť pod napätím až 230 V. Z uvedeného dôvodu sa vodivý kryt spotrebičov pripája na tzv. ochranný vodič (žltozelený - označený ako PE, ľudovo „uzemnenie“ alebo „zem“). Ak by sa v tomto prípade dotkol fázový vodič krytu, v podstate by nastal skrat s ochranným vodičom. Tento skrat by následne „vyhodil“ istič. Ističe vás teda čiastočne chránia aj pred úrazom elektrickým prúdom.
Montáž a pripojenie ističov

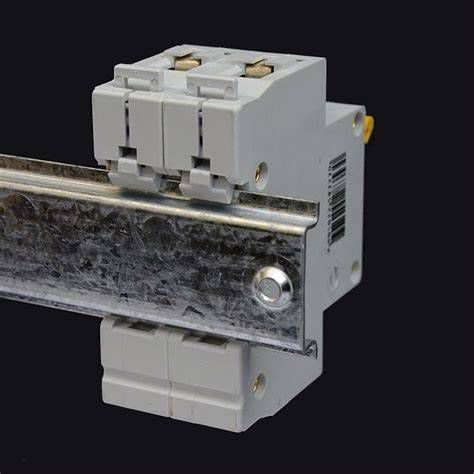

Ističe, s ktorými sa stretávate v domácich rozvodných skrinkách patria medzi tzv. modulárne prístroje. Majú štandardizovanú veľkosť jedného (jednofázový, resp. jednopólový istič) až štyroch modulov (štvorpólový istič). Upevňujú sa na DIN lištu - ide o plechovú lištu so špeciálnym tvarom, ktorý umožňuje jednoduché nacvaknutie ističov a ďalších modulárnych prístrojov. Miniatúrne ističe sa jednoducho pritlačia a nacvaknú na DIN lištu. Vybrať ich môžete povolením západky pomocou plochého skrutkovača. Na pripojenie vodičov sú Ističe obyčajne vybavené tzv. strmeňovými svorkami, do ktorých vložíte vodič a pomocou skrutkovača pritiahnete skrutku. Svorky ističov mávajú pre vytvorenie spoľahlivého vodivého spoja predpísaný ideálny uťahovací moment v Nm.
Prepojovacie lišty

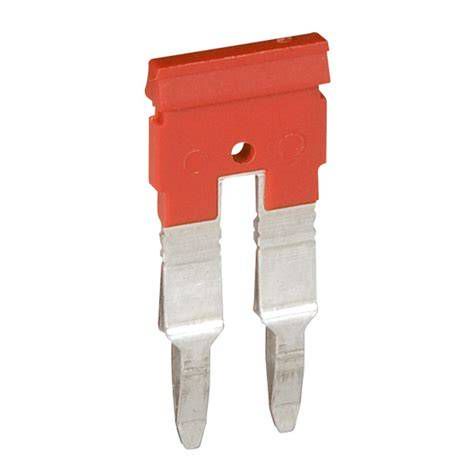

V malých rozvodných skrinkách pomôže prepojovacia lišta na ističe. Hovorí sa jej aj prepojovací hrebeň na ističe, keďže vzhľadom pripomína hrebeň na vlasy. Ističe prepojené prepojovacím hrebeňom v rozvodnej skrini. Výstupky majú tvar vidlice a pripájajú sa do druhej svorky, ktorá je plytšia než tá na vodiče. Druhým variantom je trojfázový hrebeň, ktorý sa skladá z 3 prepojovacích líšt v jednom plastovom puzdre.
Krytie IP a ďalšie funkcie
Označuje sa písmenami IP a dvojciferným číslom. Prvá cifra vyjadruje odolnosť voči vniknutiu cudzích predmetov (prst, skrutkovač a pod.) a druhá odolnosť voči vlhkosti. Väčšina ističov má krytie IP40 na svojom čele a IP20 pre svorky. Na niektorých ističoch nájdete farebný indikátor (terčík, signalizácia...), ktorý sa otáča spolu s ovládacou páčkou ističa a signalizuje jeho stav. Niektoré ističe ponúkajú možnosť uzamknutia pomocou malého visiaceho zámku, resp. pomocou adaptéra a zámku. Uzamknúť ich môžete vo vypnutej polohe, čo je dôležité napr. pri servisných prácach na zariadení.
Inštalácia a odborná pomoc
Elektroinštalácia patrí medzi tzv. vyhradené technické zariadenia. Vhodný spôsob istenia a typ ističa by mal určiť projektant alebo kvalifikovaný elektrotechnik podľa viacerých kritérií. Takýto zásah do elektroinštalácie je následne odobrený revíziou zahŕňajúcou špeciálne merania. Dôležitejšia informácia pre vás je, že ak nemáte osvedčenie, do elektroinštalácie by ste nemali zasahovať. To môžu robiť iba kvalifikovaní elektrotechnici s osvedčením podľa vyhlášky 508/2009 Z. z. Upozornenie: Montáž, opravu či rekonštrukciu elektroinštalácie môže vykonávať iba kvalifikovaný elektrikár, ktorý spĺňa podmienky podľa § 21 - 24 vyhl. MPSVaR č. 508/2009 Z.z. Neodborný zásah do elektroinštalácie môže mať za následok ohrozenie majetku či zdravia osôb.
Pred samotnou výmenou ističa zvážte plánovaný spôsob využívania elektriny a vaše výkonové potreby do budúcnosti. Ak sa rozhodnete nainštalovať alebo vymeniť si svoj hlavný istič (do hodnoty 3x63 A vrátane), môžete sa obrátiť s požiadavkou na jeho inštaláciu alebo výmenu aj na našu spoločnosť. Cena na trhu je cca 100 EUR. Dajte si tiež pozor, aby vám bola vydaná aj tzv. revízna správa k inštalácii ističa. V každom prípade potom musíte o zmene informovať VSD ako aj svojho dodávateľa elektriny.
