Kombinácia napájacieho bodu a zariadenia, ktoré riadi osvetľovacie zariadenia, vám umožňuje racionálne organizovať napájanie obytných alebo kancelárskych priestorov. Je oveľa pohodlnejšie, ak sú elektrické armatúry zoskupené a nie náhodne „rozptýlené“ po miestnosti. Pri montáži takéhoto zariadenia už nie je potrebné merať výšku dvakrát, keďže ide o jeden blok. Vzájomná kombinácia elektrických zariadení pomocou jednodielneho krytu šetrí miesto a znižuje počet použitých káblov.
Bezpečnosť a príprava na inštaláciu
Bezpečnosť je prvoradá. Pred začatím akýchkoľvek elektrických prác zaistite svoju pracovnú plochu. Aj keď ste si istý, že viete, čo robíte, nájdite správny istič v rozvádzači a vypnite ho. Po vypnutí stroja sa musíte znova uistiť, že nie je k dispozícii žiadne napätie, teraz pomocou indikačného skrutkovača. Najúspešnejším nástrojom na pomoc začínajúcim elektrikárom je indikačný skrutkovač, ktorý má špeciálne citlivé prvky a reflexný senzor.
Upozornenie: Montáž, opravu či rekonštrukciu elektroinštalácie môže vykonávať iba kvalifikovaný elektrikár, ktorý spĺňa podmienky podľa § 21 - 24 vyhl. MPSVaR č. 508/2009 Z.z. Neodborný zásah do elektroinštalácie môže mať za následok ohrozenie majetku či zdravia osôb.
Potrebné vybavenie a vodiče
Pre svetelné rozvody a zásuvkové okruhy sa najčastejšie používajú medené káble CYKY alebo podobné, s tromi vodičmi a prierezom 1,5 mm². Farby určujú príslušné Slovenské technické normy (STN):
- Hnedá (fáza L): Pracovný vodič pod napätím. Práve tento vodič vypínač pri vypnutí prerušuje.
- Modrá (nulový vodič N): Vedie priamo bez prerušenia vypínačom do svietidla aj zásuvky.
- Žltozelená (ochranný vodič PE): Vedie priamo bez prerušenia vypínačom do svietidla alebo na ochranný kontakt zásuvky.
Ako zapojiť vypínač? | BUČO, s.r.o.
Postup zapojenia

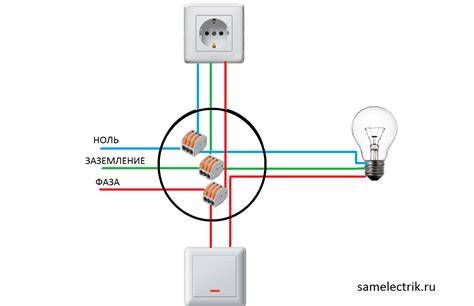

Ak potrebujete z jedného zdroja napájania pripojiť zásuvku a vypínač, postupujte podľa nasledujúcich krokov:
- Z hlavného panelu do rozvodnej skrine sú položené káble s nulou a fázou.
- Fázový vodič zo štítu musí byť pripojený k prívodnej svorke zásuvky.
- Pomocou prepojky pripojte fázu zo zásuvky na vstupný terminál (L) na spínači.
- Nulový vodič z elektrickej siete musí byť pripojený k nulovému vodiču zo svietidla a zásuvky.
- Uzemnenie je tiež pripojené pomocou vhodného kábla na ochranný kolík zásuvky a na kostru svietidla.
- Všetky spojenia musia byť čo najpevnejšie, aby sa zabezpečil spoľahlivý kontakt.
Spínač má vstupný a výstupný kontakt, k vstupu je pripojený fázový vodič. Veľmi dôležité! Pred pripojením spínača sa uistite, že ste fázový vodič pripojili k jeho vstupnému kontaktu, nezamieňajte ho s nulou. Spínacie zariadenie by malo fungovať iba na prerušenie fázy.
| Vodič | Funkcia | Farba |
|---|---|---|
| Fáza (L) | Napájanie | Hnedá/Čierna |
| Nula (N) | Neutrál | Modrá |
| Uzemnenie (PE) | Ochrana | Žltozelená |
Po dokončení zapojenia oddeľte všetky zákruty v rôznych smeroch tak, aby sa navzájom nedotýkali a skontrolujte prácu zostaveného obvodu. Zapnite istič vstupného obvodu do bytu, čím dodávate napätie zo zdroja energie do novo nainštalovanej rozvodnej skrinky.
