Plánovanie a konštrukcia schodiska je kľúčovou súčasťou každého projektu, či už ide o novostavbu, alebo rekonštrukciu spájajúcu viacero podlaží. Pred samotným návrhom v softvéri, akým je ArchiCAD, je dôležité zvážiť viacero faktorov, od konštrukčného tvaru a materiálu, až po zákonné požiadavky a praktickú využiteľnosť.
Základné aspekty plánovania schodiska
Pri plánovaní sa spravidla vychádza z jeho konštrukčného tvaru a požadovaného materiálu. Horné a dolné podlažie môžete spojiť napríklad rovným alebo točitým schodiskom. Zatiaľ čo tieto návrhy zohľadňujú predovšetkým estetické aspekty, schodisko musí spĺňať aj zákonné požiadavky týkajúce sa statiky a bezpečnosti. Poznámka: Čo najskôr sa preto stretnite so stavebným inžinierom alebo architektom, aby vám poskytol odborné poradenstvo.
Praktické úvahy a kontrolný zoznam
Pri plánovaní myslite hlavne na to, ako sa bude schodisko neskôr využívať. Ak máte napríklad v pláne umiestniť na horné poschodia veľký nábytok, točité schodisko nie je pre vás tým správnym riešením. Vynášanie bude zložitejšie. Objemný nábytok sa po úzkych schodoch ťažšie prepravuje. Niekedy sa dokonca môže stať, že ho do domu dostanete len cez okno alebo balkón. Práve pri stavaní schodiska sú rozmery dôležitým faktorom, napríklad ak si chcete vo vyššom veku dopriať vyšší komfort v podobe schodiskového výťahu. Pri plánovaní myslite aj na to, že v staršom veku možno budete potrebovať schodiskový výťah. Aj inštalácia schodiskového výťahu je na určitých schodiskách náročnejšia. Pri navrhovaní schodov myslite na prístupnosť, aby ste neskôr ušetrili náklady, ak sa presťahujete alebo budete chcieť prerobiť priestor primerane k veku.
Oplatí sa vytvoriť si kontrolný zoznam. Tak budete mať neustály prehľad o nákladoch a navyše zabránite chybám pri stavaní schodov. To, či sú splnené statické požiadavky a či môžete postaviť schodisko na požadovanom mieste podľa plánu, odporúčame overiť si u odborníkov z oblasti architektúry alebo stavebného inžinierstva.
Bezpečnostné a konštrukčné požiadavky
- Zábradlie: Pri troch a viacerých schodoch je v interiéroch predpísané držadlo zábradlia s výškou minimálne 90 cm. Schodiská s tromi alebo viacerými schodmi musia byť vybavené zábradlím. Pre vnútorné schody platí minimálna výška 90 cm pre držadlo zábradlia. Rozhodujúca je však aj možná výška pádu. Pri výške schodiska menej ako 12 metrov stačí, ak je zábradlie vysoké 100 cm. Dbajte na to, aby ste mali madlo vo vzdialenosti aspoň 5 cm od steny, aby sa vám tam pri používaní schodov nezasekli prsty.
- Materiál: Povrch musí byť stabilný pri chôdzi a protišmykový.
- Zvuková izolácia: Oddelením vstupnej a výstupnej plochy od stropu zabránite tomu, aby ste počuli kroky na schodoch v celom dome.
- Svetlo: Svetlo je rozhodujúcim dizajnovým faktorom v obytnom priestore. Odporúčame preto plánovať schody v blízkosti okna. Na schodisko môžete umiestniť akcentové osvetlenie. Svietidlá poslúžia aj na orientáciu a zvyšujú bezpečnosť.
Tip: Na zlepšenie bezbariérového prístupu môžete zábradlie nainštalovať po oboch stranách.
Plánovanie schodov pre úsporu miesta
Schodisko už od začiatku rozumne zapasujte do pôdorysu, aby sa stratilo čo najmenej obytného priestoru. Vďaka schodom umiestneným v strede obytného priestoru nepotrebujete pri otvorenom koncepte priestoru chodbu, a preto sú považované za priestorovo úsporné. Schodisko, ktoré vedie pozdĺž steny, sa dá po vytvorení spodnej konštrukcie dobre využiť ako ďalší úložný priestor pod schodmi. Ale aj vytvorenie schodiska so samostatnou konštrukciou má výhody: Nestratíte tak obytnú plochu a dom si neskôr ľahšie predelíte na dva byty so samostatnými vchodmi.

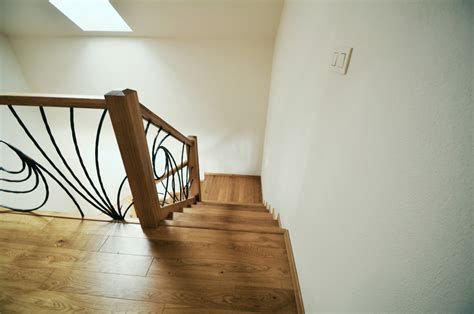

Materiály: Drevené schodisko
Drevo patrí k najobľúbenejším materiálom pri stavbe schodov. Masívne drevo je mimoriadne odolné. Pri tvrdých druhoch dreva je znížená aj náročnosť na starostlivosť. Existujú však aj dyhované drevené materiály, ktoré sa taktiež hodia na stavbu schodísk.
- Borovica je vhodná na schodnice.
- Smrekovec je veľmi odolný.
- Duglaska dobre znáša zaťaženie.
- Jadrové drevo z duba je vyhľadávaným materiálom na drevené schody.
- Buk lesný sa dá spracovať na stabilné schody a madlá.
- Javorové drevo vytvára jasné akcenty, napríklad na madlách a schodniciach.
- Jaseň sa vyznačuje zaujímavou textúrou.
- Orechové drevo má tmavý odtieň s jemne červenkastým nádychom.
Tip: Jednoduché oceľové alebo drevené priečky s rovným madlom sú cenovo výhodnejšie ako sústružené a ohýbané varianty.
Vytvorenie schodiska v ArchiCade
Vytváranie schodísk v ArchiCade môže byť intuitívne, ak poznáte správne nastavenia a postupy. Nástroj Schodisko ponúka flexibilitu pri tvorbe rôznych typov schodísk, od jednoduchých po zložité. Tento návod vás prevedie základnými krokmi a pokročilými tipmi pre prácu s týmto nástrojom.
Začíname s nástrojom Schodisko
Nástroj Schodisko si osvojíte, keď začnete kresliť s východiskovým nastavením alebo s niektorým z Obľúbených. Schodisko môžete vytvárať v pôdoryse aj v 3D okne, k dispozícii sú rovnaké metódy kreslenia ako pri kreslení lomenej čiary alebo steny. Pri zadávaní schodiska metódou lomenej čiary je zobrazená grafická odozva, ktorá ukazuje, ako bude schodisko vyzerať. Schodisko je vždy vytvorené pozdĺž referenčnej čiary. Pomocou kúzelnej paličky (medzerník + klik) môžete schodisko vytvoriť automaticky pozdĺž vybranej hrany alebo polygónu.
Schodiště v Archicadu – tipy pro jejich nastavení a modelování
Základné nastavenia schodiska
Prvým krokom je otvorenie nastavení schodiska a prechod cez nastavenia Geometrie a umiestnenia. Otvorte nastavenie schodiska a prejdite nastavenia Geometrie a umiestnenia. Zvoľte jedno z nasledujúcich nastavení domovského podlažia. Výšková úroveň spodnej úrovne schodiska je fyzicky viazaná na domovské podlažie. Spodná úroveň [k referenčnej rovine] zobrazuje aktuálnu vypočítanú hodnotu odsadenia referenčnej čiary schodiska od referenčnej úrovne (štandardne je to projektový počiatok). Nastavte umiestnenie referenčnej čiary schodiska a jej prípadné odsadenie. Referenčnú čiaru môžete podľa potreby upraviť v Infopaletke alebo v okne nastavenia schodiska (naľavo, napravo alebo uprostred schodiska).
Pripojenie a flexibilita schodiska
Môžete si vybrať, či bude schodisko pripojené k hornému podlažiu. Napríklad, ak schodisko nie je pripojené k hornému podlažiu a má zadaný pevný počet stupňov (napríklad 8). Alebo môžete upraviť nastavenia schodiska tak, aby bolo pripojené k hornému podlažiu a malo zadaný pevný počet stupňov (napríklad 18). Hornej hrane schodiska môžete nastaviť odsadenie od napojeného podlažia (výška schodiska bude podľa odsadenia upravená). Táto voľba je dostupná iba pred zadávaním schodiska (nie pre existujúce schodisko). Hodnota je ovplyvnená prípadným horným a spodným napojením. Ak teda neskôr upravíte výšky podlaží vášho projektu, schodisko s napojením sa automaticky prispôsobí, pokiaľ je zmena schodiska v súlade s nastavenými pravidlami a štandardmi.
Konfigurácia stupňov a výstupnej čiary
Tieto polia slúžia na nastavenie základného tvaru stupňov. Z ponuky vyberte hodnotu pre požadované parametre. Môžete si vybrať, či budú podstupnice Zvislé alebo Šikmé. Výstupná čiara schodiska je vypočítaná automaticky a normálne je umiestnená v strede: jej odsadenie sa rovná polovici šírky schodiska. Jedná sa o vypočítanú výstupnú čiaru. V nastavení schodiska môžete nastaviť typ zalomenia pre celé schodisko. Vyberte z ponuky voľbu odsadenia vypočítanej výstupnej čiary v zalomení schodiska smerom doprava alebo doľava. Toto odsadenie má dopad na geometriu stupňov. Rozsah posunu výstupnej čiary definujú Pravidlá a štandardy - Výpočet a symbol výstupnej čiary. Je dôležité poznamenať, že ak ste nastavili rozsah odsadenia výstupnej čiary (na paneli Pravidlá a štandardy), šírka schodiska musí byť rovná alebo väčšia ako dvojnásobok tohto odsadenia. Typ segmentu je štandardne vždy "Rameno".
Kreslenie a dokončenie schodiska
Po nastavení všetkých parametrov môžete pristúpiť k samotnému kresleniu schodiska. Kliknite do oboch rohov stien, dvojklikom potom schodisko dokončite. Schodisko je dokončené.
Pokročilé techniky a riešenie problémov v ArchiCade
Pri vytváraní zložitejších alebo atypických schodísk sa môžu vyskytnúť určité výzvy. Pre úspešnú tvorbu je často potrebné poskytnúť podrobnejšie informácie o požadovanom tvare a rozmeroch schodiska.
Tvorba zložitých tvarov a dvojramenných schodísk
Pri práci s nástrojom Schodisko sa zložitejšie tvary môžu stať problémom. Niektorí používatelia zistili, že pri skúšaní jednoramenného schodiska to fungovalo, ale akonáhle sa koniec ramena skosil alebo zaoblil, už to vykazovalo chybu. Ďalšie chyby sa objavujú pri akomkoľvek inom tvare. Základom by bolo prísť na to, či sa vôbec dajú vytvárať dvojramenné schodiská a ako. Jeden z tipov, ako na to, je, že výstupnú čiaru musíte urobiť pomocou čiary. Funguje to len vtedy, keď je to z viacerých jednotlivých čiar, asi aby program vedel, kam umiestniť podestu. Je to veľmi skvelý nástroj na vytvorenie ľubovoľne tvarovaného schodiska. Často sa stáva, že program z dvojramenného schodiska automaticky urobí trojramenné. V niektorých prípadoch, po mnohých pokusoch so zmenou rozmerov, program síce schodisko detegoval ako trojramenné, ale v podstate to bolo dvojramenné, pričom dôležitú úlohu hrala pôdorysná hĺbka konca zrkadla. Niekedy však aj po úspešnom definovaní program zahlási chybu "3D model s aktuálnymi parametrami nemožno vytvoriť".
Riešenie problémov a tipy
Návody nie sú vždy najlepšie a chybové hlásenia sú niekedy nejasné. Hoci boli splnené všetky ponúkané možnosti riešenia, schodisko sa stále nemuselo vytvoriť. V takýchto prípadoch platí, že akonáhle sa nástroj rozbehne a pracuje, popustiť uzdu kreatívnym nápadom už nie je problém. Ak narazíte na atypickú medzipodestu, ktorú sa vám nedarí vytvoriť pomocou nástroja Schodisko, môžete ju dodatočne vytvoriť pomocou dosky. Vo StairMakeri by ste to pravdepodobne rovnako nedokázali. Pre lepšiu prácu s nástrojom je užitočné nasledovné: Predstavte si, aký typ schodiska chcete vytvoriť, aký má pôdorysný tvar a zvážte aj rozmery, aby to mohli prípadne vyskúšať aj iní. Načrtnite si čiarami pôdorysný priestor schodiska a okótujte ho, uveďte prípadne konštrukčnú výšku. Krok s kreslením čiar a potom šrafou je tam asi pre začiatočníkov, inak je to krok navyše. Ak program sucho zahlási, že nemožno vytvoriť 3D model, bohužiaľ, zvyčajne neposkytne dôvod prečo.
Prehľad bežných problémov a riešení
| Problém Popis | Možné riešenie / Poznámka |
|---|---|
| Chyba pri zaoblení/skosení ramena | Nástroj Schodisko vykazuje chyby pri komplexnejších tvaroch ramien. Pokúste sa použiť jednoduchšie tvary pre ramená, prípadne použiť čiary pre definíciu výstupnej čiary. |
| Program vytvára trojramenné schodisko namiesto dvojramenného | Automatická detekcia tvaru schodiska nefunguje podľa očakávania. Dôležitú úlohu môže hrať pôdorysná hĺbka "zrkadla". Experimentujte s rozmermi. |
| Chyba "3D model s aktuálnymi parametrami nemožno vytvoriť" | Schodisko sa nedá uložiť ako 3D model, často bez vysvetlenia. Skontrolujte pravidlá a štandardy, najmä nastavenia výstupnej čiary a minimálnej šírky schodiska. |
| Atypická medzipodesta | Komplexné podesty sa nedajú vytvoriť nástrojom Schodisko. Vytvorte si atypickú medzipodestu dodatočne pomocou nástroja Doska. |
