Akumulačná nádrž predstavuje kľúčový prvok moderných vykurovacích systémov, ktorý zabezpečuje efektívne hospodárenie s teplom a stabilizáciu prevádzky kotla. V plynovej kotolni môže akumulačná nádrž a jej pridružené potrubie zohrávať dôležitú úlohu pri optimalizácii spotreby plynu a zvyšovaní komfortu vykurovania. Tento článok sa zameriava na princípy fungovania a správne zapojenie akumulačných nádrží do vykurovacieho systému, pričom sa opiera o všeobecné postupy, ktoré sú relevantné pre rôzne typy kotlov, vrátane plynových. Tam, kde je to vhodné, sú pre ilustráciu efektívnosti akumulácie uvedené príklady z kontextu elektrických vykurovacích systémov.
Princíp fungovania akumulačnej nádrže
Akumulačná nádrž uchováva teplo vyrobené zdrojom (napr. kotlom) a pomáha stabilizovať prevádzku vykurovacieho systému. Zásobník Triven funguje ako zásobník tepla medzi kotlom a vykurovacím systémom. Tým sa predlžuje doba chodu kotla na optimálny výkon, čím sa zvyšuje jeho účinnosť a znižujú sa emisie. Pre správnu prevádzku sa odporúča namontovať snímače teploty v hornej a dolnej časti nádrže a riadiť nabíjanie a vybíjanie podľa teplôt.

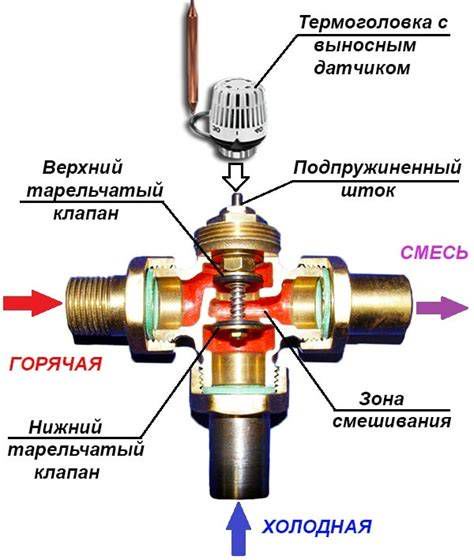

Teplota v zásobníku (horná časť): často sa používa vyššia teplota (napr. 70-80°C). Tieto vyššie teploty sú ideálne pre rýchle zásobovanie teplom v prípade potreby. Avšak, podlahové vykurovanie zvyčajne potrebuje nižšiu teplotu, ako je teplota v zásobníku. Pri podlahovom zmiešavacom systéme je zmiešavanie kľúčové - chráni podlahu a komfort (bez prehrievania).
Ochrana vykurovacieho systému a jeho komponenty
Pre dlhodobú a bezpečnú prevádzku celého vykurovacieho systému je nevyhnutná správna ochrana a inštalácia kľúčových komponentov, ktoré zabezpečujú stabilný tlak, teplotu a čistotu média.
Ochrana kotla a spätného potrubia
Ochrana spiatočky kotla (TV): termostatický ventil (alebo nabíjacia jednotka), ktorý sleduje minimálnu teplotu vratnej vody do kotla. Táto funkcia je kritická, aby sa predišlo poškodeniu kotla studenou vodou z vratného okruhu a zabezpečila sa jeho optimálna účinnosť. Ochrana proti spätnému toku sleduje minimálnu teplotu vratnej vody do kotla.
Expanzná nádoba a bezpečnostné prvky
V uzavretom systéme je expanzná nádoba zvyčajne pripojená k vratnému potrubiu (chladnejšia časť), ideálne na mieste s tichším prúdením. Odporúča sa inštalovať bezpečnostnú skupinu, aby sa zabránilo následkom vodného rázu. Náklady na bezpečnostné zariadenia sú nízke v porovnaní s nákladmi na kotol, ak je nutná výmena z dôvodu zničenia. Lepšia inštalácia GB - odhad to veľmi nezvýši.
Poistný ventil FAR zmierňuje tlak pri prehriatí vody. Schéma zapojenia s bezpečnostnou skupinou je podobná štandardnej, ale po spätnom ventile je nainštalovaný ďalší FAR - bezpečnostný ventil 6 bar. Z neho je kovovo-plastové potrubie odvádzané cez lisovaciu tvarovku do kanalizácie. Pri nadmernom ohreve vody stúpa tlak v akumulátore, FAR prebytočný objem odčerpáva, čím sa tlak znižuje.
Ochrana proti nečistotám
Odporúča sa chrániť čerpadlá, ventily a rozdeľovač pred nečistotami. Inštalácia filtrov s jemnými okami je kľúčová pre dlhú životnosť celého systému a minimalizáciu potreby údržby. V rovnakej oblasti, kde je namontovaná expanzná nádrž v spätnom potrubí, sa namontuje aj filter s jemnými okami.

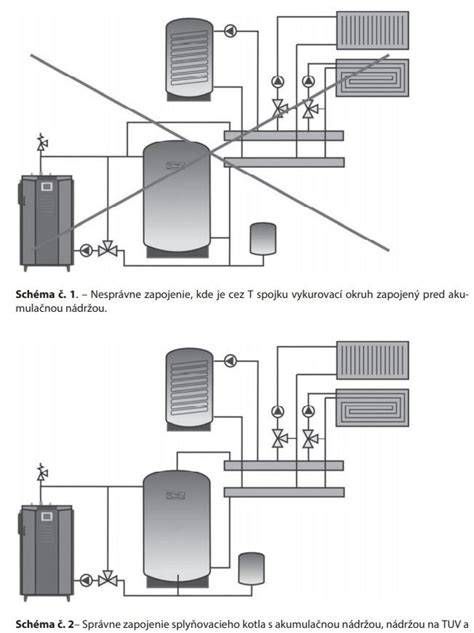

Zapojenie akumulačnej nádrže do vykurovacieho systému
Správne pripojenie akumulačnej nádrže k potrubným rozvodom je nevyhnutné pre jej efektívnu funkciu. Aj keď sa tu popíšu všeobecné princípy, ktoré sa dajú použiť pri rôznych typoch kotlov, vrátane plynových, je dôležité dodržiavať špecifické požiadavky výrobcu a platné normy.
Animácia akumulátora
Postup pripojenia potrubia
V spodnej časti nástenného kotla a na boku stojaceho kotla sú umiestnené prípojky pre pripojenie studenej vody (označené modrou farbou) a výstup (červené). Pri pripájaní ich nemôžete zameniť. Tieto farebné označenia sú dôležitým vizuálnym vodítkom pre správne zapojenie. Inštalácia a pripojenie prvkov systému sa vykonáva v niekoľkých etapách:
- Vývody sú pripojené k potrubiam so súčasnou inštaláciou guľových ventilov.
- V spätnom potrubí je namontovaná expanzná nádrž.
- V tej istej oblasti je namontovaný filter s jemnými okami.
- Pre ľahšiu údržbu je pred prístrojom nainštalovaný ďalší ventil.
Algoritmus práce po inštalácii:
- Za uzatváracie ventily, ku ktorým bude pripojený kotol, sa do potrubí studenej a horúcej vody prerezávajú odbočky.
- V osadách s poklesom tlaku v hlavných vodovodných potrubiach sa odporúča inštalovať do prívodného potrubia studenej vody reduktor.
- Z odpalísk sú vyrobené ohyby požadovanej dĺžky a konfigurácie.
- Ventily ohrievača vody sú potrebné na demontáž prístroja v prípade núdze alebo na jeho vypnutie počas prevádzky TÚV.
- Za ventil studenej vody je namontovaný spätný ventil. Jeho účelom je zabrániť odtoku vody zo zásobníka do hlavného vedenia, ak je prívod studenej vody vypnutý.
- U veľkokapacitných kotlov je vhodné inštalovať ventil na vypúšťanie vody. Ak je potrebné vyprázdniť ho cez prípojku spätného ventilu, bude proces vypúšťania trvať príliš dlho.
- Ohrievač je pripojený posledný. V prípade demontáže zariadenia sa odporúča použiť rýchloupínací spoj s prevlečnou maticou (americká).
- Posledným krokom je naplnenie ohrievača vodou a kontrola pripojení. Netesnosti v závitových spojoch sú eliminované.
Zatvorením ventilov sa nastaví prevádzkový režim kotla. Ak je teplá voda dodávaná z centralizovanej siete, uzavrite guľové ventily kotla. To vylučuje kotol z okruhu. Po vypnutí centralizovanej prípravy TÚV uzavrite prívodný ventil na horúcom potrubí a otvorte uzatváracie ventily kotla. V takom prípade vstupuje studená voda do elektrického ohrievača a po otvorení kohútika pri umývadle, umývadle alebo vani ide k spotrebiteľovi. Rovnaká schéma sa používa, ak v byte alebo v súkromnom dome nie je k dispozícii sieť TÚV.
Optimalizácia prevádzky a úspory nákladov
Akumulačné nádrže prispievajú k výrazným úsporám nákladov a zvyšujú komfort vykurovania, obzvlášť v kombinácii s vhodnými tarifami. Hoci plyn býva v porovnaní s elektrinou stále lacnejší, jeho nevýhodou je nutnosť plynovej prípojky a komína, ako aj pravidelných revízií. Elektrické kotly predstavujú spoľahlivú konkurenciu plynovým kotlom a kotlom na tuhé palivo, s nízkou počiatočnou investíciou a pomerne lacnou inštaláciou. Možnosti akumulácie tepla sú kľúčové pre dosiahnutie ekonomickej prevádzky.
Jednou z dôležitých schém pripojenia elektrických vykurovacích kotlov k vodovodnému potrubiu je možnosť s využitím špeciálneho paralelne zapojeného kapacitného zásobníka, ktorý v noci akumuluje teplo so zníženými tarifami. To umožňuje efektívnejšie využívanie elektrickej energie a znižovanie prevádzkových nákladov. Náklady na vykurovanie možno znížiť správnym nastavením termostatov a vyhýbaním sa prekurovaniu. Rozumnou voľbou je aj zváženie inštalácie fotovoltaiky, ktorá môže výrazne znížiť celkovú spotrebu elektrickej energie a mesačné platby.
Faktory ovplyvňujúce potrebu tepla
Pri zvažovaní vykurovacieho systému je dôležité brať do úvahy aj celkové vlastnosti domu:
- Jednoduchý tvar domu: Minimalizuje tepelné straty.
- Orientácia rodinného domu: Správna orientácia na pozemku, najmä s veľkými presklenými plochami na juh, môže znížiť potrebu tepla na vykurovanie.
Výber a inštalácia akumulačných nádrží
Výber správnej akumulačnej nádrže je kľúčový pre efektívny výkon vykurovacieho systému. Dôležité sú faktory ako objem, rozmery a kompatibilita s vykurovacím systémom.
Kapacita a rozmery
Bežne sa používa vzorec 50l nádrže na 1 kW kotla. Akumulačné nádrže sú priskrutkované na palete. Pri ďalšej manipulácii je vhodné vziať do úvahy váhu nádrže a možnosti úchytov.
Tabuľka: Príklady typov akumulačných nádrží a ich charakteristiky
| Typ nádrže | Charakteristika a vývody | Použitie |
|---|---|---|
| LSX | Špecifický typ, rozmery sa líšia od ostatných 1000l nádrží | Všeobecná akumulácia |
| Ostatné 1000l nádrže | Dostupné vo verzii 790 mm priemeru. Líšia sa počtom a umiestnením závitov. | Všeobecná akumulácia |
| LMG | Všetky vývody v jednej rade. | Všeobecná akumulácia |
| LVT | Vývody umiestnené vo 3 radách. | Všeobecná akumulácia |
| LMT | Vhodné pre TUV, môžu byť osadené až 3 výmenníkmi. Možné použiť prostredný závit 6/4" pre vykurovacie teleso. | Akumulácia pre TÚV a vykurovanie |
Materiály a izolácia
Dodávame len akumulačnej nádrže s oceľovým a nerezovým výmeníkom. Pre maximalizáciu účinnosti je dôležitá aj kvalitná izolácia nádrže. Plachtu je možné použiť s minerálnou vlnou alebo inou vhodnou izoláciou používanou napríklad pre potrubie. Áno, podľa potreby môžeme dodať plachtu pre väčšiu hrúbku izolácie.
Životnosť a údržba
Čo sa týka predĺženia životnosti nádrží, anódová tyč životnosť akumulačnej nádrže nezvyšuje, ale je potrebné, aby bola riadne odvzdušnená a k objemu vody je potrebné mať primeranú expanznú nádobu. Priemerná doba dodania v prípade nádrže na sklade je 1-5 pracovných dní, inak je to zhruba 3 týždne. Doba dodania sa môže meniť aj počas sezóny.
