Premýšľate, ako dodať svojmu domovu alebo záhrade moderný a nadčasový vzhľad? Sklenené zábradlie je tou správnou voľbou, ktorá premení váš priestor na štýlové dielo plné svetla a elegancie. Sklenené zábradlie je dnes jedným z najžiadanejších riešení pre novostavby aj rekonštrukcie. Dôvod je jednoduchý: kombinuje bezpečnosť, čistý dizajn, viac svetla a minimálnu vizuálnu bariéru. Pri celkovom dizajne a vizuálnej stránke veľmi záleží od spôsobu uchytenia, ktorý si môžete, vzhľadom na pripravenosť priestoru, dovoliť.
Kotvenie skleneného zábradlia rozhoduje o tom, ako budete sklenené zábradlie vnímať, ako bude v priestore na vás pôsobiť. Určuje, ako bude zábradlie vyzerať, aké bude pevné, koľko „kovu“ bude viditeľného a často aj to, ako náročná bude montáž. Profilové kotvenie sa najčastejšie používa pri rovinatých zábradliach, napríklad na podestách v rodinných domoch, na balkónoch alebo na atike.
Čo je to bočné kotvenie a kedy ho využiť?
Charakteristika: bočné kotvenie zábradlia používame pre lepšie využitie priestoru kde je zábradlie napr.: interiérové schodište, galéria na poschodí, loggia, balkón, terasa … Umiestnením stĺpika zábradlia mimo plochu získame celú šírku až po okraj priestoru. Bočné kotvenie zábradlia predstavuje flexibilné a robustné riešenie pre mnohé stavebné scenáre.
Používa sa pri bočnom kotvení - hlavne pri domoch kde je potrebné dostať sa s kotvením napríklad až za zateplenie domu - do pevného podkladu steny (ktorý je schopný preniesť zaťaženie zábradlia). Tento typ bočného kotvenia sa taktiež môže použiť pri kotvení do nezateplenej steny, kde nie je možné použiť komponent bočného kotvenia stĺpiku AK-5031U z dôvodu že pre tento komponent (AK-5031U) je pevne daný bočný odstup stĺpika od steny 25mm - napríklad ak oplechovanie balkónu presahuje čelo balkónu o viac ako 25mm.
Problematické použitie takéhoto typu kotvenia je pri schodišti s malým alebo žiadnym zrkadlom medzi schodiskovými ramenami. Problémom môže byť aj relatívne tenká hrúbka balkónovej dosky, ktorá neumožňuje dokonale ukotviť stĺpik. Bočné kotvenie tiež neumožňuje použiť stĺpik v rohu zábradlia , ale vždy sa musí použiť stĺpik pred aj za zalomením zábradlia napr. v rohu balkónu.
Metódy a komponenty pre bočné kotvenie
Pre bočné kotvenie zábradlia do steny sa využívajú rôzne typy nerezových kotviacich prírub. Tieto komponenty sú navrhnuté tak, aby zabezpečili pevnú a spoľahlivú montáž stĺpikov alebo madiel zábradlia. Spravidla sú vyrobené z kvalitnej nerezovej ocele s precíznou povrchovou úpravou.
Prehľad nerezových kotviacich prírub
Nižšie uvedená tabuľka zobrazuje rôzne špecifikácie nerezových komponentov určených pre bočné uchytenie:
| Kód produktu | Popis komponentu |
|---|---|
| 54180-240-42 | Nerezová kotviaca príruba pre rúrku pr. 42,4 mm |
| 50011-240 | Nerezová kotviaca príruba pre rúrku |
| 50110-240 | Nerezová kotviaca príruba pre rúrku |
| 54181-240-34 | Nerezová kotviaca príruba pre rúrku pr. 33,7 mm, bočná |
| 54180-240-34 | Nerezová kotviaca príruba pre rúrku pr. 33,7 mm |
| 54182-240-40 | Nerezová kotviaca príruba pre jekl pr. 40x40 mm |
| 54155-240 | Nerezová kotviaca príruba s gumovým tesnením |
Spoločné vlastnosti týchto komponentov často zahŕňajú: Materiál: ocel nerezová, Povrchová úprava: mat / brus K240, Trieda ocele: AISI 304 (A2), Tvar profilu: O (pre rúrky), Typ kotvenia: bočné (madlo).
Postup kotvenia pomocou chemickej kotvy
Jednou z vysokopevnostných metód bočného kotvenia do steny je použitie chemickej kotvy, ktorá zahŕňa nasledujúce kroky:
- Vyvŕtanie otvoru: Pre závitovú tyč je potrebné vyvŕtať do pevnej nosnej steny dieru Ø12mm o hĺbke 100-150mm.
- Vyplnenie diery špeciálnou chemickou maltou.
- Vloženie závitovej tyče a jej ustavenie do vodorovnej polohy pomocou vodováhy.
- Následné vytvrdnutie chemickej kotvy (podľa návodu na použitie chemickej kotvy).
- Vyvŕtanie otvoru Ø10mm cez celý prierez stĺpika (cez tento otvor sa potom prevlečie závitová tyč).
Montáž skleneného zábradlia
Dizajnové varianty sklenených zábradlí s bočným uchytením
Pri hľadaní riešenia vychádzame z funkcií, ktoré má sklenené zábradlie plniť, z presného umiestnenia a efektívneho využitia priestoru. K dispozícii sú najmä tieto tri systémy:
- Uchytenie na terčoch: Sklenené zábradlie s uchytením na terčoch je najbežnejší typ skleného zábradlia. Bodové úchyty musia udržať váhu celého zábradlia, preto volíme väčší počet terčov. Bodové kotvenie môže vyzerať aj ako zapustené, napríklad pre schodiskové zábradlie s uchytením skleneného zábradlia zboku do schodníc.
- Bočné kotvenie do profilu: Umožňuje vytvorenie čistého spojenia medzi sklenenou zábradlí a priľahlou podlahou alebo obkladom. Používame nerezové profily a eliminujeme nutnosť vŕtania dier pre bočné úchyty. Tento prémiový systém s uchytením zábradlia zboku je vhodný pre špeciálne typy kotvenia, kde sa počíta s minimalizmom.

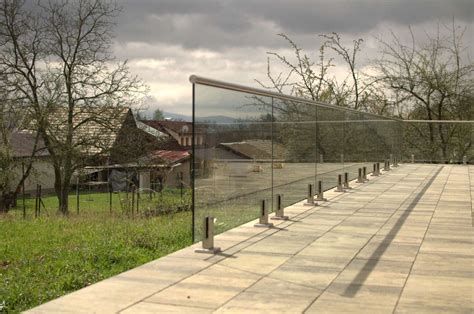

- Kotvy na zábradlie (Spigoty): Nerezové nožičky na zábradlie bezpečne držia sklo na svojom mieste a bránia mu v posúvaní. Sú alternatívou k uchyteniu cez terčový systém a sú vhodnejšie tam, kde je výška betónovej dosky pre uchytenie nižšia ako 150 mm.
Bez ohľadu na vybraný typ je prvoradá bezpečnosť. Sklo tu plní ochrannú funkciu, preto musí mať vlastnosti, ktoré zvládnu náraz, tlak a zároveň sa pri poškodení správne „správajú“. Používajú sa vysokokvalitné vrstvené bezpečnostné sklá (napr. značky SAINT-GOBAIN), pričom sklenené zábradlie by malo spĺňať požiadavky na odolnosť voči kyvadlovému nárazu podľa normy EN 12600 (1B1).
