Komplexný sprievodca rozvodmi elektriny v byte a dome: Na čo si si dať pozor

Elektrické rozvody sú srdcom každej stavby, ktoré pulzuje energiou a oživuje každý kút vášho domova. Hoci by ste zásahy do elektroinštalácie mali nechať na odborníkov, nájsť šikovného a poctivého remeselníka, ktorý vám navyše dobre poradí, nie je vôbec jednoduché. Tento článok slúži iba ako informatívny. Návrh, realizáciu či opravu elektroinštalácie vždy zverte kvalifikovaným elektrikárom, resp. projektantom. V opačnom prípade sa vystavujete ekonomickým i trestnoprávnym dôsledkom v prípade požiaru alebo úrazu el. prúdom.

Dôkladné plánovanie a projekt elektroinštalácie

Žiadnu stavbu ani prerábku by ste nemali začínať bez projektu. Projekty vám vypracuje projektant, no s časťou týkajúcou sa elektroinštalácie by ste mali včas zoznámiť elektrikára, ktorý bude mať dané práce na starosti. Odporúčame s ním prekonzultovať každý detail. Projektom sa totiž nemusíte riadiť do bodky - elektrikár môže navrhnúť lepšie či lacnejšie riešenia. Je lepšie, keď toto všetko bude elektrikár vedieť vopred. Zmeny oproti pôvodnému projektu sa potom zakreslia do projektu skutočného vyhotovenia, ktorý by už mal odrážať realitu.

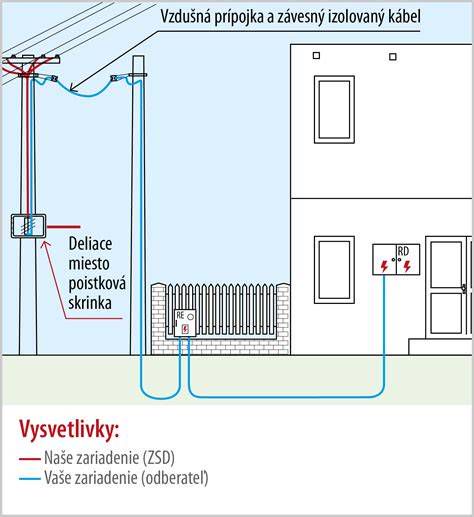

Príprava už od základov a hlavný elektrický prívod

Elektrický prúd je potrebné priviesť ku všetkým spotrebičom ešte počas stavby domu. Betónujete základy? Elektrikára budete potrebovať už pri betónovaní základov. Do základov uloží základový zemnič, ktorý sa zaleje betónom. Zo základov elektrikár vyvedie vývody, na ktoré neskôr napojí jednotlivé zvody bleskozvodu. Takisto vyvedie vývod pre pripojenie hlavnej uzemňovacej svorkovnice (HUS). Ak uzemnenie v základoch chýba, nie je ešte nič stratené. Dá sa vytvoriť aj okolo domu, zemniacimi tyčami alebo inými prvkami.

Elektrina sa vám zíde už počas stavby či prerábky na napájanie miešačky, ďalších strojov a náradia či osvetlenia. Myslite však na to, že vybavenie prípojky môže trvať pokojne aj 3 či 4 mesiace, takže to zbytočne neodkladajte. V opačnom prípade budete musieť zháňať elektrocentrálu alebo si požičať elektrinu od suseda. Čo sa týka prerábok, pri domoch odpojených od elektriny vám distribučka elektrinu pravdepodobne znovu nepripojí, kým nebude prípojka spĺňať aktuálne podmienky pripojenia. Pri odpájaní existujúcej prípojky v starom dome si na to dajte pozor. Elektromer sa obvykle nachádza v jednej skrinke spolu s ističmi a prípojka vedie zo stĺpa cez strechu, takže bez zásahu do zaplombovanej časti nemôžete meniť strechu ani robiť rozsiahle úpravy. Od elektromerového rozvádzača na hranici pozemku budete viesť kábel (najčastejšie v zemi) do hlavného rozvádzača domu.

Typy káblov a navrhovanie okruhov

Pri návrhu elektroinštalácie je kľúčové správne navrhnúť jednotlivé okruhy a zvoliť vhodné typy káblov. Najviac káblov miniete na zásuvkové a svetelné okruhy.

Zásuvkové okruhy

Na zásuvkové okruhy sa obvykle používajú káble CYKY, ktoré majú prierez vodiča 3 × 2,5 mm2 a 16 A istič. Nemusí to tak byť vždy a voľba kábla a istenia závisí od jeho dĺžky, spôsobu uloženia atď. O uvedených parametroch by mal rozhodnúť projektant. Na jeden okruh (istič) môžete pripojiť max. 10 zásuviek, pričom dvojzásuvka sa počíta ako jediná elektrická zásuvka. Dokopy teda môžete pripojiť 20 spotrebičov. Zásuvky sa zapájajú paralelne, tj. kábel ide od ističa v rozvodnej skrinke k 1. zásuvke, od 1. k 2. zásuvke, od 2. k 3. Veľké množstvo zásuviek budete potrebovať najmä v obývačke (TV, ozvučenie, sat. prijímač a ďalšie príslušenstvo) a v pracovni či v detských izbách (počítače, nabíjačky na smartfóny a iné zariadenia a pod). Pamätajte na to, že zásuviek treba dať vždy radšej viac, ako menej! Omnoho bezpečnejším riešením je teda používať dostatočný počet zásuviek. Optimálna výška zásuviek je cca 20 cm nad podlahou.

Okruhy pre vysokovýkonné spotrebiče

Každý napevno pripojený spotrebič s výkonom nad 2 000 W musí mať svoj samostatný okruh s vlastným káblom a ističom. Takýmito spotrebičmi sú napr. sporáky, varné dosky, el. kotly, bojlery, ohrievače a pod. Na ich pripojenie by ste mali použiť kábel s lankovými vodičmi, ako napr. CYSY. Ak ste sa rozhodli pre elektrickú varnú dosku, je dobré aby ste sa informovali u distribútora elektriny, pretože elektrická varná doska si vyžaduje trojfázový prúd. Na prípojky sa používajú káble CYKY 5×10 A a hrubšie alebo hliníková alternatíva v podobe káblov AYKY.

Predlžovacie káble (predlžovačky) by mali slúžiť iba na dočasný rozvod elektriny. Ich vodiče nemajú dostatočný prierez a hrozí aj ich mechanické poškodenie. Na rozdiel od pevnej elektroinštalácie nie sú chránené pred poškodením - môžete ich pricvaknúť nábytkom, zalomiť, potknúť sa o ne - a skrat či dokonca požiar je na svete. Omnoho bezpečnejším riešením je teda používať dostatočný počet zásuviek.

Svetelné okruhy

Na svetelné obvody sa používajú káble CYKY, ktoré majú prierez vodiča 3 × 1,5 mm2 istené 10 A ističom. Rozvodné krabice sa na prepojenie viacerých svietidiel nepoužívajú, namiesto nich sa káble prepájajú priamo v prístrojových krabiciach pod vypínačom, najčastejšie pomocou bezskrutkových svoriek (tzv. Wago svorka). Samozrejme, uvedené informácie platia pre svietidlá napájané 230 V napätím. Moderné bodové svietidlá alebo LED svietidlá môžu byť napájané aj 12 V napätím. Napätie vytvára transformátor alebo zdroj, ktorý sa umiestňuje do blízkosti svietidiel, v prípade stropných svietidiel najčastejšie do stropného podhľadu. Pre napájanie svietidiel z transformátora sa používajú káble na malé napätie. Ak chcete ušetriť, LED svietidlá a žiarovky sú jasnou voľbou - taká 6 W LED žiarovka svieti rovnako ako klasická 60 W žiarovka, pričom spotrebuje zlomok elektrickej energie.

Rozvodná skriňa - srdce domovej elektroinštalácie

„Srdcom“ elektroinštalácie v byte či v dome je bytová rozvodnica (rozvodná skrinka). Do nej sa umiestňujú prístroje pre jednotlivé elektroinštalačné okruhy (ističe, prúdové chrániče, zvodiče prepätia atď.). Tie sú uchytené na tzv. DIN lištu. Rozvodná skriňa sa obvykle umiestňuje pri vchodové dvere, mala by byť max. tak vysoko, aby ste na ňu dosiahli a v prípade potreby rýchlo vypli konkrétny istič.

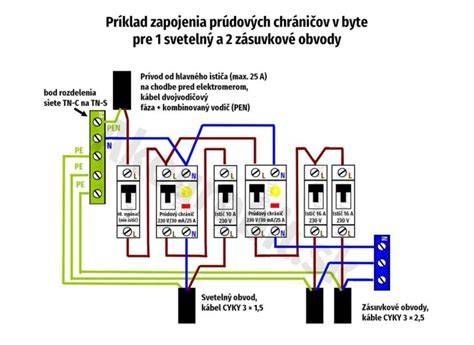

Dôležité komponenty rozvodnej skrine

• Ističe: Ističe chránia elektroinštaláciu pred nadprúdom a skratom, slúžia zároveň ako vypínače, ktorými môžete príslušný okruh odpojiť od napätia. Ak použijete jeden istič na všetky zásuvky, v prípade poruchy nebudete môcť používať ani 1 zásuvku, pokým poruchu neodstránite (to isté platí aj pre svetlá). Na ističoch sa teda neoplatí šetriť a vždy radšej rozdeľte byt, resp. dom na viacero okruhov.
• Prúdové chrániče: Okrem ističov je v bytových a domových elektroinštaláciách podľa aktuálne platných STN (jún 2020) povinný aj prúdový chránič. Ďalej by sme Vám určite odporúčali použiť prúdové chrániče. Ochránia vás, vašu rodinu aj vaše deti pri chybnom spotrebiči. Zabezpečujú elektrický obvod tak, aby došlo k rýchlemu odpojeniu obvodu v prípade, že dôjde k úniku časti elektrického prúdu mimo chránený obvod. K takejto situácii môže dôjsť napr. pri priamom dotyku uzemneného ľudského tela so živou časťou obvodu.
• Prepäťová ochrana: Pri drahších spotrebičoch a elektronike odporúčame použiť prepäťovú ochranu. Prepätie môže vzniknúť napr. pri údere blesku alebo niekedy napr. aj pri obyčajnom zapnutí rýchlovarnej kanvice. Toto napätie niekoľkonásobne prekračuje prípustné hranice napätia, ktoré je spotrebič schopný zvládnuť. Ak chcete elektroinštaláciu a spotrebiče ochrániť ešte lepšie, môžete siahnuť aj po ďalších prvkoch, ako napr. zvodiče prepätia.

Do rozvodnej skrinky však môžete umiestniť aj ďalšie pomocné prvky v prevedení na DIN lištu. V takejto podobe nájdete napr. páčkové vypínače, prepínače, zásuvky, bytové zvončeky alebo 12 V zdroje. Rozvodnú skrinku môže osadiť prístrojmi iba firma s príslušným oprávnením, ktorá skrinku zároveň otestuje a vydá protokol o kusovej skúške rozvádzača. Prípojka predstavuje zariadenie pre napojenie domácnosti k elektrickej sieti. Začiatok prípojky je v distribučnej sústave a jej koniec sa nachádza u vás doma - v rozvodnej skrini.

Najdôležitejším parametrom rozvádzača je veľkosť. Špecifikuje sa aj podľa počtu modulov. Znamená to však, že v rozvádzači potrebujete viac miesta. Pri jeho výbere počítajte aj s rezervou, ak by ste elektroinštaláciu do budúcna rozširovali a pridávali dodatočné prvky (časové spínače, relé, inteligentnú elektroinštaláciu a pod.).

Spôsoby ukladania káblov

Spôsob vedenia káblov je kľúčový pre estetiku aj funkčnosť. Nech už sa rozhodnete pre ktorýkoľvek postup, káble veďte vždy vodorovne alebo zvislo, nikdy nie šikmo. Ak budete chcieť do steny vŕtať, šikmo umiestnený kábel nebudete vedieť presne lokalizovať. Dajte si pozor aj na použitú kabeláž, nie každý kábel je vhodný na inštaláciu pod omietku, resp. do dutých sadrokartónových priečok.

Pre nové inštalácie a rekonštrukcie

Pri novej elektroinštalácii je postup ukladania káblov viac-menej jasný - vo väčšine prípadov sa využívajú drážky v murive. Drážkovanie a vysekávanie však so sebou prináša obrovské množstvo prachu a neporiadku, čomu sa pri rekonštrukcii v byte pravdepodobne budete chcieť vyvarovať. Na rýchle a presné vyrezanie línií v stenách slúži drážkovacia fréza (flexa). Následne sa manuálne vyseká drážka. Káble vkladáme do vytvorenej drážky a pripevníme ich sponami alebo sadrou. Pre bezpečnosť a ochranu vkladáme káble do dutého potrubia, tzv. husích krkov.

V dome elektrikári ukladajú rozvody najčastejšie do podlahy (do betónového poteru) alebo nad strop. V prípade betónu používajú chráničky, aby sa káble nepoškodili. Tu si dajte pozor, pretože existuje viac typov chráničiek s rôznou hrúbkou materiálu, ktoré vydržia rôzne zaťaženie.

Alternatívne metódy ukladania

• Vysekanie drážok medzi panely: Vo zvislom spoji dvoch panelov, resp. v spojení panelovej steny a podlahy väčšinou nájdete dutinu, ktorá je zapracovaná iba vrstvou malty. Je to najjednoduchšia cesta pre vedenie káblov, pretože v tomto mieste sú v panelových domoch spájané panely. Tiež je to miesto, kde sú spájané panely mäkším materiálom, ktorý je možné rozbiť vŕtačkou. V paneláku môžete využiť rohy, kde sa panely spájajú. Veľkosť tejto drážky môže byť od 3 do 5 cm, závisí to od počtu a druhu použitých elektrických káblov.
• Elektroinštalačné lišty: Samozrejme, klasické biele lišty nie sú príliš estetické, takže sa používajú iba vo výnimočných prípadoch. Niektorí výrobcovia však ponúkajú duté podlahové lišty, do ktorých sa zmestí niekoľko káblov. Lišty bývajú k dispozícii vo viacerých farebných vyhotoveniach, prípadne aj s imitáciou dreva. Poslednou možnosťou sú klasické biele elektroinštalačné lišty (žľaby) na povrch.
• Sadrokartónový podhľad: Ak do miestnosti namontujete sadrokartónový podhľad, môžete káble uchytiť priamo do stropu pomocou špeciálnych hmoždiniek a sťahovacích pások. Káble budú dokonale ukryté, musíte však počítať so znížením stropu o cca 5 cm.

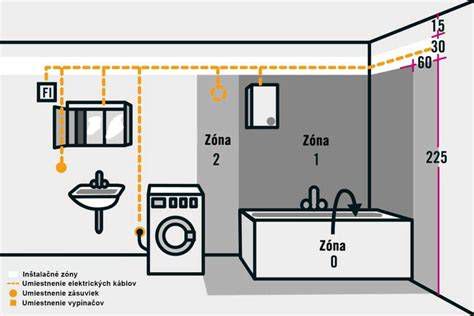

Špecifiká elektroinštalácie v špeciálnych priestoroch

V niektorých priestoroch ako napr. kúpeľňa, kuchyňa, umývacie priestory, priestor okolo bazéna alebo exteriérové priestory, platia pre elektroinštaláciu prísnejšie pravidlá ako pre ostatné priestory domu. Okolie umývadiel sa považuje za umývací priestor, kúpeľňa je zase rozdelená na niekoľko elektroinštalačných zón, do ktorých môžete umiestniť rôzne typy el. zariadení. Vypínače a zásuvky na 230 V musíte umiestniť aspoň 60 cm od vane. V kuchyni a kúpeľni si treba dať pozor na tzv. ochranné zóny, kde sa neumiestňujú žiadne elektrospotrebiče.

Exteriérová elektroinštalácia

Elektroinštalácia v exteriéri - nezabudnite na osvetlenie chodníkov, záhradných rastlín, fontány a podobne. Ku všetkým spotrebičom treba priviesť prúd ešte počas stavby domu. Prebúravať sa cez dokončenú fasádu je neestetické a môže neskôr spôsobiť problémy s presakovaním vody. Pre exteriér sa používajú káble určené priamo na podzemnú inštaláciu. Mali by byť dodatočne zabezpečené ochrannou trubicou. Výkop pre uloženie káblov je ideálne 70 centimetrov hlboký, je hladký a bez kameňov, ktoré by mohli káble poškodiť. Vyhrievanie chodníkov v zime je šikovné riešenie pre tých, ktorí nechcú odhŕňať sneh. Ak budete mať posuvnú bránu, v zime je výhodné ju vyhrievať, aby nezamrzla a išla otvoriť aj keď nasnežilo, bol odmäk a prituhlo. Zablokovať si auto vo dvore kvôli zamrznutej bráne je veľmi negatívny zážitok. Spravidla sa to stane, keď sa človek najviac ponáhľa. Ak si nie ste istí, kde bude čo v exteriéri rozmiestnené, nezabudnite si nechať vyviesť z domu rezervné káble a počítať aj s rezervou na istiace prvky v rozvádzači. Niekoľko metrov kábla navyše nie je veľká položka, neskôr môže ale ušetriť veľa nepríjemností a zbytočných nákladov.

Slaboprúdové rozvody a inteligentná domácnosť

Okrem klasických rozvodov treba myslieť aj na zabezpečenie wifi siete, telefónne a televízne pripojenie, kamerový a zabezpečovací systém, inteligentný systém a pod. Pri elektroinštaláckach veľa ľudí zabúda na slaboprúdové rozvody. Myslia si, že všetky zariadenia prepoja bezdrôtovo cez WiFi, to je však chyba. S WiFi nikdy nedosiahnete také spoľahlivé pripojenie ako cez kábel. Svoje rozvody bude potrebovať aj alarm (používajú sa 4-žilové slaboprúdové káble, prípadne takisto FTP káble). A nevynechajte ani na rozvody TV či satelitného signálu, videosignálu. Pozor, slaboprúdové káble nemôžete uložiť priamo pod omietku (nemajú na to vhodnú izoláciu), musíte použiť chráničku. Bezdrôtový router na WIFI pripojenie treba niekam umiestniť a zapojiť ho do el. zásuvky. Poskytovateľ internetu musí niekde priviesť prepojovací kábel do domu. Aký druh kábla to bude závisí od výberu poskytovateľa. Rozumne potiahnuté rezervné káble pri stavbe domu vedia neskôr ušetriť nielen náklady, ale umožnia zrealizovať kamerový systém, internetové pripojenie, video vrátnik alebo drôtový telefón či fax bez zalištovania objektu.

Všade kde by ste chceli mať svetlo, LED pás, nejaký spotrebič, prípadne niečo ovládať - tam všade treba dať kabeláž. Aj keď sa rozhodnete daný komponent nateraz nekúpiť, je rozumné mať už na tom mieste prípravu naň. Veľmi často sa stretávame s prípadmi, keď si klient krátko po dokončení domu uvedomí, že by chcel a potrebuje ešte toto a tamto. Keď máme napríklad na dokončenú fasádu domu inštalovať kamerový systém, už to bohužiaľ nejde urobiť esteticky bez prerobenia celej fasády. Riešením sú rôzne lišty a drobné stavebné práce potrebné na schovanie kabeláže. Výsledný efekt je vždy menej estetický ako kabeláž pod fasádou. Je pravda, že niektoré veci idú urobiť aj bezdrôtovo. Drôtový komponent je však vždy spoľahlivejší, plní svoju funkciu kvalitnejšie a býva spravidla o dve tretiny lacnejší ako bezdrôtový.

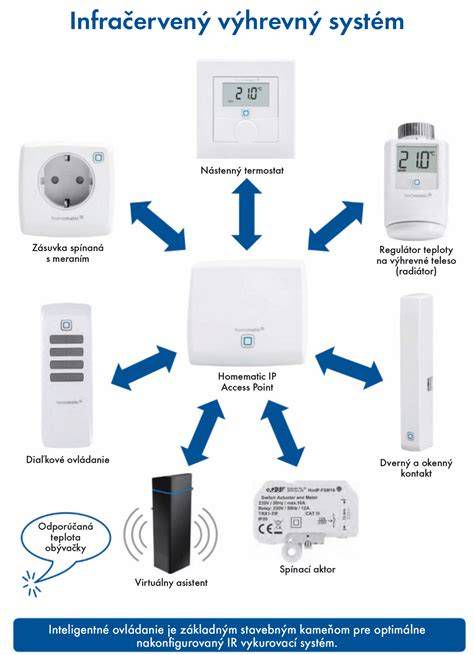

Inteligentná domácnosť pre vyšší komfort a úsporu

Čo je to inteligentná domácnosť? Zjednodušene povedané: uľahčenie Vášho života a zvýšený komfort. Vďaka inteligentnej elektroinštalácii budete môcť pomocou aplikácie vo Vašom telefóne/tablete ovládať osvetlenie, zásuvky, kúrenie, žalúzie, zavlažovanie a mnoho ďalších systémov. Spôsob vedenia káblov je však odlišný ako pri klasickej hrubej elektroinštalácii, takže je potrebné rozhodnúť sa pre inteligentnú elektroinštaláciu už na začiatku! V Renova Install navrhujeme inteligentné elektroinštalácie alebo takzvanú smart home. Domácnosť je možné v režime smart home jednoducho nastaviť a ovládať tak aby šetrila energie a zároveň financie.

• Štart/stop vypínač: Pomôcka, ktorá jedným stlačením vypne všetky svetlá prípadne niektoré zásuvkové okruhy. Zmysel má vtedy, ak chce mať užívateľ počas svojej neprítomnosti vypnuté elektrické zásuvky a svetlá v objekte. Môže to byť z dôvodu šetrenia elektriky, prevencie škôd spôsobených prepätím alebo kvôli požiarnej ochrane. Princíp je jednoduchý. Pred elektroinštaláciu celého objektu sa namontuje tzv. „silový vypínač“ (stykač), za ktorý sa naviažu všetky el. okruhy, ktoré budú súčasne zapínané alebo vypínané. Riešenie nie je finančne náročné, vyzerá ako obyčajný vypínač.
• Elektrické zásuvky: Často chýbajú práve na miestach dôležitých pre klienta. Vysávač bude treba niekam zapojiť - čiže treba zásuvku za dvere, na chodbách alebo iných miestach, kde sa môže zdať na prvý pohľad zbytočná. Televízor zavesený na stene, okolo ktorého nie sú žiadne káble, vyzerá vkusnejšie ako keď je položený na poličke a trčí spoza neho klbko káblov. Nie je na škodu dať zásuvky aj do exteriéru na kosačku či elektrický gril. Telefón, alebo iné mobilné zariadenia je treba tiež niekde nabíjať. Treba si uvedomiť aj, že do klasických dvojzásuviek niekedy nie je možné pripojiť dva spotrebiče, ktoré majú zahnutý prívodný kábel. Na trhu sú aj také dvojzásuvky, ktorý tento problém riešia. Rozdiel v cene je skoro zanedbateľný.
• Elektrické vypínače: Nekupujte také, ktoré sa vám nepáčia. Dnes sú dostupné vypínače rôznych dizajnov od bielych po mramorové, kožené a vypínače ktoré už pomaly ani ako vypínače nevyzerajú. Netreba zabudnúť na ovládanie svetla pri posteli, aby ste nemuseli vždy pred spaním vstať a ísť zhasnúť.
• Elektrické svetlá a regulácia: Reguláciou hlavného osvetlenia (stmievač, dimmer), si môžete nastaviť takú intenzitu svetla, akú v danej chvíli potrebujete. Pri hľadaní ihly na koberci to bude 100%, pri romantickej večeri zase menej, aby ste príjemne dotvorili atmosféru. Senzorové (pohybové) svietidlá sa vždy pri pohybe zasvietia a po Vašom odchode samé zhasnú. Vyšším komfortom je nielen to, že si pred vchodovými dverami nemusíte svietiť mobilom pri hľadaní kľúčov, ale ak ich namontujete v ineriéri, nemusíte ručne zažínať a zhasínať. Je síce pravda, že svetlo svieti zbytočne aj chvíľu po vašom odchode, ale v konečnom dôsledku ušetríte, pretože nikdy nezabudnete zhasnúť a nebude sa tak celú noc svietiť.
• LED pásy: Tu sa treba oddať fantázií, prípadne sa poradiť z dizajnérom. Samostatne posvietené poličky v kúpeľni alebo obývačke dokážu vytvoriť elegantné dekoračné osvetlenie. RGB LED pásikom môžete nastaviť farbu, ktorá práve vyhovuje Vašej nálade.
• Inteligentný zabezpečovací systém (alarm): Ochráni Váš cenný majetok. Dnes sa toto bezpečnostné riešenie stáva pomaly nutnosťou. Moderné bezpečnostné systémy však dokážu oveľa viac ako iba strážiť Váš majetok. Dokážu upozorniť na havárie, riadiť kúrenie, ovládať garážové brány a iné. Inteligentné zabezpečovacie systémy majú aj pokročilé prepojenie domácej automatizácie.
• Záplavový detektor: Je komponent, ktorý vás dokáže včas varovať pri havárií vytopením a ochráni tak váš majetok. Inštaluje sa na miesta, kde je pravdepodobnosť havárie. V blízkosti vodovodných rozvodov, kuchyne, do pivnice. Ak zaznamená kontakt s vodou, oznámi pomocou SMS správy o tejto skutočnosti, prípadne vydá pokyn na uzatvorenie prívodného ventilu alebo v pivnici spustí čerpadlo. Takto môžete pokojne odcestovať bez strachu, že vás vytopí, vy sa o tom nedozviete a vo vašej neprítomnosti bude všetko niekoľko dní namočené vo vode.
• Dymový detektor: V susednom Česku už povinnosť, u nás opomínaná súčasť vybavenia. Ak sa pokazí krbová vložka, alebo požiar vznikne iným spôsobom, neudusíte sa v spánku. Dymový detektor Vás zobudí. Pri včasnom odhalení požiaru vnikajú menšie škody.
• Riadenie kúrenia: V dnešnej dobe drahej elektriky a plynu sa oplatí myslieť na reguláciu kúrenia na diaľku. Riadenie kúrenia cez mobilný telefón alebo internetové pripojenie je dnes už bežným štandardom. Poskytuje nielen väčší komfort, ale aj šetrí finančné prostriedky. Odporúčame ho hlavne na chatách. Ak zapnete kúrenie cez telefón, pri vašom príchode už máte príjemne vyhriatu chatu.
• Fotovoltika: Fotovoltika sa stáva za posledné roky čoraz dostupnejšou, keďže panely a ďalšie komponenty výrazne zlacnili. Vedľa meniča bude malý fotovoltický rozvádzač (rozvodná skrinka), ktorý bude s meničom prepojený. Zo skrinky zároveň povedú do hlavného rozvádzača domu 2 silové káble, minimálne 1 FTP kábel a uzemňovací žltozelený vodič (ten môže ísť aj k uzemňovacej svorke, ak je bližšie ako rozvádzač).

Kompletná rekonštrukcia elektroinštalácie

Máte v domácnosti staré hliníkové káble ešte z čias spred 30tich rokov? Dochádza u Vás k častým opravám, nebodaj skratom a iskreniu? Je najvyšší čas na kompletnú rekonštrukciu! Výmena len v niektorých izbách problém nerieši. Často sa stretávame s tým, že by bolo potrebné skontrolovať pôvodnú elektroinštaláciu a zistiť, či je vyhovujúca aj pre dnešnú dobu. Proces kompletnej rekonštrukcie elektroinštalácie je pomerne náročný a vyžaduje si vzdelanie a prax v odbore, a preto nepatrí do rúk laikom.

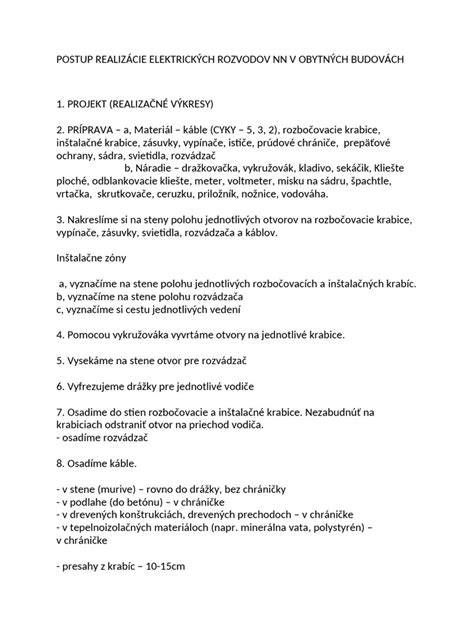

Postup rekonštrukcie

1. Projekt a plánovanie: Nové elektrické rozvody v byte sú asi najhodnotnejšou “komoditou”, keď sa hovorí o kompletnej rekonštrukcii. Všetko si do detailov naplánujte. Plán prerábky je dôležitý na to, aby ste sa vedeli pripraviť na všetko, čo vás čaká. V našom prípade sme si čo najviac do detailov naplánovali jednotlivé dni. Kedy a s čím začneme, aká bude postupnosť krokov a na čo nemôžeme zabudnúť. Vďaka tomu sme si určili približný objem prác, ktoré nás čakali. Dôležité je dohodnúť sa na presnom časovom pláne s vašim elektrikárom. Trasu ťahania nových elektrických rozvodov je potrebné taktiež dopredu naplánovať. Pekne postupne sme si s elektrikárom prešli celú cestu nových elektrických rozvodov. Tá by mala, logicky, viesť od rozvodnej skrine s ističmi, až do jednotlivých elektrických zástrčiek v miestnostiach.
2. Odstránenie starých rozvodov: Na začiatku je potrebné odstrániť všetky staré rozvody (od podlahy, cez steny až po strop). Najideálnejšie by bolo, keby nové rozvody viedli prevažne rovnakými miestami ako tie staré. Ďalšie sekanie Vám predĺži čas realizácie a navýši cenu, nehovoriac o veľkom hluku prachu. Na začiatku tiež musíme mať jasné, aký bude hlavný elektrický prívod - či bude medený alebo hliníkový a aký bude jeho prierez.
3. Príprava drážok a otvorov: Nové rozvody do zástrčiek v izbách sme naplánovali tak, aby viedli popod steny. Preto sme v mieste kde sa spájajú steny a podlaha, zbíjacou vŕtačkou vysekali drážku pre nové káble. Taktiež sme v jednej z izieb pripravili drážku na káble, ktoré mali viesť na druhú stranu izby. Tu sme s kamošom elektrikárom taktiež vymysleli najjednoduchšiu cestu - prah vo dverách. Okrem drážok na zástrčky bolo potrebné spraviť aj drážky na svetelné káble, teda tie, čo privádzajú elektrinu do svetiel v izbách po strope. Toto je asi najťažšia a najprašnejšia robota v rámci celej prerábky. Potrebujete na to špeciálnu drážkovaciu frézu, ktorá vám dokáže vybrúsiť presnú drážku. Po príprave drážok a všetkých ciest pre nové káble je potrebné ešte vykrúžiť diery pre zástrčky. Budete na to potrebovať špeciálny vykružovák, ktorý sa pripája na vŕtačku alebo karbobrúsku. Pokiaľ prerábate panelový byt tak ako my, budete potrebovať vykružovák s diamantovými kúskami, ktorý má vysokú tvrdosť a poradí si s panelovou stenou. Ak máte váš milovaný domov postavený z tehál, bude vám postačovať niečo menej odolné a pôjde to jednoduchšie. Každopádne sa poraďte sa v obchode.
4. Inštalácia nových káblov a zapojenie: Keď sme mali všetko pripravené na nové rozvody, pustili sme sa do inštalácie nových elektrických káblov a zástrčiek. Práve tu sa prejaví potreba mať dobrý plán a nakreslenú schému inštalácie nových elektrických rozvodov. Je totiž veľmi dôležité vedieť, do ktorej drážky ide koľko káblov a aké druhy. Taktiež je veľmi dôležitý smer vedenia káblov, ktorým vlastne určujete smer, ktorým bude tiecť elektrina. Nové káble sme osádzali s kamarátom elektrikárom, aby bolo všetko správne.
5. Finálne práce a úpravy: Káble naťahané, zástrčky nainštalované a pozapájané, teraz je čas všetky drážky pozakrývať a pustiť šťavu. Na zakrývanie, tzv. vyspravenie drážok s káblami je potrebné použiť čo najjemnejšiu stierku. Existuje sadrová stierka, ktorá je jemná ako sadra a zároveň má vlastnosti stierky - po zatvrdnutí je pevná a odolná. Čo vás určite ešte čaká je vymaľovanie stien, čo je logické. Odporúčame vymaľovať aj strop, keďže ako už bolo spomenuté, prerábka elektriny je prašná a produkuje sa pri nej dosť veľa špiny.

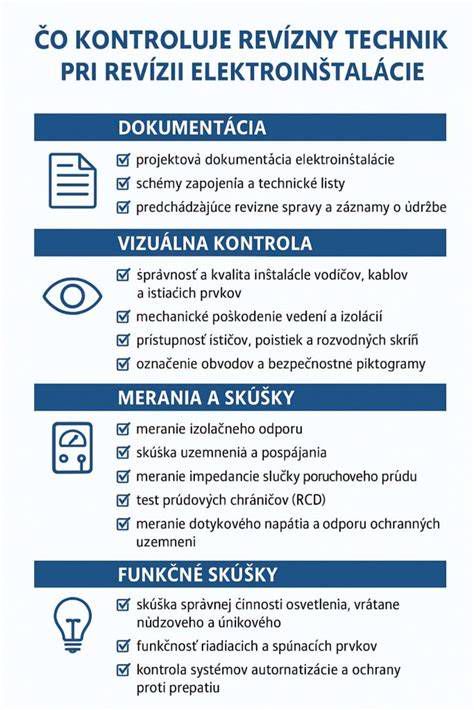

Dôležitosť revízie a bezpečnosti

Keďže elektroinštalácia je tzv. vyhradené technické zariadenie, musí prejsť odbornou revíziou pred uvedením do prevádzky. Montáž či rekonštrukcia elektroinštalácie musí končiť revíziou - oficiálne sa jej hovorí prvá odborná prehliadka a odborná skúška. Revíziu vykonáva kvalifikovaný revízny technik s osvedčením podľa §24 vyhl. MPSVaR č. 508/2009 Z.z. Táto vyhláška predpisuje aj intervaly následných pravidelných revízií. Pre murované obytné objekty je to každých 5 rokov, pre obytné objekty zhotovené z materiálov so stupňom horľavosti C, D, E a F1 (napr. drevostavby) je to každé 3 roky.

Revíziu budete potrebovať kvôli kolaudácii na stavebnom úrade. Finálnu revíziu prevádza revízny technik, ktorý vykoná prehliadku a kontrolné meranie. K revízii sa vystaví revízna správa. Obsahuje informácie o všetkých činnostiach prevádzaných počas revízie a prípadné zistené závady. Záverom revízie je, že elektrické zariadenie je spôsobilé na bezpečnú prevádzku. V prípade, že sa objavia závady, je potrebné ich bezodkladne odstrániť. Aj keď aktuálnosť revízií vám pravdepodobne nebude nikto kontrolovať, problémy môžu nastať v prípade požiaru či úrazu el. prúdom. Vtedy sa vystavujete ekonomickým i trestnoprávnym dôsledkom (nepreplatenie poistného plnenia, vymáhanie náhrady škody zo strany poškodených, trestné stíhanie).

Náklady a výber kvalifikovaného odborníka

Vopred si stanovte svoje cenové rozpätie, ktoré by ste chceli do elektroinštalácie investovať. Pamätajte aj na rezervu, ktorú použijete na nečakané okolnosti, ktoré nastanú počas inštalácie. Pri produktoch a ani pri práci Vám neodporúčame zvoliť si najlacnejšiu variantu. Pri výbere typu a výrobcu komponentov sa neoplatí šetriť. Pred cenou a dizajnom by mala mať vždy prednosť kvalita! Zaručí Vám dlhú životnosť zariadení a ich zriedkavé opravy.

Pri rozvodoch elektriny je veľmi dôležité vopred si premyslieť, čo všetko bude napojené na elektrinu v interiéri, ale aj v exteriéri domu. Pri návrhu a aj pri realizácii treba myslieť dopredu a snažiť sa na nič nezabudnúť. Pokiaľ si nie ste istí, oslovte nás. Proces kompletnej rekonštrukcie elektroinštalácie je pomerne náročný a vyžaduje si vzdelanie a prax v odbore, a preto nepatrí do rúk laikom. Pri práci s elektrinou je potrebná odbornosť.

Ako vybrať správneho elektrikára?

Hoci by ste zásahy do elektroinštalácie mali nechať na odborníkov, nájsť šikovného a poctivého remeselníka, ktorý vám navyše dobre poradí, nie je vôbec jednoduché. Pred samotnou realizáciou by bolo vhodné „preklepnúť“ si viacero firiem, ktoré sa elektroinštaláciou zaoberajú. Konzultujte s nimi Vaše požiadavky a zhodnoťte ich prístup a úroveň kvalifikácie. Samozrejme najdôležitejšie je, aby prácu vykonávala osoba, ktorá je v danej oblasti kvalifikovaná a má za sebou niekoľko rokov praxe. Na Slovensku sú elektrotechnici členení podľa tzv. Pre začatím prác by ste mali mať s firmou podpísanú zmluvu o dielo, v ktorej je definovaný rozsah prác. Počas montáže sa priebežne informujte o priebehu jednotlivých etáp.

Orientačné náklady na elektroinštaláciu

Ceny za elektroinštalačné práce sa môžu líšiť v závislosti od rozsahu, lokality a skúseností elektrikára. Tu je prehľad z reálnych skúseností:

Pri cenovej ponuke je dôležité sa pýtať: „Čo je v cene? aké káble použije? celomedené, alebo splietané? hrúbky káblov? koľko zásuviek / svetiel, teda krabíc je v cene? aké poistky máš v tom? je tam prepäťovka? aká? koľko bude okruhov? koľko svetelných? koľko zásuvkových? žiadosť na distribúčku kvôli 3 fázam bude riešiť on či vy? koľko ampérové dá ističe? porieši káble od elektromera až do rozvodnej skrine v byte, alebo iba za rozvodnou skriňou? cenová ponuka obsahuje aké vypínače? aké zásuvky?“ Po ich zodpovedaní sa môžeme baviť o tom, či tá cenová ponuka je OK alebo nie je OK. Pevný je cyky, ohybný je cysy, ani jeden nie je horší a lepší, každý je na niečo určený.
