Drevený obklad poskytuje pocit tepla a pokoja v interiéri a zvyšuje estetickú hodnotu fasády. V súčasnej dobe sa čoraz viac architektov a dizajnérov obracia k technológiám BIM, aby dosiahli realistické vizualizácie týchto prvkov. Ak hľadáte spôsob, ako efektívne vymodelovať drevený obklad v programe Archicad 18, existuje niekoľko osvedčených prístupov.
Jedným z najpraktickejších riešení pre modelovanie obkladov a dlažieb v Archicade je využitie nástroja Ľahký obvodový plášť (Curtain Wall).

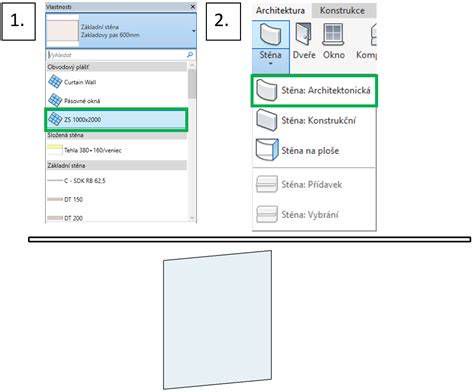

Vytvorenie obkladu pomocou Ľahkého obvodového plášťa
Princíp je veľmi jednoduchý. Vytvoríte ľahký obvodový plášť, v ktorom nastavíte nosnú konštrukciu steny podľa rozmerov spáry medzi obkladačkami (napr. hrúbka 3 mm a hĺbka 5 mm). Následne nastavíte materiál podľa požiadaviek na farebnosť spárovacej hmoty u všetkých nosných prvkov. Potom už zostáva len vyplniť rozmerovú tabuľku panelov (obkladačiek) a ich hrúbku a panelom priraďovať len patričné materiály obkladov.
Ak potrebujete definovať obrys plášťa pomocou výplne v reze, postupujte nasledovne:
- Vytvorte si pomocný pohľad na plášť (napríklad rezom alebo externým pohľadom).
- Označte objekt v reze a v ponuke 3D MODEL - UPRAVIŤ ĽAHKÝ OBVODOVÝ PLÁŠŤ - ÚPRAVA OBRYSU V REZE zvoľte možnosť ROZBALIŤ VÝPLŇ DO OBRYSU.
- Nadefinujte obrys výplne podľa potreby.
- Keď máte hotovo, označte výplň a znova cez ponuku 3D MODEL zvoľte PREDEFINOVAŤ OBRYS PODĽA VÝPLNE a kliknite na plášť.
Tipy pre realistické vizualizácie
Pri práci s drevenými textúrami je dôležité dbať na správne nastavenie materiálov. Ak sa vám na fasáde strácajú textúry, skontrolujte nastavenia v 3D vizualizácii. Pre dosiahnutie efektu "bieleho modelu" alebo skice môžete využiť techniky 3D vizualizácie s efektom kresby tužkou, čo je v Archicade veľmi jednoduché a rýchle.
Story Settings in Archicad
Ak potrebujete vložiť konkrétny výkres alebo vzor dreva ako textúru, môžete použiť knižničný prvok Obraz. Do neho vložte textúru podľa ľubovôle, nastavte rám na požadovanú hrúbku a šírku, čím vytvoríte efekt spáry. Výsledok bude vyzerať profesionálne, ak si s nastaveniami pohráte.
Fyzická realizácia dreveného obkladu v interiéri
Ak plánujete drevený obklad v domácnosti skutočne zrealizovať, postupujte podľa overených remeselných zásad:
- Príprava podkladu: Najprv je potrebné pripraviť pevný a rovný podklad. Nerovnosti alebo praskliny môžu spôsobiť deformácie obkladu.

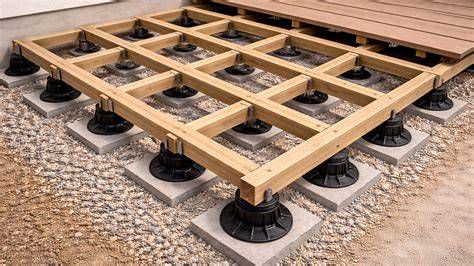

- Montáž roštu: Nosný rošt je základom pre montáž. Odporúča sa použiť kvalitné hobľované laty zo smrekového dreva ošetrené proti vlhkosti.
- Aklimatizácia dreva: Dosky by mali byť v danej miestnosti minimálne 48 hodín pred samotnou prácou, aby sa aklimatizovali.
- Dilatačná medzera: Keďže drevo neustále pracuje, nechajte medzi panelmi a stenou dilatačnú medzeru vo veľkosti 8 mm.
| Drevina | Vlastnosti | Životnosť (exteriér) |
|---|---|---|
| Smrek | Mäkké drevo, vyžaduje náter | cca 5 rokov |
| Borovica | Smolnatá drevina | cca 10 rokov |
| Sibírsky smrekovec | Vysoká odolnosť, tvrdosť | nad 15 rokov |
Pri montáži drevených obkladov dbajte na použitie kotviaceho materiálu iba z nerezovej ocele, aby ste zabránili vzniku škvŕn po korózii. Pri rámovom obklade si treba uvedomiť, že rám je podkladovou a zároveň aj viditeľnou konštrukciou, preto ho kotvite na mieste poldrážky, aby výplň zakryla hlavičku skrutky.
