Elektrický rozvádzač a jeho zapojenie: Komplexný sprievodca

Rozvodná skrinka zosobňuje bezpečnosť, prehľad a funkčnosť každej elektroinštalácie. Elektrický rozvádzač možno prirovnať k srdcu domu, z ktorého idú jednotlivé káble ako žily k elektrickým zásuvkám, vypínačom či svietidlám. Elektrický rozvádzač je nosným prvkom každej elektroinštalácie, kde je potrebné elektrický prúd rozdistribuovať. Bez neho by elektrické rozvody v dome, byte, priemyselnej budove, výrobnej hale alebo akejkoľvek inej budove nemohli fungovať bezpečne. Rozvádzač slúži na rozdeľovanie elektrickej energie do jednotlivých okruhov v dome. Zároveň zabezpečuje ochranu proti preťaženiu či skratu.

Zapojenie rozvádzača v rodinnom dome je práca pre skúseného odborne spôsobilého elektrikára, v žiadnom prípade nie pre obyvateľa domu, nech je akýkoľvek zručný. Tento článok slúži iba ako informatívny. Návrh, realizáciu či opravu elektroinštalácie, rozvádzačov i rozvodníc vždy zverte kvalifikovaným elektrikárom, resp. projektantom. V opačnom prípade sa vystavujete ekonomickým i trestnoprávnym dôsledkom v prípade požiaru alebo úrazu el. prúdom.

Rozvádzač vs. Rozvodnica: Pochopenie rozdielov

Je dôležité rozlíšiť medzi pojmami "rozvádzač" a "rozvodnica", hoci v bežnej reči sa tieto pojmy niekedy zamieňajú. Elektrický rozvádzač je nosným prvkom elektroinštalácie, kde sa elektrický prúd rozdeľuje do jednotlivých obvodov. Predstavuje akési centrum, ktoré na jednej strane prijíma elektrický prúd z hlavného prívodu a rozdeľuje ho do jednotlivých obvodov a zariadení v budove. Zariadenie musí spĺňať stanovené normy a predpisy a zhotovuje ho výrobca. S elektromerovým rozvádzačom by navyše mala manipulovať len oprávnená osoba s príslušným vzdelaním alebo osvedčením. Rozvádzačov je viacero druhov, ktoré sa líšia svojím konštrukčným vyhotovením, a to na nekryté, panelové, krytové, skriňové, pultové či skriňovo-stavebnicové rozvádzače.

Rozvodnica je na druhej strane jednoduchšia verzia rozvádzača. Rozvodnice a modulárne rozvádzače nájdete bežne v bytoch alebo menších budovách, kde nie je potrebná rozsiahla distribučná sieť. Ich hlavnou úlohou je rozvádzať prúd medzi niekoľko málo obvodov a poskytovať základnú ochranu pred preťažením a skratom. K takémuto zariadeniu a jeho obsluhe má prístup bežne aj laik bez potrebného osvedčenia a dokáže v prípade potreby napríklad odstaviť nejaký obvod.

Rozvodná skrinka je zariadenie, ktorého úlohou je zabezpečiť istenie jednotlivých okruhov v objekte a možnosť ich regulácie (vypnutia/zapnutia) v prípade potreby zásahu. Síce platí, že do jej obsluhy môže zasahovať ktokoľvek (je bežne dostupná), jej zapojenie rieši odborník. Rozvodová skrinka sa jednak nazýva aj modulárny rozvádzač, bytová rozvodnica alebo takzvaná ističová skrinka. Je to presne ten objekt, ktorý človek doma alebo v kancelárii hľadá, keď mu vyhodí prúd ističe.

Porovnanie typov rozvodníc

Pre lepšie pochopenie si pozrite porovnanie najčastejšie používaných typov:

Základné pojmy a súčasti elektroinštalácie

Rozvody v dome sa skladajú z troch častí: z elektrickej prípojky, elektromerového rozvádzača a domového rozvádzača. Elektrická prípojka je skrinka na stĺpe elektrického vedenia alebo v prípade podzemného vedenia je to stĺpová prípojka zabetónovaná v zemi pred pozemkom. Elektromerový rozvádzač je napájaný z prípojky a obsahuje elektromer s hlavným ističom, vďaka ktorému v prípade havarijného stavu viete vypnúť elektriku v celom dome. Domový rozvádzač je napájaný z elektromerového rozvádzača a jeho obsluha je výlučne v kompetencii vlastníka, respektíve elektrikára.

Komponenty elektrického rozvádzača a ich funkcie

Elektrické rozvádzače sa skladajú z množstva komponentov, ktoré je potrebné zvoliť podľa konkrétnej elektroinštalácie, nakoľko majú svoju funkciu. Taktiež sa od nich odvádza kapacita/veľkosť elektrického rozvádzača:

• Kryt a skrinka: Vyrobené z odolných materiálov, ako je oceľ alebo plast, slúžia na ochranu vnútorných komponentov pred mechanickým poškodením, prachom a vlhkosťou. Typy a prevedenia rozvádzačov sa líšia podľa materiálu: plastové sú ľahké a cenovo dostupné, kovové odolnejšie a poskytujú lepšiu ochranu, zatiaľ čo extra odolné oceľové sú ideálne pre náročné prevádzkové podmienky. Trieda krytia IP hovorí o tom, ako je rozvodná skrinka odolná voči vniknutiu cudzích predmetov a vody.
• Prípojnica: Je lišta, nosný prvok pre všetky elektrické rozvody v rozvádzači. Prípojnice na uzemnenie a neutrál sa používajú kvôli pohodlnej inštalácii a tiež kvôli zhode rozvádzača so všetkými pravidlami GOST a PUE.
• Ističe: Kľúčové prvky, ktoré chránia obvody pred preťažením a skratmi. V prípade nadmerného prúdu istič automaticky odpojí prívod elektriny, čím predchádza poškodeniu elektroinštalácie a zariadení.
• Prúdové chrániče (RCCB): Poskytujú dodatočnú ochranu pred úrazom elektrickým prúdom. Sledujú rozdiel medzi prúdom v kábloch a v prípade zistenia nebezpečného rozdielu prúd odpoja. Zariadenie na zvyškový prúd (RCD) odpojí záťaž pri výskyte zvodových prúdov. Diferenciálny istič - chráni pred skratmi, preťažením a únikom prúdu.
• Prepäťová ochrana: Chráni elektrospotrebiče pred napäťovými špičkami, napríklad počas búrky.
• Svorkovnice a prepojovacie lišty: Slúžia na organizáciu a distribúciu elektrických vodičov. Používajú sa namiesto káblových prepojok, ktoré si kedysi vyrábali elektrikári sami.
• Relé na monitorovanie napätia: Slúži na meranie vstupného napätia a udržiavanie jeho nastavenej hodnoty. Zariadenie vypne napájanie, ak dôjde k skokovému nárastu sieťového napätia.
• Ostatné vybavenie: Ako doplnkové vybavenie rozvádzača sa používajú modulárne stýkače, odpojovače záťaže, zásuvky na lištu DIN, časovače a ďalšie. Univerzálna biela krycia lišta (záslepka) ADS 12W slúži na zakrytie nevyužitých modulových výrezov v elektrických rozvádzačoch, čím prispieva k estetickému vzhľadu a ochrane.

Typy elektrických rozvádzačov

V našej ponuke nájdete elektromerové skrine desiatok druhov. Líšia sa jednofázovým alebo trojfázovým pripojením, počtom pozícií pre elektromery, spôsobom montáže a ďalšími parametrami. Podľa konštrukčného vyhotovenia sa elektromerové rozvádzače (skrinky na elektromer) delia na pilierové, nástenné a pre zapustenú montáž pod omietku. Rozvodné skrine sú srdcom vašej elektrickej inštalácie, a preto sme vybrali len tie najkvalitnejšie. Naša ponuka rozvodných skríň vám poskytuje všetko, čo potrebujete pre organizovanú a bezpečnú distribúciu elektrickej energie vo vašom dome alebo firme.

Elektromerový rozvádzač

Elektromerový rozvádzač (skrinka na elektromer) je predpripravený na montáž elektromeru či ďalších pomocných zariadení, vrátane kompletného značenie v zmysle aktuálne platných STN. Elektromerová skriňa sa dodáva spolu s hlavným ističom, ktorý je možné zaplombovať.

• Jednofázové a trojfázové pripojenie: Jednofázové elektromerové rozvádzače sa obvykle inštalujú do malých objektov s nízkou spotrebou elektriny alebo tam, kde je prístupné iba jednofázové pripojenie. Trojfázové rozvádzače sú štandardom pre väčšinu rodinných domov a objektov s vyššou spotrebou.
• Dvojtarifné meranie: Pre dvojtarifné meranie budete zase potrebovať elektromerový rozvádzač trojfázový dvojtarif alebo jednofázový dvojtarif. Pri ňom môžete využívať nízku (lacnejšiu) sadzbu elektriny v noci či počas rôznych časových okien a cez víkendy - hovorí sa tomu aj nočný prúd. Pomocou neho dodávateľ elektriny prepína meranie medzi vysokou a nízkou sadzbou.
• Typy montáže:
  1. Elektromerový rozvádzač bez ďalších dodatočných priestorov: Napríklad na káble.
  2. Elektromerový rozvádzač s dutým podstavcom: Vybavený je dutým podstavcom - káblovým priestorom s výškou 25 cm.
  3. Pre vybetónovanú podstavu: Vyberte si ho, ak máte na zemi vybetónovanú podstavu.
  4. Pilierový (voľne stojaci): Nazýva sa aj voľne stojaci a je vybavený spodnou časťou prispôsobenou na zakopanie do zeme. Hodí sa na miesta, kde ešte nemáte alebo neplánujete plot. Ak budete neskôr chcieť zabudovať elektromerový rozvádzač do plota či do steny, nekupujte pilierový.
• Pre viac elektromerov: Elektromerový rozvádzač pre 2 elektromery využijete napríklad v dvojdome alebo na chate, kde sa chcete na elektrickú prípojku zložiť so susedom. Do dvojelektromerových rozvádzačov štandardne robíme prípravu na 1 spoločný prívodný kábel od prípojky.
• Materiál: Na výrobu elektromerových rozvádzačov sa používajú skrine z plastu plneného sklenným vláknom. Takáto plastová skrinka na elektromer má však jednu nevýhodu. Po niekoľkých rokoch sa na jej povrchu môžu v dôsledku pôsobenia slnečného žiarenia objaviť tmavšie miesta. Dôležité je, že materiál rozvádzača sa tým nijako neoslabuje.

Domový a bytový rozvádzač

Domový rozvádzač je centrálnym bodom pre rozvod elektriny v rodinných domoch. Bytová rozvodnica slúži na rozvod energie v bytoch, domoch, ale aj v kancelárskych priestoroch či v ľahkom priemysle. Môžete ju použiť ako domový rozvádzač alebo podružný rozvádzač. Bytové rozvodnice sú najčastejšie vyhotovené z plastu, prípadne z tenkého plechu.

Stavebný rozvádzač

Stavebný rozvádzač je určený na napájanie dočasných rozvodov el. energie na stavenisku, pri stavebných, rekonštrukčných či búracích prácach. Na staveniskové rozvádzače sú kladené zvýšené požiadavky, venuje sa im osobitná STN. Od iných sa líšia zabudovaným stojanom, vyššou odolnosťou voči vlhkosti, napájaním pomocou 400 V zástrčky, hlavným vypínačom atď.

Ďalšie špecializované rozvádzače

• Poistková skrinka: Je vybavená poistkovými držiakmi a svorkou na pripojenie PEN vodiča. Poistná skrinka je spravidla určená na realizáciu elektrickej prípojky vzdušného vedenia na el.
• Rozvodnica zásuvková: Rozvodnice zásuvkové sú osadené jednou alebo viacerými el. zásuvkami na 230 V alebo 400 V. Niektoré zásuvkové rozvodnice bez istenia majú aj predprípravu na osadenie prístrojov (ističe, prúdové chrániče a pod.) v podobe DIN lišty a dvierok.
• Pripojovacia skriňa KENO SH-AIO3H-SZR: Umožňuje rýchlu inštaláciu núdzového napájania v inštalácii zákazníka. Je určená na použitie s meničmi FoxEss 3H.

Umiestnenie elektrického rozvádzača podľa noriem

Umiestnenie rozvádzača podlieha normám a zákonom. Musí byť umiestnený tak, aby bol za akýchkoľvek podmienok ľahko dostupný. Nesmie sa umiestňovať do izieb, kuchyne, do vstavaných skríň, na schodisko či do iného ťažko dostupného priestoru. V novostavbách býva zväčša umiestňovaný do technických miestností - teda miestnosti, v ktorej je vykurovací kotol, bojler a podobne. V minulosti sa rozvádzač umiestňoval nad dvere, čo je až do tohto času vyhovujúce riešenie. Pred rozvádzačom musí byť totiž zabezpečená voľná plocha minimálne 80 cm. Vzhľadom k neustálemu otváraniu dverí tento priestor vždy ostane prázdny.

V niektorých rodinných domom je umiestnený aj pred vchodovými dverami, čo už vzhľadom k poveternostným podmienkam vyhovujúce nie je. V takýchto domoch sa pri rekonštrukcii odporúča jeho premiestnenie do interiéru. MURAT TIP: Elektrická rozvodná skrinka v byte, ktorý nie je novostavbou, má svoje logické opodstatnenie presne na mieste, kde je. Ak budete riešiť rekonštrukciu elektrických rozvodov v staršej bytovke, polohu rozvodnej skrinky radšej zachovajte práve pri vstupných dverách - v blízkosti elektromeru - o to menej drážkovania do železobetónu vás čaká.

Zapojenie rozvádzača krok za krokom

Správne zapojenie rozvádzača je kľúčovým prvkom každej elektroinštalácie - ovplyvňuje bezpečnosť, spoľahlivosť aj životnosť celého systému. Nesprávne zapojenie rozvádzača môže viesť k vážnym poruchám, poškodeniu spotrebičov alebo dokonca k požiaru.

Príprava pred zapojením

Pred samotným zapojením je nevyhnutné mať pripravený projekt elektroinštalácie. Ten určuje počet okruhov, typy ističov a celkové rozloženie rozvádzača. Podľa podmienok potom projektant vypracuje projektovú dokumentáciu k prípojke. Rôzne distribučné spoločnosti majú totiž na elektrické prípojky rôzne požiadavky. Pri zapojení rozvádzača je dôležité zvoliť kvalitné komponenty - napríklad ističe renomovaných značiek a spoľahlivé prúdové chrániče. Dôležitou súčasťou prípravy je aj bezpečnosť. Pracuje sa s elektrickým napätím, preto musí byť prívod elektriny odpojený a pracovné prostredie zabezpečené.

Samotné zapojenie rozvádzača

Samotné zapojenie rozvádzača začína privedením hlavného napájacieho kábla do rozvádzača. Tento kábel sa napája na hlavný istič, ktorý slúži ako hlavný vypínač celého objektu. Zapojenie rozvádzača začína privedením hlavného napájacieho kábla na hlavný istič. Následne sa energia rozdeľuje na jednotlivé vetvy pomocou ističov. Každý okruh (napríklad zásuvky v kuchyni alebo osvetlenie v obývačke) má vlastný istič. Súčasťou zapojenia rozvádzača je aj inštalácia prúdového chrániča, ktorý chráni pred úrazom elektrickým prúdom. Dôležité je aj správne vedenie vodičov - fáza (L), nulový vodič (N) a ochranný vodič (PE) musia byť zapojené podľa normy. Prehľadné usporiadanie výrazne uľahčuje budúcu údržbu.

Označovanie a montáž lišty DIN

Na prerezanie kábla sa používajú špeciálne odizolovacie nástroje. Pri zapojení rozvodnej skrine je veľmi dôležité označiť každý jeden drôt v rozvodnej skrinke. Ističe, chrániče a stykače zapájajte výhradne podľa navrhnutej schémy. Všetky zariadenia rozvádzača sú štandardizované a namontované na špeciálnej lište DIN. Mernou jednotkou priestoru je "modul" so šírkou 17,5 mm. Najskôr je potrebné vyznačiť, kde budú moduly stáť a ako dlhé musia byť koľajnice. Pri montáži sa zohľadňuje aj vzdialenosť medzi radmi, ak je ich viac, a vzdialenosť medzi neutrálnou prípojnicou a uzemňovacou prípojnicou. Keď je značenie hotové, laty sa umiestnia na správne miesta. Vo fáze montáže modulárnych zariadení sa automatické ističe a ďalšie zariadenia inštalujú na lištu DIN. Sú tiež navzájom prepojené. Najprv sa nainštaluje automatický istič, potom napäťové relé, prúdové chrániče a prúdové chrániče, ktoré predchádzajú bežným ističom.

Kontrola a testovanie

Po dokončení zapojenia rozvádzača nasleduje kontrola všetkých spojov a testovanie funkčnosti. Skúša sa, či ističe správne reagujú a či prúdový chránič vypne pri simulovanej poruche. Veľmi dôležité je označenie jednotlivých okruhov - každý istič by mal byť jasne popísaný. Bez nej je zapojenie rozvádzača rizikové a neprehľadné. Konečnou bodkou za realizovanou elektroinštaláciou je revízia. Ak niektorý z dokumentov chýba, elektroinštalácia nevyhovie prvej odbornej prehliadke a odbornej skúške (revízii).

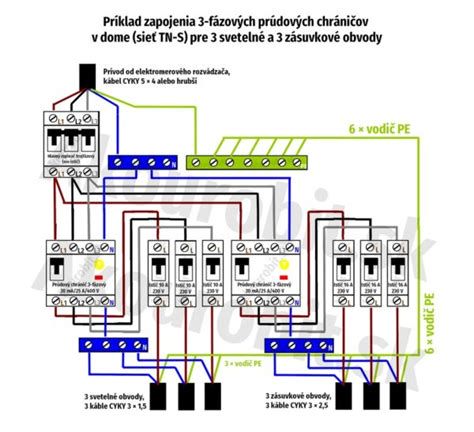

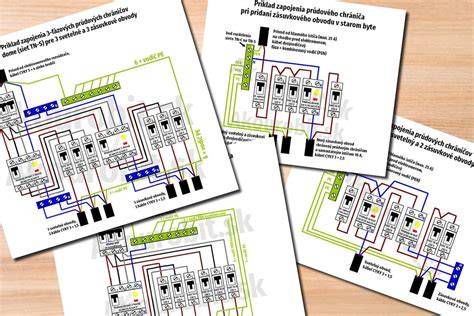

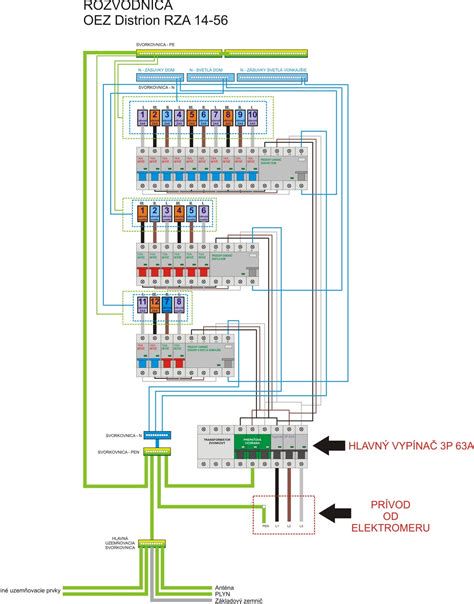

Základná schéma zapojenia rozvádzača

Typická schéma zapojenia rozvádzača obsahuje hlavný prívod elektriny, hlavný istič, prúdový chránič a následne jednotlivé ističe pre jednotlivé okruhy. Tento systém zabezpečuje logické a bezpečné rozdelenie energie. V moderných inštaláciách sa často používa aj prepäťová ochrana, ktorá chráni spotrebiče pred poškodením. Schéma zapojenia rozvádzača obsahuje symboly a označenia vodičov. Fázový vodič (L), nulový vodič (N) a ochranný vodič (PE) majú presne definované funkcie. Porozumenie schéme je kľúčové najmä pri diagnostike problémov alebo rozšírení elektroinštalácie.

Normy a bezpečnostné pravidlá

Pri zapojení rozvádzača je nutné dodržiavať platné normy (napr. STN). Tie určujú minimálne požiadavky na bezpečnosť a ochranu pred úrazom elektrickým prúdom. Nedodržanie týchto pravidiel môže mať vážne následky - od poškodenia zariadení až po ohrozenie života. Všetky rozvádzače musia spĺňať požiadavky normy GOST 51778-2001 a predpisov PUE. Pri výbere konkrétneho elektromerového rozvádzača si dajte pozor aj na výplet (prierez - tj. hrúbku vodičov). Správna voľba závisí od menovitého prúdu vami použitého hlavného ističa. Pri hlavnom ističi sa riaďte hodnotou, ktorú vám schváli distribučná spoločnosť elektriny.

Zapojenie rozvádzača v rodinnom dome vs. byte

Zapojenie rozvádzača sa líši podľa typu objektu. Rozdiely sú najmä v rozsahu a zložitosti elektroinštalácie.

• Zapojenie rozvádzača v rodinnom dome: Je zvyčajne komplexnejšie. Obsahuje viac okruhov - napríklad pre garáž, záhradu, kúrenie alebo bazén. Vyžaduje sa aj vyšší výkon a často aj viacero prúdových chráničov. Dôležitá je aj rezerva do budúcnosti, napríklad pre fotovoltiku alebo elektromobil.
• Zapojenie rozvádzača v byte: Je jednoduchšie, keďže ide o menší počet okruhov. Najčastejšie ide o zásuvky, osvetlenie a niekoľko špeciálnych spotrebičov. Aj napriek menšiemu rozsahu je dôležité dodržať správnu schéma zapojenia rozvádzača a použiť kvalitné ochranné prvky.

Hlavné rozdiely medzi zapojením v byte a dome spočívajú v počte okruhov, dimenzovaní a nárokoch na výkon. Zapojenie rozvádzača v rodinnom dome si vyžaduje detailnejšie plánovanie a vyššiu odbornosť.

Praktické tipy a na čo si dať pozor

Zapojenie rozvádzača je činnosť, ktorá si vyžaduje presnosť a skúsenosti. Aj malé chyby môžu mať veľké následky.

• Rezerva modulov: Pri výbere rozvádzača či rozvodnice si pre istotu vždy nechajte rezervu v počte niekoľkých modulov. Nikdy totiž neviete, kedy budete potrebovať doplniť istič pre nový zásuvkový alebo svetelný okruh (napr. do prístavby, altánku a pod.). Odporúčame aspoň 30 % rezervu, pri plánovanom rozšírení aj 50 %.
• Kvalitné komponenty a prehľadnosť: Vždy si nechajte v rozvádzači rezervu pre budúce rozšírenie. Používajte kvalitné komponenty a dbajte na prehľadné usporiadanie vodičov. Dobré zapojenie rozvádzača je také, ktoré je nielen funkčné, ale aj prehľadné.
• Rozdelenie prúdových chráničov (RCD / RCBO): Jeden prúdový chránič pre celý dom je zvyčajne nevhodný. Rozdeľte okruhy pod viaceré RCD / RCBO, nekonecentrujte celý dom pod jeden prúdový chránič. Odporúča sa mať viac RCD alebo RCBO - napríklad zvlášť pre svetelné okruhy, zásuvky v izbách, kuchyňu, kúpeľňu a technické okruhy.
• Prepäťové ochrany (SPD): Navrhnite prepäťové ochrany (SPD typu 1/2/3) podľa typu pripojenia a bleskovej ochrany objektu.
• Selektivita istenia: Okrem logického radenia prístrojov treba riešiť aj selektivitu istenia, aby pri poruche vypadávali najprv „nižšie“ ističe a nie hlavný istič alebo hlavný chránič.
• Dokumentácia a označenie: Aj perfektne navrhnutý rozvádzač je bez označenia a dokumentácie pre používateľa prakticky nečitateľný. Označte jednotlivé rady a prúdové chrániče, ističe a SPD s popisom okruhu. Schémy musia byť dodané spolu s rozvádzačom. Častou chybou bývajú aj chýbajúce záslepky na voľných modulových pozíciách.
• Odborná inštalácia a revízia: Ak nemáte skúsenosti, zapojenie rozvádzača by ste mali prenechať odborníkovi. Platí to najmä pri zložitejších inštaláciách alebo pri zapojení rozvádzača v rodinnom dome. Odborník zabezpečí aj revíziu, ktorá je často potrebná pri kolaudácii. Návrh rozvádzača by mal robiť projektant elektro alebo kvalifikovaný elektrikár s potrebnou praxou. Pri zmenách v existujúcej inštalácii je vhodné spracovať aktualizovanú dokumentáciu a vykonať revíziu.
• Prevádzka a údržba: Mali by ste si uvedomiť, že budete musieť pravidelne vykonávať servis jednotky kontrolou funkčnosti poistkových skriniek a dotiahnutím svoriek. Ak máte v dome malé deti, mali by ste zvážiť možnosť uzamknutia a zamknúť dvere kľúčom.
