Komplexná Elektroinštalácia: Plánovanie, Realizácia a Bezpečné Pripojenie Medzi Budovami

Elektrická energia je neodmysliteľnou súčasťou nášho každodenného života a naše nároky na ňu neustále rastú. Efektívna a bezpečná elektroinštalácia je preto kľúčová nielen pre komfort, ale predovšetkým pre bezpečnosť celého objektu, vrátane pripojenia medzi rôznymi budovami na pozemku. Správne navrhnuté a realizované rozvody elektriny zabezpečujú bezproblémové fungovanie všetkých elektrických spotrebičov a minimalizujú riziko nehôd.

Je potrebné zdôrazniť, že akékoľvek práce s elektrickými rozvodmi, návrhmi a realizáciami môžu robiť iba odborne spôsobilé osoby. Pri návrhu je to predovšetkým projektant - autorizovaný stavebný inžinier. Potom je to realizátor návrhu, elektroinštalatér alebo firma, ktorá sa zaoberá elektroinštaláciami.

Dôležitosť Projektu a Odborného Plánovania

Žiadnu stavbu ani prerábku by ste nemali začínať bez projektu. Projekty vám vypracuje projektant, no s časťou týkajúcou sa elektroinštalácie by ste mali včas zoznámiť elektrikára, ktorý bude mať dané práce na starosti. Odporúčame s ním prekonzultovať každý detail.

Projektom sa totiž nemusíte riadiť do bodky - elektrikár môže navrhnúť lepšie či lacnejšie riešenia. Je lepšie, keď toto všetko bude elektrikár vedieť vopred. Zmeny oproti pôvodnému projektu sa potom zakreslia do projektu skutočného vyhotovenia, ktorý by už mal odrážať realitu. Robiť elektroinštaláciu bez projektu je ako putovať neznámou krajinou bez mapy - nakoniec možno prídete do cieľa, ale zaberie vám to omnoho viac času a síl, v tomto prípade peňazí. Výhodou realizačného projektu je, že väčšinou obsahuje aj výkaz a výmer, takže vďaka nemu získate presnejší odhad ceny materiálu a roboty - elektrikár vám to presnejšie nacení.

Prehľad Kľúčových Krokov v Elektroinštalácii

Základom každej úspešnej elektroinštalácie je dôkladné plánovanie. Praktické je postupovať v nasledovných krokoch:

Pripojenie k Sieti, Uzemnenie a Bleskozvod

Prvým krokom je vyriešenie spôsobu pripojenia domu k distribučnej sieti a rezervovaného príkonu. K stavebnému povoleniu je potrebné vyjadrenie distribučnej spoločnosti, ktorú potom požiadate o vypracovanie návrhu zmluvy o pripojení. Prípojku musí realizovať kvalifikovaný elektrikár a revízny technik vypracúva revíznu správu. Pred pripojením musíte mať zmluvu o dodávke elektriny s dodávateľom elektriny a zmluvu o používaní sústavy s dodávateľom distribúcie.

Elektrina je potrebná už počas výstavby, preto ak začínate stavať rodinný dom, je potrebné riešiť jeho pripojenie na elektrickú rozvodnú sieť. Elektrinu počas stavby budete potrebovať napr. na pohon miešačky. Preto najprv s projektantom prekonzultujte, akú silnú prípojku budete potrebovať. V prípade, že ešte nemáte na pozemku elektromerový rozvádzač, osadíme a zapojíme Vám prívod až do domu.

Elektromer sa obvykle nachádza v jednej skrinke spolu s ističmi a prípojka vedie zo stĺpa cez strechu, takže bez zásahu do zaplombovanej časti nemôžete meniť strechu ani robiť rozsiahle úpravy. Od elektromerového rozvádzača na hranici pozemku budete viesť kábel (najčastejšie v zemi) do hlavného rozvádzača domu.

Druhým krokom je riešenie uzemnenia, hlavného pospojovania (HUS), prípadného bleskozvodu a koordinácie SPD. Betónujete základy? Elektrikára budete potrebovať už pri betónovaní základov. Do základov uloží základový zemnič, ktorý sa zaleje betónom. Zo základov elektrikár vyvedie vývody, na ktoré neskôr napojí jednotlivé zvody bleskozvodu. Takisto vyvedie vývod pre pripojenie hlavnej uzemňovacej svorkovnice (HUS). Ak uzemnenie v základoch chýba, nie je ešte nič stratené. Dá sa vytvoriť aj okolo domu, zemniacimi tyčami alebo inými prvkami. Posúdenie rizika zásahu bleskom určí projektant, nedá sa určiť len tak z brucha, ale je vysoko pravdepodobné, že ho budete potrebovať.

Výber Káblov a Vedenie Trás pre Spoľahlivé Pripojenia

Tretím krokom je návrh počtu a rozdelenia okruhov, prierezov káblov a trás vedenia. V minulosti sa pre elektroinštalácie často používali hliníkové káble kvôli ich nižšej cene. V dnešnej dobe sa však preferuje meď, ktorá má menší elektrický odpor a vyššiu pevnosť ako hliník.

• Na prípojky sa používajú káble CYKY 5×10 A a hrubšie alebo hliníková alternatíva v podobe káblov AYKY.
• Na zásuvky sa používa CYKY-J 3×2,5 v kombinácii so 16 A ističom.
• Na osvetlenie to je CYKY-J 3×1,5 v kombinácii s 10 A ističom.

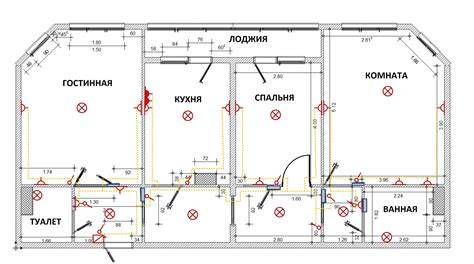

V dome elektrikári ukladajú rozvody najčastejšie do podlahy (do betónového poteru) alebo nad strop. V prípade betónu používajú chráničky, aby sa káble nepoškodili. Tu si dajte pozor, pretože existuje viac typov chráničiek s rôznou hrúbkou materiálu, ktoré vydržia rôzne zaťaženie. Všetky vodiče, t. j. všetky inštalácie, musia byť umiestnené v inštalačných potrubiach (tzv. chráničkách).

Pri drážkovaní stien pre elektroinštaláciu, a vykružovaní otvorov pre zásuvky a vypínače vytvárame prach. Táto časť práce je najzdĺhavejšia, no o to viac dôležitá. Následne do vykružených otvorov osadíme elektroinštalačné krabice a do drážok káble. Najviac roboty je práve s drážkovaním, sekaním či ukladaním káblov a sadrovaním.

Špecifiká Elektroinštalácie Medzi Budovami a v Exteriéri

Pri plánovaní pripojenia k iným stavbám na pozemku, ako sú garáž, studňa alebo altánok, je dôležité vopred pripraviť káblové prívody v chráničkách pod zemou. Nebudete tak musieť neskôr rozkopávať pozemok, prevŕtavať otvory či sekať do stien alebo dlažby. Ešte dodáme, že v niektorých prípadoch budú aj tieto objekty potrebovať uzemnenie či dokonca bleskozvod alebo prepäťovú ochranu. Pri väčších vzdialenostiach (napr. garáž, studňa) treba overiť úbytok napätia a prípadne zvoliť väčší prierez.

Elektroinštalácia v exteriéri - nezabudnite na osvetlenie chodníkov, záhradných rastlín, fontány a podobne. Ku všetkým spotrebičom treba priviesť prúd ešte počas stavby domu. Prebúravať sa cez dokončenú fasádu je neestetické a môže neskôr spôsobiť problémy s presakovaním vody.

Vyhrievanie chodníkov v zime je šikovné riešenie pre tých, ktorí nechcú odhŕňať sneh. Ak budete mať posuvnú bránu, v zime je výhodné ju vyhrievať, aby nezamrzla a išla otvoriť aj keď nasnežilo, bol odmäk a prituhlo. Zablokovať si auto vo dvore kvôli zamrznutej bráne je veľmi negatívny zážitok. Spravidla sa to stane, keď sa človek najviac ponáhľa.

Ak si nie ste istí, kde bude čo v exteriéri rozmiestnené, nezabudnite si nechať vyviesť z domu rezervné káble a počítať aj s rezervou na istiace prvky v rozvádzači. Niekoľko metrov kábla navyše nie je veľká položka, neskôr môže ale ušetriť veľa nepríjemností a zbytočných nákladov. Všade kde by ste chceli mať svetlo, LED pás, nejaký spotrebič, prípadne niečo ovládať - tam všade treba dať kabeláž. Aj keď sa rozhodnete daný komponent nateraz nekúpiť, je rozumné mať už na tom mieste prípravu naň.

Fotovoltika sa stáva za posledné roky čoraz dostupnejšou, keďže panely a ďalšie komponenty výrazne zlacneli. Vedľa meniča bude malý fotovoltický rozvádzač (rozvodná skrinka), ktorý bude s meničom prepojený. Zo skrinky zároveň povedú do hlavného rozvádzača domu 2 silové káble, minimálne 1 FTP kábel a uzemňovací žltozelený vodič (ten môže ísť aj k uzemňovacej svorke, ak je bližšie ako rozvádzač). Pri návrhu a aj pri realizácii treba myslieť dopredu a snažiť sa na nič nezabudnúť.

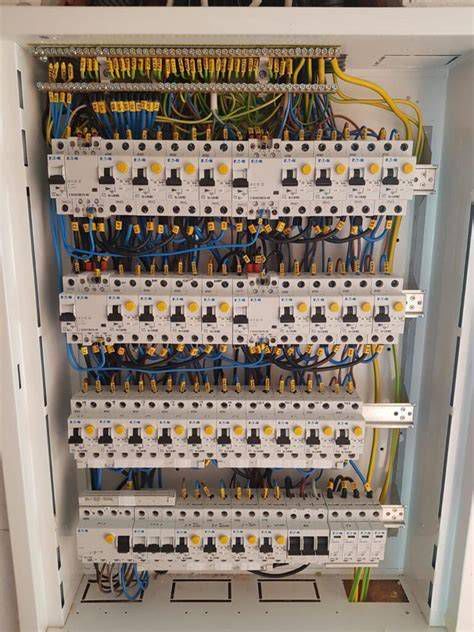

Návrh a Usporiadanie Domového Rozvádzača

Štvrtým krokom je návrh a usporiadanie domového rozvádzača. Všetky vedenia z rôznych častí domu a pozemku končia v rozvodnej skrini. Od elektromerového rozvádzača na hranici pozemku budete viesť kábel (najčastejšie v zemi) do hlavného rozvádzača domu. Prízemné a menšie poschodové domy mávajú jeden rozvádzač (rozvodnicu). Najdôležitejším parametrom rozvádzača je veľkosť, ktorá sa špecifikuje aj podľa počtu modulov.

Pri jeho výbere počítajte aj s rezervou, ak by ste elektroinštaláciu do budúcna rozširovali a pridávali dodatočné prvky (časové spínače, relé, inteligentnú elektroinštaláciu a pod.). Pre rodinné domy sa podľa veľkosti a inštalovaného výkonu najčastejšie používa istič 25 A.

V súčasnosti sa rodinné domy a byty navrhujú na trojvodičovú sústavu TNS (1 x 230 V), respektíve päťvodičovú sústavu TNS (3 x 230/400 V, rodinné domy alebo byty s elektrickou varnou doskou). Trojfázová elektroinštalácia je pre väčšiu záťaž (tam kde sa využíva elektrické vykurovanie). Najčastejšie sa stretávame s trojfázovou elektroinštaláciou v rodinných domoch. Na rodinných domoch často chýba zásuvka na 380V, ktorá by slúžila na pripojenie štiepačky, cirkulárky alebo sušičky.

Prúdové Chrániče a Prepäťová Ochrana pre Zvýšenú Bezpečnosť

Prúdové chrániče (RCD) a RCBO sú kľúčovou súčasťou ochrany pred úrazom elektrickým prúdom. Minimum je jeden RCD pre viac okruhov (napr. väčšiu časť domu). Odporúčané riešenie je viac RCD rozdelených podľa skupín okruhov: kuchyňa, kúpeľne, technická miestnosť, garáž/exteriér, obytné miestnosti. Pre budúcnosť a komfort sa odporúča použitie RCBO (kombinovaný istič s RCD) pre kľúčové okruhy: práčka, sušička, kuchyňa, technická miestnosť, dielňa, wallbox.

Normy vyžadujú prúdové chrániče pre zásuvkové obvody v obytných budovách s určitými výnimkami. V praxi sa odporúča mať všetky bežné zásuvkové okruhy chránené RCD alebo RCBO. Zvodič prepätia sa často opomína, je to však súčiastka, ktorá chráni Vaše elektrické spotrebiče. Odborníci odporúčajú použiť jeden zvodič prepätia priamo v rozvádzači, ktorý ochráni väčšinu domácich spotrebičov pri blízkom údere blesku s následným prepätím a prúdom do 100 kA. Ochrana pred prepätím (SPD) musí byť riešená v súlade s externou ochranou (bleskozvod) a typom napájania.

Slaboprúdové Rozvody a Inteligentné Riešenia

Pri elektroinštaláciách veľa ľudí zabúda na slaboprúdové rozvody. Myslia si, že všetky zariadenia prepoja bezdrôtovo cez WiFi, to je však chyba. S WiFi nikdy nedosiahnete také spoľahlivé pripojenie ako cez kábel. Pre stabilné internetové pripojenie (home office, TV, multimédiá, smart home) má zmysel riešiť štruktúrovanú kabeláž.

Slaboprúdové rozvody - to, čo stačilo pred troma rokmi, je už dnes takmer nepoužiteľné. Rozvod k televízorom je štandardom. Netreba zabúdať na HDMI pripojenie k TV. Obraz v HD kvalite je lepší ako analógový a je zbytočné kupovať nový plochý televízor pre toho, kto chce pozerať jemne zrnitý obraz prenášaný koaxiálnym káblom. Treba myslieť na internetové a telefónne zásuvky (štruktúrovaná kabeláž), USB rozhranie na nabíjanie mobilných zariadení, kamerový systém, digitálny vrátnik a pod. Bezdrôtový router na WIFI pripojenie treba niekam umiestniť a zapojiť ho do el. zásuvky.

Poskytovateľ internetu musí niekade priviesť prepojovací kábel do domu. Aký druh kábla to bude, závisí od výberu poskytovateľa. Rozumne potiahnuté rezervné káble pri stavbe domu vedia neskôr ušetriť nielen náklady, ale umožnia zrealizovať kamerový systém, internetové pripojenie, video vrátnik alebo drôtový telefón či fax bez zalištovania objektu. Svoje rozvody bude potrebovať aj alarm (používajú sa 4-žilové slaboprúdové káble, prípadne takisto FTP káble). A nevynechajte ani rozvody TV či satelitného signálu, videosignálu (napr. IP kamery). Pozor, slaboprúdové káble nemôžete uložiť priamo pod omietku (nemajú na to vhodnú izoláciu), musíte použiť chráničku.

Inteligentné inštalácie umožňujú automatizáciu domácnosti, ovládanie osvetlenia, tienenia, vykurovania či zabezpečovacích systémov. O niečo vyššia počiatočná investícia do elektroinštalácie ušetrí vám neskôr čas, údržbu a zníži prevádzkové náklady.

• Inteligentný zabezpečovací systém (alarm) - ochráni Váš cenný majetok. Dnes sa toto bezpečnostné riešenie stáva pomaly nutnosťou. Moderné bezpečnostné systémy však dokážu oveľa viac ako iba strážiť Váš majetok. Dokážu upozorniť na havárie, riadiť kúrenie, ovládať garážové brány a iné.
• Riadenie kúrenia - V dnešnej dobe drahej elektriky a plynu sa oplatí myslieť na reguláciu kúrenia na diaľku. Riadenie kúrenia cez mobilný telefón alebo internetové pripojenie je dnes už bežným štandardom. Poskytuje nielen väčší komfort, ale aj šetrí finančné prostriedky. Odporúčame ho hlavne na chatách. Ak zapnete kúrenie cez telefón, pri vašom príchode už máte príjemne vyhriatu chatu.
• Štart/stop vypínač - pomôcka, ktorá jedným stlačením vypne všetky svetlá prípadne niektoré zásuvkové okruhy. Zmysel má vtedy, ak chce mať užívateľ počas svojej neprítomnosti vypnuté elektrické zásuvky a svetlá v objekte. Môže to byť z dôvodu šetrenia elektriky, prevencie škôd spôsobených prepätím alebo kvôli požiarnej ochrane.
• Záplavový detektor - je komponent, ktorý vás dokáže včas varovať pri havárii vytopením a ochráni tak váš majetok.
• Dymový detektor - v susednom Česku už povinnosť, u nás opomínaná súčasť vybavenia.

Dôležitosť Revízie a Súladu s Normami

Montáž či rekonštrukcia elektroinštalácie musí končiť revíziou - oficiálne sa jej hovorí prvá odborná prehliadka a odborná skúška. Revíziu budete potrebovať kvôli kolaudácii na stavebnom úrade. Posledným krokom je výchozia revízia, dokumentácia stavu a úvaha o budúcom rozšírení.

Do ceny elektroinštalácie nezabudnite započítať revíziu. V prvom rade chcete mať istotu, že elektroinštalácia je bezpečná, nezabije vás alebo niekoho z vašich blízkych a nepodpáli vám dom. A vyžadujú ju aj poisťovne, v opačnom prípade vám nemusia preplatiť plnenie, keď sa niečo poškodí. Revízia sa robí zvlášť na elektroinštaláciu, na bleskozvod a na prípojku. Skutočná revízia si vyžaduje dôkladnú obhliadku a viaceré merania.

Elektroinštalácia musí byť navrhnutá a zrealizovaná v súlade s platnými normami, najmä STN 33 2000 (súbor pre nízke napätie), STN EN 62305 (ochrana pred bleskom), STN EN 61643 (SPD) a ďalšími súvisiacimi predpismi. Článok je informačný a nenahrádza projekt elektroinštalácie ani revíznu správu.
