Vhodná podlahová izolácia je neoddeliteľnou súčasťou podlahového vykurovacieho systému. Zateplenie fasád alebo striech je už bežné a všeobecne známe, ale teplo nemusí unikať len týmito miestami. Značné úniky tepla sú aj cez podlahu. Primárnym účelom podlahovej izolácie je znížiť tepelné straty a teda aj účet za vykurovanie a energie. Predovšetkým v zime sa cez podlahu stráca veľa tepla. Najmä v starších budovách sú podlahy izolované len čiastočne alebo vôbec. Výsledkom je, že teplo môže unikať cez podlahu takmer neobmedzene, miestnosť sa dostatočne nevykúri a vaše náklady stúpajú. Inštalácia podlahovej izolácie znižuje celkové prevádzkové náklady za kúrenie. Podlahy tiež majú nezastupiteľnú rolu pri vytváraní komfortu, pocitu bezpečia a súkromia.
Prečo je dôležité izolovať podlahu?
Kvalitná podlahová izolácia prináša viacero kľúčových benefitov:
- Zníženie tepelných strát: Kvalitná podlahová izolácia zabraňuje úniku tepla z interiéru do podložia alebo suterénu, čím udržiava príjemnú teplotu v miestnostiach a znižuje náklady na vykurovanie. Až 15 až 20 % celkových tepelných strát budovy súvisí s únikom tepla od podlahy.
- Zvýšenie energetickej efektivity budovy: Izolovaná podlaha prispieva k celkovej energetickej úspornosti domu. Budova tak spĺňa prísnejšie štandardy na spotrebu energie.
- Zvýšený komfort bývania: Izolovaná podlaha je na dotyk teplejšia, zvyšuje akustický komfort a celkovú pohodu v priestore.
- Predĺženie životnosti stavby: Podlahová izolácia chráni konštrukčné vrstvy pred poškodením a degradáciou, čím predlžuje životnosť celej stavby.
Celkovo podlahová izolácia významne prispieva k úspore energií, zdravšiemu bývaniu a trvácnosti domu.

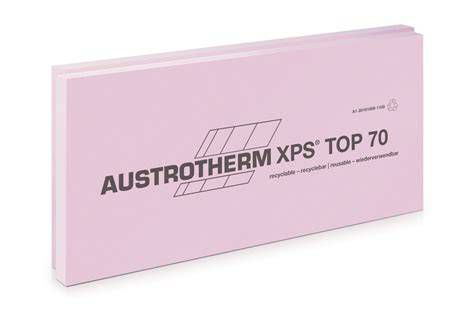

Podlahová izolácia XPS Top 70: Vlastnosti a výhody
Podlahová izolácia XPS Top 70 predstavuje nesmierne dôležitý prvok v skladbe elektrického podlahového vykurovania, najmä v prípadoch, keď je vykurovanie priamo inštalované pod plávajúcu podlahu. Už na prvý pohľad sa môže zdať, že výber podložky je len drobný detail, avšak jej význam je kľúčový z hľadiska dvoch základných aspektov - efektívnosti vykurovania a životnosti samotnej plávajúcej podlahy.
Podlahová izolácia XPS Top 70 je tepelnoizolačný materiál vyrobený z extrudovaného polystyrénu (XPS). Skratka XPS znamená „extrudovaný polystyrén“. Je to tepelnoizolačný materiál, ktorý sa vyrába extrúziou polystyrénu, vďaka čomu má vysokú pevnosť, nízku nasiakavosť a vynikajúce izolačné vlastnosti. Tento typ izolácie má vysokú pevnosť v tlaku, nízku nasiakavosť a veľmi dobré tepelnoizolačné vlastnosti. Ku samotnému XPS sa vždy pridáva číslo, ktoré označuje tvrdosť. Tvrdosť XPS 30 znamená, že extrudovaný polystyrén má pevnosť v tlaku 300 kPa (kilopascalov) pri 10% deformácii. To znamená, že tento materiál znesie záťaž 300 kPa, kým sa nedeformuje o 10 % svojej hrúbky. V prípade XPS Top 70 ide o 700 kPa, čo je v prepočte 70 ton na meter štvorcový. XPS Top 70 je najvyššia rada a tvrdšie resp. odolnejšie XPS sa nevyrába.
XPS Top 70 je určený predovšetkým na izoláciu podláh, kde je potrebná odolnosť voči zaťaženiu, napríklad v obytných, komerčných alebo priemyselných objektoch. XPS 700 je izolačná podložka s uzavretou bunkovou štruktúrou a je odolný voči cyklom zmrazovania a topenia. XPS Top 70 sa najčastejšie používa ako podložka pod vykurovaciu fóliu, ktorá slúži na izoláciu podlahy.
6 bežných typov izolácie na trhu
Porovnanie s inými typmi izolácie
Aby sme lepšie pochopili, aké vlastnosti má ideálna tepelnoizolačná podložka pre podlahové vykurovanie, rozhodli sme sa porovnať dve konkrétne podložky - podložku s hliníkovou vrstvou a podlahovú izoláciu Trivolt XPS Top 70. Tento test nám umožnil bližšie preskúmať ich fyzikálne vlastnosti, predovšetkým tvrdosť, hustotu a tepelnoizolačné schopnosti.
Hlavným rozdielom medzi týmito dvoma typmi podložiek bola ich tvrdosť. Tvrdosť hrá zásadnú úlohu, pretože čím je podložka tvrdšia, tým lepšie dokáže odolávať zaťaženiu a tým dlhšie vydrží plávajúca podlaha bez poškodení. Reflexná podložka, ktorá obsahuje tenkú hliníkovú vrstvu, je charakteristická svojou mäkkou výplňou. Táto mäkkosť môže byť z dlhodobého hľadiska nevýhodou, pretože pri vyššej záťaži, napríklad pri ťažkom nábytku alebo dlhodobom používaní, môže dôjsť k jej deformácii, čo následne negatívne ovplyvní celkovú stabilitu podlahy.
Okrem mäkkej výplne disponuje reflexná podložka aj hliníkovou odrazovou vrstvou, ktorá je navrhnutá s cieľom odrážať teplo smerom nahor, teda do priestoru miestnosti. Táto vrstva teoreticky zvyšuje efektivitu vykurovania, no naše testy ukázali, že jej skutočný prínos je otázny. Naopak, podlahová izolácia Trivolt XPS Top 70 sa vyznačuje vysokou hustotou a tvrdosťou, čo ju robí ideálnou voľbou nielen z hľadiska životnosti, ale aj z hľadiska tepelnoizolačných schopností.
Priebeh a výsledky testu podlahovej izolácie
Aby sme objektívne zhodnotili vlastnosti oboch podložiek, vykonali sme praktický test. Na obe podložky, teda na reflexnú podložku s hliníkovou vrstvou aj na podložku Trivolt XPS Top 70, sme položili rovnakú vykurovaciu fóliu s výkonom 140 W/m². Cieľom bolo overiť schopnosť podložiek izolovať teplo a zabrániť jeho stratám do podkladu. Fólia bola starostlivo zapojená do elektrického obvodu, aby sme dosiahli rovnomerné a rýchle prehriatie oboch testovaných vzoriek.
Počas testovania sme vykurovaciu fóliu prekryli vrstvou styroduru. Táto vrstva mala za úlohu udržať teplo v blízkosti podlahy a minimalizovať tepelné straty smerom nahor, čím sme zabezpečili čo najpresnejšie podmienky na meranie. Celý experiment trval približne 30 minút, po ktorých sme odstránili všetky vrstvy a termokamerou sme detailne analyzovali teplotu podkladu pod oboma typmi podložiek.
Výsledky merania boli jednoznačné. Termokamera ukázala, že reflexná podložka s hliníkovou vrstvou nijako výrazne nezabránila prestupu tepla do podkladu. Hliníková vrstva, ktorá by mala odrážať teplo smerom nahor, nepreukázala očakávaný účinok. Naopak, tenká izolačná vrstva tejto podložky umožnila, aby teplo ľahko prenikalo do spodných vrstiev, čo znamená, že časť energie bola zbytočne stratená. Na druhej strane, podlahová izolácia Trivolt XPS Top 70 dosiahla oveľa lepšie výsledky. Vďaka svojej vysokej hustote a pevnosti dokázala účinne izolovať teplo a minimalizovať jeho prestup do podkladu. Výsledkom bolo výrazne teplejšie vrchné prostredie, čo znamená, že väčšina energie bola využitá na vykurovanie miestnosti, a nie na zbytočné prehrievanie podlahy pod vykurovacou fóliou.
| Vlastnosť | Reflexná podložka s hliníkovou vrstvou | Trivolt XPS Top 70 |
|---|---|---|
| Tvrdosť | Mäkká výplň | Vysoká hustota a tvrdosť |
| Odolnosť voči deformácii | Náchylná na deformáciu pri zaťažení | Vysoká odolnosť, dlhšia životnosť podlahy |
| Tepelnoizolačné schopnosti | Teoreticky odráža teplo, v praxi otázny prínos, teplo uniká do podkladu | Účinná izolácia, minimalizuje prestup tepla do podkladu |
| Praktickosť inštalácie | Dodáva sa v rolke, vydúva sa, sťažuje inštaláciu | Dodáva sa v rovných plátoch, ľahká a stabilná pokládka |
Praktické skúsenosti pri inštalácii a manipulácii
Okrem technických vlastností sme zhodnotili aj praktickosť pri inštalácii oboch podložiek. Reflexná podložka s hliníkovou vrstvou sa ukázala byť menej praktická. Dodáva sa navinutá do rolky, čo pri pokládke spôsobuje problémy. Podložka sa neustále vydúva a je ťažké ju udržať v rovnej polohe. Tento nedostatok sťažuje inštaláciu a predlžuje čas potrebný na prípravu podlahového vykurovania.
Na druhej strane, podlahová izolácia Trivolt XPS Top 70 sa dodáva vo forme narezaných rovných plátov. Tieto pláty sú pevné, stabilné a jednoducho sa kladú na podklad. Vďaka tomu je inštalácia rýchlejšia a výsledná skladba podlahy je presnejšia a stabilnejšia. Inštalácia XPS Top 70 je jednoduchá. Podlahové izolačné dosky sa naukladajú na podlahu miestnosti a na spojoch prelepia lepiacou páskou.
Všetky naše izolačné výrobky možno inštalovať v novostavbách alebo pri renováciách. Použitie tepelnej izolácie s elektrickým podlahovým vykurovaním výrazne znižuje dobu zahrievania a prevádzkové náklady. Systémy podlahového vykurovania vyhrievajú miestnosť oveľa rýchlejšie ako tradičné radiátory s ústredným vykurovaním a vyžadujú si na to menej energie. Tepelná izolácia dramaticky znižuje tepelné straty, udržuje teplo v miestnosti, čím šetrí spotrebu energie aj peniaze. Veríme, že čím hrubšia izolácia pod podlahovým ohrievačom, tým vyššia je energetická účinnosť, avšak hrubšia izolácia ovplyvní výšku podlahy. Naše izolačné výrobky sú vhodné na použitie so všetkými podkladmi a možno ich použiť so všetkými povrchovými úpravami podláh. Niektoré systémy podlahového vykurovania vyžadujú na úspešné riešenie vykurovania špecifickú kombináciu izolácie a príslušenstva. Pri použití v starších objektoch s vysokou úrovňou tepelných strát nemusí podlahové vykurovanie s izoláciou poskytovať potrebný tepelný výkon na dosiahnutie optimálneho komfortu.

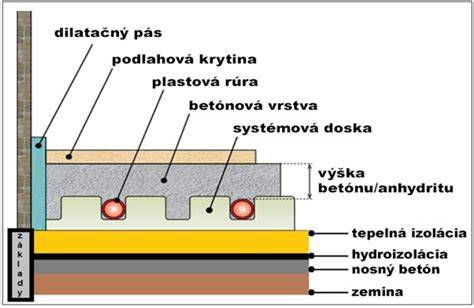

Skladba podlahy a komponenty podlahového vykurovania
Špecifiká spodnej konštrukcie sú pri pokládke podlahového kúrenia zásadné. Bežne sa v novostavbách používa vrstva 10 až 15 cm napríklad extrudovaného polystyrénu. No pri rekonštrukciách v mnohých prípadoch nie je možné tak výrazne zdvihnúť podlahu. Pre takéto prípady nájdete v našej ponuke tenké podlahové izolácie určené na pokládku priamo pod vykurovacie rohože/vodiče. odborníci odporúčajú použiť aj prídavnú izoláciu - v obľube je tvrdý polystyrén.
Roznášacia vrstva (poter nad podlahové kúrenie)
Liata podlaha - anhydritová alebo betónová. Normová hodnota hrúbky cementového poteru vrátane uloženej vykurovacej rúrky je 65mm. V zásade platí, že prekrytie trubky by malo byť aspoň 45mm, čiže napr. pri použití systémovej dosky s výstupkami sú do hrúbky 65mm zarátané už aj samotné výstupky s uloženou rúrkou. Myslite na to, že poterom dorovnávame aj prípadné nerovnosti podkladu, takže jeho hrúbku svojvoľne nezmenšujte, aby sa nestalo, že v určitých miestach nebude krytie dostatočné.
Pokiaľ už teraz viete, že nemáte dostatočnú konštrukčnú výšku na plnohodnotnú skladbu podlahového kúrenia, je možné cementový poter zameniť za anhydritový. Pri týchto poteroch platí, že minimálne krytie by malo byť aspoň 35mm, vzhľadom na množstvo výrobných procesov však odporúčame celkovú hrúbku prekonzultovať priamo s dodávateľom anhydritových poterov. Základné rozdiely medzi klasickým cementovým poterom a anhydritovou zmesou sú hlavne v prestupe tepla. Anhydrit nám umožní rýchlejší nábeh podlahovky (to má význam hlavne vtedy, keď riešime aj zónovú reguláciu v každej miestnosti), má lepšiu elasticitu a menšie nároky na konštrukčnú výšku.
Tepelná izolácia a systémové dosky
Nie je náhodou, že takmer všetky systémové dosky pre podlahové kúrenie sa dodávajú v hrúbke 30mm. Táto hrúbka a z nej vyplývajúci tepelný odpor totiž zodpovedá minimálnej normovej hodnote 0,75 W/m2.K medzi vykurovanými priestormi, zabezpečí smer tepelného toku podlahového kúrenia smerom nahor a navyše pri použití polystyrénu EPS-T s útlmom kročajového hluku, pri hrúbke 30mm je zabezpečený útlm požadovaných 28dB. Izolácia - zvyčajne ju tvoria dosky z polystyrénu. Pokiaľ sa bavíme o spodnom podlaží nad zeminou, platí preň od 1.1.2021 hodnota tepelného odporu 2,50 W/m2.K. Z tejto hodnoty vieme zjednodušeným výpočtom určiť minimálnu hrúbku polystyrénu (EPS), ktorá je 100mm. Použijeme teda 30mm systémovú dosku a podložíme ešte 70mm prídavnej izolácie.
Pokiaľ nechceme systémovú dosku vôbec použiť, je potrebné akceptovať tieto minimálne hrúbky 30 resp. 100mm a nahradiť ich stavebným polystyrénom EPS určeným pre podlahové systémy, tzn. odolávajúcim zaťaženie minimálne 100kPa. Takýto polystyrén sa označuje EPS100 (tvrdený styrodur označujeme XPS a zväčša odoláva zaťaženiu 300kPa a viac).
Systémové dosky z hľadiska funkčnosti a typu montáže delíme na systémové dosky s výstupkami a tzv. systémové dosky tacker. Kým pri prvej je vykurovacia trubka vtláčaná priamo medzi výstupky, pri druhom type je doska rovná a prichytávame rúrku príchytkami. Z hľadiska materiálu ich najčastejšie delíme na dosky z materiálu EPS bez kročajovej izolácie a EPS-T s kročajovou izoláciou.
Prídavná tepelná izolácia
Ako som spomenul už vyššie, platí zásada, čím viac tepelnej izolácie, tým lepšie. Pri podlahovom kúrení je ideálna hrúbka izolačnej dosky 58 mm a hore patrí aspoň 50 mm betónu. Počítajte teda po dokončení inštalácie s menšou výškou miestnosti, pretože podlahové vykurovanie potrebuje o niečo vyššiu výšku podlahy. Keď si zrátame minimálne hrúbky vrstiev podlahovej krytiny 15mm + poter 65mm + systémová doska 30mm, dostaneme výslednú hrúbku 110mm, čo je vlastne minimálna výška podlahy pre podlahové kúrenie medzi vykurovanými priestormi. Na prízemí k tomu musíme pridať min.
Hrúbky izolácie boli aktualizované podľa požiadaviek normy STN 73 0540-2 z odporúčaných na aktuálne normalizované (požadované) hodnoty podľa prílohy A. Tieto hodnoty budú v platnosti aj po roku 2020, pretože tzv. cieľová hodnota je v našom prípade zhodná s aktuálne normalizovanou.
Pozor, práve do tejto vrstvy prídavnej izolácie ukladáme i ďalšie inštalačné rozvody od vodoinštalácií, rozvodov kúrenia k rozdeľovačom až po kanalizáciu. Hlavne odpadové rúry vzhľadom na svoju hrúbku bývajú častokrát problém, preto s nimi treba od začiatku rátať a určiť hrúbku vrstvy prídavnej izolácie takú, aby prekryli aj najvrchnejšiu časť inštalácií. Netreba tiež zabúdať na prípadné križovanie rúrok, resp. častý prípad križovania vodovodu a elektroinštalácií. Samotné inštalácie je pritom potrebné uložiť čo najúspornejšie.
Na prízemí kladieme polystyrén na hydroizoláciu. Tá je zo živičného materiálu a neodporúča sa priamy styk týchto dvoch materiálov, pretože časom môže dôjsť k znehodnoteniu polystyrénu. Oddeľte ich určite fóliou.
Univerzálna 3v1 podložka pod plávajúce podlahy na podlahové vykurovanie (vykurovacie vodiče a rohože) inštalované v betóne / lepidle. Podložka s hrúbkou 2 mm pod plávajúce podlahy spĺňa funkciu parozábrany, izoluje voči krokovému a akustickému hluku a má vysokú tepelnú vodivosť. Pri elektrickom podlahovom kúrení pod dlažbu sa pre rýchlejší nábeh teplej podlahy a teploty v miestnosti inštalujú tvrdené dosky o hrúbke 6 a 10 mm, ktoré majú povrchovú úpravu. Pri štandardnej skladbe podlahy bez izolácie prehreje vykurovacia rohož dlažbu cca. za 45 - 60 minút. Vďaka tvrdenej izolačnej doske viete túto dobu ohrevu významne skrátiť. Tvrdený polystyrén sa využíva pre kúrenie na betónový základ, je vhodný pod vykurovacie rohože, vykurovacie fólie a vodiče. Pri použití pod vykurovacie rohože a vodiče je polystyrén potrebné vystužiť sklotextilnou mriežkou a lepidlom.
Vykurovacie vodiče do poteru sa inštalujú na polystyrén a oddeľuje ich iba separačná fólia, ktorá nemá funkciu odrazu tepla, ako si mnohí myslia kvôli jej striebornej farbe, ale zabraňuje kontaktu polystyrénu a betónu. Izolačná podložka z expandovaného polystyrénu pod plávajúce podlahy, parkety dokáže odstrániť miestne nerovnosti do 3,5 mm pri hrúbke podložky 5 mm. Parozábrana je fólia PE, ktorá sa používa pod laminátové a drevené plávajúce podlahy, na miestach, kde je riziko vzniku vodných pár ako sú napríklad čerstvé, alebo aj staršie betónové čí anhydridové potery.
Podlahová krytina nad podlahovým kúrením
Podlahovú krytinu nemusíte pred samotnou inštaláciou na podlahové kúrenie nijako špeciálne ošetriť. Dôležitý je však výber konkrétnej podlahy tak, aby zvládala nároky na podlahové kúrenie.
Drevené parkety nad podlahovým vykurovaním
Na nášľapnú vrstvu nám stačí rezervovať 10mm. Vo väčšine prípadoch je táto hrúbka dostačujúca, samozrejme pokiaľ si vyberiete podlahu masívnejšiu použite jej skutočnú hrúbku. Ak ešte nemáte krytinu vybratú, rezervujte si radšej 15mm. Nebojte sa použiť pre podlahovku drevené parkety, pokiaľ sú lepené, tak majú lepší prestup tepla ako napr. laminátová podlaha uložená na podložke, ktorá je nežiadúcim izolantom. Z hľadiska prestupu tepla je na tom najlepšie keramická dlažba, najhoršie plávajúca podlaha s použitím penovej podložky. Pozor, termín plávajúca podlaha je v stavebníctve používaný vtedy, keď obsahuje vo svojej skladbe aj zvukovo-izolačnú vrstvu. Čiže plávajúca podlaha môže byť drevená aj laminátová. Podložka pod vinylové podlahy v hrúbke 1,6 mm zvyšuje komfort užívania podlahy a taktiež zaisťuje krokovú aj zvukovú izoláciu. Vďaka proti sklznému účinku pomáha k väčšej stabilite a odolnosti vinylovej plávajúcej podlahy.
Príprava a testovanie pred pokládkou
Ako sme si povedali na začiatku, podklad na inštaláciu podlahového vykurovania musí byť vyrovnaný, očistený a vysušený. Hneď ako máte povrch takto pripravený, položíte naň nepriepustnú fóliu, nasleduje polystyrén, a potom ukladáte vrstvu fólie s kotevnou sieťou na upevnenie rúrok. Potom nasleduje pokládka izolačného materiálu, ani tu nezabúdajte na hrany na stene. Po klasickej izolácii nasleduje tá reflexná, k nej sa najčastejšie používa hliníková fólia. Dilatačný pás inštalujte po celom obvode každej miestnosti s podlahovým teplovodným kúrením, totiž zabraňuje praskaniu a poškodzovaniu poterovej dosky v čase, keď je podlahové kúrenie zapnuté.
Musíte vykonať vykurovaciu skúšku podlahy. Je to de facto test fungovania celého vykurovacieho systému. Vďaka tejto skúške zistíte, či sa podlaha zahreje všade tam, kde chcete, a na správnu teplotu. Celý tento proces testovania trvá niekoľko dní a vykonáva sa mesiac pred pokládkou podlahovej krytiny. Vlhkosť cementového poteru nesmie pred inštaláciou samotnej podlahy prekročiť 1,64 % CM. Pri inštalácii na podlahové kúrenie musí byť vykurovací systém vypnutý 48 hodín pred a 48 hodín po inštalácii vinylových dielcov.
