Izolácia potrubí pre rekuperáciu: Komplexný sprievodca

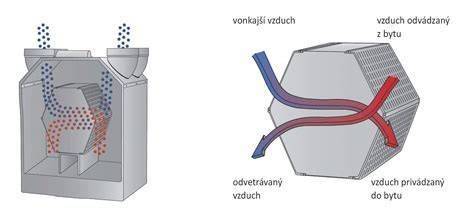

Potrubia pre rekuperáciu sú základným prvkom každého rekuperačného systému - cez ne totiž prúdi čerstvý aj odpadový vzduch medzi jednotlivými miestnosťami a samotnou jednotkou. Tieto potrubia musia byť odolné, tesné a čo najviac optimalizované na tichý prenos vzduchu. Správne navrhnuté a uložené potrubie zabezpečí rovnomerné vetranie a výrazne znižuje hluk aj tepelné straty. Sú vhodné do rodinných domov, bytov aj komerčných priestorov.

V domácnostiach sa najčastejšie používajú plastové alebo hliníkové potrubia, ktoré sa ľahko inštalujú a sú hygienicky nezávadné. Potrubia úzko súvisia aj s príslušenstvom k rekuperácii, ako sú distribučné boxy, tlmiče hluku či spätné klapky. Pre efektívnu montáž je vhodné využiť kvalitné montážne príslušenstvo a tepelnú izoláciu, ktorá bráni kondenzácii vlhkosti.

Význam a typy izolácie vzduchotechnického potrubia

Izolácia na vzduchotechnickom potrubí plní funkciu tepelnú, protipožiarnu a akustickú. Všetky časti inštalácie v nevykurovaných priestoroch izolujte minerálnou vatou s minimálnou hrúbkou 3 cm. Táto izolácia je postačujúca pre potrubia kúrenia a teplej vody, zariadenia na ohrev vody, zásobníky a zásobné nádrže.

Tepelná izolácia

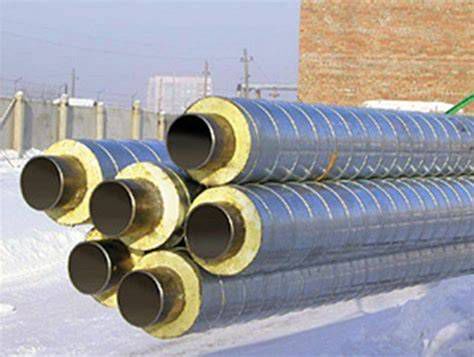

Kvalitná tepelná izolácia bráni kondenzácii vlhkosti v potrubí. Vhodnými materiálmi na vykonávanie izolácií kruhového potrubia sú lamelové pásy ORSTECH LSP, prípadne tiež izolačné návleky TERMOSLEEV alebo kaučukové izolácie K-FLEX. Pre zateplenie potrubia použijeme puzdro s polepom, ktoré je na pozdĺžnom spoji opatrené presahom fólie, so samolepiacou páskou pre dokonalé uzavretie puzdra.

Izolačné puzdrá po aplikácii na potrubie odporúčame v priečnom smeru (po obvode) stiahnuť hliníkovou samolepiacou páskou alebo omotať drôtom. Lamelové rohože sa používajú hlavne na zateplenie potrubí väčších priemerov. Vďaka usporiadaniu vlákien kolmo k povrchu majú tieto rohože vysokú pevnosť v tlaku a umožňujú prenos zaťaženia do podpory. V prípade ich použitia tým odpadajú tepelné mosty, spôsobované podpornými konštrukciami, ktoré sú nutné pri použití rohoží na drôtenom pletive. Po odrezaní potrebnej dĺžky je rohož na pletive tesne navinutá na potrubie. Čelné plochy by mali byť v tesnom kontakte, aby nevznikali medzery. U viacvrstvového prevedenia sa škáry presádzajú. Jednotlivé rohože sa pre dokonalú tesnosť zateplenia potrubia bez energetických strát spájajú viazacím drôtom. Ak sa na upevnenie použijú drôtené háčiky, smú byť navzájom vzdialené max. 150 mm. Každý háčik by mal na oboch stranách presahovať najmenej cez tri oká. K provizórnemu uchytenie lamelových rohoží možno používať samolepiace hliníkové pásky.

Všetky typy opláštenia potrubí by mali umožňovať tepelnú rozťažnosť potrubia, nesmie byť teda spojené napevno. Koeficient tepelnej rozťažnosti hliníka je približne dvakrát vyššia ako u ocele. Povrchová teplota plášťa je zvyšovaná priamym slnečným žiarením a znižovaná za dažďa a chladného počasia. Preto dochádza k veľkým tepelným rozťažnosti medzi potrubím a plášťom.

Požiarna izolácia

Vzduchotechnické potrubie je dnes súčasťou celej rady objektov, najmä sa jedná o stavby určené pre širokú verejnosť, kde je väčšia koncentrácia ľudí a preto aj zvýšené požiadavky na ochranu proti šíreniu požiaru vzduchotechnickým potrubím. K protipožiarnu izoláciu vzduchovodov sa najčastejšie používajú výrobky z kamennej vlny, pretože tá je nehorľavá s bodom topenia vyšším ako 1000°C. Z požiarneho hľadiska sú výrobky Isover jedným z najbezpečnejších materiálov, konštrukcie takto chránené majú vyššiu požiarnu odolnosť.

Systémy potrubí pre rekuperáciu

Základnou otázkou je, aký systém rekuperácie zvolíte. V závislosti na tom, aké máte priestorové možnosti stavby, sa zvolí veľkosť potrubia a s tým súvisiaci materiál. V našej ponuke nájdete riešenia vhodné aj pre náročnejšie projekty či nízkoenergetické stavby. Množstvo materiálov na vedenie vzduchu v rodinných domoch pribúda, preto sme pre Vás pripravili základný prehľad, čo od jednotlivých typov potrubí očakávať.

FlexPipe systém

FlexPipe systém so svojou hviezdicovou štruktúrou a prepracovanosťou detailov všetkých komponentov sa dostal na popredné miesto spomedzi ostatných systémov. Jeho jedinečné vlastnosti ho predurčili na to, aby sa stal najvyhľadávanejším systémom pre rodinné domy a byty. Umožňuje jednoduchý návrh, reguláciu, montáž aj čistenie systému vetrania. Jednoducho sa prispôsobuje rôznym situáciám na stavbe a vďaka svojim rozmerom minimalizuje zmenšenie svetlej výšky obytného priestoru potrebnej na jeho inštaláciu.

Materiál a vlastnosti: Potrubie FlexPipe je vyrobené z fyziologicky a toxikologicky nezávadného nerecyklovaného polyetylénu PE-HD. Jeho povrch je antistatický a antibakteriálny, bez zápachov a emisií. Nízke tlakové straty pre hladký vnútorný povrch a minimum tvaroviek znižujú spotrebu energie ventilátorov. Prenos zvukov medzi miestnosťami cez potrubie (tzv. telefonický hluk) nie je možný kvôli hviezdicovej štruktúre potrubného systému a vnútorne izolovaným rozdeľovacím krabiciam.

Rozmery a prietok: FlexPipe je dodávaný v kruhovom priereze v dvoch rozmeroch: s vonkajším priemerom 75 a 63 mm, a v oválnom priereze s rozmermi 51 x 114 mm. Dodáva sa v dvoch veľkostiach: s vonkajším priemerom 75 mm (FRS 75) pre objemový prietok vzduchu do 30 m3/h a s vonkajším priemer 63 mm (FRS 63) pre objemový prietok vzduchu do 20 m3/h. Novinkou je oválny tvar s rozmermi 51 x 114 mm (FRS 51) pre objemový prietok vzduchu do 30 m3/h.

Inštalácia: Montáž je jednoduchá a rýchla, s minimom zbytkového materiálu a s minimálnym počtom komponentov. Kruhový tvar je vhodný aj pre zalievanie do železobetónu. Oválny tvar je vhodný na montáž v rámci podlahovej izolácie. Flexibilné potrubia sa prispôsobia každej stavbe aj na ťažko prístupných a komplikovaných miestach. Potrubie FlexPipe je možné zaliať priamo do betónu, umiestniť ho do tepelnej izolácie alebo do sadrokartónového podhľadu, prípadne ho zasekať do stien. Dodáva sa v 50 m roliach, čo minimalizuje počet spojov na potrubnej trase. Všetky spoje sa vykonávajú s tesniacimi prsteňmi zaručujúcimi krytie IP 66.

Čistenie: Jednoduché čistenie FlexPipe systému ho robí hygienicky optimálnym riešením aj z dlhodobého hľadiska. Špina sa na hladkom antistatickom vnútornom povrchu kruhového prierezu bez tvaroviek ukladá minimálne. FlexPipe potrubie zostáva dlhšie čisté, ako iné typy potrubí. No po niekoľkých rokoch prevádzky sa predovšetkým odvodné potrubia zanesú prachom. Vtedy užívatelia ocenia nespornú výhodu FlexPipe spočívajúcu v jednoduchom, dôkladnom a rýchlom čistení. Postačujú dva prístupové otvory do potrubí, ktoré sú integrované v rozdeľovacích krabiciach v technickej miestnosti. Sada na čistenie potrubia sa dá zapožičať alebo zakúpiť v Centre rekuperácie.

LUFTOMET® Flat kolekcia

Edícia Flat je ideálna pre rekonštrukcie a drevostavby rodinných domov, kde treba riešiť minimálne priestorové požiadavky na ventilačné potrubie. Zároveň ponúka skvelé estetické riešenie vďaka mnohým tvarovým aj materiálovým variáciám. Boxy kolekcie LUFTOMET® Flat sú kompatibilné s plastovým potrubím 90 mm. Produkt je kompatibilný s potrubím rovnakého rozmeru značiek: Dalflex, ComfoTube, ED-FLEX, ROZ-DUOTEC, Ubbink Air Excellent, Klimaflex, Octopus AE48c, HEATTPEX Aria, Kermi x-well, FLXP, Atera GreenPipe, Lindab.

Jednotlivé typy boxov LUFTOMET® Flat:

• HORIZONTAL - PRE KASTLÍKY ALEBO FALOŠNÉ TRÁMCE: potrubie vedené rohom miestnosti pod stropom sa oplášti. Celková veľkosť vzniknutého kastlíka zo sadrokartónu je iba 186,3 x 146,0 mm.
• DIRECT - PRE MIESTNOSTI BEZ PODHĽADU: potrubie je vedené pod stropom vo vedľajšej miestnosti. Spodná hrana potrubia v 111 mm pod nosnou konštrukciou stropu zaistí estetické umiestnenie obdĺžnikovej mriežky 10 mm pod strop.
• VERTICAL - PRE PREDSTENY A PRIEČKY: potrubie je vedené zvisle, všetko je možné osadiť do priečky 125 mm (dvojitý profil CW 50).

Montáž boxov LUFTOMET® Flat: Box sa spojí s flexibilným potrubím podľa nasledujúcich krokov:

1. Potrubie odrežte medzi rebrami.
2. Nasaďte tesniaci krúžok medzi prvé a druhé rebro potrubia a nalubrikujte.
3. Box nasuňte na potrubie a zastrčením aretačného krúžku do otvorov zaistite pozíciu.
4. Potrubie zafixujte pomocou držiaka k stene.
5. Box zaslepte vsuvkou do potrubia 90 mm (nie je súčasťou dodávky).

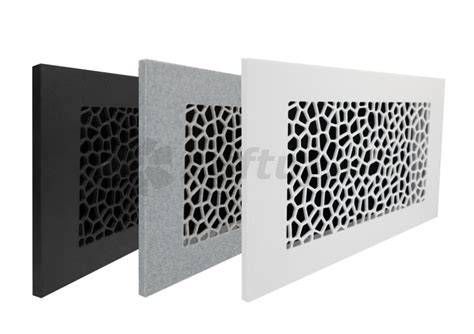

Pri inštalácii sadrokartónovej priečky osaďte LUFTOMET® Flat box tak, že široký lem boxu sa oprie o zadnú nepohľadovú stranu sadrokartónu. Golier boxu potom prechádza otvorom v stene sadrokartónu. Po finalizácii priečky (náter a pod.) inštalujete mriežku FLAT a INSET. Mriežky LUFTOMET® Flat sú dodávané vždy s INSETOM, ktorý sa vloží do boxu (LF-PB-*). INSET sa následne spojí cez sadrokartónovú dosku s boxom pomocou štyroch skrutiek. Samotná dizajnová mriežka sa pripevní k INSETU buď mechanicky (kovové mriežky) alebo pomocou magnetov (plastové mriežky).

Tradičné SPIRO potrubia a ich špecifiká

Tradičný systém spočíva v tom, že 3m dlhé SPIRO potrubia sú krátené a spájané systémom tvaroviek s gumovým tesnením. Tento systém sa často používa v priemysle a iných odvetviach, kde sú žiadané väčšie prietoky a priemery. Od jednotky je vedený vzduch do obývaných miestností obvykle cez ohybný tlmič hluku a potrubím SPIRO do rozdeľovacieho (=rozvádzacieho, distribučného) boxu. Tento distribučný box rozdelí vzduch do jednotlivých plastových potrubí s vonkajším priemerom 75 mm alebo 90 mm.

Nevýhody SPIRO systému v domácnostiach:

• Presluchy: Hluk sa týmto systémom šíri nekontrolovane z izby do izby, použitie preslýchových tlmičov hluku je kvôli čisteniu a tlakovým stratám limitované.
• Vysoká zástavbová výška: Pri kruhových prierezoch, samotné potrubie má v rodinných domoch priemer najčastejšie 125mm alebo 160 mm + vyžaduje priestor na kotvenie a dlhšie tvarovky pre vyústenie.
• Neľahké čistenie: U tohto systému sa obvykle tvarovky spájajú s potrubím pomocou skrutiek. Pri čistení systému sú potom tieto skrutky zdrojom problémov. Navyše každý spoj zvyšuje riziko hromadenia prachu a pod. v potrubí.
• Regulácia: Je možné zaistiť pomocou klapiek, ku ktorým však je nutný prístup.

Výber potrubia pre rekuperáciu: Kľúčové faktory

Na čom záleží pri výbere potrubia? Materiál, hygiena (plesne, baktérie, …), tlakové straty, možnosti čistenia, vedenie hluku, presluchy atď. Z vyššie uvedenej tabuľky (ktorá bude nasledovať) je zrejmé, že súčasným lídrom v materiáloch pre rozvody vzduchu v rodinných domoch sú dvojplášťové plastové potrubia s vnútornou hygienickou vložkou, ktorá obsahuje aditíva. Vďaka týmto prísadám je ochrana nielen antibakteriálna, protiplesňová, protiriasová a protihubová, ale chráni aj proti mikróbom a E. coli. My používame iba antibakteriálne potrubia na rozvod vzduchu v rekuperácii.

Porovnanie flexibilných potrubí DN75 a DN90

Používajú sa dva základné typy potrubia, DN75 a DN90. Konštrukčne aj vzhľadovo sú tie isté, líšia sa len rozmermi. Flexibilné potrubia sa líšia farbou. Farba je to vlastne marketingové odlíšenie, nič viac.

Najľahšie sa montujú plastové flexibilné potrubia. Voľte antibakteriálne - zvyčajne sú zelené alebo biele. Konštrukčne, rozmerovo, dokonca aj materiálovo sú totožné potrubie s antibakteriálnym potrubím často modrej farby, avšak vnútorná strana je bez dôležitých antibakteriálnych a protiplesňových prímesí. Tmavočervené potrubia sú tvarovo aj vzhľadovo také isté ako potrubia určené na rozvod vzduchu, avšak pozor!

Praktické tipy pre montáž a údržbu rekuperácie

Montáž rekuperácie svojpomocne je náročná, ale zvládnuteľná úloha. Kľúčom k úspechu je dôslednosť, presnosť a dodržanie technologického postupu. Odporúčame pozrieť si naše montážne video, ktoré Vám v priebehu niekoľkých minút povie všetky dôležité informácie, ako začať s rekuperáciou od A po Z. Tento zjednodušený, ale kompletný návod Vám ozrejmí Vaše otázky.

Umiestnenie rekuperačnej jednotky a rozdeľovačov

Či už máte rekuperačnú jednotku vo vyhotovení na stenu, alebo na strop, snažte sa ju umiestniť do teplého priestoru. Ideálne do viac ako 15°C. Nechajte okolo nej dostatok miesta na zapojenie a neskoršiu údržbu. Montáž rekuperácie sa odvíja od rozdeľovačov. Existujú dva základné typy rozdeľovačov na rozvody vzduchu. Jedným typom je rozdeľovač s výhodou nízkej výšky cca 10 cm, ideálne umiestniteľný nad rekuperačnú jednotku alebo v bezprostrednej blízkosti jednotky. Nezabudnite, do rozdeľovača vedie potrubie DN 160 a viac. Toto potrubie musíte niekam umiestniť. Druhý typ rozdeľovača má výhodu, že všetky potrubia systému sa pripájajú z jednej strany, čo znamená, že montáž rekuperácie je jednoduchšia. Umiestnenie je priamo nad rekuperačnú jednotku alebo stenu alebo v bezprostrednej blízkosti jednotky.

Vedenie a izolácia potrubia

Výberom vhodnej trasy potrubia je montáž rekuperácie jednoduchšia, čím ušetríte množstvo práce sebe, alebo montážnikom. Vyhnite sa vedeniu potrubia cez chladné miesta, keď to inak nejde dôkladne ich tepelne zaizolujte. Najdôležitejšie je umiestniť prívody a odvody do správnych miestností. Do pobytových miestností patrí prívod vzduchu a do miestností kde vzniká vlhkosť a škodliviny patrí odvod vzduchu. V miestnosti je takmer jedno kde výustky dáte. Hlavný prívod aj odvod vzduchu smerom von musí byť tepelne zaizolovaný. Najčastejší je priemer potrubia DN160 + izolácia. Voľte čo najkratšie trasy.

Ak sú podobne dlhé trasy, nie je zvyčajne čo regulovať. Ak sú rozdielne, na menších musíte zvýšiť tlakovú stratu napr. na výustke v miestnosti, dlhšie trasy necháte otvorené čo najviac.

Údržba rekuperačného systému

Rekuperácia je takmer bez údržby. Musíte robiť len pár vecí - pravidelne čistiť a meniť filtre, občas vyčistiť sifón na odvod kondenzátu inak sa upchá a takmer nikdy nemusíte čistiť výmenník ani ventilátory. Boxy pripevnite k nosným trámom pomocou kotiev Ø6-8 mm. KLO boxy pre štrbinový anemostat umiestnite podľa projektu. V prípade kolízií s inými inštaláciami ich môžete primerane posunúť. Pri viacerých rozdeľovacích skrinkách ich prepojte pomocou T-kusov. Na všetky výstupy z rekuperačnej jednotky (prívod, odvod, čerpanie, výfuk) pripojte približne 1 meter flexibilného potrubia. Ideálne je nastavenie pomocou anemometra.

Rekuperácia nie je luxusný doplnok. Je to prvok ktorý Váš dom zmení na príjemnú a komfortnú zónu. Nebojte sa uvažovať nad vetraním s rekuperáciou. Správnym výberom dosiahnete kvalitný výsledok s priaznivou cenovkou. Naše ďalšie služby sú pre Vás k rekuperácii za zvýhodnenú cenu. Rekuperácia je ideálny doplnok aby Váš dom získal hodnotenie do energetickej triedy A0. Ročne spravíme stovky posudkov. Sme špecialisti na spracovanie energetických certifikátov. Energetický certifikát k rekuperácii od nás získate za zvýhodnenú cenu.
