Meranie izolačného odporu v nízkonapäťových (NN) sieťach je dôležitou časťou údržby elektrických inštalácií a zariadení v domácnostiach, priemysle, komerčných budovách a iných miestach, kde sa používajú nízkonapäťové elektrické systémy. Izolácia je ochrana zariadenia pred prechodom elektrického prúdu cez neho. Izolačný odpor je najzákladnejším indexom izolácie elektrických zariadení a elektrických obvodov. Izolačný odpor sa definuje podľa STN 34 6460 ako pomer konštantného jednosmerného napätia pripojeného na vybitú izoláciu a prúdu, ktorý preteká izoláciou v dohodnutom čase. Všeobecne sa určuje hodnota odporu po 1 minúte od priloženia napätia predpísanej veľkosti. Počas prevádzky elektrických inštalácií je ich izolácia a konštrukcia vystavená pôsobeniu tepla, starnutiu a opotrebovaniu. To všetko sa negatívne prejavuje na výkone zariadenia, preto je dôležité z času na čas zmerať izolačný odpor káblov.
Prečo je meranie izolačného odporu kritické?
Meranie izolačného odporu v sieťach NN je kritickým aspektom pre bezpečnú a spoľahlivú prevádzku elektrických systémov. Izolačný odpor je dôležným ukazovateľom odrážajúcim izolačné vlastnosti drôtených a káblových výrobkov, ktorý úzko súvisí s elektrickou pevnosťou, dielektrickými stratami a postupným opotrebením izolačných materiálov v pracovných podmienkach. Nízka izolačná hodnota kábla je bežným problémom, ktorý môže viesť k poruchám vodičov a bezpečnostným rizikám. Ak je kábel alebo vodič poškodený, elektrická inštalácia sa počas prevádzky stáva nebezpečnou. Napokon môže vodič alebo kábel vznietiť a spôsobiť požiar. Meranie je potrebné na identifikáciu poškodenia zariadenia vopred. Monitorovaním izolačného odporu v priebehu času môžete zistiť akékoľvek zmeny alebo degradáciu v izolácii a prijať preventívne opatrenia skôr, ako dôjde k zlyhaniu. Pravidelné testovanie izolácie odporu je nevyhnutné na udržanie bezpečnosti a spoľahlivosti riadiaceho kábla izolovaného XLPE.
Hlavné faktory ovplyvňujúce izolačný odpor
Izolačný odpor sa mení v priebehu času. To je ovplyvnené procesmi starnutia izolácie, mechanickým poškodením a environmentálnymi faktormi (vlhkosť, teplota).
- Vlhkosť: Vlhkosť v izolačnom materiáli vytvorí vodivú cestu, čo vedie k nízkym izolačným hodnotám. Izolátor môže absorbovať vlhkosť v rôznej miere, hlavne v závislosti od jeho typu.
- Teplota: Keď je izolačný materiál kábla vystavený prostrediu s vysokou teplotou, chemické väzby v izolačnom materiáli sa prerušia a vytvoria sa voľné elektróny. Izolačný odpor klesá so zvyšujúcou sa teplotou, ale tieto zmeny majú rôznu mieru v závislosti od typu izolátora.
- Mechanické poškodenie: Stláčanie, roztrhnutie a opotrebovanie môžu viesť k prasklinám a defektom v izolačnom materiáli.
- Kvalita a dizajn: Izolačné materiály nízkej kvality alebo neprimeraná konštrukcia kábla negatívne ovplyvňujú izolačný výkon.
- Dĺžka kábla: Čím dlhší kábel, tým nižší odpor.
- Testovacie napätie a čas merania: Výsledok merania izolačného odporu je tiež ovplyvnený napätím a trvaním merania. Keďže prúd úniku nie je v celom rozsahu úmerný napätiu, izolačný odpor najprv klesá pomerne rýchlo, potom pomalšie až do stabilizácie. Po prekročení určitého napäťového prahu charakteristického pre konkrétny izolátor však dôjde k prierazu a hodnota izolačného odporu rýchlo klesne.
Vzorec pre rezistivitu a odpor, vodivosť, teplotný koeficient, fyzikálne úlohy
Zhrnutie vplyvu faktorov:
Pre lepšie pochopenie vplyvu rôznych faktorov na izolačný odpor káblov uvádzame prehľad v tabuľke:
| Faktor | Vplyv na izolačný odpor |
|---|---|
| Zvýšená teplota | Koeficient izolačného odporu klesá |
| Vysoká vlhkosť | Zvyšuje sa povrchový únik a vodivosť |
| Dĺžka kábla | Čím dlhší kábel, tým nižší odpor |
Metodika merania a diagnostické nástroje
Aby bolo možné zmerať izolačnú vrstvu elektroinštalácie, je potrebné mať špeciálne zariadenia nazývané megohmmetry alebo izolačné testery. Tieto zariadenia generujú meracie napätie a merajú prúd prepojený cez izoláciu. Meranie sa zvyčajne vykonáva pri jednosmernom napätí (DC). Tester izolácie, známy aj ako megohmmeter alebo Megger, je špeciálne navrhnutý na meranie hodnoty vysokého odporu. Bohužiaľ, bežný ohmmeter alebo multimeter nie je dostatočný na vykonanie merania izolačného odporu.
Prehľad postupu merania
Pri testovaní izolačného odporu je dôležité dodržiavať pokyny výrobcu a použiť vhodné testovacie zariadenie. Pre meranie izolačného odporu izolovaného kábla je dôležité dodržať nasledujúce kroky:
- Izolovať kábel: Uistite sa, že kábel je úplne odpojený od všetkých zdrojov energie a iných elektrických zariadení. Skontrolujte, či je ovládací kábel úplne odpojený od akéhokoľvek zdroja napájania. Pri meraní izolačného odporu kábla by sa mal odpojiť napájací zdroj a strana zaťaženia.
- Vyčistite konce kábla: Na odstránenie akýchkoľvek nečistôt, prachu alebo vlhkosti z koncov kábla použite čistú, suchú handričku.
- Nechajte kábel dosiahnuť okolitú teplotu: Ak bol kábel nedávno nainštalovaný alebo vystavený extrémnym teplotám, pred vykonaním merania ho nechajte dosiahnuť teplotu okolia. Pred začatím práce musíte odmerať teplotu okolia. Ak má káblové vedenie počas mrazu častice vody, premení sa pod vplyvom mrazu na ľad a ľad je dielektrikum, ktoré nemá vodivosť.
- Pripojte testovacie vodiče: Pripojte jeden test vedenia k vodiču testovaného kábla a druhý test vedie k izolácii kábla. Skúšobné vedenie: Používajú sa na pripojenie testera izolácie odporu s testovaným káblom.
- Vyberte príslušné testovacie napätie: Pozrite si pokyny výrobcu pre tester na izolačný odpor, aby ste vybrali vhodné testovacie napätie pre testovaný kábel. Kontrola a nastavenie parametrov obvodu (hlavne napätie).
- Merať: Stlačte tlačidlo testu na testere izolácie odporu a počkajte, kým sa meranie stabilizuje. Hodnota odporu izolácie sa zobrazí na obrazovke testera. Odčítanie hodnôt až po stabilizácii šípky zariadenia.
- Opakujte meranie: Opakujte proces merania pre každý vodič v kábli a v prípade potreby pre rôzne časti kábla.
- Vypracovanie protokolu: Vypracovanie protokolu na meranie odporu izolácie káblov.
Vzorec pre rezistivitu a odpor, vodivosť, teplotný koeficient, fyzikálne úlohy
Typy meraní izolačného odporu:
- Bodové meranie: Zahŕňa vykonanie niekoľkých meraní v rôznych častiach izolácie. Po vykonaní meraní by sa mali všetky výsledky korigovať v závislosti od teploty.
- Meranie ako funkcia času: Tento typ testovania je oveľa presnejší, pretože nezávisí od teploty. Štandardný čas pre meranie izolácie je minimálne 1 minúta, podľa normy PN-HD 60364-6. Pre podrobnejšie diagnostické testy (napr. polarizačný index, dielektrická absorpcia) sa často používajú dlhšie časy (5-10 minút).
- Meranie technickou metódou: Stojí za zmienku aj merania, ktoré je možné vykonať s megohmmetrom, t.j. meračom s vlastným zdrojom testovacieho napätia alebo miliammetrom, a v tomto prípade použiť sieťové napätie.
Interpretácia výsledkov a preventívne opatrenia
Po vykonaní meraní izolačného odporu musíte interpretovať výsledky, aby ste určili stav izolácie kábla. Najprv je potrebné porovnať získané hodnoty s existujúcimi normami a požiadavkami.
Prijateľné hodnoty a normy:
Prijateľné hodnoty odporu izolácie: Prijateľné hodnoty odporu izolácie pre riadiaci kábel izolovaného XLPE závisia od rôznych faktorov, ako je typ kábla, hodnotenie napätia a aplikácia.
- Nízkonapäťové elektrické zariadenia: Pri skúške odovzdania nízkonapäťových elektrických zariadení by izolačný odpor motorov, zariadení na rozvod energie a rozvodov elektrickej energie pri izbovej teplote nemal byť nižší ako 0,5 MΩ (v prípade zariadení a vedení v prevádzke by izolačný odpor nemal byť menší ako 1MΩ/kV).
- Nízkonapäťové elektrické spotrebiče: Izolačný odpor nízkonapäťových elektrických spotrebičov a ich spojovacích káblov a sekundárnych obvodov by vo všeobecnosti nemal byť nižší ako 1MΩ; v relatívne vlhkom prostredí by izolačný odpor nemal byť nižší ako 0,5 MΩ.
- Malá zbernica sekundárneho obvodu: Izolačný odpor malej zbernice sekundárneho obvodu by nemal byť nižší ako 10MΩ.
- Ručné elektrické náradie triedy I: Izolačný odpor nesmie byť nižší ako 2MΩ.
- Novo inštalovaný kábel: Izolačný odpor novo inštalovaného kábla nesmie byť menší ako 50 MΩ.
- V prevádzke: Izolačný odpor vysokonapäťových káblov nesmie byť menší ako 2 MΩ a nízkonapäťové káble nesmú byť menšie ako 0,5 MΩ.
Nízke hodnoty odporu izolácie: Ak je hodnota odporu izolácie pod prijateľným rozsahom, môže naznačovať poškodenie izolácie alebo kontamináciu. Vysoké hodnoty odporu izolácie: Ak je hodnota rezistencie na izoláciu výrazne vyššia ako očakávaná hodnota, môže naznačovať problém s nastavením merania alebo testerom izolačného odporu.
Frekvencia merania:
V organizáciách malých rozmerov sa odpor meria raz za tri roky. Meranie izolačného odporu v zariadeniach so zvýšeným rizikom (vysoká vlhkosť alebo teplota) by sa malo vykonávať každý rok. Týmto meraním v podstate preverujeme ochranu pred zásahom el. prúdom - izolácia živých častí. Meranie izolačného odporu v NN sieťach je súčasťou preventívnej údržby elektrických systémov. Vďaka tomu sa v predstihu dá predísť všetkým mimoriadnym situáciám, ktoré môžu mať vážne následky.
Dôležité upozornenia a špecifické prípady:
Pozor! Ak sa v el. inštalácii nachádzajú napríklad SPD (prepäťové ochrany) alebo iné zariadenia, ktoré by mohli výsledok merania ovplyvniť, alebo by ich meranie mohlo poškodiť, takéto zariadenia sa musia pred meraním odpojiť. Ak toto odpojenie nie je možné (napr. pevné 230V zásuvky so vstavanou SPD3), je možné znížiť skúšobné DC napätie na 250 V alebo až na 100 V.
V obvodoch za prúdovým chráničom (RCD) je dôležité merať izolačný odpor medzi vodičmi N a PE, aj minimálny zvod medzi týmito vodičmi spôsobuje nežiadúce vypínanie RCD.
Izolačný odpor domácich spotrebičov je jedným z dôležitých ukazovateľov na hodnotenie kvality izolácie. S rýchlym rozvojom odvetvia domácich spotrebičov a výraznou zvýšenou popularitou týchto výrobkov, s cieľom zaistiť osobnú bezpečnosť používateľov, sú požiadavky na kvalitu izolácie domácich spotrebičov čoraz prísnejšie.

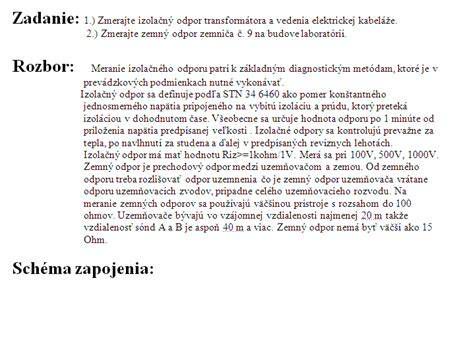

Izolačný odpor vs. prechodový a zemný odpor
Kontaktný odpor a izolačný odpor sú dve dôležité elektrické vlastnosti, ktoré však slúžia na rôzne účely. Kontaktný odpor je o zabezpečení dobrých elektrických spojení, zatiaľ čo izolačný odpor je o zamedzení nežiaducich elektrických ciest. Zemný odpor je prechodový odpor medzi uzemňovačom a zemou. Od zemného odporu treba rozlišovať odpor uzemnenia, čo je zemný odpor uzemňovača vrátane odporu uzemňovacích zvodov, prípadne celého uzemňovacieho rozvodu. Hoci správne uzemnenie v energetických sieťach je jedným zo základných prvkov bezpečného prenosu a využívania elektrickej energie, a meranie odporu uzemnenia je povinné pri prijatí budovy, je dôležité zdôrazniť, že izolačný odpor sa týka posúdenia kvality izolačných materiálov vo vodičoch a elektrických zariadeniach. Jeho účelom je zabezpečiť ochranu pred skratmi alebo elektrickým šokom.
