Návod na umiestnenie teplotného snímača a nastavenie termostatu pre krbové vykurovanie

Ak potrebujete spojazdniť cirkuláciu vody vo vykurovacom systéme, pravdepodobne riešite reguláciu obehového čerpadla termostatom. V tomto článku sa dozviete praktický návod, ako presne nastaviť spínanie tak, aby sa obehové čerpadlo pustilo len vtedy, ak je potrebné, t.j. keď je v krbe zakúrené. Správne umiestnenie teplotného snímača a nastavenie termostatu sú kľúčové pre efektívnu a úspornú prevádzku vášho vykurovacieho systému s krbom.

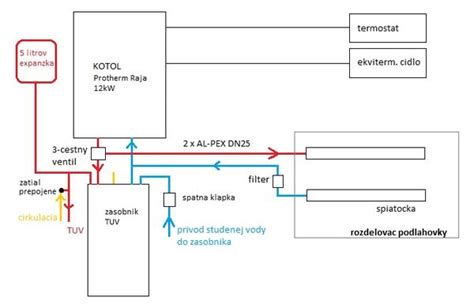

Princíp fungovania termostatu v krbe

Princíp fungovania termostatu v krbe je jednoduchý a efektívny. Zakúrite v krbe, teplota v krbovej vložke začne narastať a dosiahne vami zvolenú teplotu. Termostat vzopne obehové čerpadlo, ktoré spustí cirkuláciu vody vo vykurovacom systéme (radiátory, podlahové kúrenie a podobne). Potom, čo v krbe oheň dohorí, teplota vody začne klesať. Ak klesne na vami nastavenú hranicu, termostat vypne obehové čerpadlo, čím sa predchádza zbytočnému chladeniu systému.

Praktické zapojenie obehového čerpadla k termostatu

Správne pripojenie obehového čerpadla na relé termostatu je nevyhnutné pre jeho bezproblémovú funkciu. Obehové čerpadlo môžete zapojiť priamo na termostat, ktorý bude spínať prívodnú fázu. Nulový vodič zapojíte priamo do siete v domácnosti. Ak chcete spínať iné napätie alebo vyšší výkon ako 2000 wattov, treba použiť stykač, t.j. termostat bude spínať stykač a ten následne záťaž.

Umiestnenie teplotného čidla do krbu

Umiestnenie teplotného snímača je kľúčové pre rýchlu a presnú reakciu termostatu na zmeny teploty v krbe. Teplotný snímač zvládne snímať teplotu od -50°C do 110°C, avšak záleží na verzii termostatu, ktorú si vyberiete. Umiestniť snímač je najlepšie tak, aby reagoval rýchlo na narastajúcu teplotu v krbe. Dobré miesto je napríklad teplotný výmenník alebo časť komína.

Je dôležité mať na pamäti, že predpokladaná teplota v mieste umiestnenia snímača nesmie prekročiť 110°C, preto je vhodné senzor dať do výmenníka alebo pri ňom, nie priamo do ohňa. Dlžku kábla snímača môžete predĺžiť, napríklad, ak je krb v obývačke a obehové čerpadlo v pivnici. Odchýlka v meraní teploty sa dá dokalibrovať, čo je užitočné pri predĺžení kábla.

Nastavenie termostatu V10.1

Termostat potrebujete nastaviť pre ohrievanie. V tomto postupe sa budeme venovať termostatu V10.1, princíp je však platný aj pre ostatné termostaty:

1. Nastavte cieľovú teplotu: Stlačte tlačidlo SET a šípkami nastavíte teplotu, kedy termostat spustí obehové čerpadlo na krbe, napríklad cca 75 °C.
2. Nastavte mód fungovania termostatu na ohrev: Stlačte SET tlačidlo po dobu 2-3 sekúnd a HC položku nastavte na H (H-ohrev, C-chladenie). HS a LS položky preskočte.
3. CA - Kalibrácia: Táto funkcia umožňuje posun teploty po +- 0.1 °C krokoch. Je vhodná pre doladenie presnosti, ak ste predlžovali teplotný senzor do krbu.
4. d - Hysterézia: Hysterézia je opätovné vypnutie čerpadla. Napríklad, ak nastavíte 10 °C a teplota snímaná senzorom v krbe klesne na 65 °C, tak termostat vypne obehové čerpadlo. Ak sa teplota zvýši späť na 75 °C, termostat ho znovu zapne.

Prehľad termostatov pre krbové systémy

Na trhu je dostupných viacero typov termostatov, ktoré sú vhodné pre reguláciu vykurovacích systémov s krbom. Nižšie uvádzame prehľad niektorých z nich s ich kľúčovými vlastnosťami a cenami:
