Bezpečnosť na prvom mieste - každý inštalatér, údržbár alebo nadšenec pre domácich majstrov s týmto tvrdením súhlasí. Pri navrhovaní elektrickej inštalácie alebo zariadení napájaných zo siete je dobré mať na pamäti dva pojmy - odpor uzemnenia a izolačný odpor. Druhým parametrom, ktorý musíme zohľadniť pre bezpečné používanie elektrických zariadení a inštalácií, je izolačný odpor. Systematické testovanie a kontrola stavu izolácie je nevyhnutná, ak chceme bezpečne používať inštalácie a elektrické zariadenia.
Význam izolačného odporu pre bezpečnosť
Izolačná odolnosť, tiež nazývaná ako izolačný odpor, je miera elektrického odporu, ktorý preukazuje izolačný materiál alebo systém voči pretekaniu elektrického prúdu. Týmto meraním v podstate preverujeme ochranu pred zásahom elektrickým prúdom - izoláciu živých častí. Izolačný odpor je najzákladnejším indexom izolácie elektrických zariadení a elektrických obvodov. Ideálny izolátor je nevodivý, to znamená, že odpor je nekonečný, ale v skutočnosti má izolátor vždy určitú, veľmi slabú vodivosť. Čím väčší odpor, tým lepšie, zvyčajne v miliónoch ohmov (MΩ). Pravidelné testovanie pomáha zisťovať problémy, ako je starnutie, kontaminácia alebo poškodenie, čím predchádza zlyhaniam elektrických častí a zabezpečuje bezpečnú prevádzku.
Pravidelným sledovaním izolačného stavu sa zameriavame na nasledujúce tri hlavné dôvody:
- Bezpečnosť používateľov: Zabránenie úrazu elektrickým prúdom.
- Prevencia požiarov: Zamedzenie prechodom prúdov, ktoré by mohli spôsobiť prehrievanie a následne požiar.
- Spoľahlivosť zariadení: Zabezpečenie správnej funkcie elektrických zariadení bez porúch spôsobených nežiaducim prúdením.
Normy a vyžadované minimálne hodnoty
Norma STN 33 2000-6:2018 stanovuje minimálne požiadavky na izolačný odpor elektrických inštalácií. Štandardný čas pre meranie izolácie je minimálne 1 minúta, podľa normy PN-HD 60364-6. Pri meraní izolačného odporu kábla by sa mal odpojiť napájací zdroj a strana zaťaženia.
Pre lepšiu prehľadnosť uvádzame minimálne hodnoty izolačného odporu pre jednotlivé zariadenia a káble v nasledujúcej tabuľke:
| Zariadenie / Typ kábla | Minimálny izolačný odpor |
|---|---|
| Novo inštalovaný kábel | 50 MΩ |
| Vysokonapäťové káble v prevádzke | 2 MΩ |
| Nízkonapäťové káble v prevádzke | 0,5 MΩ |
| Nízkonapäťové elektrické spotrebiče | 1 MΩ |
| Ručné elektrické náradie triedy I | 2 MΩ |
Faktory ovplyvňujúce výsledok merania
Nameraný izolačný odpor nie je nemenná veličina a výrazne závisí od podmienok prostredia:
- Vlhkosť: Nepochybne ovplyvňuje meranie izolačného odporu. Izolátor môže absorbovať vlhkosť v rôznej miere, hlavne v závislosti od jeho typu.
- Teplota: Je druhým faktorom, ktorý ovplyvňuje výsledok merania izolačného odporu. Izolačný odpor klesá so zvyšujúcou sa teplotou, ale tieto zmeny majú rôznu mieru v závislosti od typu izolátora.
- Testovacie napätie a čas merania: Výsledok merania izolačného odporu je tiež ovplyvnený napätím a trvaním merania. Keďže prúd úniku nie je v celom rozsahu úmerný napätiu, izolačný odpor najprv klesá pomerne rýchlo, potom pomalšie až do stabilizácie. Po prekročení určitého napäťového prahu však dôjde k prierazu.
Ako používať tester izolácie (Megger)? | Vysvetlenie
Metodika a postup merania izolačného odporu káblov

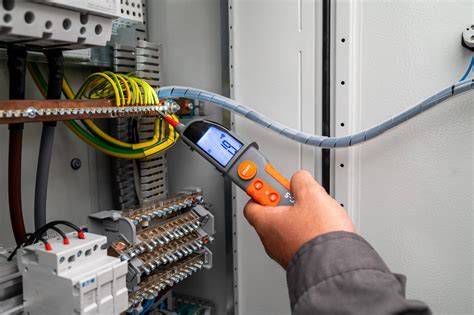

Bohužiaľ, bežný ohmmeter alebo multimeter nie je dostatočný na vykonanie merania izolačného odporu. Je potrebný špecializovaný merač. Na meranie izolačného odporu sa používajú špeciálne zariadenia nazývané megohmmetry alebo izolačné testery. Tieto zariadenia generujú meracie napätie a merajú prúd prepojený cez izoláciu. Meranie izolačného odporu v NN sieťach sa zvyčajne vykonáva pri jednosmernom napätí (DC).
Pri meraní izolačného odporu postupujte podľa týchto krokov:
- Izolovať kábel: Uistite sa, že kábel je úplne odpojený od všetkých zdrojov energie a iných elektrických zariadení.
- Vyčistite konce kábla: Na odstránenie akýchkoľvek nečistôt, prachu alebo vlhkosti z koncov kábla použite čistú, suchú handričku.
- Nechajte kábel dosiahnuť okolitú teplotu: Ak bol kábel nedávno nainštalovaný alebo vystavený extrémnym teplotám, pred vykonaním merania ho nechajte dosiahnuť teplotu okolia.
- Pripojte testovacie vodiče: Pripojte jeden testovací vodič k vodiču testovaného kábla a druhý testovací vodič k izolácii alebo zemi.
- Vyberte príslušné testovacie napätie: Pozrite si pokyny výrobcu pre tester na izolačný odpor, aby ste vybrali vhodné testovacie napätie pre testovaný kábel.
- Merať: Stlačte tlačidlo testu na testere izolačného odporu a počkajte, kým sa meranie stabilizuje. Hodnota odporu izolácie sa zobrazí na obrazovke testera.
- Opakujte meranie: Opakujte proces merania pre každý vodič v kábli a v prípade potreby pre rôzne časti kábla.
Upozornenia a špecifické prípady pri meraní
Pri praktickom meraní v elektroinštaláciách je nutné dbať na dôležité detaily, ktoré môžu poškodiť zariadenia alebo skresliť výsledky:
Pozor! V obvodoch za prúdovým chráničom je dôležité merať izolačný odpor medzi vodičmi N a PE, aj minimálny zvod medzi týmito vodičmi spôsobuje nežiaduce vypínanie RCD.
Pozor! Ak sa v el. inštalácii nachádzajú napríklad SPD (prepäťové ochrany), alebo iné zariadenia, ktoré by mohli výsledok merania ovplyvniť, alebo by ich meranie mohlo poškodiť, takéto zariadenia sa musia pred meraním odpojiť. Ak toto odpojenie nie je možné (napr. pevné 230V zásuvky so vstavanou SPD3), je možné znížiť skúšobné DC napätie na 250 V, prípadne až na 100 V.
