Základová doska je jedným z najdôležitejších prvkov každej stavby, pretože poskytuje pevný a stabilný základ pre celú konštrukciu. Pre montované garáže, záhradné domčeky či altánky je nevyhnutné pripraviť dostatočne stabilné a odolné mrazuvzdorné základy, do ktorých sa ukotví konštrukcia.
Prvým predpokladom kvalitného domu sú stabilné základy a kvalitná základová doska. Základová doska je kľúčovým prvkom pri výstavbe domu, pretože pokiaľ sú základy zlé, dom môže začať po rokoch pracovať a na stenách sa vytvoria praskliny.
V súčasnosti plnia základy obdobnú funkciu. Majú oddeliť obvodové murivo od zeme, aby nedochádzalo ku kontaktu stien s pôdou (a snehom). Zároveň pomáhajú rozložiť váhu domu na širšiu plochu a takpovediac ukotvujú dom v zemi. Tento článok vás prevedie procesom stavby základovej dosky, s osobitným dôrazom na dôležitosť správnej výstuže.
1. Výber miesta a príprava pozemku
Pri výbere miesta na pozemku pre garáž či záhradný domček je dôležité zvážiť niekoľko faktorov. Je potrebné nájsť vhodné miesto, ktoré je dostatočne stabilné a umožňuje jednoduchý prístup.
Pred samotným zahájením výkopových prác budete musieť využiť služby geodeta, ktorý vám pomôže s osadením stavby na pozemku. Geodet na základe výkresu určí, kde presne na pozemku bude stáť váš nový dom. Jeho polohu na pozemku vyznačí drevenými kolíkmi, na ktoré si budete môcť natiahnuť špagát a pomocou vápna vyznačiť hranice základov.
Na vytýčené body základovej dosky sa zatlčú kolíky. Podľa nich sa buď stavebníckym sprejom alebo nehaseným vápnom označia línie, kadiaľ má báger začať kopať. Prvým krokom pri stavbe základovej dosky je tzv. zhrnutie ornice. Stavebná mechanizácia by mala najskôr stiahnuť zhruba 20 cm vrchnej vrstvy pozemku.
2. Výkopové práce a drenážna vrstva
Na vyznačenej ploche vykopte jamu s hĺbkou minimálne 30 cm. Hĺbka a šírka výkopu sa odvíja od projektu. Zvyčajne však sú základy minimálne 40 cm široké a 80 a viac cm hlboké.
Zemina z okrajov výkopu nesmie v žiadnom prípade odpadávať do betónu, preto treba jamu zadebniť doskami. Debniace dosky umiestnite tak, aby ste neskôr mohli pomocou nich zarovnať povrch betónovej platne. Ich polohu precízne skontrolujte pomocou vodováhy.
Na dno výkopu sa podľa druhu podložia dáva vrstva štrku, ktorá sa následne zhutní. Aspoň 15 cm je potrebných na štrkový podsyp - lôžko (štandardná hrúbka štrkového lôžka pod základmi rodinného domu je 20 cm), k tomu počítajte ešte 10 až 20 cm na samotný železobetón.
Lôžko zo štrku alebo zmesi štrku a piesku vytvára pod základovou platňou drenážnu vrstvu. Na celú plochu rovnomerne nasypte štrk alebo štrkopiesok a vrstvu zhutnite napr. vibračným strojom (tzv. žabou). Na celú plochu sa navezie druhá vrstva drveného kameniva s frakciou 0/63 mm v hrúbke 200 mm a zhutní sa. Nakoniec sa aplikuje vrstva kameniva (frakcia 0/8 mm) v hrúbke 50 mm.
V prípade potreby, najmä pri väčších a ťažších stavbách, sa pod základovú dosku môže použiť geotextília alebo geomreža s presahom približne 500 mm. Pri stavbách na pozemkoch s vysokou hladinou spodnej vody je základová doska jedným z najlepších riešení. Správne navrhnutá základová doska ochráni stavbu pred vlhkosťou a zamedzí prenikaniu vody do konštrukcie.
3. Kľúčové železné prvky: Výstuž a armovanie
Výstuž je neoddeliteľnou súčasťou základovej dosky, ktorá zvyšuje jej pevnosť a zabezpečuje dlhodobú odolnosť. Doska je obvykle vystužená oceľovými sieťami.

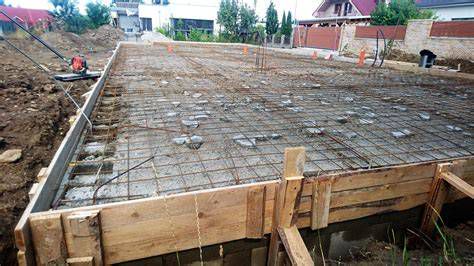

Na vyhĺbený povrch umiestnite debnenie a zastabilizujte ho. Po zhutnení makadamu sa na tento povrch položia kari siete. Tie majú opäť za úlohu zvýšiť pevnosť celej základovej dosky.

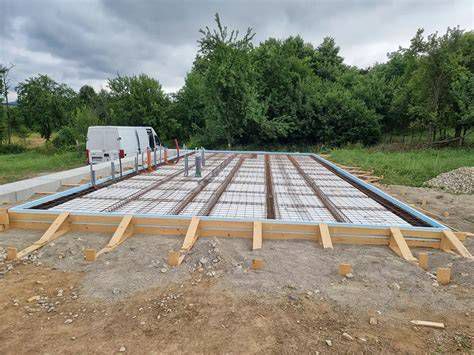

Na celú plochu budúcej základovej dosky uložte kari siete, ktoré betón vystužia a spevnia. Pod spodnú vrstvu kari siete sa osadia dištančné prvky, aby betón obalil kari sieť z každej strany. Potom sa osadia dištančné pásy (vo vzájomnom rozstupe max. 600 mm), ktoré sa používajú pri viacvrstvovom armovaní základov.
V závislosti od projektu sa do výkopov dáva aj armatúra. Jej úlohou je celkové spevnenie základov, napríklad pri nestabilnom podloží. Zvyčajne sa na tento účel používajú vzájomne pospájané kari siete.
4. Rozvody inžinierskych sietí

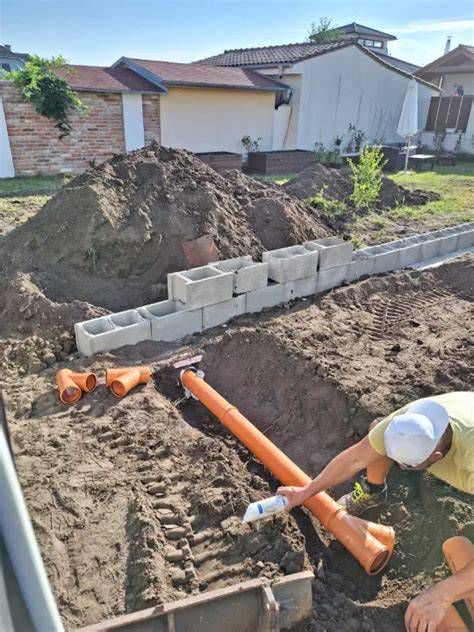

Ešte pred betonážou je dôležité myslieť na inštaláciu všetkých potrebných rozvodov inžinierskych sietí. V prípade potreby, napríklad pre prívod elektriny alebo vody, sa pred betónovaním pripravia aj rozvody.
My sme podľa projektu položili okrem oceľovej výstuže aj ohybné plastové hadice, tzv. husie krky, ktoré sme nechali vytŕčať nad budúci povrch betónu. Rozvody si naplánujte ešte pred betónovaním. Dodatočné sekanie do betónu je zbytočne náročné a môže oslabiť podklad.
Uložte rozvody ležatej kanalizácie, vodovodu a ostatných sietí (takisto podľa projektovej dokumentácie). Dôležité je, aby ste presne dodržali predpísané sklony ležatých rozvodov a preverili ich nivelačným prístrojom. Na dno výkopu sa potom rozkladá zemniaca pásovina, ktorá bude slúžiť na neskoršie pripojenie bleskozvodu. Ďalším krokom je umiestnenie tzv. chráničiek.
5. Betonáž základovej dosky
Pripravená základová doska sa zabetónuje betónom triedy min. C 25/30. Na základovú dosku sa bežne používa univerzálny betón triedy C 16/20 (B20), pri menšej stavbe postačí betón C 12/15 (B15). Najvhodnejší hotový betón je C20/25 (bývalé označenie B25) s kamenivom do 16 mm.
Dosku sa odporúča vybetónovať v jednom pracovnom kroku. Pred samotným liatím betónu navlhčite vodou celý priestor v debnení. Betón dopravovaný pumpou z výšky približne 500 mm nad doskou sa hneď rozhŕňa, aby sa nenakopil. Betón rovnomerne rozhrňte po celej ploche do požadovanej výšky, zhutnite ho a utlačte (napr. pomocou dreveného hranola). Potom sa celá základová doska zaleje betónom v hrúbke zhruba 15 cm.

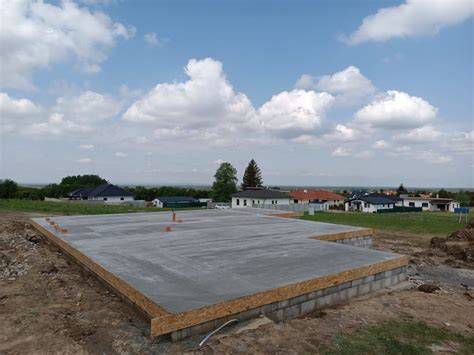

Nakoniec povrch zarovnajte latou do roviny tak, aby bol rovný a hladký. Rovinnosť skontrolujte pomocou vodováhy. Hotovú plochu zarovnáme murárskou latkou.
Betonáž základovej dosky v miešačke pre novu vysnívanú dielnu . Dá sa to !!!! 1. časť
5.1 Zabezpečenie rovinnosti povrchu pomocou oceľových prvkov
Ak sa obávate toho, že roxor položený naležato v betóne sa pri uhládzaní betónu prehne a vznikne tak nerovnosť na hotovom povrchu, môžete využiť pevnejší materiál. Dobrú službu vám urobia napríklad oceľové rúrky, ktoré potom z betónu vyberiete. Alternatívne môžete využiť aj duté oceľové profily, prevŕtané každý meter dierami, cez ktoré prevlečiete závitové tyče s maticami tak, aby sa dali presne výškovo nastaviť.
Tyče sa nabíjajú do štrku pod betónom alebo do dier vyvŕtaných v debnení. Môžete ich aj zabetónovať do malých terčov (buchiet) deň pred betonážou. Potrebnú výšku nastavíte tak, že celý profil bude ležať tesne nad požadovanou hladinou betónu. Vzdialenosť medzi dvomi rovnobežnými profilmi musí byť prirodzene menšia, ako je dĺžka sťahovacej lišty. Podľa nich potom vyrovnáte lištou (latou) betónovú plochu. Po stvrdnutí betónu sa konce tyčí odrežú a profily sa odstránia. Inou možnosťou je vytvoriť si akési vodiace koľajnice, po ktorých sa bude pohybovať sťahovacia lata.
5.2 Správne miešanie a dodávka betónu

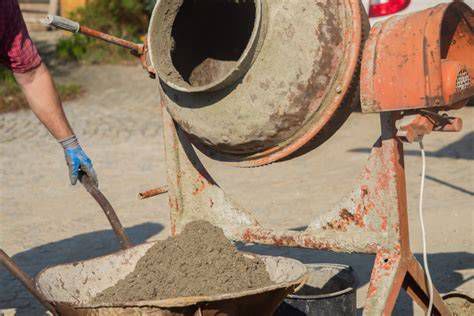

Pri miešaní vlastného betónu vždy dodržte správny pomer surovín. Pre dosiahnutie požadovanej pevnosti a trvácnosti je kľúčové zvoliť správnu triedu betónu a dodržať presný pomer zložiek. Trieda betónu (napr. C20/25) udáva jeho pevnosť v tlaku v MPa. Pri miešaní betónu dodržujte pomer - jedno vedro cementu Multicem, štyri vedrá štrku a pol vedra vody.
V súčasnej dobe sa nemusíte namáhať pri svojpomocnom a prácnom miešaní betónu. Vyrobia vám ho v betonárni a pohodlne prepravia až na váš pozemok. Toto riešenie je ideálne aj v prípadoch, keď váš pozemok nie je dostatočne široký a základy nie je možné zaliať betónom priamo z klasického autodomiešavača. Betonárky disponujú autodomiešavačmi s čerpadlami alebo potom aj samostatnými autočerpadlami (tzv. betonpumpa).
6. Tvrdnutie, dozrievanie a ochrana betónu
O čerstvý betón sa treba starať. Najmä ak je teplo, mali by ste ho polievať, pretože pri rýchlom odparovaní vody by mohol popraskať. Aj priveľa vody však betónu škodí, preto to s kropením nepreháňajte. Majiteľom ešte zostáva drobná úloha v polievaní betónovej dosky vodou v prvých dňoch od dokončenia. Na záver prekryte čerstvý betón ochrannou plastovou fóliou.
Po troch až piatich dňoch je betón vytvrdnutý približne na 70 %. Vtedy môžete odstrániť debnenie. Betón však potrebuje až 28 dní na to, aby úplne vyzrel. Doba schnutia základovej dosky závisí od použitého typu betónu a konkrétnych podmienok na stavbe.
Ak však klient preferuje rýchlejší postup, je možné v betonárke objednať betón s rýchloschnúcim cementom. Tento typ betónu umožňuje začať s výstavbou už po 4 dňoch, čím sa výrazne urýchli celý proces realizácie stavby.
Základová doska môže popraskať z dôvodu prirodzeného zmršťovania betónu počas schnutia pre montované domy so základovou doskou. Tento proces spôsobuje vznik mikrotrhlín, ktoré sú bežným javom a nie sú dôvodom na obavy. Tieto drobné praskliny zvyčajne neovplyvňujú statickú funkciu ani pevnosť základovej dosky, a preto ich nie je potrebné opravovať.

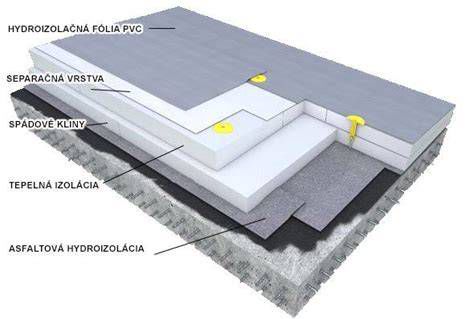

7. Hydroizolácia základovej dosky
Betónovanie základovej dosky sa nezaobíde bez kvalitnej hydroizolácie. Netreba veľa hovoriť o tom, aké je dôležité, aby ste ju zhotovili správne. Bez nej sa totiž môžu neskôr ukázať veľké problémy - vlhnutie muriva a plesne.
Obvyklým materiálom na realizáciu hydroizolácie sú asfaltované pásy. Asfaltované pásy sa zvyčajne kladú v jednej vrstve, ale využívajú sa aj dvojvrstvové systémy pri tlakových izoláciách. Nezriedka treba použiť aj špeciálne pásy, ktoré okrem vlhkosti izolujú aj proti radónu. Pri hydroizolácii spodnej stavby odporúčame pred začiatkom výstavby zmerať objemovú aktivitu radónu priamo na stavebnom pozemku.
Po zhotovení základovej konštrukcie necháme betón zrieť pár dní a môžeme ho napenetrovať v mieste budúcich stien. Overte si, či môžete váš penetrátor, resp. izolačný pás pripájať aj na polystyrén (tam, kde s ním izolácia prichádza do styku), aby sa po čase nepoškodil.
Po vyschnutí náteru sa nataví hydroizolačná vrstva (asfaltované pásy) s minimálnymi presahmi 150 mm z každej strany na neskoršie napojenie hydroizolácie pri obvodovej stene. Typ pásu je určený projektom, ale používajte vždy dostatočne hrubé pásy (okolo 4 mm). Pásy sa nahrievajú pomocou plameňa, pritavia sa celou plochou k podkladu. Presahovanie susedných pásov je aspoň 100 mm.
Ak izoláciu ukladáte na celú dosku, treba ju ochrániť 15 cm hrubou vrstvou krycieho poteru (betónu). To je kľúčové najmä pri drevostavbách, kde by sa inak pri kotvení stien k podkladu určite porušila hydroizolačná vrstva.
8. Časté chyby a kontrola kvality
Dôsledná príprava projektu predstavuje polovicu jeho úspechu. Pri stavbe základov je tak, ako pri realizácii akéhokoľvek iného stavebného projektu, najdôležitejšie predovšetkým zaistenie bezpečnosti na pracovisku.
Rozdiel medzi uhlopriečkami základovej dosky by mal byť do 30 mm, nerovnosť čistej dosky najviac 15 mm. To sa nedá dosiahnuť pomocou napnutej murárskej šnúry ani v takom prípade, že šalovanie sokla je skutočne vodorovné.
Najčastejšou chybou je nedostatočné zhutnenie podložia a zle vykonaná hydroizolácia. Tieto detaily sa síce spočiatku neprejavia, no po rokoch môžu spôsobiť vážne konštrukčné problémy. Pri murovaných domoch sa nerovnosti základovej dosky dorovnávajú murovacou maltou pri pokladaní prvého radu. To pri montovaných drevodomoch nie je možné.
Časté chyby pri stavbe základovej dosky svojpomocne:
- Nedostatočné zhutnenie podkladu - zle zhutnený štrk si časom sadne, čo vedie k nerovnostiam, prasklinám alebo poškodeniu izolácie.
- Zle rozmiestnené prestupy - nesprávne umiestnené potrubia pre vodu, kanalizáciu alebo elektrinu komplikujú napojenie rozvodov.
- Príliš riedky betón - hoci sa s ním lepšie pracuje, obsahuje priveľa vody, čo znižuje jeho pevnosť a trvanlivosť.
- Chýbajúca výstuž v rohoch a spojoch - rohy sú najviac namáhané časti dosky a bez výstuže môžu prasknúť už pri zaťažení prvými stenami.
- Betonáž bez vibrácie - neodstránené vzduchové bubliny v betóne vytvárajú dutiny, ktoré znižujú pevnosť a môžu spôsobiť nasiakavosť alebo premŕzanie konštrukcie.
9. Alternatívne riešenia základov
Okrem základovej dosky existujú aj iné možnosti pre základy menších stavieb, ako sú montované garáže.
9.1 Základové pätky
Základové pätky sú vhodné pre ľahšie konštrukcie, kde nie je potrebné celoplošné zaťaženie. Môžu byť "priznané" (viditeľné na povrchu) alebo skryté pod povrchom. Minimálny počet pätiek závisí od návrhu garáže. Používa sa betón triedy B15 alebo B20, s minimálnou veľkosťou pätky 30x30 cm a hĺbkou 80-120 cm. Hlavným pravidlom je 100% vodorovnosť pätiek. Betónové pätky je možné uložiť pod zámkovú dlažbu iba v prípade, že bude riadne vyznačené, kde sa pätky nachádzajú a zámková dlažba bude v miestach, kde pätky prekrývajú, bez podsypu.
9.2 Základové pásy
Základové pásy sú ďalšou možnosťou, ktorá spočíva v betónových pásoch s minimálnou šírkou 30 cm a hĺbkou 80-120 cm. Aj pri základových pásoch je kľúčová 100% vodorovnosť. Na betonáž základových pásov vám postačí použiť betón triedy B15.
Po vyliatí základových pásov si dajte záležať na vyrovnaní ich povrchu. Ideálne bude, ak ich vyrovnáte a uhladíte pomocou vodováhy. Do tuhnúceho betónu sa následne zapichujú roxorové tyče, ktoré slúžia na previazanie podzemnej a nadzemnej časti základovej dosky. Tým pádom nám vznikajú betónové pásy. Do vyrovnaného betónu sa ešte predtým, ako stvrdne, odporúča vertikálne zapichnúť oceľové roxorové tyče. Tyče umiestnite v rozostupoch tak, aby potom po osadení debniacich betónových tvárnic boli umiestnené približne v ich strede.

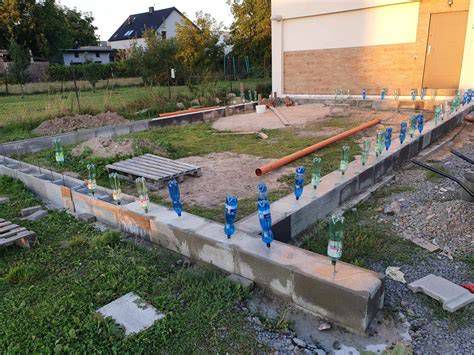

Po čiastočnom vytvrdnutí betónu (zvyčajne na ďalší deň) sa na betónové pásy začnú ukladať debniace tvárnice. Tie „nadvihnú“ základovú dosku nad úroveň terénu. Podľa svahovitosti sa ukladá jeden a viac radov tvárnic. Medzičasom sa urobia kanalizačné rozvody, natiahnu sa trubky na vodu a chráničky na elektrinu. Keď je tento proces hotový, obyčajne sa navozí časť zeminy do vnútra základovej dosky, aby sa vyrovnali vzniknuté terénne nerovnosti. Následne sa začne navážať makadam, ktorý má oddeliť betón od zeminy. Keď je celý proces hotový, makadam sa zhutní.
9.3 Podkladový betón vs. základová doska
Podkladový betón spájajúci základové pásy je horizontálnou konštrukciou, ktorá sa môže na prvý pohľad ponášať na základovú dosku. Avšak, nie je ňou. Ak pod nosnými stenami ležia základové pásy a tie sú spojené doskou, ide o podkladový betón. Ten neprenáša zaťaženie stavby, ale len svoje vlastné a zaťaženie podlahy.
Ak celý dom leží na doske bez základových pásov, je to základová doska. Tá je zvyčajne aspoň 30 cm hrubá, vystužená jednou alebo dvoma vrstvami kari sietí. Základová doska, ktorá sa označuje aj ako samonosná, prenáša zaťaženie muriva a celého domu. Podkladový betón sa zhotovuje z betónu a výstuže (kari siete). Betónovú dosku, ktorá spája základové pásy, treba spravidla podsypať štrkom.
Plochu medzi základmi vysypte štrkom, štrkopieskom alebo podobným materiálom - možno ho zhutniť, postupujte podľa projektovej dokumentácie. Až teraz môžete pristúpiť k samotnej betonáži podkladového betónu - betónovej dosky. Hrúbka dosky je individuálna, závisí od samotnej konštrukcie domu (má 10 až 20 cm). Pri podkladovom betóne sa najčastejšie používa trieda betónu B20. Na celú plochu dosky položte kari siete a zalejte ich vrstvou betónu. Naliaty betón zhutnite a hornú vrstvu nakoniec uhlaďte.
9.4 Dôležité požiadavky na podklad
Pri akomkoľvek type základu je potrebné dodržať niekoľko všeobecných požiadaviek:
- Rovinnosť: Toto je základná požiadavka na kvalitu podkladu. Podklad musí byť vodorovný. Nie je možné stavať na podklade, ktorý bude v sklone.
- Celistvosť: Podobne ako pri betónovej doske, ktorá je v jednom celku, aj pri betónových pätkách je nutné dodržať, aby všetky pätky boli v jednej rovine a medzi nimi, v akomkoľvek vodorovnom pohľade, nebola prekážka. Napríklad vrstva hliny, podsypu, výkopu, kameňa a pod.
- Presah podkladu: Pre základovú dosku platí, že jej hĺbka aj šírka musia presahovať na každej strane minimálne 50 mm rozmer plánovanej stavby. Teda v prípade plánovanej stavby s rozmermi 4000 mm x 5000 mm, musí byť základová doska aspoň s rozmermi 4100 mm x 5100 mm.
10. Cena základovej dosky
Určite každého z nás nakoniec zaujíma cena finálneho produktu. Pri základoch sa cena určuje zvyčajne v m2. Problémom je, že cenu základov presne určiť nevieme. Ceny začínajú od 90€ za m2 a vyššie. Je to však veľmi individuálne. Za 100 m2 teda zaplatíte približne 9 000€ a vyššie. Všetko však záleží od toho, v akom teréne budete staviať, aký typ základov zvolíte a pod.
Celková cena základovej dosky pri rozmere 100 m2 sa teda pri stavbe svojpomocne bude hýbať približne od 7 000 € vyššie. Pri stavbe prostredníctvom profesionálnej firmy sa cena bude hýbať od 13 000 € vyššie.
Ďalšia častá otázka našich klientov sa týka toho, či je základová doska súčasťou ceny nami dodávaných katalógových domov. Odpoveď je nie. Klient teda má na výber dve možnosti. Buď osloví externú stavebnú firmu, ktorá mu základovú dosku na kľúč postaví, alebo sa obráti na nás. Túto možnosť zvykneme uprednostňovať, nakoľko nie všetky stavebné firmy vedia postaviť základy podľa našich predstáv.
Orientačná cena za materiál a prácu (bez zateplenia a izolácií):
| Položka | Orientačná cena | Poznámka |
|---|---|---|
| Hotový betón (C16/20) | 80 - 120 € / m3 | Cena len za materiál. Ideálna pre veľké plochy (základy, dosky). |
| Suchý betón vo vreci (25 kg) | 3 - 6 € / vrece | Vhodný pre drobné práce (stĺpiky, obrubníky, pätky). |
| Betonáž podlahy/plochy | 15 - 30 € / m^2 | Cena za prácu, bez materiálu. |
