Kanalizačné potrubia: Vysoká odolnosť, moderné materiály a teplotná stálosť až do 100°C

Vodovodné, kanalizačné systémy aj zavlažovacie systémy či priemyselné aplikácie si dnes bez plastového potrubia nevieme predstaviť. Je to pre jeho vlastnosti, vďaka ktorým odoláva korózii a chemikáliám. Za zmienku stojí rozhodne aj prívetivá cena. Plastové potrubia predstavujú základ moderných inžinierskych sietí, ktoré zabezpečujú efektívny a spoľahlivý odvod odpadových vôd z domácností aj priemyselných objektov.

Kľúčové výhody plastových kanalizačných systémov

Kanalizačné systémy z plastu ponúkajú širokú škálu výhod, ktoré prispievajú k ich obľúbenosti a efektívnosti.

• Nízka hmotnosť a flexibilita

  Kanalizačné systémy z plastu vám vďaka malej hmotnosti ušetria prostriedky na dopravu a ťažké stroje. Navyše sú vyrábané už od rozmerov DN 32 a vonkajšie odpadové systémy KG od DN 110. Možno ich teda využiť nielen pri väčších stavebných dĺžkach, ale aj v prípade potreby malých rozmerov. Niektoré plastové rúrky (napr. PEX) majú schopnosť expandovať a kontrahovať bez poškodenia, čo zvyšuje ich odolnosť voči prasknutiu pri zamrznutí vody vo vnútri.

• Jednoduchá a rýchla inštalácia s dlhou životnosťou

  Výhodou plastových rúrok je možnosť spájania pomocou násuvných hrdiel s tesnením. Hrdlá sú tesnené elastomérovým krúžkom, čo urýchľuje montáž na rozdiel od lepených či zváraných systémov. Spoje sú vyvinuté tak, aby po ich správnom spojení vydržalo potrubie až 100 rokov. Odolajú tak aj náročnejším podmienkam pri pohyboch pôdy. Vysoká pevnosť, kvalitné použité materiály aj výrobné technológie by mali zaistiť dlhú životnosť a spoľahlivú prevádzku až na 100 rokov.

• Odolnosť a minimálna údržba

  Plasty sú odolné proti vonkajším vplyvom, čo zaručuje ich dlhú životnosť. Vďaka svojej pružnosti dobre odolávajú proti prasknutiu, napr. pri pohyboch či zosadnutí pôdy aj v náročnejšom teréne. Kanalizačné potrubie z polypropylénu sa vyznačuje vysokou teplotnou aj chemickou odolnosťou. Vďaka veľmi malému odporu vnútorného trenia poskytujú systémy maximálne priaznivé podmienky na prúdenie vody. Hladké vnútorné steny znemožňujú usadzovanie nečistôt, preto odpadá náročné a nákladné čistenie potrubia.



• Rozmanitosť materiálov a farebné kódovanie

  Môžete si vybrať hneď z niekoľkých materiálov, ako je PVC (polyvinylchlorid), PP (polypropylén), PE (polyetylén) a ďalšie. Hlavnou surovinou pre väčšinu produktov je polypropylén s dlhodobou teplotnou a chemickou odolnosťou. Plastové potrubie ľahko a rýchlo rozlíšite podľa typického zafarbenia. Vnútorné plastové kanalizácie sú sfarbené do tmavo šedej (HT systém), svetlo šedej (Skolan Safe) a modrej (Ultra dB). Vonkajšie odpadové rúrky nájdete v klasickej oranžovej (KG systém) a v nezvyčajnej zelenej farbe (KG 2000 Polypropylén).

• Estetika, odhlučnenie a komplexné riešenia

  Pre lepší estetický vonkajší vzhľad sú novo dostupné aj biele rúrky a tvarovky systému HT Weiss. V prípade potreby odhlučnenia kanalizácie sú k dispozícii aj tiché systémy Ultra dB a Skolan Safe, kde bola nameraná hodnota iba 20 dB. Okrem potrubia je dostupné aj veľké množstvo druhov tvaroviek, čím odpadne problém s realizáciou kanalizačného a odpadového potrubia v členitých stavbách.

• Ekologický aspekt

  Vďaka kvalite materiálov sú všetky rúry a tvarovky takmer 100% recyklovateľné. Ani pri vyšších teplotách neuvoľňujú do vody a pôdy žiadne škodlivé látky.

Vysokoteplotné (HT) kanalizačné systémy: Špička v odolnosti do 100°C

Polypropylénový HT (high temperature - vysoká teplota) odpadový systém sa používa na vnútorné kanalizačné systémy vo vnútri budov pre odvod všetkých druhov odpadových vôd a chemických látok s výnimkou organických rozpúšťadiel. Potrubie slúži do teploty + 100 ° C. Systém HT je navrhnutý tak, aby boli odstránené všetky druhy odpadových vôd.

Chemická odolnosť a obmedzenia

Sú odolné proti slanej vode, alkoholu, kyselinám, zásady, síranom, agresívnym plynom a všetkým druhom čistiacich prostriedkov. Na druhej strane, nemôže byť použitý na prepravu vody, ktoré obsahujú vysoké percento benzénu, benzínu (benzín) alebo acetónu. Veľmi ľahko sa inštaluje a vzájomné prepojenie spojovaných častí s gumovými pásmi zabezpečuje úplnu tesnosť.

Charakteristika HT tvaroviek

Odbočka 45° pre odpadové rúry HT DN50/50 je vyrobená z veľmi odolného polypropylénu a slúži ako doplnok pre spoľahlivú inštaláciu a prepojenie odpadových rúr HT s vonkajším priemerom 50 mm. Poskytuje vysokú mechanickú a chemickú odolnosť, výbornú tesnosť spojov, odolnosť proti striedaniu teplôt, jednoduchú inštaláciu a dlhú životnosť. Obsahuje naformátované hrdlá s tesniacim krúžkom a jej hladký povrch vnútorných stien umožňuje ľahké odplavovanie nečistôt, čím zabraňuje vytváraniu usadenín vo vnútri odbočky. Prevádzková teplota týchto komponentov je až do +100 °C.

Polyethylénové potrubia PE 100: Spoľahlivosť a inovácia

Materiál PE 100 je v súčasnej dobe posledným vývojovým stupňom tzv. trojgenerácie polyetylénových potrubí a má najlepšie vlastnosti. V tomto období sa v porovnaní s PE 80 viac používa potrubie vyrobené z PE 100 z dôvodu tenšej steny. Tým sa dosahuje väčší priemer a teda aj väčší prietočný množstvo pri nižšej výslednej cene.

Mechanická odolnosť PE 100 RC

Potrubia HDPE PE 100 plus SC/RC sú plnostenne vytláčané z vysoko odolného materiálu. Potrubie je z materiálu PE 100 RC, ktorý zaručuje vysokú odolnosť voči mechanickému poškodeniu a rýchlemu i pomalému šíreniu trhlín. Použitý materiál zamedzuje šíreniu trhlín, znižuje namáhanie rúry a chráni ju pred prípadným poškodením pri skladovaní, bodovom zaťažení, transporte alebo pokládke.

Kanalizačné systémy z polypropylénu (PP) a PVC (KG)

Polypropylénové (PP) systémy

PP - polypropylén - je najnovší trend pre výrobu kanalizačných potrubí pre inžinierske siete. Mimoriadnu mechanickú odolnosť a ekologickú nezávadnosť ho predurčujú pre masové rozšírenie v budúcich rokoch. Jeho výhodou oproti ostatným plastom je najmä tepelná odolnosť, krátkodobo až do 90°C. Spôsob výroby týchto potrubí je pomocou vytlačovania (extrúzií).

Tepelná a abrázna odolnosť

Abrázia je u PP veľmi dobrá v porovnaní s ostatnými materiálmi, špecifická abrázia je 0,3 μm za 500 000 skúšobných cyklov, čo zodpovedá 15 rokom prevádzky kanalizácie.

Životnosť a prevádzkové podmienky

Životnosť kanalizačných rúr sa odvodzuje od odolnosti steny rúr a najmä od odolnosti steny potrubia voči obrusu, ktorá je merateľná (napr. Darmstadskou metódou), kde sa pri teste meria úbytok materiálu pri štandardizovanom počte cyklov. Extrapolovaná hodnota úbytku materiálu v bežnej prevádzke zodpovedá rýchlosti odvádzaných vôd do 5 m / s a bežnej koncentrácie abrazíva obsiahnutého v dažďových vodách. Pokiaľ sa jedná o neštandardné prípady, keď voda prúdi v potrubí vyššou rýchlosťou alebo je koncentrácia unášaných častíc vyššiu, životnosť potrubia sa tým úmerne znižuje. Ďalším dôležitým faktorom je smer trasy potrubia.

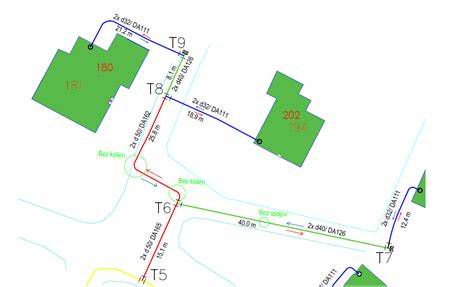

Inštalácia a zemné práce

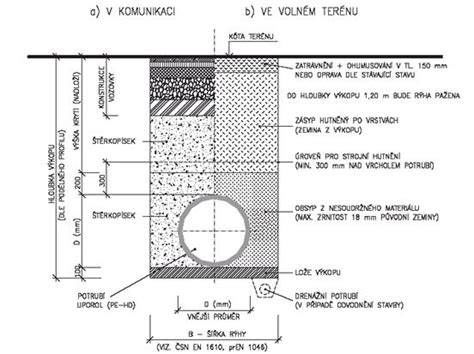

Maximálna deformácia pri garancii tesnosti spoja: tesnosť pri vnútornom pretlaku 0,5 baru je zachovaná pri deformácii až o 10% a pri vyosení potrubia o 2°. Požiadavky na mieru zhutnenia lôžka a obsypu: optimálne zhutnenie lôžka je okolo 85% PS. Zhutnenie obsypu pod komunikáciou sa líši podľa použitej pevnostnej triedy. Celkovo je nutné u takto veľkých potrubí dbať na opatrnosť pri zhutnení obsypu a použitie obsypového materiálu. Pre obsyp sa odporúča kvalitný nesúdržný materiál do zrnitosti 20mm (lomová výsevka max 0-8mm). U potrubia je nutné zabezpečiť čo najväčší roznášací uhol uloženia do lôžka a to vytvorením tzv. hĺbkové obmedzenie uloženia rúr v komunikácii: maximálna hĺbka uloženia potrubia pod komunikáciou zároveň závisí na stupni zhutnenia obsypu a obsypovom materiáli. Max. hĺbka je cca 6m. Minimálne krytie je 120cm.

KG systém z PVC

KG systém je kanalizačný systém z nemäkčeného polyvinylchloridu s kruhovou tuhosťou SN 4 a SN8. Vyrába sa v súlade s STN EN 1401-1 a STN EN 13 476-2. Kanalizačný systém je určený pre zvodné potrubia pod budovami, kanalizačné prípojky a stokové siete s výškou krytia 8 m. Životnosť až 100 rokov.

Výhody a kruhové tuhosti

Výhody KG zahŕňajú vysokú pevnosť, dlhodobú stabilitu, chemickú odolnosť, výborné hydraulické vlastnosti, 100% tesnosť spojov (spoj nezarastá koreňmi) zaistenú jazýčkovými tesniacimi elementmi z odolných kaučukov v drážke hrdla, zosilnenú stenu pre vyššiu bezpečnosť, širokú oblasť použitia, ľahkú inšpekciu, rýchlu montáž, ľahkú pokládku a 100% recyklovateľnosť. Teplotná odolnosť KG systému je do 60°C. SN 4 sa používa pre zvodné potrubia pod budovami, kanalizačné prípojky a stokové siete s výškou krytia až 4 m. SN 8 je zvýšená kruhová tuhosť, ktorá sa používa v neštandardných podmienkach uloženia (extrémne dynamické namáhanie, výška krytia do 8 m). Potrubie s odľahčenou korugovanou konštrukciou steny zodpovedajúcej STN EN 13476, napríklad Ultra Basic, sa vyrába v De 160 - DN 1000 mm.

Porovnanie kanalizačných systémov HT a KG

Špecifické PVC HT rúry pre vysoké teploty

PVC HT rúra 1000mm x 100 je vysokokvalitná plastová rúra určená pre rôzne inštalačné a stavebné aplikácie. Vyrobená z polyvinylchloridu (PVC), táto rúra ponúka vynikajúcu odolnosť voči chemikáliám, korózii a mechanickému poškodeniu. PVC HT rúra je navrhnutá tak, aby odolávala vysokým teplotám, čo ju robí vhodnou pre aplikácie, kde sa očakáva prietok horúcich kvapalín. Je ľahká, čo uľahčuje manipuláciu a inštaláciu, a zároveň pevná, čo zaručuje dlhú životnosť a spoľahlivosť. Táto PVC HT rúra je kompatibilná s rôznymi spojovacími prvkami a tvarovkami, čo umožňuje jednoduchú integráciu do existujúcich systémov. Je tiež odolná voči UV žiareniu, čo ju robí vhodnou aj pre vonkajšie použitie.

Plastové potrubné systémy Pipelife (PVC-U): Kvalita a ekológia

Plastové potrubné systémy Pipelife pre kanalizáciu sú moderným, technicky vyspelým a ekologickým výrobkom. Plasty sú v súčasnej dobe považované za najvýhodnejší materiál pre kanalizačné potrubia, na ktoré sú pri použití kladené jednak vysoké nároky mechanické, tak i chemické, a ktoré majú minimálne zaťažovať životné prostredie.

Materiál a konštrukcia

Kanalizačné rúry a príslušné tvarovky Pipelife sú vyrábané z polyvinylchloridu (PVC), ktorý neobsahuje zmäkčovadlá (ftaláty a pod.). Materiál sa nazýva tvrdé PVC, tiež nemäkčené PVC, skratka je PVC-U, ktoré sa vyznačuje vysokou tvrdosťou a tvarovou stálosťou. Hladké rúry sú dodávané v dvoch prevedeniach a to: so štruktúrovanou stenou (odľahčená stredná vrstva) dľa normy prEN 13 476, vyrábané koextrúziou (tzv. koex), a s kompaktnou stenou dľa normy ČSN EN 1479. Obidva varianty majú hladké steny vnútorné i vonkajšie, technické parametre a podmienky ich skúšania zodpovedajú príslušnej norme. Konce rúr sú opatrené zkosením pod uhlom 15°. Trubky a tvarovky sú dodávané v prevedení s nástrčným hrdlom opatreným tesniacim krúžkom z elastomeru. Tento systém zaručuje pri správnej montáži dokonalú tesnosť do výšky vodného stĺpca 5 m, a tým aj ekologickú istotu kanalizačného systému. Rúry sú tesné i pri deformácii a vychýlení hrdla dľa podmienok ČSN EN 1277.

Životnosť a chemická odolnosť

Životnosť rúr je podľa smerníc TEPPFA minimálne 100 rokov. Doporučená plánovacia životnosť potrubného systému v prípade správnej pokládky je podľa smerníc LAWA Leitlinien zur Durchfuhrung Kostenvergleichsrechnungen vyd.1998 zhodná so skoršie používanou kameninou t.j. 50-80 (100) rokov. Rúry a tesniace krúžky (materiál SBR) odolávajú všetkým bežným splaškom a všetkému pôsobeniu bežných druhov zeminy. Okrem bežných krúžkov je možné dodať i tesniace krúžky odolné voči olejom (NBR).

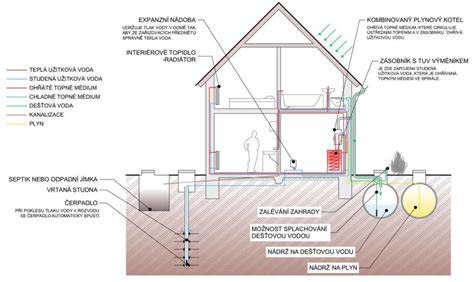

Dimenzovanie a inštalácia odpadového potrubia pre optimálnu funkčnosť

Uvedený návrh a technické riešenia odpadového potrubia splaškovej vody sú odporúčané na základe požiadaviek EN 12056-2 a experimentálnych meraní hydraulických pomerov v potrubí. Jednotlivé úpravy pri zalomení potrubia sú obsahom národných noriem, napr. STN 73 6760, ČSN 75 6760 a DIN 1986-100, ktoré musia byť v súlade s EN 12056-2.

Význam vetrania a tlakových pomerov

Nedostatočný prívod vzduchu pri gravitačnom prúdení môže spôsobiť vznik podtlaku v potrubí, kedy môže dôjsť k vysatiu vody zo zápachových uzáverov a tým k šíreniu zápachu z kanalizácie v budove. Pri vyrovnaní tlaku v odpadovom potrubí sa vyžaduje veľký prietok vzduchu - až 35násobne väčší, ako je prietok vody. Optimálne podmienky pre prúdenie vody a vzduchu v odpadovom potrubí sú vtedy, ak je potrubie vedené zvislo bez zmeny prierezu a bez zalomenia potrubia. Odpadové potrubie by sa malo navrhovať priame, s vyvedením hlavného vetracieho potrubia voľne nad strechu. Pri odpadových potrubiach s výškou od 70 do 100 m sa musí použiť odpadové potrubie s doplnkovým vetracím potrubím. Pri odpadových potrubiach s výškou nad 100 m sa odporúča výpočtom preukázať, že nemôže dôjsť k vysatiu zápachových uzáverov zariaďovacích predmetov alebo zo zápachových uzávierok. V prípade, že nie je možné vyviesť odpadové potrubie nad strechu, opatrí sa privzdušňovacím ventilom. Odpadové potrubia bez vetracích potrubí alebo privzdušňovacích ventilov sa nesmú inštalovať. V budove môže byť inštalované len jedno odpadové potrubie s privzdušňovacím ventilom.

Zalomenie potrubia a odbočky

Pri návrhu odpadového potrubia je niekedy nutné zalomiť zvislé potrubie v dôsledku dispozície jednotlivých podlaží, čo má veľký vplyv na tlakové pomery a tiež šírenie hluku. Pre dimenzovanie odpadových potrubí vo vnútri budovy platí STN 73 6760 a ČSN 75 6760, ktoré sú v súlade s EN 12 056-2. V Nemecku sa preto redukované odbočky na odpadovom potrubí pod uhlom 45° nesmú navrhovať. Experimentálne merania potvrdili, že kolmé odbočky 90°, t.j. odbočky s tzv. veľkým uhlom odbočenia, sú z hydraulického hľadiska nevyhovujúce a vhodnejšie sú odbočky 87,5° alebo 88,5° s tzv. malým uhlom odbočenia, pri ktorých sa uvažuje aj s väčšími maximálnymi prietokmi. V dôsledku dispozičného riešenia je často nutné zmeniť smer odpadového potrubia a vytvoriť odskok alebo zalomenie. Pri odskoku s uhlom najviac 45° od zvislice nevznikajú výrazné zmeny tlaku v potrubí, nie je nutné ani zväčšovať dimenziu potrubia. Pri zalomení odpadového potrubia dochádza k väčším rozdielom tlaku po dĺžke potrubia ako na priamom potrubí. Podľa STN 73 6760 navyše platí, že pri zalomení odpadového potrubia s uhlom väčším než 45° (najviac 88,5°) od zvislice (nehľadiac na dĺžku odpadového potrubia) je nutné zväčšiť priemer potrubia na menovitú svetlosť, ktorá je najbližšia vyššia k menovitej svetlosti. Zväčšenie menovitej svetlosti sa realizuje tesne nad zalomením, pri väčšom počte zalomení sa svetlosť zväčšuje len pri najvyššom zalomení. Norma predpisuje minimálny sklon ležatej časti potrubia pri zalomení najmenej 2 %.

Rýchlosť prúdenia a hlučnosť

Z hľadiska hlučnosti má veľký vplyv aj rýchlosť prúdenia odpadovej vody v potrubí. Pri krátkych odpadových potrubiach nevznikajú kritické podtlaky, preto je dovolené napr. v prípade nízkeho podhľadu riešiť zmenu smeru odpadového potrubia do ležatej časti - zvodového potrubia kolenom 88,5°, prípadne vhodnejšou alternatívou 2 × 45° kolenom. Pre odpadové potrubia od 10 do 22 m dĺžky sa pri zalomení menšom ako 2,0 m povoľuje riešiť prechod odpadového potrubia do ležatej časti dvoma 45° kolenami s obtokom pre prívod vzduchu. Obtokové potrubie sa s odpadovým potrubím spojí najmenej 2,0 m nad zalomením a najmenej 1,0 m pod zalomením. Menovitá svetlosť obtokového potrubia je rovnaká ako menovitá svetlosť ležatého úseku zalomenia odpadového potrubia. Zariaďovacie predmety inštalované v podlaží nad obtokom sa môžu pripojiť len do obtokového potrubia. Pri zalomení ≥ 2,0 m sa odporúča prechod do ležatej časti navrhovať podľa EN 12056. Pre odpadové potrubia nad 22 m sa zalomenie menšie než 2,0 m navrhuje rovnako ako pre potrubia od 10 do 22 m.

Teplotné obmedzenie pre montáž

Teplota pre montáž nie je nijak obmedzená čo sa týka možnosti porušenia rúr. Hlavné obmedzenie pri nízkych teplotách pod bodom mrazu by bola zamrznutá zemina, ktorá by veľmi znemožňovala pokládku a následne zhutnenie.
