Požiadavky na Komín pre Plynový Kotol Protherm: Komplexný Sprievodca Odvodom Spalín

Pri výbere nového kotla na vykurovanie, najmä ak ide o moderný kondenzačný kotol, je dôležité venovať pozornosť aj správnemu riešeniu odvodu spalín. V minulosti sa často používali klasické murované komíny, no s príchodom kondenzačných kotlov, ktoré pracujú s nižšou teplotou spalín a produkujú kondenzát, sa menia aj požiadavky na komínové systémy. V tomto článku sa zameriame na to, ako skombinovať kondenzačný kotol s nerezovým komínom a aké sú možnosti pri rekonštrukcii starších komínov, s dôrazom na kotly značky Protherm.

Typy plynových kotlov a ich špecifické požiadavky na komín

Je dôležité rozlišovať medzi rôznymi typmi kotlov a ich potrebami.

Klasické (nekondenzačné) a turbo kotly

Klasické plynové kotly, ktoré nie sú kondenzačné, majú vyššiu teplotu spalín a produkujú menej kondenzátu. Pre ne sa často používali tradičné murované komíny. Avšak, dymovody na nekondenzačné kotly už nemusia byť v ponuke, pretože moderné systémy preferujú efektívnejšie riešenia. Odkúrenie je určené pre plynové kotly s maximálnou teplotou spalín v hrdle kotla 200°C a v podtlakovej alebo pretlakovej prevádzke. Na odvod spalín sa ako materiál používa hliník. Odkúrenie je odolné i voči pôsobeniu prípadného kondenzátu. Systém odkúrenia je v prevedení súosom ø60/100 mm alebo ø80/125 mm, kde sa spaliny vedú vnútornou hliníkovou rúrkou ø60 mm (ø80 mm) a vzduch pre spaľovanie sa nasáva plechovou lakovanou rúrkou ø100 mm (ø125 mm) alebo samostatným saním vzduchu a výduchom spalín z hliníkovej rúrky ø80 mm. Pre tento typ spotrebiča sú stanovené špecifiká na priestorom a jeho umiestnením. Existujú aj kotly typu "turbo", ktoré majú odvod spalín riešený pomocou ventilátora.

Napríklad, Protherm Gepard 18/24 MOV (low NOx) je nekondenzačný plynový závesný kotol s odťahom spalín do komína a prietokovým ohrevom vody. Tento typ kotla vyžaduje pripojenie na existujúci, správne dimenzovaný a vložkovaný komín, ktorý je schopný odvádzať spaliny tohto typu spotrebiča. Spaliny majú vyššiu teplotu ako u kondenzačných kotlov, a komínová vložka musí byť odolná voči týmto vyšším teplotám (na rozdiel od kondenzačných, ktoré vypúšťajú chladnejšie spaliny a môžu používať vložky z PP). Priemer rúry odvodu spalín: Ø 135 mm. Komínová vložka musí mať tento priemer alebo byť preň prispôsobená.

Kondenzačné kotly Protherm a ich špecifiká

Kondenzačné kotly, naopak, pracujú s nižšou teplotou spalín, čo vedie k tvorbe vodnej pary a následne kondenzátu. Pre takéto spotrebiče musí byť prispôsobený aj komínový systém. Pre kondenzačné kotly je vždy nevyhnutné použiť špeciálne dymovody, ktoré sú odolné voči vlhkosti a kyselinám, a zároveň zabezpečujú bezpečný odvod spalín. Preto sa aj v staršom komíne odporúča použiť novú plastovú alebo nerezovú vložku. Dymovod pre kondenzačné kotle je vyrobený z polypropylénu, ktorý je odolný voči kyslému kondenzátu a dobre tvarovateľný pre jednotlivé diely. Maximálna teplota spalín v hrdle kotla je 120°C a systém pracuje v podtlakovej alebo pretlakovej prevádzke. Pre vonkajšie použitie je súosé odkúrenie ø80/125 mm s vnútornou spalinovou rúrkou polypropylénovou a vonkajšou rúrkou nerezovou.

Napríklad, pri výmene starého kotla Protherm Tiger s turbo odvodom spalín za nový kondenzačný kotol Protherm Tiger Condens 25 kkz 42 by ste nemali použiť starý dymovod z klasických kotlov. Používajú sa plastové s tesnením, keďže po nich steká kondenzát.

Typy komínových systémov pre plynové kotly

Komíny pre plynové kotly sú veľmi rozmanité a ich výber závisí od typu kotla. Nižšie sú uvedené najbežnejšie metódy konštrukcie dymovodov:

Koaxiálne komíny: Moderné riešenie pre kotly s uzavretou spaľovacou komorou

Koaxiálne komíny predstavujú najmodernejší spôsob inštalácie komínového potrubia, najmä pre nástenné plynové kotly s uzavretou spaľovacou komorou. Ich hlavným princípom je schéma „rúrka v rúrke“.

Konštrukcia a princíp fungovania

Konštrukcia koaxiálneho komína pozostáva z niekoľkých rúrok rôznych priemerov, ktoré sú vložené do seba. Uprostred tohto zariadenia sú špeciálne mosty, ktoré neumožňujú vzájomný kontakt prvkov. Každý z obrysov takého kanála má svoju vlastnú úlohu: Jeden z nich je zodpovedný za odvod spalín zo spaľovacej komory kotlovej jednotky. Cez druhú sa uskutoční prívod čerstvého vzduchu, ktorý je dôležitý pre úplné spaľovanie paliva. Takéto systémy neodsávajú vzduch z miestnosti, čím sa zvyšuje bezpečnosť a komfort. Prívod vzduchu na spaľovanie v kotle sa uskutočňuje priamo z exteriéru, obchádzajúc miestnosť. Okrem toho sa prichádzajúci vzduch cez vonkajšiu rúru súčasne zahrieva cez vnútorné potrubie, čím významne zvyšuje účinnosť celého systému. Dizajn plynového ohrievača vody alebo kotla s koaxiálnym komínom tiež eliminuje potrebu ďalších ventilačných systémov.

Výhody koaxiálnych komínov

Medzi hlavné výhody koaxiálneho dizajnu patria:

• Vysoká účinnosť: Predohrev prichádzajúceho vzduchu zlepšuje proces spaľovania.
• Malá veľkosť: Namiesto dvoch samostatných rúr je potrebný len jeden kompaktný produkt.
• Nezávislosť od interiérového vzduchu: Nie je potrebný žiadny ďalší ventilačný systém pre prívod spaľovacieho vzduchu z miestnosti.
• Ohľaduplnosť k životnému prostrediu: Znížené emisie vďaka efektívnejšiemu spaľovaniu.
• Bezpečnosť a komfort: V kotolni je pobyt pre zdravie ľudí absolútne neškodný, pretože systém odoberá kyslík zvonka, nie z miestnosti.
• Ekonomická spotreba paliva: Optimálne podmienky spaľovania prispievajú k úspore.
• Ochrana proti prehriatiu: Vďaka neustálemu prúdeniu studeného vzduchu sa steny komína nemôžu prehriať.

Nevýhody a riešenia

Jedinou nevýhodou koaxiálneho komína je riziko zamrznutia vnútornej rúry pri veľmi nízkych teplotách (-15 °C a menej), najmä v drsnejších klimatických podmienkach. Spaliny vydávajú svoje teplo vnútornému kanálu pozdĺž cesty a na výstupe už majú pomerne nízku teplotu, čo vedie k tvorbe kondenzátu. Silné zmrazenie môže viesť k poškodeniu komína a horáka. Mnohí odborníci sa však zhodujú na tom, že zamrznutie potrubí je výsledkom nesprávnej konštrukcie systému, a nie inherentnou chybou samotnej technológie. Pre minimalizáciu rizika je dôležité dodržiavať normy výrobcu a inštalačné pravidlá.

Koaxiálne komíny pre kondenzačné spotrebiče Protherm a ďalší výrobcovia

Pre moderné kondenzačné plynové kotly sú k dispozícii špeciálne vzduchovo-spalinové komínové systémy. Protherm vyrába oba typy koaxiálnych dymovodov vo veľkostiach 6/10 cm a 8/12,5 cm. Medzi ďalších renomovaných výrobcov koaxiálnych komínov patria Baxi, Immergas, Buderus, Hermann, Vaillant, Navien, Viessmann, Daewoo, Ariston a STOUT.

Kovové (nerezové) komíny a vložky

Kanály z nehrdzavejúcej ocele sú vďaka svojim vlastnostiam veľmi rozšírené. Medzi ich pozitívne stránky patrí jednoduchosť dizajnu, schopnosť vyrábať rôzne formáty, odolnosť proti opotrebovaniu, odolnosť voči agresívnemu prostrediu a ľahkosť. Kovový kanál môže okamžite odchádzať z plynového kotla. Okrem bežných kovových rúr je možné zakúpiť hotové sendvičové panely opláštené izoláciou. Ich princíp činnosti je rovnaký, avšak vďaka vrstve izolácie a dvojitej vrstve kovu sa tvorí menej kondenzácie. Tým sa zlepšuje ťah a efektivita odvodu spalín. Pre kovové komíny pre kondenzačné plynové kotly sa používa nerezový materiál triedy EN 1:4404 s hrúbkou steny 0,6 - 0,8 - 1,0 mm. Zvláštnosťou kovových konštrukcií je povinná inštalácia „dáždnikov“ na ochranu pred nečistotami a zanesením. Pre plynové kotly, vrátane kondenzačných, je možné použiť nerezovú vložku.

Keramické komíny

Keramické komínové systémy sú bežné v súkromných domoch. Ich hlavnou výhodou sú relatívne nízke náklady a jednoduchá inštalácia, ktorá nevyžaduje zložité konštrukčné riešenia. Keďže samotný materiál je z hľadiska tepelnej vodivosti pomerne slabý, spoľahlivý odvod spalín zaisťuje významná tepelná izolácia pomocou minerálnej vlny. Maximálna teplota pre tieto kanály by nemala presiahnuť 400 stupňov. Prvý segment, ktorý bude vychádzať zo samotného kotla, musí byť preto použitý iba z kovu, aby odolal vyšším teplotám na začiatku dymovodu.

Tehlové komíny a potreba vložkovania

Klasický tehlový komín je pomerne zložitá konštrukcia, ktorej stavba si vyžaduje veľa času a úsilia. Pre tehlový komín je potrebný dostatočne silný základ. Ak sa otázka týka výstavby takého kanála v už postavenom dome, tehla nemusí byť vhodná voľba. Vzhľadom na obtiažnosť stavby, ako aj vnútorne hrubé steny, ktoré môžu hromadiť sadze, tehlové konštrukcie bez vhodného vložkovania nie sú ideálne pre moderné plynové kotly. Pre moderné plynové kotly je nevyhnutné vložkovanie komína, aby sa zabezpečila odolnosť voči kondenzátu a optimálny ťah. Pod pojmom vyvložkovanie komína sa rozumie zavedenie vložky do tela komína. Tento postup sa používa najmä z dôvodu priaznivej ceny a rýchlosti renovácie komína, ktorej zväčša predchádza frézovanie, potrebné pre vytvorenie dostatočného otvoru na samotnú montáž systému. Vložkovanie komínov je dobré zveriť profesionálnym pracovníkom so skúsenosťami, ktorí odporučia kvalitné materiály, oboznámia vás s postupom vložkovania komína a vypracujú vám individuálnu cenovú ponuku.

Dôležité parametre dymovodu

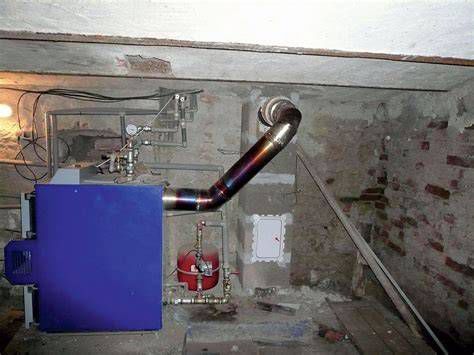

Dĺžka a sklon dymovodu

Dymovod by mal byť čo najkratší. Dĺžka dymovodu by nemala byť väčšia ako 25% z dĺžky od napojenia spalín do komína po ústie komína. Dymovod by nikdy nemal smerom k sopúchu klesať alebo byť v rovine. Je nevyhnutné vytvoriť sklon v potrubí (približne 3 stupne) pre bezpečný odvod kondenzátu mimo konštrukciu.

Priemer dymovodu a redukcie

Priemer hrdla na výstupe spalín zo spotrebiča by mal byť rovnaký ako je vnútorný priemer komína. Častokrát sa však stáva, že priemer dymovodu a komína je odlišný. Vtedy je potrebné použiť redukciu. Odporúčame však dymovod redukovať maximálne o 30mm. Pri výbere priemeru dymovodu je dôležité riadiť sa odporúčaniami výrobcu kotla. Napríklad, pri kondenzačnom kotle Protherm tiger condens s dĺžkou komína 5-6 metrov, môže stačiť rozmer dymovodu 60/100 mm, ktorý je aj cenovo výhodnejší. Pre kotol Protherm Gepart 23 MTV výrobca uvádza, že do dĺžky 4,5 metra je možné použiť dymovod s priemerom 60/100 mm. Ak by výška mala byť 4,6 metra, k tomu by ste potrebovali krátky kus na odvod kondenzátu kvôli záruke.

Komínová klapka

Niektoré spotrebiče majú z výroby zabudovanú komínovú klapku, niektoré ju však nemajú. O použití komínovej klapky rozhoduje komínový ťah. Pri nových komínoch s dobrým ťahom odporúčame použitie komínovej klapky. Pri starších komínoch alebo redukovaných dymovodoch s nižším komínovým ťahom je použitie klapky zbytočné. Pokiaľ nevieme zhodnotiť, aký máme komínový ťah, odporúčame klapku namontovať. Pri slabom ťahu a nepriaznivých poveternostných vplyvoch môže ostať komínová klapka otvorená, čo je lepšie riešenie ako demontovať obostavbu krbu a následne inštalovať komínovú klapku.

Rekonštrukcia starých komínov pre moderné kotly

Pri rekonštrukcii starého domu a výmene kotla za kondenzačný je často potrebné upraviť aj komín. Jednou z možností je vyvložkovanie starého murovaného komína. V tomto prípade sa do existujúceho komína vloží nová rúra, ktorá je prispôsobená pre kondenzačné kotly. Ak máte starý murovaný komín, je možné do neho vložiť plastový dymovod. Tento dymovod sa dá použiť aj do starého komína. Existujú aj komíny, ktoré sú priamo prispôsobené na kondenzačné kotly, ale zvyčajne je lacnejšie použiť plastovú vložku. Ak je starý tehlový komín veľmi krivý, môže byť výzvou inštalácia dymovodu s dostatočným priemerom. V takýchto situáciách je často vhodnejšie použiť flexibilnú vložku.

Riešenie problémov s ťahom

V prípade, že máte starý komín s priemerom 100 mm a bojler vám vypína, môže to byť spôsobené nedostatočným ťahom komína. Áno, aj toto môže byť príčina. V takom prípade by bolo vhodné zvážiť úpravu komína, napríklad inštaláciou nasávania vzduchu alebo špeciálneho zakončenia komína. Ak by ste dávali nový kondenzačný kotol, tak do starého komína dáte len plastový dymovod o priemere 60 mm. Toto by bolo asi najjednoduchšie riešenie.

Legislatívne a technické požiadavky pri výmene kotla a komína

Výmena plynového kotla nie je len technická, ale aj legislatívna záležitosť, ktorá si vyžaduje dodržanie špecifických predpisov.

Legislatívne požiadavky

• Stavebný zákon č. 25/2025 Z.z. (§ 18 ods. 4): Definuje výmenu kotla ako údržbu stavby. S povinnosťou ohlásenia stavebnému úradu, ak by výmena kotla mohla ovplyvniť stabilitu stavby, protipožiarnu bezpečnosť stavby, jej vzhľad vo verejnom priestore alebo životné prostredie, prípadne ak je stavba kultúrnou pamiatkou. Bez ohlásenia, ak ide o opravu a výmenu technických systémov budov a ich súčastí, ktorá si vyžaduje stavebné práce na udržanie funkčného stavu bez zásahu do nosnej konštrukcie, zmeny spôsobu užívania alebo vonkajšieho vzhľadu.
• Vyhláška č. 532/2002 Z. z.: Ustanovuje podrobnosti o všeobecných technických požiadavkách na výstavbu. Každý pripojený spotrebič musí vyhovovať danému druhu plynu a prevádzkovému pretlaku. Môže byť umiestnený len v priestore, ktorý svojím objemom, účelom a množstvom privádzaného vzduchu zodpovedá menovitému tepelnému výkonu a funkcii spotrebiča.
• TPP 704 01:2009 „Odberné plynové zariadenia na zemný plyn v budovách“: Pripojenie spotrebiča na domový rozvod plynu je možné len vtedy, ak jeho pripojenie zodpovedá požiadavkám príslušných predpisov a jeho vyhotovením a určením vyhovuje danému druhu plynu a jeho prevádzkovému tlaku.
• Vyhláška č. 401/2007 Z.z.: O technických podmienkach a požiadavkách na protipožiarnu bezpečnosť pri inštalácii, prevádzkovaní palivového spotrebiča a pri výstavbe a používaní komína a dymovodu.

Potreba odbornej spôsobilosti a projektu

STAVEBNÍK SI PRED VÝMENOU KOTLA MUSÍ PREVERIŤ TYP SPOTREBIČA, KTORÝ CHCE VYMENIŤ! Poradte sa s autorizovaným projektantom, ktorý posúdi a naprojektuje výmenu kotla. Usmerní Vás, aby pri výmene kotla boli dodržané vyššie uvedené body. Pri zmene priestoru (napr. stavebná úprava, výmena okien a dverí, spôsob a rozsah vetrania, prívod vzduchu pre spaľovanie a odvod spalín), v ktorom je spotrebič umiestnený, je nevyhnutné vykonať opätovné posúdenie všetkých požiadaviek pre bezpečné a spoľahlivé používanie daného spotrebiča. Vyhodnotenie je potrebné vykonať ešte pred výmenou spotrebiča na plynné palivo za spotrebič s iným výkonom prípadne pred zmenou druhu paliva - hybridné kotly.

Povinnosti užívateľa a údržba komína

Právnické aj fyzické osoby majú zo zákona vyplávajúce povinnosti, ktoré slúžia na ochranu Vášho zdravia, života, aj majetku. Každý je povinný zabezpečovať pravidelné čistenie komínov a vykonávanie kontroly komínov v jej objektoch alebo v priestoroch, ktoré má vo vlastníctve alebo v užívaní, osobou s odbornou spôsobilosťou. Komín sa musí udržiavať v dobrom technickom stave a musí byť zabezpečená jeho pravidelná kontrola a čistenie.

Sadze a kondenzát nahromadené v zbernej časti komínového prieduchu sa musia vyberať pri každom čistení komína. Spotrebič sa musí čistiť v lehotách určených jeho výrobcom v dokumentácii k spotrebiču. Ak táto lehota nie je v dokumentácii určená alebo taká dokumentácia chýba, musí sa čistiť v lehotách uvedených v tabuľke. Komín musí byť označený štítkom umiestneným na komínovom plášti v blízkosti kontrolného alebo čistiaceho otvoru alebo na inom ľahko dostupnom mieste.
