Kotviace prvky a správna montáž kamenného obkladu: Komplexný sprievodca

Kamenný obklad je v interiéri aj exteriéri často vyhľadávaným riešením vďaka svojej estetike a odolnosti. Je vyrobený z prírodného kameňa a pridá vášmu domu či záhrade nádych luxusu a prírodnosti. Správna inštalácia a údržba sú kľúčové pre dlhodobú krásu a funkčnosť tohto materiálu. Ako však postupovať pri jeho lepení na stenu a aké kotviace prvky použiť, aby bol výsledok nielen krásny, ale aj trvácny?

Kotviace systémy pre kamenný obklad: Základ stability

Kotviace systémy hrajú kľúčovú úlohu pri zabezpečení stability a bezpečnosti fasádnych obkladov. Bez ohľadu na to, či ide o novostavbu alebo renováciu, správne navrhnutý a realizovaný kotviaci systém je nevyhnutný pre trvácnosť a odolnosť fasády voči poveternostným vplyvom, mechanickým záťažiam a iným vonkajším faktorom. Kotviace systémy slúžia na upevnenie fasádnych panelov alebo iných obkladových materiálov k nosnej konštrukcii budovy. Ich úlohou je zaistiť, aby fasáda pevne držala na svojom mieste, odolávala zaťaženiam a zabezpečovala dlhodobú stabilitu.

Typy kotviacich systémov a ich špecifiká

Pri výbere kotviaceho systému je dôležité zvážiť špecifiká materiálu a estetické požiadavky projektu. Existujú rôzne prístupy k upevneniu obkladových materiálov:

• Mechanické kotviace systémy: Tieto systémy sú ideálne pre ťažšie materiály, ako sú kameň alebo keramické obklady.
• Chemické kotviace systémy: Tam, kde nie je možné použiť mechanické upevnenie, prichádzajú do úvahy chemické kotvy. Tieto systémy sú mimoriadne pevné a odolné a poskytujú maximálnu spoľahlivosť aj v náročných podmienkach.
• Skryté kotviace systémy: Tento typ kotiev je obzvlášť vhodný pre dizajnové projekty, kde je dôležitý ničím nerušený, čistý vzhľad fasády.

Kamenné platne hrubé 60 mm a viac môžu byť špicované alebo zrnované. Platne z pieskovca, opuky, neleštiteľných vápencov, mramorov, ónyxov, travertínov a podobne môžu byť ryhované alebo rázované. Špecifiká kotvenia kamenného obkladu sú dané jeho hmotnosťou. Vzhľadom na to, že kameň má vysokú hmotnosť, tradičným spôsobom (lepením pomocou lepiacich mált) možno obkladať len kamenné platne s malými rozmermi a hrúbkami (tenkostenné platne). Kamenný obklad musí vždy niesť jeho podklad, nesmie zaťažovať dlažbu. Do podkladu sa vešajú pomocou rozličných kovových (bronzových, medených, oceľových, pozinkovaných, prípadne pocínovaných) skôb a kotiev. Fasády z prírodného kameňa preto vyžadujú bezpečné a flexibilné kotviace systémy.

Konkrétne typy kotiev pre prírodný kameň

Výber kotvy závisí od konkrétneho typu použitého prírodného kameňa, veľkosti a hmotnosti kameňov, materiálu podkladu a zamýšľaného použitia. Medzi bežné typy kotiev patria:

• Z-kotvy alebo Z-klipy: Kotvy v tvare Z sa bežne používajú na montáž väčších panelov z prírodného kameňa na steny. Ponúkajú skryté a bezpečné upevnenie, čo umožňuje esteticky príjemný vzhľad.
• Podrezané kotvy: Pre ťažšie prírodné kamene alebo dosky môžu podrezané kotvy s expanzným mechanizmom poskytnúť pevné a spoľahlivé spojenie s podkladom.
• L-kotvy: Kotvy v tvare L sa často používajú na kotvenie prírodného kameňa do betónu alebo pevných povrchov. Sú vhodné pre kamene rôznych veľkostí a hmotností.
• Hmoždinky a kolíky: Pre tenký alebo ľahký prírodný kameň možno použiť hmoždinky alebo kolíky na pripevnenie kameňa k podkladu.
• Mechanické kotvy: Pre nepravidelne tvarované kamene alebo jedinečné aplikácie možno použiť mechanické kotvy, ako sú kotviace pásy alebo drôtené kotvy.

Zvolený typ kotvy by mal byť vhodný pre konkrétny prírodný kameň a konštrukčné požiadavky projektu. Je dôležité poradiť sa so skúsenými odborníkmi a dodržiavať pokyny výrobcu týkajúce sa výberu kotvy, inštalácie a nosnosti.

Technické požiadavky na kotvy a ich inštaláciu

Pri kotvení obkladu suchým spôsobom kotva v závislosti od jej vyloženia a únosnosti umožňuje malé posuny. Kotvenie kamenného obkladu priamo kotvami je náročné na pripevnenie kotiev, ktoré nesú celú hmotnosť obkladu. Pôsobí na ne tlak (kompresia), sanie (aspirácia) vetra, mechanické namáhanie, teplotný rozkyv, musia zabezpečovať polohu obkladu a vyrovnávať tolerancie. Každú dosku musia niesť minimálne dve kotvy, na mieste ich pôsobenia je vytvorený kĺb, ďalšie dve kotvy dosku prichytávajú a zabezpečujú posuvné uloženie. Potom každá platňa tvorí samostatný dilatačný celok.

Kotvy (príchytky, rozperky, tŕne) musia byť z nehrdzavejúceho materiálu. Dnes sa používajú kotvy pozinkované alebo z nehrdzavejúcich legovaných ocelí (obsahujú najmenej 12 % chrómu), zriedka hliníkové, keďže majú nedostatočnú únosnosť. Na obklady zhotovované suchým spôsobom sa u nás používajú oceľové kotvy, pričom tŕň je v kotve pevne privarený.

• Otvory na kotvy v podkladovej konštrukcii majú kruhový prierez a musia mať najmenší priemer 24 mm (okrem pórobetónu, kde je najmenší priemer 40 mm) a najväčší 50 mm.
• Hĺbka otvorov kotvy v prvkoch z prírodného kameňa závisí od dĺžky tŕňa; otvory musia byť o 3 až 5 mm hlbšie ako tŕň kotvy.
• Otvory v platniach z mäkkých kameňov (z opuky, pieskovca, mramoru, vápenca) majú byť najmenej 5 mm od líca, v platniach z tvrdých kameňov (zo žuly, syenitu) najmenej 10 mm od líca. Vhodné je, aby boli v prednej časti hrúbky platne.

Príprava podkladu a materiálu pre montáž obkladu

Príprava pred montážou a samotného podkladu je kľúčová pre dlhotrvajúci a estetický výsledok. Pred začiatkom prác je nutné dôkladne zmerať priestory, spočítať plochu obkladu a zakúpiť o 10% viac všetkého obkladového materiálu vrátane stavebnej chémie.

Požiadavky na podklad

Všetky podklady musia byť pred lepením správne vysušené, mať vhodnú nosnosť, stálu a rovnorodú štruktúru, byť rovné, čisté, suché a očistené od prachu, mastnoty, mazív, proti-adhéznych prostriedkov, zvyškov farieb, starých náterov a pod. Podklad musí byť stabilný a schopný uniesť zaťaženie obklady. Ideálnym podkladom sú minerálne materiály napr. betón, pórobetón, sadrokartón, tehly, tvárnice. Nepevné povrchy s nevhodnou priľnavosťou je nutné odstrániť. Neodporúča sa lepenie obkladov na emulzné farby, akrilové omietky, sadrové stierky a staré nátery farieb. Pokiaľ máme lepiť obklady na staré murivo s omietkou, odporúčame starú povrchovú úpravu odstrániť.

Povrchy s väčšou nasiakavosťou je potrebné ošetriť penetračným prípravkom, ktorý zvýši priľnavosť lepidla k podkladu. Penetráciu volíme podľa typu podkladovej plochy a jej nasiakavosti (savosť x nesavosť). Pri aplikácii uvedeného zatepľovacieho systému je potrebné spracovať tepelne technické hodnotenie konkrétne obvodovej steny v mieste realizácie.

Pokiaľ zistíme, že lepená strana obkladu má hladký povrch, je treba ho zdrsniť pomocou drôtenej kefy alebo iného podobného náradia. Pri obkladaní fasády je nevhodné obkladanú stenu natierať fasádnou penetráciou.

Základnou technologickou požiadavkou je zaistenie teploty podkladu v rozpätí od +5 °C do +25 °C počas lepenia a 48 hodín po jeho ukončení. Pri nižších teplotách neprebiehajú chemické reakcie potrebným spôsobom, voda obsiahnutá v malte vplyvom mrazu mení objem a poškodzuje štruktúru ešte nezatvrdnutého materiálu a systém následne nevykazuje potrebné vlastnosti. Dôsledkom je neskoršie odpadávanie obkladu, prípadne tvorba trhlín v škárach.

Príprava obkladového materiálu

Obklady je potrebné pred pokládkou skontrolovať. Odporúčame jednorazový nákup obkladov z jednej výrobnej šarže, aby ste zabránili väčším rozdielom v odtieňoch. Obklady vyberajte z niekoľkých krabíc súčasne pre rovnomerné rozloženie odtieňov. Vyskladajte si obklady na zem okolo seba (aby Vám ale neprekážali) pohľadovou stranou nahor. Budete tak mať prehľad a môžete tak lepšie vyberať a kombinovať jednotlivé obklady podľa farieb a štruktúry. Pred lepením si plochu vyskladajte "nanečisto" na podlahu.

Montáž kamenného obkladu lepením

Montáž obkladov sa vykonáva s použitím stavebnej chémie od spoločnosti Stonepark.sk, ktorá zaručí dokonalý výsledok. Postup prác je veľmi podobný ako pri lepení keramických obkladov. Pokládku našich produktov zvládne každý, kto má trochu trpezlivosti, zručnosti a nejakú tú stavebnú prax, aspoň na hobby úrovni. Je však nevyhnutné dodržiavať určité pravidlá.

Výber a príprava lepidla

Výber správneho lepidla je kritickým krokom. Pre kamenný obklad sa odporúča použiť špeciálne lepidlo určené pre kameň alebo flexibilné lepidlo, ktoré zvládne aj prípadné pohyby steny. Dôležité je, aby bolo lepidlo flexibilné a určené na lepenie veľkoformátových obkladov a dlažieb do exteriéru. Takéto lepidlá sú bežne balené po 25kg a ich cena sa pohybuje okolo 10-12€. Na lepidle sa určite neoplatí šetriť. Pre lepenie obkladu je vhodná tenkovrstvá lepiaca malta triedy C2T s garantovanou mrazuvzdornosťou. Na štandardné lepenie doporučujeme použiť cementové flexibilné lepidlo triedy C2TE (Vylepšené cementové lepidlo s doplnkovými vlastnosťami, zníženým sklzom a predĺženým časom zavädnutia) akejkoľvek značky. Obklady je možné lepiť na akýkoľvek pevný a súdržný podklad, ktorý unesie hmotnosť obkladu (až do 50Kg/m2).

Výdatnosť 25kg vrecka je závislá od druhu materiálu:

Vo vedrách, či inej nádobe si pripravíme lepidlo. Pri príprave lepidla dodržujeme pokyny, uvedené na obale. Lepidlo miešame, kým nebude zaistená optimálna konzistencia (obvykle pripomína zhruba konzistenciu zemiakovej kaše). Pre prvé 2 várky si namiešajte menšie množstvo lepidla.

Postup lepenia

1. Príprava základnej línie: Pred začatím lepenia zvoľte pomocou vodováhy rovinu a pripevnite pomocnú opornú latu, na ktorú pokladajte prvý rad obkladov.
2. Čistenie obkladov: Pred lepením odstráňte všetky nečistoty a nepresnosti zo zadnej strany obkladu, napríklad drôtenou kefou.
3. Nanášanie lepidla: Nanášanie lepidla sa robí celoplošne, tj. lepidlo sa nanesie na celú plochu (zadnú stranu) obkladu. Pri rezanom kameni sa môže lepidlo nanášať zubatým hladítkom tzv. hrebeňom, pri nepravidelnom kameni sa lepiaca zmes nanáša v hrubšej vrstve murárskou lyžicou. Keďže lepidlá pre prírodný kameň sú kontaktné, je potrebné, aby bolo lepidlo nanesené tak na obklade, ako aj na podklade. Takto pripravený výrobok vtláčame kývavým pohybom do malty na podklade.
4. Osadenie obkladu: Kameň prikladajte k stene a jemne ho pritlačte. Obklad na stenu pritlačte po celej ploche kameňa. Medzi jednotlivými kameňmi nechajte dostatočné škáry pre škárovaciu hmotu. Lepiacu zmes, ktorá je pri nalepení kameňa na stenu vytlačená nad jeho povrch, je potrebné okamžite zotrieť a povrch kameňa očistiť vlhkou špongiou alebo štetcom.
5. Pracovné prestávky: V jednom pracovnom kroku osadzujeme maximálne 5-6 vrstiev obkladu nad sebou, potom je nutná minimálne 12 hodinová technologická prestávka, ktorá zaručí, že sa osadené tvarovky dokonale priľnú a celá konštrukcia sa vlastnou váhou nezborí.
6. Rezanie obkladov: Pokiaľ musíme obklad prerezať do potrebného rozmeru, je treba použiť uhlovú brúsku s diamantovým kotúčom alebo kotúčom pre rezanie kameňa. Pri rezaní obkladov odporúčame používať respirátor kvôli vysokej prašnosti. Ak obkladáte od rohu k rohu, tak obklad zrežte vždy na inom mieste, nech nie sú rezy nad sebou.
7. Kontrola a čistenie: Pri lepení priebežne kontrolujeme vodorovnosť, zvislosť a prípadné nerovnosti okamžite riešime buď klinom alebo zbrúsením obkladu. Pokiaľ zamažeme pohľadovú stranu obkladu lepidlom, ihneď nečistotu odstránime pomocou vlhkej hubky.

Rezaný (formátovaný) kamenný obklad lepíme buď bez škár alebo so škárou, podobne ako pri tehlovom obklade. Lepenie obkladu zo štiepaného kameňa si vyžaduje trošku viac tvorivého ducha a viac trpezlivosti pri výbere toho správneho kúsku do „skladačky“. Montáž obkladov "na styk" odstraňuje používanie škárovacích mált, vďaka čomu sú znižované náklady a čas na vykonanie kamennej fasády.

Špeciálne požiadavky pre lepenie na zateplené fasády

Pokiaľ plánujete kamenný obklad lepiť na stenu so zateplenou fasádou, je dôležité venovať pozornosť kotveniu zatepľovacieho materiálu. Pre obklady z kameňa sa najbežnejšie používa tzv. dvojité kotvenie, čo predstavuje 8ks kotiev s oceľovým tŕňom na m², spolu s dvojitým presieťkovaním. Tu sa odporúča použiť tzv. pancierovú sieťku, ktorá znáša vyššiu záťaž oproti bežnej sklo-laminátovej sieťke. Takto ukotvená fasáda bežne zvládne zaťaženie 50 a viac kg/m². Systém ETICS (External Thermal Insulation Composite Systems) je navrhnutý pre zatepľovanie zvislých obvodových stien budov ako pre rekonštrukcie, tak aj pre novostavby.

Ako vlastný tepelný izolant sú navrhnuté dosky z fasádneho stabilizovaného polystyrénu alebo minerálnej fasádnej vaty s kolmým vláknom. Doporučujeme minerálnu vlnu s kolmým vláknom - lamelou, napríklad Nobasil FKL. Taktiež je potrebné použiť pancierovú sieťku (Sklotextilná sieťka so zvýšenou pevnosťou) a dvojnásobné množstvo kotiev a prichytiť aj sieťku (nielen popod ňu). Je možné použitie aj kovových kotiev. Pre platnosť certifikátu je nutné použiť konkrétne komponenty uvedené v príručke.

Kotvenie tohto systému vždy podlieha statickému posúdeniu vzhľadom k tomu, že sa jedná o súbor vzájomne sa ovplyvňujúcich vzťahov (kvalita a nosnosť podkladu, technické parametre použitých materiálov v podklade, dilatácie, zaťažovanie objektu z hľadiska umiestnenia, účelu použitia, atď.). Kotvenie systému sa vykonáva podľa nasledujúcich odporúčaní: Po celoplošnom zapracovaní sklo-textilnej tkaniny je nutné ju prikotviť k podkladu súčasne s doskami izolantu. Dimenzie dĺžok hmoždiniek a parametre montáže (kotviaca dĺžka, priemer a hĺbka vŕtaného otvoru, atď.) Podlieha technologickému odporúčaniu výrobcu použitých hmoždiniek.

Dilatačné škáry a škárovanie

Obklad je nutné podľa potreby rozdeliť dilatačnými škárami (odporúčaná maximálna veľkosť jednotlivých celkov je 4 × 4 m). Taktiež je nutné dodržiavať dilatačné objektové škáry. Pre vplyv objemových zmien vyvolaným rozdielom teplôt sa musia v kamennom obklade navrhovať dilatačné škáry. Najmenšia šírka dilatačnej škáry sa má rovnať aspoň dvojnásobku najväčšieho predĺženia dĺžky dilatačného poľa (dilatačného prvku). Dilatačné škáry môžu byť otvorené alebo uzavreté (vyplnené látkami), ktoré umožňujú dilatačný posun, musia byť vždy pružné a nesmú vytekať zo škár a tvoriť škvrny. Dilatačné škáry obkladu sa majú zhodovať s dilatačnými škárami nosnej konštrukcie a pri vertikálnych a horizontálnych posunoch prebiehať v jednej rovine.

Postup škárovania

Škárovanie je možné vykonať až po úplnom zaschnutí lepidla (čas podľa odporúčania výrobcu lepidla), v prípade celej fasády cca 14 dní po ukončení lepenia. Pred škárovaním zo škár odstránime prípadné nečistoty a prach. Pri lepení kamenného obkladu so škárami je potrebné lepidlo zo škár odstrániť aspoň do hĺbky 0,5 cm, čo je minimálna hĺbka škáry.

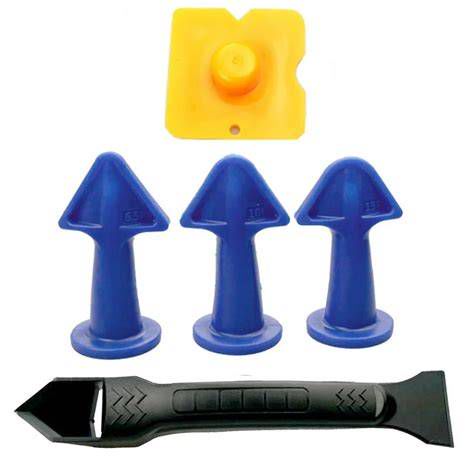

Na škárovanie používame kvalitnú škárovaciu maltu s pieskom (Cystom Polyblend s pieskom alebo QUICK - MIX). Škárovaciu hmotu naneste do škár a následne prebytky odstráňte špachtľou a vlhkou handričkou. Škárovacia hmota sa nanáša do jednej roviny spolu s kameňom, alebo 3-5mm pod úroveň obkladu, aby plocha pôsobila plastickejšie. Pri výbere škárovacej malty dajte najmä pozor na to, aby bola škárovacia malta určená pre väčšiu šírku škár. Ak aplikujete obklad do exteriéru alebo do kúpeľne, musí byť škárovacia malta hydrofóbna, teda vodeodolná. Dbajte na dodržanie správnej konzistencie pri rozmiešavaní malty.

Počas celej doby lepenia a následného škárovania obkladu je nutné udržiavať kamenný obklad čistý a priebežne z jeho povrchu odstraňovať akékoľvek malty a lepidlá. Škárovanie je nutné robiť tak, aby sa neznečistil povrch obkladu - znečistenie môže byť trvalé! Pre zaistenie jednotnej farby škáry, je vhodné vykonať škárovanie v jednom dni za rovnakého počasia. Dôležité je dodržanie rozmerov škár, najmä ich min. Hĺbky.

Ochrana a údržba kamenného obkladu

Po nalepení, vyškárovaní a vyschnutí lepidiel a cementových hmôt je nevyhnutné vykonať ochranu kamenného obkladu jeho impregnovaním. Existujú rôzne druhy impregnácií, ktoré majú len ochrannú (hydrofóbnu) funkciu a teda vzhľad kamenného obkladu nemenia, alebo impregnácie, ktoré zároveň zvýraznia farbu a štruktúru kameňa, prípadne impregnácie s tzv. mokrým efektom. Impregnácie sú hydrofóbne a olejofóbne, ktoré povrch nezmenia alebo zvýraznia farbu a štruktúru kameňa. Impregnácia slúži aj ako prevencia proti vyblednutiu farieb obkladu a vzniku vápenných výkvetov.

Aplikácia impregnácie

Pre exteriér (sokle, steny, komíny) doporučujeme český hydrofobizačný prípravok LUKOFOB 39, prípadne ANTIPLUVIOL (MAPEI). Výrobok po aplikácii nesaje vodu a chráni pred tvorbou machu. Aplikuje sa len jedna vrstva, ktorá následne chráni asi 5-7 rokov. Prípravok treba pred použitím zriediť s vodou v pomere 1:10 (1 diel Lukofobu a 10 dielov vody). Následne sa to môže striekať alebo natierať štetcom.

Do interiéru je Lukofob zbytočný. Tam doporučujeme natrieť alebo nastriekať obklad Duvilaxom BD-20, zriedeným s vodou (1 diel Duvilaxu a 10-15 dielov vody). Farba ožije a uzavrú sa póry, ale obklad zostane matný. Prípadne, čím menší podiel vody, tým bude povrch lesklejší.

Impregnáciu nanášame najčastejšie rozprašovačom a to buď v jednej alebo viacerých vrstvách (podľa typu impregnácie). Proces impregnovania je dobré opakovať. V interiéri cca 1x za 10 rokov. V exteriéri cca 1x za 5 rokov. Pred celoplošnou aplikáciou naneste vybranú impregnáciu iba na kúsok obloženia a počkajte, čo sa stane so vzhľadom obkladu. Impregnáciu nanášajte rovnomerne tak, aby roztok po obklade nestekal.

Riešenie vápenných výkvetov

Takzvané výkvety sú vyplaveniny vápnika ako najľahšieho prvku v betóne. Tento jav často nastáva na miestach, kde betón alebo betónové výrobky dlhodobo absorbujú vlhkosť. Táto vlhkosť následne vyplavuje na povrch vápnik, ktorý vytvára biely závoj. Je to prirodzená vlastnosť všetkých betónových výrobkov. Výkvety časom zmiznú samé, prípadne je ich možné odstrániť kartáčovaním s roztokom octu a vody (1 diel octu + 5 dielov vody). Vzniku výkvetov sa nedá nikdy s istotou zabrániť. Je to iba estetická vada, ktorá časom zmizne bežným užívaním.

Bežná údržba

Naše obklady nevyžadujú špeciálnu údržbu. Obklady v exteriéri raz za čas umyjeme hadicou alebo vysokotlakovým čističom WAP. Tlak vody sa musí prispôsobiť daným podmienkam na základe vykonanej skúšky čistenia tak, aby nedošlo k porušeniu povrchu zatepľovacieho systému. V interiéri riešime nečistoty bežnými umývacími prostriedkami, vysávačom a prachovkou. Zakazuje sa používať na čistenie látky s podielom organických rozpúšťadiel, hydroxidy, kyseliny alebo iné chemikálie. Čistenie sa odporúča vykonávať v letnom období. Pamätajme na to, že sadrové obklady nesmú prísť do kontaktu s vodou.

Dôležité technické požiadavky a odporúčania

Pri práci s kameňom a lepidlami je dôležité dodržiavať technologické postupy a odporúčania výrobcov materiálov. Vždy dbajte na dostatočné vytvrdnutie a schnutie jednotlivých vrstiev. Pravidelne kontrolujte stav obkladu a v prípade potreby vykonajte údržbu škár alebo impregnáciu. Počas celého priebehu montáže je bezpodmienečne nutné dodržať všetky odporúčania výrobcov jednotlivých komponentov celého systému. Montáž tohto systému má svoje pravidlá a špecifiká, ktoré sú pre bezchybnú funkčnosť systému nevyhnutná. Preto montáž musí vykonávať firma, ktorá tieto systémy vykonáva a má s nimi skúsenosti, alebo je zaškolená výrobcom systému. Firma nenesie zodpovednosť za nesprávnu montáž obkladu na stenu.

Úplne zásadné je nespracovávať materiály systému za nevhodného počasia. Rozmedzie teplôt je doporučené medzi +5 °C až +25 °C. Najdôležitejšou požiadavkou je ochrana diela "pred, počas a po realizácii" pred preniknutím nadbytočnej vlhkosti, tá v prípade, že prenikne do konštrukcie, spôsobí neskôr vznik výkvetov. Ochrana je nutná nielen pred dažďom, ale aj pred hmlou a vysokou vzdušnou vlhkosťou, kedy dochádza ku kondenzácii veľkého množstva vody na chladnom povrchu konštrukcie. Pre prácu s jednotlivými komponentmi systému používajte zásadne čisté náradie podľa odporúčania dodávateľa systému.
