Spoľahlivé upevnenie oceľových konštrukcií k betónovým základom je kľúčovým prvkom každej stavby. Pre bezpečnosť akejkoľvek konštrukcie, či už počas výstavby alebo pri jej používaní, je nevyhnutné správne vyhotovenie spojov. Práve spojovacie prvky, ako sú chemické a mechanické kotvy, prenášajú všetky sily z pripevňovanej konštrukcie do podkladu, najčastejšie do betónu.
Spolupráca pri návrhu kotvenia
Projekt ukotvenia oceľových konštrukcií vypracovávajú dvaja projektanti - oceliar a betonár. Ich úzka spolupráca zaisťuje kvalitu ukotvenia a bezproblémovú prevádzku konštrukcie po dobu niekoľkých desaťročí. Obaja projektanti spolurozhodujú o tom, či bude kotvenie do betónovej konštrukcie zabudované už pri betonáži, alebo sa dodatočne prevedie pomocou chemických či rozperných kotiev.
Na základe ich vzájomnej spolupráce sa vypracuje detailný výkres kotvenia, v ktorom sú špecifikované zabudované kotviace prvky vkladané do debnenia. Pri osadzovaní kotviacich skrutiek musia byť riadne vyznačené možné montážne tolerancie a presnosť osadenia, pretože tá je pre stabilitu konštrukcie kritická.

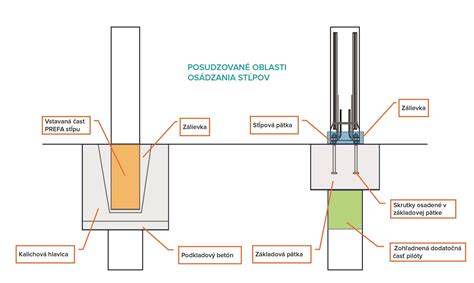

Typy kotvenia oceľových stĺpov
Oceľové stĺpy sa najčastejšie kotvia k betónovým základom prostredníctvom základových pätiek alebo oceľových dosiek. Tieto prvky plnia dve zásadné funkcie:
- Prenos zaťaženia: Prenášajú všetky sily stĺpa priamo do podkladu.
- Ochrana materiálu: Odizolujú oceľ od zeme, čím sa minimalizuje riziko korózie a predlžuje životnosť konštrukcie.
Pätky a základové dosky s otvormi
Mnohé pätky disponujú základovou doskou, ktorá má otvory určené na upevnenie pomocou mechanických kotiev alebo chemickej malty so závitovou tyčou. Priskrutkovacie pätky s platňou sa zvyčajne montujú na už existujúci betónový základ. Majú plochú platňu s predvŕtanými otvormi, do ktorých sa stĺp priskrutkuje. Tento typ je veľmi praktický pri rekonštrukciách alebo pri dodatočnom osadzovaní stĺpov.
Čo je dôležité pri kotvení do betónu?
Správny výber kotvy a montážne zásady
Najdôležitejším krokom je správny výber kotvy podľa podkladu, zaťaženia a prostredia. Výber správnej kotvy spolu s precíznou montážou podľa návodu výrobcu (ETA) sú základom bezpečného a trvácneho spoja.
Kľúčové faktory pri výbere
| Kritérium | Popis |
|---|---|
| Typ betónu | Rozhoduje, či je betón prasknutý alebo neprasknutý. Kotvy pre prasknutý betón majú špeciálne schválenie (napr. "Option 1" v ETA). |
| Typ zaťaženia | Rozlišujeme ťah (vytrhávanie) a šmyk (strih). Každá kvalitná kotva má v technickom liste definovanú svoju návrhovú odolnosť. |
| Prostredie | Pre agresívne prostredie (vlhkosť, soľ, chlór) je nevyhnutná vysoko odolná nerezová oceľ A4 alebo špeciálna HCR oceľ. |
Dôležité aspekty montáže
- Správne vŕtanie: Použite vrták určený pre betón, vŕtajte kolmo a dodržte predpísanú hĺbku diery.
- Čistenie diery: Toto je absolútne kritický krok, najmä pri chemických kotvách. Prach bráni spojeniu kotvy s betónom a môže znížiť nosnosť o desiatky percent.
- Uťahovací moment: Pre mechanické kotvy vždy použite momentový kľúč, aby sa zabezpečila správna expanzia bez rizika rozštiepenia betónu.
- Narazenie na výstuž: Ak narazíte na tvrdý odpor, pravdepodobne ste trafili oceľovú výstuž. Nepokúšajte sa ju nasilu prevŕtať, dieru radšej mierne posuňte.
Pokročilé techniky: Metóda Hilti SOFA
V prípadoch, keď tradičné metódy a normy narážajú na svoje limity, prichádzajú na rad pokročilé techniky, ako je metóda Hilti SOFA (riešenia pre upevňovanie). Táto metóda rozširuje ustanovenia normy STN EN 1992-4 a umožňuje projektantovi modelovať rozloženie upevnenia zaťažené šmykom, ktoré presahuje štandardné konfigurácie. Umožňuje projektantovi modelovať akékoľvek rozmiestnenie kotiev, pravidelné alebo nepravidelné, za predpokladu, že medzi kotvou a základovou doskou nie je žiadna vôľa (medzikružie je vyplnené).
