Osadenie okna do betónovej steny je technicky náročná úloha, ktorá si vyžaduje precíznosť, správny postup a dodržanie technických noriem. Len správne namontované okno dokáže plniť svoju funkciu, zatiaľ čo neodborná montáž môže mať za následok zatekanie do interiéru, úniky tepla do exteriéru, rosenie okien, zníženie zvukovej izolácie či dokonca deformácie rámu. Hoci poskytujeme odborné osadenie okien, dverí a posuvných systémov do stavebných otvorov, vieme, že niektorí naši zákazníci sa do tejto realizácie chcú pustiť sami. Ak však máte skúsenosť s podobnými prácami, môžete si okná nainštalovať aj svojpomocne. Svojpomocná montáž sa preto určite neodporúča bez predchádzajúcich skúseností.
Na úvod je potrebné poznamenať, že neodborná a nesprávna montáž okien môže spôsobiť problémy s tepelnou izoláciou, zatekaním, rosením a v horších prípadoch tiež so statikou. Kým okno dosadne do otvoru, malo by jeho osadeniu predchádzať kvalitné plánovanie. Vopred sa informujte, aké sú záručné podmienky na vaše nové okná. Pre splnenie záručných alebo poistných podmienok je zvyčajne potrebné potvrdenie o odbornej montáži.
Príprava a potrebné vybavenie pre montáž okna
Pred začatím montáže je nevyhnutné skontrolovať, či na ostení nie sú nerovnosti a či je podklad dostatočne pevný, súdržný a čistý. Murivo musí byť čisté a suché, bez prachu a voľných častíc. Prípadné nerovnosti na stene sa vyrovnajú cementovým lepidlom. Pred montážou je potrebné presne zamerať stavebný otvor. Okno alebo dvere by mali byť menšie než samotný otvor, aby zostal zachovaný dilatačný priestor - ideálne 1-1,5 cm na každej strane. Skontrolujte, či máte správne rozmery podľa stavebných otvorov, vrátane rezervy pre penu a dilatáciu. Stavebné otvory musia byť rovné, odporúča sa kontrola vodováhou alebo laserovým nivelačným prístrojom. Pri vymeriavaní okna sa musí počítať s priestorom potrebným nielen na samotný rám okna, ale aj na ďalšie doplnkové rozširovacie alebo podkladové profily.
Pre úspešnú montáž okna budete potrebovať nasledovné nástroje a materiály:
- vodováha
- turboskrutky + krytky (prípadne ako alternatíva montážne kotvy)
- výkonná vŕtačka (príp. elektrická vŕtačka)
- polyuretánová montážna pena (nízkoexpanzná)
- pištoľ na penu
- kliny (drevené, plastové podložky)
- bity (Torx 130, krížový)
- vrták č.7 do železa, SDS vrták
- kladivko
- plochý skrutkovač
- zvinovací meter, zalamovací nôž
- kľúč pre nastavenie okna
- parotesné a paropriepustné pásky
- silikónový tmel
Všetky montážne a kotviace prvky, ako sú skrutky, kotvy či pásky, musia byť vhodné pre konkrétny typ muriva - či už je to napr. tehla, ytong alebo betón.
Štandardný postup montáže okna
Montáž sa môže mierne líšiť podľa typu okien (napr. plastové, drevené, hliníkové). Každé z nich môžu mať inú hmotnosť, tepelnú rozťažnosť či spôsob kotvenia. Priblížime vám však všeobecný postup, z ktorého môžete vychádzať pri montáži do betónovej steny.
1. Príprava okna a otvoru
Najprv je potrebné namontovať kľučku, aby sa dalo otvoriť krídlo a vysadiť ho z rámu okna. Pred montážou kľučky odstráňte ochrannú kryciu fóliu v jej okolí. Kľučku namontujte pomocou vŕtačky s krížovým bitom alebo klasickým krížovým skrutkovačom. Odstráňte plastové krytky z horných pántov. Pomocou skrutkovača s plochou hlavou vysuňte čapy z horných pántov. Kľučku otočte do vodorovnej polohy (otvorené) a pomaly vysaďte krídla. Pred samotným osadením okna do otvoru aplikujte okolo vnútorného obvodu rámu parotesnú pásku a okolo vonkajšieho obvodu rámu paropriepustnú pásku.
2. Umiestnenie a ukotvenie rámu
Pred vsadením okna do stavebného otvoru navŕtajte rám. Predvŕtaný rám vložte do stavebného otvoru a zaistite ho na niekoľkých miestach pomocnými drevenými klinmi. Rám sa umiestni do otvoru a zaistí klínkami alebo dištančnými podložkami. Správnu polohu okna v stavebnom otvore treba skontrolovať vodováhou. Následne je potrebné rám upevniť. Podľa typu muriva (v tomto prípade betónu) môžete použiť turbo skrutky (najmä pri plastových oknách) alebo montážne kotvy, prípadne chemické kotvenie.
- Montážne kotvy: Najjednoduchší spôsob. Kotvu zaseknite do drážok v ráme, prihnite k murivu a pomocou hmoždiniek a skrutiek uchyťte do betónu.
- Turboskrutky: Zabezpečia pevnejšie spojenie rámu s telesom stavby. Skrutky sa skrutkujú cez rám priamo do muriva. Vyžadujú si predvŕtanie otvorov do rámu aj do betónu (použite SDS vrták). Pri uťahovaní dajte pozor, aby ste nepritiahli turboskrutky príliš k rámu, ktorý by sa potom mohol prehnúť a vytvoriť netesnosti. Na turboskrutky pripevnite plastové krytky.
Minimálna hĺbka ukotvenia do betónu by mala byť 30 - 60 mm. Nie je vhodné kotvenie umiestniť oproti spojom priečnikov a stĺpikov výrobku. Vzájomná vzdialenosť kotviacich prvkov by mala byť do 700 mm, pričom vzdialenosť od vnútorného rohu rámu by mala byť 100 až 150 mm. Príkladom spoľahlivého dodatočného kotvenia výstuže do betónu je Hilti HIT-RE 500 V3.
Chemická kotva bez styrenu POLYESTER SF - návod pro rychlé a pevné kotvení
3. Zabezpečenie pripojovacej škáry
Po mechanickom ukotvení okna je nevyhnutné zabezpečiť konštrukciu proti vzniku tepelných mostov. Norma predpisuje pri zhotovení pripojovacej škáry použiť montážne pásky a tepelnú izoláciu. Priestor medzi rámom a ostením vyplňte po celej šírke a dĺžke obvodu tepelnoizolačným materiálom, ideálne nízkoreexpanznou PUR penou alebo penovým lepidlom, napríklad Perfect Seal Okná a dvere od Bostik alebo Fixpro Turbo+ od Bostik. Je však potrebné nechať miesto na prekrytie omietkou alebo lištou. S aplikáciou peny treba pracovať opatrne, aby nedošlo k poškodeniu rámu. Nízkoexpanzná PU pena na bezpečnú montáž PVC má hustú, pravidelnú štruktúru buniek, vysokú mechanickú pevnosť a vynikajúce izolačné vlastnosti. Bostik FIXPRO Turbo+ je rýchlo tuhnúce a pevné lepidlo na báze polyuretánovej peny, vhodné na montáž okenných a dverných rámov.
Pre správnu funkčnosť a dlhú životnosť okna je kľúčové správne použitie tesniacich pások:
| Typ pásky | Hlavná funkcia | Umiestnenie |
|---|---|---|
| Parotesná páska | Zamedzenie prieniku vlhkosti do izolačnej vrstvy peny, prevencia tvorby plesní. | Interiér (okolo vnútorného obvodu rámu) |
| Paropriepustná páska | Ochrana proti dažďovej vode a UV žiareniu, umožňuje odvod vodnej pary z izolácie von. | Exteriér (okolo vonkajšieho obvodu rámu) |
Zvonka je následne potrebné utesniť škáry pomocou silikónového tmelu, napríklad Univerzálny silikón Perfect Seal od Bostik, ktorý plní estetickú aj ochrannú funkciu (chráni pred UV žiarením, vlhkosťou a plesňou). Univerzálny silikón s acetátovým vytvrdzovacím systémom vytvrdzuje do trvanlivej plastickej a pružnej formy, ktorá sa vyznačuje výnimočnou mechanickou pevnosťou a odolnosťou voči poveternostným vplyvom.

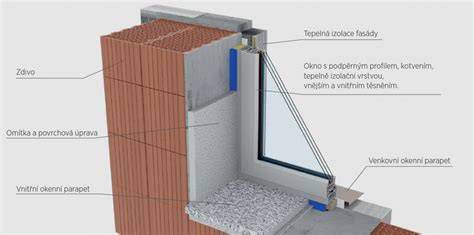

Predsadená montáž okna do tepelnej izolácie

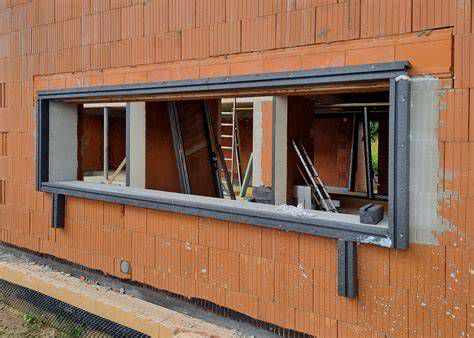

V prípade novostavby, kde sa okná umiestňujú do priestoru tepelnej izolácie na obvodovom plášti (pred stenu), sa používa špecifický stavebnicový systém. Tento ľahčený systém na predsadenú montáž okien využíva nosný profil vyrobený z vysokohutného polystyrénu a granulátu na vytvorenie slepého rámu. Súčiniteľ tepelnej vodivosti λ = 0,0395 W/(m . K) zaručuje vynikajúce izolačné vlastnosti. V závislosti od vyloženia okien možno použiť rôzne profily, ktoré sa prispôsobujú na špecifické stavebné hĺbky okružnou pílou s nízkymi otáčkami.
1. Prípravné práce
Murivo musí byť čisté a suché, bez prachu a voľných častíc. Nerovnosti sa vyrovnajú cementovým lepidlom. Po zameraní otvoru sa nosné profily narežú na požadovanú dĺžku. Dĺžka horizontálnych profilov sa určí ako šírka okenného rámu + 170 mm + 2x 10 mm šírka škáry, vertikálnych profilov ako výška okenného rámu + 2x 10 mm šírka škáry. Odrezky dlhšie ako 100 mm sa dajú ďalej použiť.
2. Aplikácia lepidla a montáž spodného profilu
Montáž sa začína vždy spodným profilom. Na profil sa nanesie akumulátorovou aplikačnou pištoľou elastické jednozložkové lepidlo pomocou dávkovacej dýzy v dvoch rovnobežných pruhoch, 5 mm od okraja profilu. Po obvode musia byť uzavreté. Tento krok je potrebný na vzduchotesné utesnenie škáry medzi profilom a priľahlou stavebnou konštrukciou. Nosný profil s naneseným lepidlom sa priloží na spodný okraj priľahlej konštrukcie a dôkladne sa pritlačí (hrúbka lepidla po pritlačení: 2 až 6 mm). Nerovnosti na stene a škáry sa vyplnia lepidlom. Profil sa vyrovná do roviny a cezeň sa vyvŕta diera do konštrukcie. Profil sa upevní skrutkami. Minimálna požadovaná vzdialenosť skrutiek je 60 mm od okraja otvoru. Na obidvoch krajoch profilu sa vyvŕtajú otvory 150 mm od jeho okraja a ďalšie otvory maximálne 400 mm od seba podľa dĺžky profilu. Na profiloch sa nachádzajú značky pre vŕtanie a skrutky po 100 mm.
3. Montáž zvislých a vrchného profilu
Montáž zvislých profilov sa realizuje podobným spôsobom ako pri vodorovnom profile. Vzdialenosť medzi krajnými skrutkami má byť 150 mm a medzi ďalšími skrutkami vo zvislom smere maximálne 600 mm. Ako posledná sa realizuje montáž vrchného vodorovného profilu nad otvorom. Vzdialenosť dier od okraja má byť 150 mm, potom medzi jednotlivými skrutkami maximálne 600 mm. Do škár medzi profil a priľahlú konštrukciu sa nanesie na utesnenie elastické jednozložkové lepidlo.
4. Kontrola tesnosti spojov a osadenie okna
Skontroluje sa, či sú všetky rohové spoje profilov dôkladne utesnené. Škáry musia byť úplne vyplnené, tým sa zabráni prechodu vzduchu alebo zatekaniu vody cez tieto škáry. Škáry medzi napojením profilov, napríklad v rohoch, sa prelepia elastickým jednozložkovým lepidlom tak, aby boli dôkladne utesnené. Do pripraveného systému sa osadí okno. Osadenie, kotvenie a utesnenie pripojovacej škáry treba zrealizovať v súlade s platnými normatívnymi predpismi, napríklad STN 73 3134. Po obvode rámu (na hornú a zvislú stranu) sa odporúča nalepiť komprimačnú pásku. Pripojovacia škára na spodný vodorovný profil sa vypení a prelepí okennou fóliou.
Inštalácia parapetov a záverečné práce
Často podceňovanou konštrukciou sú parapety. Prerušenie tepelných mostov je dôležité nielen nad oknami, ale aj pod nimi. Priestor medzi parapetnou doskou a obvodovým murivom treba vyplniť tepelnoizolačným materiálom a domurovať. Po utesnení môžete pristúpiť k osadeniu vonkajších a vnútorných parapetov.
Montáž vnútornej parapety
Vnútorné parapety s pripevnenými bočnými krytkami vložte pod rám okna a prisuňte ho k profilu. Pomocou vodováhy ho podložte tak, aby bol v rovine, ale je potrebné ho ponechať pod určitým sklonom, aby sa pri okne nezadržiavala voda. Parapet podpente po celej ploche nízkoexpanznou montážnou penou a zaťažte ho.
Montáž vonkajšieho parapetu
Vonkajší parapet s nasadenými plastovými krytkami vložte do drážky pod rám okna a postupujte rovnako ako pri vnútornom parapete. Vonkajší parapet je potrebné upevniť skrutkami a prilepiť na spodnú časť ostenia, pričom nezabúdajte na dostatočný sklon (minimálne 5°), aby voda nestála pri ráme. Následne parapet privŕtajte k oknu.
Montáž žalúzií
Rozbaľte žalúziu a vysuňte krycí plech. Pomocou dodaných skrutiek priskrutkujte žalúziu k oknu na oboch stranách. Do spodnej časti krídla vyvŕtajte dve dierky pre ukotvenie vodiacich silónov. Silon zasuňte do otvorov a vložte do nich štuple na silon napevno. Vycvaknite poistku, ktorá drží silon, silon vytiahnite, napnite a znova zacvaknite poistku. Prebytočnú časť silonu odrežte. Krycí plech nasaďte späť na žalúziu. Vyskúšajte správnu funkciu žalúzie a priskrutkujte zámok, ktorý drží ovládacie retiazky žalúzie a nasaďte naň kryt.
Montáž sietí
Pred vložením siete do okna si háčiky na sieti otočte tak, aby ste ich mohli následne jednoducho uchytiť za tesnením rámu okna. Sieť vložte do okna tak, aby bola upevnená za tesnením rámu okna.
Záverečné úpravy a kontrola
Na záver inštalujte začisťovacie okenné lišty (tzv. APU lišty), ktoré umožňujú dilatáciu medzi omietkou a rámom okna, čím eliminujú riziko vzniku prasklín. Odstráňte kliny a nasaďte krídla do zabudovaného rámu. Vyskúšajte funkcie okna - otvorenie do všetkých polôh. Nasaďte späť plastové krytky na pánty. Po vytvrdnutí peny a dokončení murárskych prác skontrolujte správnu funkciu otvárania a zatvárania okna, ktoré musí byť plynulé. Je tiež potrebné nastaviť dorazy, prítlaky a pánty. Pohyblivé časti odporúčame namazať silikónovým olejom. Ochranné fólie z okien odstráňte po murárskom zapracovaní, najneskôr však do troch mesiacov od zabudovania.
