Vzduchové systémy predstavujú kritickú súčasť modernej techniky, či už ide o brzdové sústavy nákladných vozidiel a traktorov alebo o priemyselné automatizované linky. Základným kameňom týchto systémov sú vzduchojemy a pneumatické rozvádzače.
Vzduchojemy: Zásobárne energie
Vzduchojemy slúžia ako zásobníky stlačeného vzduchu na vozidlách. Konstruované sú ako ocelové zvárané tlakové nádoby, ktoré sú opatrené pripojovacími hrdlami so závitmi alebo prírubami. V prípade, že je objem nádoby väčší ako 5 litrov, sú tieto zariadenia podľa legislatívy (napr. vyhláška 100/1995 Sb.) klasifikované ako „určené technické zariadenia“ podliehajúce prísnym normám.
V brzdových systémoch plní rozvodový vzduchojem kľúčovú úlohu. Je spojený s rozvodovou komorou rozvádzača fungujúceho na trojtlakom princípe, ktorý porovnáva tlak v hlavnom potrubí, rozvodovej komore a brzdovom valci. Tým sa vytvorí zásoba stlačeného vzduchu nutná k pohonu rozvodového ústrojenstva brzdového rozvádzača, ktoré následne riadi plnenie a odvetranie brzdového valca a plnenie pomocného vzduchojemu.
Funkcia a typológia pneumatických rozvádzačov
Rozvádzače slúžia pre riadenie smeru toku stlačeného vzduchu, napríklad k priamočiaremu pneumomotoru (valcu), ktorého piest sa má v požadovanom okamihu vysunúť a tým vykonať určitú pracovnú činnosť. Funkčný pneumatický systém je zostavený na základe pneumatickej schémy, v ktorej sú jednotlivé komponenty zakreslené prostredníctvom schematických značiek.
Označovanie rozvádzačov

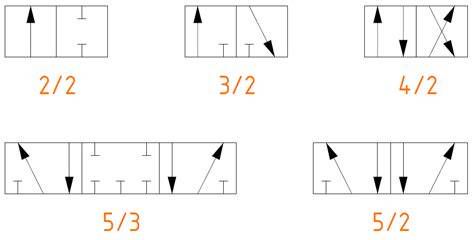

Základné označenie rozvádzača sa skladá z dvoch údajov (X/Y):
- Prvý údaj (X): Počet ciest (prepojovacích uzlov) - napr. 2-dvojcestný, 3-trojcestný, 5-päťcestný.
- Druhý údaj (Y): Počet pracovných polôh - napr. 2-dvojpolohový, 3-trojpolohový.
Rozdelenie podľa stability polôh
Pre správny návrh systému je nevyhnutné rozlišovať medzi monostabilnými a bistabilnými prvkami:
- Monostabilné rozvádzače: Majú len jednu stabilnú polohu, ktorá býva udržiavaná najčastejšie prostredníctvom pružiny. Po stlačení ovládacieho prvku dôjde k prestaveniu do nestabilnej polohy, v ktorej zotrváva, až kým nie je ovládací prvok uvoľnený.
- Bistabilné rozvádzače: Majú dve stabilné polohy. Po aktivácii jedného z tlačidiel sa rozvádzač prestaví do druhej polohy, v ktorej zotrváva aj po pustení tlačidla.
3/2 Directional Control Valve (DCV) Animation | Fluid Power Systems
Bezpečnosť a moderné požiadavky
Vysoké nároky moderného poľnohospodárstva si vyžadujú stále väčšie stroje a vyššie pracovné rýchlosti. Brzdové systémy traktorov a prívesov musia odolávať vyššiemu zaťaženiu, pričom EÚ prostredníctvom nariadení (ako 167/2013 a 2015/68) kladie dôraz na bezpečnosť. Vzduchové brzdy sú dnes vybavené bezpečnostným zariadením na vypnutie a pri návrhu systémov sa často využíva presný výpočet brzdy vrátane prednastavenia brzdového ventilu.
| Komponent | Hlavná funkcia |
|---|---|
| Vzduchojem | Zásoba stlačeného vzduchu a tlaková stabilizácia |
| Rozvádzač | Riadenie smeru toku a pracovných cyklov |
| Brzdový ventil | Regulácia tlaku v brzdových valcoch |
