Návrh a Rozloženie Potrubí Podlahového Kúrenia pre Maximálnu Efetivitu

Podlahové kúrenie je moderné a komfortné riešenie, ktoré si získava čoraz väčšiu popularitu. Podlahové kúrenie je moderný vykurovací systém, ktorý si získava čoraz väčšiu popularitu. Jeho hlavnou výhodou je rovnomerné rozloženie tepla v celej miestnosti. Na rozdiel od tradičných radiátorov, ktoré nerovnomerne ohrievajú vzduch, tento systém zabezpečuje rovnomerné rozloženie tepla po celej ploche podlahy. Na rozdiel od tradičných radiátorov, ktoré ohrievajú vzduch miestne, tento systém poskytuje príjemné teplo na celej ploche podlahy, čo sa premieta na väčší komfort a lepšiu energetickú efektivitu. Výsledok? Žiadne studené zóny a vyšší užívateľský komfort.

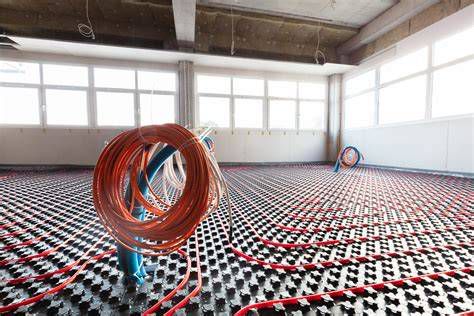

Podlahové kúrenie funguje na princípe žiarenia - teplo sa emituje z povrchu podlahy, priamo ohrieva predmety a osoby v miestnosti. Pre porovnanie, tradičné radiátory fungujú na princípe konvekcie, ohrievajúc vzduch, ktorý následne stúpa nahor. Výsledok? Stabilnejšia teplota a žiadny problém s nerovnomerným ohrevom. Jednou z kľúčových výhod tohto riešenia je absencia viditeľných radiátorov, čo robí interiéry priestrannejšími a ľahšie zariaditeľnými. Navyše, rovnomerné rozloženie tepla umožňuje efektívnejšie využívať energiu, čo sa môže premietnuť na nižšie účty za kúrenie. Toto riešenie sa výborne hodí tam, kde je dôležitý teplejší komfort, úspora energie a estetika interiéru.

Ako to funguje? Pod povrchom podlahy sú umiestnené vykurovacie prvky, ktoré môžu fungovať v dvoch variantoch: vodnom alebo elektrickom. V systéme s vodou teplo rozvádzajú potrubia s ohriatou vodou, zatiaľ čo v elektrickom systéme - špeciálne káble alebo vykurovacie rohože emitú teplo priamo do podlahy.

Kľúčové Faktory Návrhu Potrubí Podlahového Kúrenia

Kľúčovým faktorom ovplyvňujúcim účinnosť tohto riešenia je však správne rozloženie potrubí - práve to rozhoduje o efektívnosti kúrenia a spotrebe energie. Rozloženie potrubí v systéme podlahového kúrenia má kľúčový význam pre efektivitu a tepelný komfort. Hustota uloženia potrubí má obrovský význam. Príliš veľké medzery môžu viesť k vzniku chladnejších miest, zatiaľ čo príliš husté rozloženie zvyšuje náklady na inštaláciu, nie vždy prinášajúc úmerné výhody. Preto je kľúčové nájsť optimálnu rovnováhu medzi energetickou efektívnosťou a tepelným komfortom.

Pri plánovaní rozloženia potrubí je dobré zohľadniť niekoľko dôležitých faktorov: účel miestnosti, jej veľkosť a úroveň tepelnej izolácie. Jedným z najdôležitejších faktorov je tepelná potreba budovy, teda množstvo energie potrebnej na udržanie optimálnej teploty. Čím väčšia je tepelná potreba, tým hustejšie by malo byť uloženie potrubí, čo zabezpečuje rovnomerné rozloženie tepla a eliminuje riziko vzniku chladnejších zón.

Dôležitým aspektom je tiež teplota privádzanej vody do systému, ktorá sa zvyčajne pohybuje v rozmedzí 30-45°C, v závislosti od typu inštalácie. Vyššia teplota umožňuje redšie rozloženie potrubí, ale zároveň zvyšuje prevádzkové náklady. Kľúčové je teda nájsť optimálnu rovnováhu medzi efektivitou a ekonomikou prevádzky. Konečné rozloženie potrubí by malo vychádzať z dobre premysleného projektu podlahového kúrenia. Profesionálne naplánovaná inštalácia zohľadňuje ako tepelnú potrebu, tak aj teplotu privádzanej vody, čo sa premieta na užívateľský komfort a úsporu energie.

Rozstupy a ich vplyv

Výber vhodného rozstupu potrubí v podlahovom kúrení má kľúčový význam pre efektivitu celého systému. Štandardný odstup je od 10 do 25 cm, a jeho voľba závisí od špecifík miestnosti a potreby tepla. V miestach, ktoré vyžadujú intenzívnejšie vykurovanie, ako sú kúpeľne alebo kuchyne, sa potrubie ukladá hustejšie, čo umožňuje udržať optimálnu teplotu. Napríklad v kúpeľniach, kde by mala byť podlaha teplejšia, sa potrubie ukladá hustejšie ako v obývačke alebo spálni.

Pre kúpeľne sa často volí 100 mm (alebo 125 mm) kvôli rýchlejšiemu nábehu a vyššiemu výkonu/m². V okrajových zónach, teda v blízkosti okien a vonkajších stien, sa potrubie ukladá v menších odstupoch, zvyčajne každých 10 cm. Takéto riešenie minimalizuje tepelné straty v miestach najviac vystavených ochladzovaniu. Navyše, vhodná tepelná izolácia v týchto oblastiach pomáha udržať stabilnú teplotu a predchádza vzniku studených zón. Podobný princíp sa používa v blízkosti dverí a veľkých presklení, kde intenzívnejšie vykurovanie obmedzuje tepelné straty. Precízne rozloženie potrubí na týchto miestach výrazne ovplyvňuje efektivitu celého systému.

Výstup podlahového kúrenia závisí od: teploty prívodnej vody, konštrukcie podlahy (screed, anhydrit, dosky s integrovanou izoláciou), rozstupu rúrok a priemeru potrubia. Typické hodnoty orientačne: 30-90 W/m² pri nízkoteplotných systémoch (pri tepelných čerpadlách skôr 30-60 W/m²). Pre dosiahnutie dostatočného výkonu pri takýchto teplotách je často potrebné zmenšiť rozstup rúrok (napr. 100 mm). Držte okruhy kratšie než odporúčaná max. Pri podlahách so špeciálnou povrchovou úpravou (drevo) dodržiavajte výrobcom odporúčané max. P&H Engineering - pravidlo o max.

Dĺžka a Počet Vykurovacích Okruhov

Správne naplánované vykurovacie okruhy sú základom dobre fungujúceho podlahového kúrenia. Kľúčovým aspektom je ich dĺžka - nemala by presiahnuť 150 metrov. Čím menší je odstup medzi potrubiami, tým dlhší je okruh, ktorý by nemal presiahnuť 150 m, aby sa predišlo poklesu tlaku a zabezpečilo rovnomerné rozloženie tepla. Prečo? Príliš dlhé úseky potrubia zvyšujú hydraulický odpor, čo vedie k poklesu výkonu a nerovnomernému rozloženiu tepla.

Maximálna dĺžka okruhu (priemerné odporúčanie): pre 16 mm sa prakticky odporúča neprekračovať ~100 m; pri 17-18 mm až do 120 m podľa výrobcu a typu potrubia. Praktické pravidlo: navrhujte slučky tak, aby každá mala primerane krátku dĺžku (zvyčajne <100 m pre 16 mm), a aby dĺžky jednotlivých okruhov v jednej miestnosti boli približne rovnaké. Áno, ak dĺžka potrubia pre danú plochu zostane pod limitom výrobcu (pre 16 mm ≈ ≤100 m). Miestnosť: 20 m². To znamená, že pri rozstupoch 150 mm by ste potrebovali ~133,3 m potrubia pre túto miestnosť - čo prekračuje odporúčanú maximálnu dĺžku okruhu pre 16 mm (≈100 m) a je blízko/prekračuje aj hranicu 120 m. (Tento príklad ukazuje, prečo pri bežných rozstupoch často potrebujete viacero okruhov v jednej väčšej miestnosti.)

Výber Priemeru Potrubia

Rovnako dôležitý je správny výber priemeru potrubia. Príliš malý priemer zvyšuje hydraulický odpor, čo negatívne ovplyvňuje výkon kúrenia. Na druhej strane, príliš veľký generuje zbytočné náklady na montáž. Kľúčové je nájsť optimálne riešenie, ktoré zabezpečí rovnomerné rozloženie tepla a energetickú efektivitu. Pre typické domáce systémy sa najčastejšie používa 16 mm potrubie (PEX/PERT 16×2 alebo podobné).

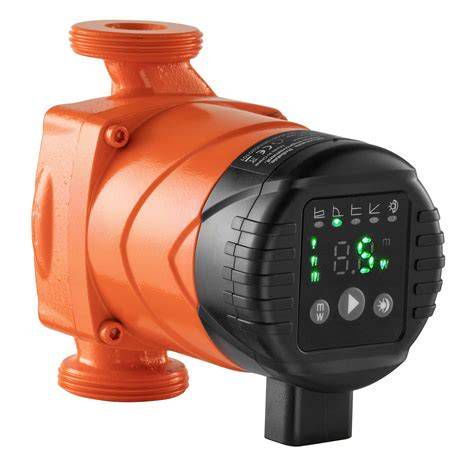

Výber priemer potrubia je určený výpočtom vykurovacieho systému, na základe plochy miestnosti, výkonu radiátorov, rýchlosti chladiacej kvapaliny a ďalších faktorov. Volíme rozstup rúrok a priemer potrubia tak, aby výsledný výkon na m² a hydraulika (straty tlaku, potrebný výkon obehového čerpadla) boli v rámci praktických limitov. V praxi pre inštaláciu vykurovacích potrubí v súkromnom dome postačuje zvoliť diaľnice s priemerom 20 až 24 mm. Prierez prepojok by mal byť o jednu veľkosť menší. Dobrý deň. Ja by som tam dal z kotla jednoznačne potrubie pex al pex 20 a k jednotlivým radiátorom urobiť odbočku a potom už 16.

Techniky Uloženia Potrubí

V systémoch podlahového kúrenia sa používajú dve hlavné techniky uloženia potrubí: meandrová a špirálová. Každá z nich ovplyvňuje spôsob distribúcie tepla, čo sa priamo premieta na tepelný komfort v miestnosti.

Meandrové Uloženie

Meandrové uloženie spočíva v usporiadaní potrubí do tvaru písmena „S“. Je obzvlášť účinné v miestach vystavených väčším tepelným stratám, ako sú oblasti okolo okien a dverí. Vďaka tomu teplo prúdi tam, kde je najviac potrebné, čo pomáha vyrovnať teplotu v miestnosti a eliminuje studené zóny.

Špirálové (Uličkové) Uloženie

Špirálové uloženie, nazývané tiež uličkové, zabezpečuje rovnomerné rozloženie tepla na celej ploche podlahy. Potrubie uložené vo forme špirály minimalizuje teplotné rozdiely, čím sa miestnosť vyhrieva rovnomernejšie. Je to ideálne riešenie tam, kde je kľúčová stabilita teploty a užívateľský komfort. Voľba vhodného schématu závisí od špecifík miestnosti a očakávaných tepelných účinkov. Ak je dôležité dohrievanie konkrétnych zón, lepšou voľbou bude meandrové uloženie.

Materiály Potrubí Špecifické pre Podlahové Kúrenie

Výber vhodného potrubia pre podlahové kúrenie má kľúčový význam pre efektivitu a trvanlivosť celého systému. Na trhu sú dostupné dve hlavné riešenia: potrubie PEX a viacvrstvové potrubie. Každý z týchto typov sa líši materiálom, vlastnosťami a spôsobom montáže, čo ovplyvňuje ich použitie v konkrétnych podmienkach. Pre skrytú inštaláciu do podlahových poterov (pre inštaláciu podlahového vykurovania) odporúča sa použiť kovový plast alebo zosieťovaný polyetylén. Tieto materiály sú dostatočne pevné a flexibilné, aby sa dali ľahko položiť.

PEX (Zosieťovaný Polyetylén) Potrubie

Potrubie PEX, vyrobené zo sieťovaného polyetylénu, sa teší veľkej obľube v systémoch podlahového kúrenia. Jeho flexibilita uľahčuje montáž, najmä pri komplikovaných rozloženiach. Je odolné voči vysokým teplotám a tlaku, čo z neho robí výbornú voľbu pre dlhodobú prevádzku. Vďaka týmto vlastnostiam je často prvou voľbou v moderných inštaláciách vodného podlahového kúrenia. Používajú sa rúry PEX zvyčajne na inštaláciu podlahového vykurovania v súkromných domoch. Zosieťovaný polyetylén (PEX) je polyetylén, ktorého molekulárne jednotky sú spojené (zosieťované) do trojrozmernej štruktúry, aby sa zvýšila teplotná odolnosť.

• Výhody: odolnosť voči vysokým teplotám - do 110 °C a tlak 10 barov (REHAU); odolnosť voči deformácii pri vysokom tlaku; maximálna flexibilita medzi všetkými typmi polymérových rúr; žiadne usadeniny na vnútornom povrchu.
• Nevýhody: nevhodnosť pre systémy ústredného kúrenia; Rúry PEX nemajú v otvorenom stave kvôli svojmu zakriveniu potrebný estetický vzhľad; vysoké náklady na inštalačné nástroje.

Pripojenia PEX spoje - potrubia s tvarovkami sa vykonávajú pomocou posuvných objímok. Najprv sa koniec obrobku roztiahne špeciálnym expandérom a nasadí sa na tvarovku. Vďaka molekulárnej pamäti má materiál tendenciu vrátiť sa do pôvodnej polohy a pevne stlačí tvarovku. Špeciálny nástroj objímka sa presunie na miesto pripojenia úplne upevniť koniec potrubia na armatúre. Podľa GOST R 52134-2003 pri teplote chladiacej kvapaliny 90 °C a tlak 9,1 baru životnosť PEX potrubia bude 10 rokov.

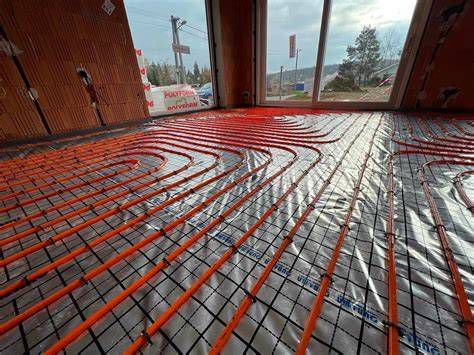

Viacvrstvové (Kov-plastové) Potrubie

Viacvrstvové potrubie sa skladá z viacerých vrstiev, vrátane hliníka a umelých hmôt. Takáto konštrukcia im zabezpečuje vysokú odolnosť voči korózii a minimálne rozťažnosť pri zmene teploty, čo sa premieta na väčšiu stabilitu systému. Navyše, po uložení si zachovávajú svoj tvar, čo môže byť významnou výhodou v niektorých inštaláciách. Kovoplastová rúra sa skladá z vonkajšej a vnútornej vrstvy polyetylénu PEX, ktoré sú zlepené vrstvou hliníka Hrúbka 0,4 mm.

• Výhody: odolnosť voči vysokým teplotám - do 110 °C a tlak 10 barov vyššia pevnosť ako rúry PEX; koeficient lineárnej rozťažnosti 7-krát menej, než PEX rúry; nepriepustnosť kyslíka; jednoduchá inštalácia na lisovacie tvarovky.
• Nevýhody: pevnosť, rozsah prevádzkových teplôt je menší ako u ocele a medi; starnutie materiálu vplyvom ultrafialového žiarenia (odporúča sa skrytá inštalácia); tlakové rázy znižujú životnosť; cena krimpovacieho nástroja pre lisovacie tvarovky.

Pre vykurovanie sa odporúča použiť prípojky na základe lisovacích tvaroviek. Obrobok sa kalibruje, umiestni na tvarovku a okolo neho sa natlačí kovová objímka, ktorá zabezpečí mechanickú pevnosť. Dve tesnenia vyrobené z tepelne odolnej gumy zabezpečiť stabilitu pripojenia teplotným výkyvom a mechanickým vplyvom. Pred rozhodnutím je dobré zvážiť, ktoré vlastnosti sú najdôležitejšie pre danú inštaláciu. Je prioritou rýchla a jednoduchá montáž, alebo väčšia trvanlivosť a odolnosť voči vonkajším vplyvom?

Príprava Podkladu: Izolácia a Dilatácia

Efektívna tepelná izolácia je základom výkonného podlahového kúrenia. Jej hlavnou úlohou je minimalizovať straty tepla do podkladu, čo umožňuje efektívnejšie využitie energie a zvyšuje tepelný komfort v miestnosti. Vďaka správne zvoleným izolačným materiálom zostáva teplo tam, kde je najviac potrebné - vo vnútri budovy, čo sa premieta na nižšie účty za kúrenie. Správna tepelná izolácia podkladu predchádza zbytočným stratám tepla do konštrukcie budovy.

Jedným z najčastejšie používaných izolačných materiálov v tohto typu inštaláciách je podlahový polystyrén. Jeho vynikajúce tepelnoizolačné vlastnosti účinne obmedzujú straty tepla a zároveň zabezpečujú stabilitu podlahovej konštrukcie. To je kľúčové pre dlhodobú prevádzku systému podlahového kúrenia, kde záleží na trvanlivosti aj efektivite. Výber vhodných podkladov pre podlahové kúrenie má významný vplyv na optimálnu činnosť celého systému. Izolačné materiály by mali byť prispôsobené špecifikám miestnosti aj typu použitého kúrenia. V modernom stavebníctve, kde je prioritou minimalizácia strát energie, správne zvolená izolácia výrazne zvyšuje energetickú efektivitu celej stavby. Moderné technológie, ako reflexné izolácie alebo materiály so zvýšenou tepelnou vodivosťou, môžu ešte viac zvýšiť výkon systému.

Súhrn základných zásad pri voľbe hrúbky a skladby podlahového polystyrénu je v našom najčítanejšom blogu Skladba podlahy pre podlahové kúrenie. Majte na pamäti, že horeuvedený postup pre napojenie rozdeľovača na plasthliníkové potrubie sa realizuje ešte pred uložením podkladových polystyrénov. Na základnej podlahe máme teda na trase medzi kotolňou a miestom, kde je osadený rozdeľovač natiahnuté hlavné prívodné potrubie a spiatočku, ktoré by už po tlakovej skúške malo byť zaizolované. Takéto potrubie má aj s izoláciou výšku cca 4cm (záleží od dimenzie trubiek), bolo by teda vhodné, aby sme si vrstvu podkladového polystyrénu pod podlahovým vykurovaním rozdelili na dve časti. Tá prvá vrstva bude zhodná s výškou potrubia a druhú doložíme a previažeme so spodnou tak, aby sme prekryli všetky špáry.

Samotné plasthliníkové potrubie môžete použiť „holé“ a následne zaizolovať polyetylénovou izoláciou s minimálnou hrúbkou 6mm (čím viac tým lepšie). Veľmi osvedčená a funkčná varianta je použitie už predizolovaného potrubia. Výhodou takého potrubia je nielen úspora času, kedy nemusíte izoláciu narezávať, nasúvať a spájať, ale hlavne dodatočná ochranná fólia, ktorá zabráni postupnému rozšlapaniu pomerne krehkého tubolitu. Rozvody, ktoré majú menšiu výšku (napr. elektroinštalácie) môžeme zastriekať montážnou penou alebo škáru vyplniť izolačným posypom (napr. Fermacell) a naopak, kanalizačné potrubie, ktoré je spravidla vyššie nám bude nad prvú vrstvu prečnievať a bude treba rezať aj do druhej časti vrstvy polystyrénu.

Obvodový dilatačný pás a dilatačný profil Dilatačný pás osadíme po obvode do každej miestnosti, kde budeme zalievat betónový poter, čiže aj do miestností, kde nepôjde podlahové kúrenie. Podrobne sa venujeme dilatačnému pásu a jeho zásadám kladenia v osobitnom blogu.

Rozdeľovač Podlahového Kúrenia: Význam a Pripojenie

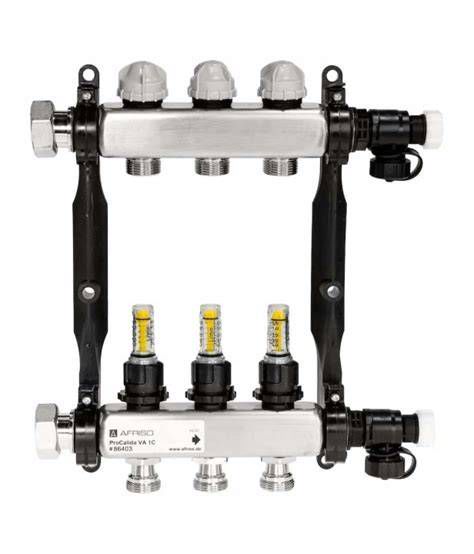

V systéme podlahového kúrenia zohráva kľúčovú úlohu rozdeľovač podlahového kúrenia. Práve on zabezpečuje rovnomerné rozvádzanie vykurovacej vody do jednotlivých okruhov, čo zaručuje optimálny tepelný komfort v celej budove. Vďaka nemu je možné presne regulovať prietok tepla, čo zvyšuje energetickú efektivitu a pohodlie používania. Správne zvolený model umožňuje prispôsobiť teplotu v každej miestnosti, odstrániť problém nedostatočne vyhriatych alebo prehriatych zón.

Výber vhodného rozdeľovača má kľúčový význam pre bezproblémové fungovanie celého systému. Musí byť prispôsobený počtu a dĺžke vykurovacích okruhov, aby zabezpečil rovnomerný prietok tepla. Nesprávny výber môže viesť k nerovnomernému vykurovaniu miestností, čo nielen znižuje komfort, ale aj zvyšuje spotrebu energie a prevádzkové náklady. Jedným z najdôležitejších aspektov pri výbere rozdeľovača je jeho schopnosť udržať stabilnú teplotu v celej budove. Moderné technológie, ako inteligentné systémy regulácie teploty, môžu ešte viac zvýšiť výkon rozdeľovača. Každý okruh pripojíte na rozdeľovač s regulačnými ventilmi a prietokomerom.

Rozdeľovač, jeho osadenie a napojenie na plasthliníkové hlavné rozvody je dôležitou časťou montáže. Rozdeľovač sa osádza už vo fáze hrubých inštalácií, pretože hlavné rozvody od kotla k rozdeľovaču umiestňujeme do spodnej vrstvy prídavnej izolácie. Skrinku si zvoľte dostatočne veľkú tak, aby sa tam vmestili aj pripojovacie fittingy pre napojenie plasthliníkovým potrubím. Montáž a osadenie skrinky rozdeľovača pre podlahové kúrenie sú podrobne opísané v osobitnom blogu Montáž rozdeľovača.

Pripojenie Rúrky na Rozdeľovač

Nevyhnutným komponentom na pripojenie vykurovacej trubky na rozdeľovač podlahového kúrenia je adaptér. Niektorí dodávatelia alebo výrobcovia ho tiež zvyknú nazývať zverné šróbenie, pripojovací skrutkový spoj alebo prechodka na rúrku. Vo väčšine prípadov sa skladá z troch častí - prevlečnej matice, zverného krúžku a vnútorného dielu s kužeľom. Každý rozdeľovač pre podlahové kúrenie, nech už je od akéhokoľvek výrobcu má väčšinou jednotlivé hrdlá s vonkajším ¾“ závitom EK (eurokonus). Pripájame sa naň teda adaptérom s vnútroným ¾“ závitom EK.

Postup pripojenia:

1. Navlečte maticu na vykurovaciu rúrku.
2. Nasaďte na koniec rúrky zverný krúžok.
3. Do rúrky vsuňte vnútorný diel s kužeľom.
4. Kužeľ s rúrkou zasuňte do hrdla rozdeľovača.
5. Zaskrutkujte a pritiahnite maticu.

Profesionálny Prístup a Predchádzanie Chybám

Účinné podlahové kúrenie začína dobre premysleným projektom. Dobré technické navrhnutie zahŕňa: (1) presný výpočet tepelných strát miestností (vykurovací výkon), (2) rozhodnutie o dĺžke a počte okruhov (smyčiek), (3) voľbu priemeru potrubia a rozstupu rúr v závislosti od požadovaného výkonu a konštrukcie podlahy. V prvom kroku je nutné vykonať výpočet tepelných strát miestností podľa normy. Pre právne a projektové účely používajte software alebo autorizovaného projektanta podľa EN12831. Projekt - návrh podlahového kúrenia si určite nechajte vypracovať riadnemu projektantovi.

Plán by mal zahŕňať nielen rozloženie potrubia, ale aj zdroj tepla a technické parametre celej inštalácie. Dobre navrhnutá schéma zaručuje rovnomerné rozloženie tepla, eliminujúc riziko vzniku studených zón. Správne naplánovanie systému nie je len otázkou komfortu, ale aj úspor. Premyslené rozloženie optimalizuje spotrebu energie, čo sa premieta na nižšie účty. Množstvo potrubia závisí od plochy miestnosti, úrovne izolácie a tepelnej potreby. Presné výpočty umožňujú vyhnúť sa nedostatku aj prebytku materiálov, čo priamo ovplyvňuje náklady investície. Plánovanie rozloženia potrubí v podlahovom kúrení vyžaduje presnosť a pozornosť.

Počas inštalácie podlahového kúrenia je ľahké urobiť chyby, najmä pri rozmiestňovaní potrubia. Ak sú medzery medzi potrubím príliš veľké, môžu sa objaviť studené zóny. Naopak, príliš husté uloženie vedie k neefektívnej spotrebe energie a vyšším účtom. Výsledkom je nerovnomerný tepelný komfort, čo znižuje funkčnosť celého systému. Aby ste sa vyhli týmto problémom, oplatí sa využiť vedomosti skúseného odborníka. Odborné poradenstvo pomáha predísť nákladným chybám a zvýšiť efektivitu systému. Pri návrhu a realizácii vykurovacích systémov je kľúčové správne zvoliť typ a dimenzie potrubí, ktoré zabezpečia efektívnu distribúciu tepla a dlhodobú spoľahlivosť celého systému. Tento proces zahŕňa zohľadnenie rôznych faktorov, ako sú prevádzkové vlastnosti vykurovacej siete, materiálové charakteristiky potrubí, ako aj špecifické požiadavky konkrétneho objektu.

Všeobecné Materiály Potrubí pre Vykurovacie Systémy

Pri výbere potrubí pre vykurovací systém je potrebné zohľadniť nasledujúce parametre: Súlad materiálu s teplotou a tlakom chladiacej kvapaliny. Pohodlie inštalácie a montáže. Cena materiálu a práce. Vzhľad (estetika). Životnosť. Vykurovacie potrubia sa klasifikujú podľa materiálov, z ktorých sú vyrobené. Materiály sú rozdelené do dvoch veľkých skupín: kov a plast (polymér).

Kovové Potrubia

Kovové potrubia sú vyrobené z ocele, pozinkovanej ocele, nehrdzavejúcej ocele alebo medi.

Oceľové Potrubia

Materiál rúr je čierna oceľ. Sú to merané úseky plne valcovaných alebo elektricky zváraných valcovaných rúr. Rúry s hrúbkou steny 2,8 - 3,2 mm. Oceľové vykurovacie potrubie je pripojené k radiátoru. Výrobok je vyrobený z čiernej ocele. V súčasnosti sa oceľové rozvody pri vykurovaní používajú zriedkavejšie, najmä kvôli náročnosti inštalácie a riziku korózie. Zváranie oceľových potrubí vyžaduje špeciálne vybavenie a zručnosti. Oceľové rúry však dokonale odolávajú vysokému tlaku a sú vhodné pre centralizované vykurovacie systémy.

• Výhody: Mechanická pevnosť, odolnosť voči teplotám a tlakom, ktoré výrazne prevyšujú parametre väčšiny domácich ústredných a individuálnych vykurovacích systémov. Tepelná rozťažnosť oceľových rúr je v porovnaní s polymérovými rúrami minimálna a predstavuje 6 mm na 10 metrov dĺžky (pri zahriatí od 20 °C do 90 °C). Odolnosť proti korózii. V uzavretých vykurovacích okruhoch prakticky neexistuje kyslík, čo spôsobuje oxidáciu a deštrukciu kovu. Nízke náklady v porovnaní s inými materiálmi.
• Nevýhody: Je ťažké skryť oceľovú rúru v drážke pre omietku, preto sa v omietnutých miestnostiach kladú otvorene. Potrebujú dekoratívny náter. Prácnosť inštalácie oceľového systému. Vyžaduje sa zváranie (elektrické alebo plynové), na rezanie závitov a montáž spojov sú potrebné prácne kovoobrábacie operácie. Proces inštalácie je špinavý a vykonáva sa pred dokončením prác. Pri kúpe potrubia je potrebné skontrolovať, či spĺňa požiadavky GOST., kvôli vysokému riziku kúpy nekvalitného starého potrubia alebo čínskeho falzifikátu. Nekvalitný materiál môže mať rozdiel v zložení ocele alebo hrúbke steny, čo ovplyvňuje trvanlivosť. Systémy ústredného kúrenia sa môžu upchať usadeninami, ktoré zužujú užitočnú vôľu, čím znižujú prietok a prenos tepla chladiacej kvapaliny.

Pripojenia oceľových potrubí sú prepojené dvoma spôsobmi: na závitových spojoch; zváraním. Závitové spoje oceľových rúrok sú vyrobené s použitím liatinových armatúr (T-kusy, hlavne, ohyby, rohy a iné), ktoré majú vo vnútri valcový závit. Oceľový polotovar sa závituje pomocou račňovej matrice a závitoreznej matrice. Časti sa spájajú pomocou tesniacich materiálov. Najčastejšie sa používa ľan s pastou a anaeróbne tmely. Zvarové spoje oceľových polotovarov sa vykonávajú pomocou plynového (acetylén-kyslíkového) alebo elektrického zvárania. Štandardná životnosť čiernych oceľových rúr pred väčšími opravami (pred výmenou) je 25-30 rokov v závislosti od typu priestorov a účelu potrubia. Skutočná životnosť vysoko kvalitného oceľového potrubia vyrobeného podľa GOST, je 40-50 rokov.

Pozinkované Oceľové Potrubia

Sú vyrobené z oceľových rúrok, potiahnuté vrstvou zinku na vonkajšej aj vnútornej strane elektrochemická metóda (galvanická alebo difúzna). Galvanizácia plní ochrannú funkciu, zabraňuje prenikaniu vzduchu do základného kovu a chráni ho pred koróziou. Pozor! Vo vykurovacích systémoch s teplotou nad 65 °C Neodporúča sa používať pozinkovanú oceľ.

• Výhody: Mechanická pevnosť. Odolnosť proti korózii pri teplote chladiacej kvapaliny do 65 °C (pri prívode studenej vody).
• Nevýhody: Pracovná náročnosť inštalačných procesov. Pri zváraní je potrebná ochrana dýchacích ciest pred toxickými výparmi zinku. Pri teplote chladiacej kvapaliny nad 65 °C zinkový povlak je zničený, čo vedie ku korózii, upchávaniu chladiacej kvapaliny a poruchám kotlového zariadenia.

Pripojenia pozinkovaných rúr, ako oceľové, sú prepojené dvoma spôsobmi: na závitových spojoch; zváraním. Pri zváraní a aplikácii zinkový povlak závitov je poškodený, čo znižuje ochranné vlastnosti zinkovania. Štandardná životnosť pozinkovanej ocele v dodávke studenej vody je 15 - 20 rokov pred väčšími opravami.

Nerezové Oceľové Potrubia

Nerezové oceľové potrubia sú vyrobené zahraničnými výrobcami, ako napr. Viega, Sanha, Geberit. Každý výrobca ponúka vlastný systém vykurovacích rúr z nehrdzavejúcej ocele s vlastnými rúrami, lisovacími tvarovkami a montážnymi pokynmi. Hrúbka steny je od 0,8 do 1,0 mm.

• Výhody: Mechanická pevnosť. Odolnosť voči korózii. Hladký vnútorný povrch, ktorý sa neupcháva usadeninami. Estetický vzhľad. Spoľahlivosť lisovaných spojov pri prevádzkových teplotách a tlakoch. Jednoduchá inštalácia pomocou krimpovacieho nástroja. Dlhá životnosť.
• Nevýhody: Vysoká cena materiálu (2-krát viac ako meď), lisovacie tvarovky, náradie. Ak je úprava vody nedostatočná (prítomnosť kyslíka v chladiacej kvapaline), môže s meďou vytvoriť galvanický pár, čo vedie k elektrochemickej korózii.

Na spájanie častí potrubia z nehrdzavejúcej ocele sa používajú lisovacie tvarovky. Mechanické stlačenie materiálu lisovacieho tvarovky okolo rúry z nehrdzavejúcej ocele pomocou špeciálneho nástroja a systému špeciálnych tesnenia vyrobené zo syntetickej tepelne odolnej gumy EPDM ako súčasť tvarovky zabezpečuje mechanickú pevnosť spoja, tesnosť, odolnosť voči mechanickým nárazom a teplote. Hladké rúry z nehrdzavejúcej ocele. Výrobky z tohto materiálu sa pomerne často používajú vo vykurovacích systémoch. Sanha vyhlasuje za svoj systém NiroSan pracovný tlak nehrdzavejúcej ocele PN40 pre priemer potrubia 15 - 22 mm a prevádzková teplota do 120 °C (krátkodobé) do 150 °C). Výrobcovia deklarujú životnosť potrubí z nehrdzavejúcej ocele 40-50 rokov.

Medené Potrubia

Medené rúry na vykurovanie sa vyrábajú vo forme tyčí (tuhé rúry) a cievok (polomäkké rúry s hrúbkou steny od 0,7 do 1,2 mm.

• Výhody: Fyzikálne vlastnosti materiálu sú porovnateľné s nehrdzavejúcou oceľou. Možnosť inštalácie spájkovaných spojov doma, bez použitia drahých lisovacích nástrojov.
• Nevýhody: Je potrebné zohľadniť možnú elektrochemickú reakciu s inými materiálmi v systéme (hliník, pozinkovaná oceľ, nehrdzavejúca oceľ). Vysoká tepelná vodivosť. Nízka odolnosť voči oderu. Pre skrytú inštaláciu do poteru alebo steny, medené potrubie je inštalované v tepelnom izolátore z penového polyetylénu, aby sa znížili tepelné straty a zabránilo sa abrazívnym účinkom častíc poteru alebo omietky.

Pripojenia medených rúr:

• Lisovacie tvarovky: princíp fungovania je podobný systémom lisovacích tvaroviek z nehrdzavejúcej ocele. Výrobca systému (Viega) udáva prevádzkový tlak 16 barov pri teplotách do 140 °C.
• Kompresné tvarovky: tesnosť spoja v armatúre je zabezpečená stlačením mosadzného krúžku pri skrutkovaní prevlečnej matice. Toto spojenie je odnímateľné a malo by sa používať v otvorených systémoch s možnosťou rýchleho prístupu.
• Spájkovanie: špeciálnymi spájkami s použitím tavidla. Potrebným vybavením je propánový alebo acetylénový horák.

Životnosť medených rúrok nie menej ako 50 rokov.

Polymérové Potrubia

Plastové potrubia sú vyrobené z polypropylénu, zosieťovaného polyetylénu alebo kovu a plastu. Vlastnosti polymérových rúrok zahŕňajú rôzne stupne rozťažnosti plastu a výstuže (hliník alebo sklolaminát), ktoré sa vyrovnávajú dilatačnými škárami. Pri ich inštalácii je potrebné dodržiavať režimy zvárania v závislosti od typu potrubia a jeho priemeru.

Polypropylénové Potrubia

Pre radiátorové vykurovanie sa odporúča použiť polypropylénové rúry novej generácie Ekoplast STABI PLUS vyrobené z polypropylénu PP-RCT, vystužené súvislou vrstvou hliníka v povrchovej vrstve. Polypropylénové rúry sa od kovovo-plastových líšia materiálom výroby a spôsobom pripojenia, ktoré sa realizuje zváraním pomocou špeciálneho zariadenia. Vykurovacie potrubia z týchto rúrok majú lepšie výkonové charakteristiky a sú zbavené nevýhod kovovo-plastových. Sú považované za najdostupnejšiu možnosť na trhu. Pri vystužených polypropylénových rúrach je pred spájkovaním nutné očistiť koniec výstužnej vrstvy.

• Výhody: vysoká priepustnosť; súvislá vrstva hliníka pôsobí ako kyslíková bariéra; vysoká odolnosť voči teplote a tlaku - 8 barov pri 90 °C; minimálna tepelná ťažnosť - so zvyšujúcou sa teplotou od 20 do 60 °C potrubie je predĺžené o 2 mm/1 m.
• Nevýhody: Ak je teplotný režim porušený (prehriatie počas zvárania), priepustný priemer v tvarovke sa zníži.

Spojenie potrubia s armatúrami sa vykonáva metódou difúzneho zvárania, pri ktorom sa na spoji vytvorí homogénna štruktúra, identická so zvyškom materiálu. Pred zváraním treba urobiť nejaké upratovanie - odstráňte vonkajšiu vrstvu hliníka. V 5. triede prevádzky (radiátorové vykurovanie v obytných priestoroch s maximálnou teplotou chladiacej kvapaliny 90 °C) výrobca zaručuje životnosť 50 rokov.

Výpočet a Dimenzovanie Vykurovacích Potrubí

Pre presný výpočet potrubí pre systémy ohrevu vody sa odporúča použiť špeciálne softvérové systémy, ktoré zohľadnia všetky prevádzkové režimy a kritické parametre. Orientačný výpočet je možné vykonať aj pomocou vzorca:

D = √ 354 * (0,86 * Q * Δt) / V

Kde:

• D - priemer potrubia v cm
• Q - tepelné zaťaženie úseku v systéme, kW
• Δt - teplotný rozdiel v priamom a spätnom potrubí, °С
• V - rýchlosť pohybu chladiacej kvapaliny, m / s

Na určenie tepelného zaťaženia sa používa vzorec:

Q = (V * Δt * K) / 860

Kde:

• V - objem miestnosti, m³
• Δt - rozdiel teplôt v dome a vonku, °С
• K - koeficient tepelných strát domu (0,6-0,9 pre dobre zateplené budovy, 1-1,9 pre strednú úroveň, 2-3 pre nedostatočne zateplené budovy)

Rýchlosť chladiacej kvapaliny závisí od tepelného zaťaženia a je možné ju určiť z tabuľky. Na zníženie strát trením by sa mal minimalizovať počet rotačných uzlov v obvode.

Inštalačné Normy a Požiadavky na Potrubné Systémy

Pri správnej inštalácii potrubí do vykurovacieho systému je dôležité dodržiavať odporúčania výrobcu a regulačnú dokumentáciu, ako napríklad SNiP 3.05.01-85. Táto norma popisuje inštalačné normy, vrátane vzdialenosti medzi vykurovacími potrubiami v závislosti od prítomnosti tepelnoizolačnej vrstvy.

Počas inštalácie je potrebné dodržiavať požiadavky na vykurovacie potrubia: Pre gravitačné systémy dodržiavať správny sklon potrubia (0,05 cm na meter). V plastových vedeniach na dlhých úsekoch inštalovať expanzné slučky. Optimálna vzdialenosť medzi potrubiami pri vykurovaní je 200 mm, môže sa meniť smerom nahor s tepelnou izoláciou. Pri závitových spojeniach použiť pásku FUM alebo kábel. Pri zváraní potrubí dodržať vzdialenosť aspo...
