Montáž stavebnicového zábradlia a správne kotvenie: Podrobný sprievodca

Nerezové zábradlie je čoraz obľúbenejšou voľbou pre moderné aj tradičné stavby - od rodinných domov až po administratívne budovy, všade tam nájdete kvalitné nerezové zábradlie. Tento typ zábradlia je špecifický vysokou odolnosťou voči korózii, minimálnou údržbou a veľmi dlhou životnosťou, ktorá presahuje 30 rokov. Nerezové zábradlie je ideálne na schody, terasy či balkóny, kde okrem bezpečnosti dáva priestoru jedinečný elegantný vzhľad. Zábradlie na schody nie je len estetickým doplnkom, ktorý skrášľuje priestor, ale predovšetkým nevyhnutným bezpečnostným prvkom. Správne zvolené a pevne ukotvené zábradlie chráni používateľov pri pohybe po schodoch, pričom jeho inštalácia vyžaduje dodržanie technických postupov a bezpečnostných noriem.

V tomto článku sa dozviete, ako prebieha montáž nerezového zábradlia krok po kroku, aké náradie budete potrebovať, ako správne pripevniť zábradlie na schody aj balkón, pre čo najvyššiu bezpečnosť a platné normy. Stavebnicové zábradlie sa dodva vo forme komponentov, ktoré do seba presne zapadajú. Nami ponúkané stavebnicové zábradlie je vyhotovené zo špičkovej hliníkovej zliatiny EN AW-6060 a je vyrobené popredným európskym výrobcom hliníkových profilov a komponentov. Vďaka tomu je zábradlie pevné, nedeformuje sa a jeho povrchová vrstva spĺňa požiadavky na bezúdržbovosť na dlhé roky.

Materiály a ich vlastnosti

Hliníkové zábradlia

Všetky naše zábradlia sú certifikované. Materiál je z vysoko kvalitných hliníkových prímesí, triedy AlMgSi05 podľa EN AW 6060 je posúdený strojárskym skúšobným ústavom ako vhodný na výrobu ochranných zábradlí v obytných a verejných budovách. Za pomocou elektrooxidácie sa na materiáli vytvára povrch 18-20 mikrónov, ktorý chráni pred škodlivými vplyvmi počasia v interiéri aj exteriéri. Takto upravený hliník nešpiní, neohmatá sa, nepodlieha slnečnej erózii, je tepelne stabilný, nerozpína sa, odvádza dokonale teplo aj chladí, kvapky dažďa nezanechajú stopy. Nemusí sa leštiť, ani inak ošetrovať. Na materiál je záruka 6 rokov.

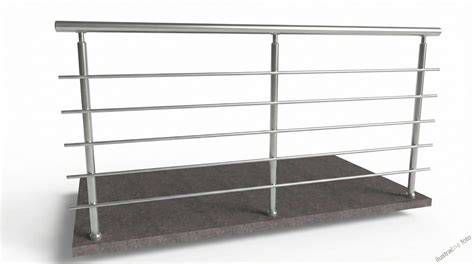

Stavebnicové hliníkové zábradlie sa zostavuje z jednotlivých komponentov a profilov (madlo, stĺpik, priečka...). Všetky profily sú vyrábané o maximálnej dĺžke 5,8 metra a je možné ich bezplatne nakrátiť na Vami požadované rozmery. Rozmery sa upravujú podľa potreby a umiestnenia zábradlia z 6m profilov. Nejedná sa o zmontované 1m celky, ale všetko sa stavia na mieste, postupne. Všetky rozmery sa tak dajú upraviť pre dané miesto a konkrétne potreby.

Nerezové zábradlia

Pokiaľ sa jedná o kvalitné zábradlie zo zliatiny nerezu AISI 304 (neobsahuje molybdén) alebo o niečo kvalitnejšiu variantu AISI 316 (obsahuje molybdén 2 až 3 % - vyššia odolnosť proti korózii), zábradlie vám vydrží približne 30 až 40 rokov. Je mimoriadne odolné voči poveternostným vplyvom. Je vhodné na balkóny, terasy, logie, schodiská aj galérie. Nehrdzavie, udržuje si lesk a nevyžaduje takmer žiadnu údržbu. Nerezová oceľ (napr. AISI 304 alebo 316) je ideálna do exteriérov vďaka vysokej odolnosti voči korózii a minimálnej údržbe. Nerezové zábradlie - výhodou je odolnosť voči korózii, minimálna údržba, dlhá životnosť a moderný vzhľad.

Drevené zábradlia

Drevené zábradlie predstavuje klasické riešenie s prírodným charakterom, ktoré dodáva zábradliu teplo a eleganciu. Drevené zábradlie - výhodou je prírodný vzhľad, možnosť povrchovej úpravy a teplý dojem dreva. Montáž dreveného zábradlia sa od nerezového líši hlavne v spôsobe ukotvenia a povrchovej úprave. Drevené stĺpiky sa kotvia do podlahy alebo bočnej časti schodov pomocou kovových pätiek. Pred montážou dreveného zábradlia je potrebné drevo ošetriť kvalitným náterom.

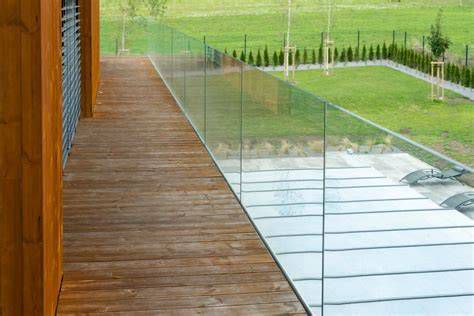

Sklenené zábradlia

Sklenené zábradlie kombinuje moderný štýl využívajúci kombináciu nerezu a tvrdeného bezpečnostného skla. Pri výbere skleneného zábradlia je spôsob montáže jedným z kľúčových rozhodnutí, ovplyvňujúcim nielen vzhľad, ale aj pevnosť, údržbu a životnosť konštrukcie. Najčastejšie sa používajú dve metódy - montáž zhora a montáž z boku, ktoré zabezpečujú presnosť, stabilitu a elegantný výsledný efekt. Sklenené zábradlie v hliníkovom profile je pevný a estetický systém, ktorý umožňuje montáž zhora aj z boku. Profily majú dlhú životnosť, odolnosť voči poveternostným podmienkam a vytvárajú moderný vzhľad bez rušivých prvkov. Používa sa bezpečnostné sklo KLEIN - laminované, kalené a lepené s minimálnou hrúbkou 16.76 mm. Tieto sklá sú vložené do hliníkových profilov a certifikované podľa normy STN EN 14449. Najčastejšie používame tieto laminované bezpečnostné sklá KLEIN.

Legislatíva a bezpečnostné normy

Požiadavky na zábradlie určuje vyhláška MŽP SR č. 532/2002 Z. z. Vyhláška predpisuje, že pri každej pochôdznej ploche stavby, kde je nebezpečenstvo pádu osôb a ku ktorej je možný prístup osôb, sa musí zabezpečiť ochranným zábradlím, prípadne inou zábranou, ktorá musí bezpečne odolávať zaťaženiu pôsobiacemu vo vodorovnom aj zvislom smere. Zábradlie sa má zriadiť na voľnom okraji pochôdznej plochy v súlade so slovenskými technickými normami v závislosti od zatriedenia pochôdznej plochy.

V bytovom dome a v prevádzke určenej deťom musí byť zábradlie plné alebo s tabuľovou výplňou, so stĺpikovou výplňou zo zvislých tyčových prvkov alebo s mriežkovou výplňou. Medzery v zábradlí nesmú byť širšie ako 120 mm v bytovom dome a 80 mm v prevádzke určenej deťom. Šikmé zábradlie schodišťa a šikmej rampy sa musí zabezpečiť držadlom umiestneným vo výške najmenej 900 mm a najviac 1 200 mm. Pri inštalácii je kľúčové dodržiavať platné predpisy. Napríklad podľa vyhlášky č. 532/2002 Z. z. musí byť šikmé zábradlie schodiska vybavené madlom vo výške 900 až 1 200 mm. V priestoroch určených pre pohyb detí sa vyžaduje aj doplnkové madlo v nižšej výške.

Každé zábradlie má svoje špecifiká, napríklad pri schodoch musia zábradlia spĺňať normy STN EN 1991 a STN 74 3305, ktoré určujú minimálnu výšku 90 cm a vzdialenosť medzi stĺpikmi do 12 cm, aby sa zabránilo prepadnutiu dieťaťa. Na balkónoch sa odporúča výška minimálne 100 cm a použitie pevného kotvenia. Pri výbere zábradlia sa teda treba riadiť týmito pravidlami.

Príprava pred montážou

Pred montážou nerezového zábradlia treba vedieť, ako sa zábradlia delia podľa materiálu, dizajnu, umiestnenia a spôsobu montáže. Pred samotnou montážou zábradlia je nevyhnutné pripraviť si všetky potrebné nástroje, materiál a skontrolovať kvalitu povrchov, na ktoré sa bude montované zábradlie kotviť. Bez správnej prípravy sa montáž zábradlia na schody či balkón môže predĺžiť alebo znížiť pevnosť celého systému.

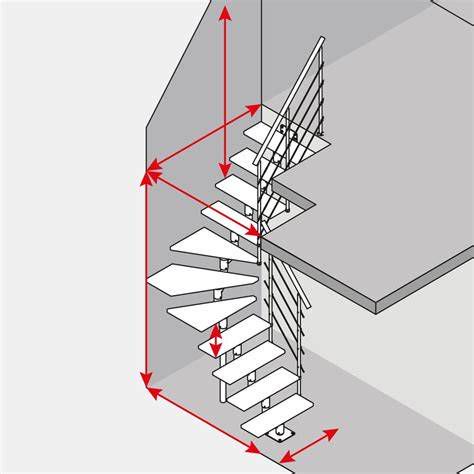

Zameranie a plánovanie

Výberu zábradlia musí predchádzať zameranie schodiska. Je potrebné zmerať výšku a šírku každého schodu, šírku samotného schodiska a balustrády. Po zameraní schodiska sa stanoví potrebný počet stĺpikov v závislosti od dĺžky zábradlia (štandardná vzdialenosť stĺpikov je 1 000 mm). Pred montážou sa odporúča dôkladne vyznačiť presnú polohu stĺpikov. Tie sa zvyčajne inštalujú v rozostupe 90 až 120 cm, aby sa zachovala optimálna pevnosť konštrukcie a rovnomerné rozloženie záťaže.

Pri montáži zábradlia na schody je dôležité, aby uhol sklonu kopíroval sklon stupňov. Na presné určenie uhla preto použite uhlomer alebo šablónu, čo vám uľahčí následné upevnenie madiel aj priečnych prútov. Po výbere vhodného systému (zhora alebo z boku) sa hliníkový profil presne vymeria a ukotví pomocou závitových tyčí a chemickej kotvy.

Kontrola komponentov a nástroje

Pred samotnou inštaláciou je potrebné presvedčiť sa o úplnosti dodávky. Dodané komponenty zábradlia sa vybalia a skontroluje sa kompletnosť dodávky. Na montáž zábradlia budete potrebovať aku vŕtačku a skrutkovačku, sadu vrtákov do kovu a betónu, imbusové kľúče, vodováhu, meter a fixku na značenie. Pri montáži nerezového zábradlia sa môže používať kvalitné hliníkové lešenie, ktoré zabezpečuje dokonalú bezpečnosť práce a uľahčuje prístup ku zábradliu vo výške. Medzi obľúbené formy lešenia patrí hliníkové lešenie UTS 850 alebo UTS 1450.

Pred samotnou montážou je potrebné skontrolovať úplnosť dodávky a dôkladne preštudovať technický výkres. Priamo na stavbe je potrebné skrátiť len držadlo (tzv. madlo) a výplň, ktoré sa dodávajú o niekoľko centimetrov dlhšie, ako je uvedené v objednávke.

Montáž stavebnicového zábradlia - krok za krokom

Kotvenie stĺpikov

Montáž sa začína zmeraním rozstupu stredov otvorov na päte stĺpikov. Na zvislej časti konštrukcie schodiska sa vyznačia otvory, pričom ich vzdialenosť musí byť totožná s nameranou vzdialenosťou stredov otvorov päty stĺpika. Ak je schodisko obložené keramickým obkladom, je potrebné najskôr prevŕtať obkladačky ručnou vŕtačkou, aby sa zabránilo ich poškodeniu, a až potom použiť príklepovú vŕtačku do betónu.

Príklepovou vŕtačkou sa vyvŕtajú do betónu v mieste vyznačenia otvory do hĺbky 100 mm a z otvorov sa odsaje prach. Do vyvŕtaného a od prachu očisteného otvoru sa do dvoch tretín aplikuje chemická kotva. Vyčistené otvory sa vyplnia do 2/3 chemickou kotvou a osadia sa závitové tyče tak, aby vyčnievali z otvoru. Následne sa do otvoru zasunie závitová tyč. Na závitové tyče sa nasadí päta stĺpika. Kotvy sa vyvážia pomocou vodováhy a utiahnu sa klobúkové matice. Po osadení stĺpikov sa pomocou vodováhy skontroluje ich rovinnosť a až potom sa klobúkové matice úplne dotiahnu. Následne sa zvolí typ ukotvenia stĺpikov (do boku alebo na hornú plochu schodov), typ horného držadla (antikorové alebo drevené) a typ výplne (antikorové duté a plné prúty, spletané lanká alebo sklenené výplne vyrobené z bezpečnostného skla s možnosťou dekoru na skle). Bočné kotvenie poskytuje elegantnejší vzhľad, zatiaľ čo montáž zhora na schodík je vhodná v prípade obmedzeného priestoru.

Inštalácia držadla (madla)

Držadlo sa kotví na tzv. krčky, ktoré tvoria vrchnú časť každého stĺpika. Pred osadením držadla je potrebné vodováhou preveriť polohu krčkov. Držadlo sa priloží ku krčkom, označí sa miesto ukotvenia a následne sa pomocou špeciálnych svoriek vyvŕtajú otvory. Uvoľnia sa a vycentrujú krčky držadla. Zmeria sa dĺžka držadla a vyznačia sa miesta vyvŕtania otvorov na jeho upevnenie na krčky. Držadlo sa skráti na požadovaný rozmer a vyvŕtajú sa otvory.

Pri vŕtaní do antikorového materiálu sa odporúča použiť rezný a vŕtací olej. Držadlo sa nesmie umiestniť úplne k fasáde, keďže sa ukončuje niekoľkomilimetrovou záslepkou. Na stene sa dôkladne vymeria miesto na ukotvenie koncovky vodorovného držadla, vyvŕta sa otvor a koncovka držadla sa pripevní. Na držadle sa vymerajú a vyvŕtajú otvory na osadenie na krčky. Držadlo sa osadí do koncovky na stene a na krčky stĺpikov. Jednotlivé držadlá sa spoja pomocou 3D spojky a ohnutím spojok sa nastavia správne uhly podľa sklonu zábradlia. Držadlo sa nad schodmi osadí na krčky stĺpikov a cez vyvŕtané otvory upevní pomocou skrutiek. Po osadení sa vodováhou prekontroluje jeho rovinnosť a v prípade potreby skoriguje výška. Po finálnom upevnení skrutkami na krčky stĺpikov je zábradlie pripravené na používanie. Po ukotvení stĺpikov sa nasadzujú držiaky madiel, ktoré sa dotiahnu do roviny a zafixujú. Madlo sa upevňuje na držiaky, ktoré sa montujú na vrchné časti stĺpikov.

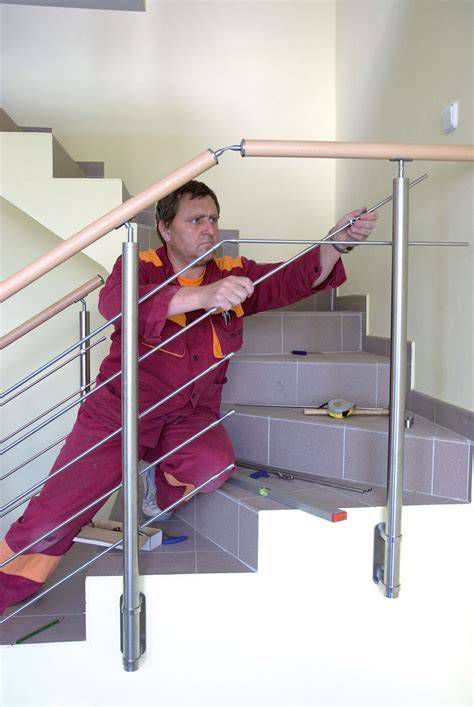

Inštalácia výplní

Na prúty, ktoré budú tvoriť výplň zábradlia, sa osadia 3D spojky, ktorá sa ohnú do požadovaného uhla a nasadia na prúty. Ak lom ohybu prútovej výplne nie je úplne ideálny, resp. nekopíruje uhol ohybu schodiska, je vhodné použiť 3D spojku z antikora, ktorou sa prepoja jednotlivé prúty výplne zábradlia alebo držadla. Na koniec každého prúta sa pripevní pomocou anaeróbneho lepidla na antikorovú oceľ záslepka. Ak ide o priečne nerezové tyčky, vzdialenosť medzi nimi by mala byť do 12 cm.

Špecifiká kotvenia podľa umiestnenia

Kotvenie na schody

Pri montáži zábradlia na schody treba dodržať presný sklon konštrukcie. Stĺpiky sa montujú spravidla v rozstupoch 80 až 100 cm, pričom každé uchytenie musí byť pevné.

Kotvenie na balkón

Pri montáži zábradlia na balkón sa najčastejšie používa kotvenie do betónového podkladu. Základom montáže zábradlia na balkón je použiť nerezovú oceľ triedy AISI 316, ktorá má zvýšenú odolnosť voči korózii. Stĺpiky sa odporúča rozmiestniť vo vzdialenosti do 120 cm a ukotviť pomocou chemickej kotvy. Po vytvrdnutí materiálu sa inštaluje madlo a prípadná výplň (tyčová, lanková alebo sklenená).

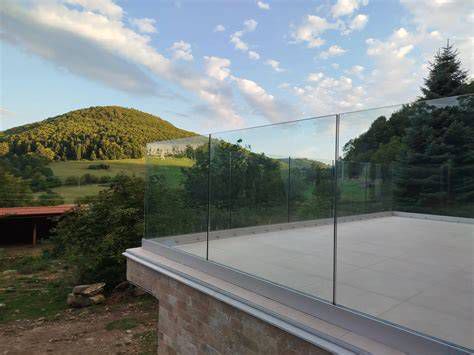

Kotvenie skleneného zábradlia

Pri montáži zhora sa profil upevňuje na hornú hranu balkónovej dosky, terasy alebo schodiska. Tento spôsob montáže poskytuje najvyššiu pevnosť a je preto vhodný najmä tam, kde sa očakáva väčšie zaťaženie vetrom alebo časté používanie zábradlia. Zároveň ponúka jednoduchšiu inštaláciu aj servis, pretože všetky kotviace body sú ľahko prístupné zhora.

Bočná montáž skleneného zábradlia sa využíva v prípadoch, keď nie je možné kotvenie zhora - napríklad pri tenkej alebo zateplenej balkónovej doske, prípadne ak by horná montáž narušila finálnu podlahu či dlažbu. Zároveň ide o obľúbené riešenie aj pre zákazníkov, ktorí preferujú čistý a odľahčený dizajn bez viditeľného ukotvenia v podlahe. Profil sa v tomto prípade kotví zboku konštrukcie, čím zostáva horná hrana povrchu úplne jednoliata a elegantná. Hoci je montáž technicky náročnejšia a vyžaduje presné zameranie, výsledný efekt pôsobí luxusne, minimalisticky a umožňuje nerušený výhľad z terasy či balkóna. Každá montáž skleneného zábradlia začína technickým posúdením nosnej konštrukcie, ktoré sa utesnia pomocou tesniacich prvkov a doplnia o krytky pre elegantný vzhľad.

Finálna kontrola a údržba

Po dokončení montáže je nevyhnutná finálna kontrola: skontrolujte vodorovnosť, stabilitu a dotiahnutie všetkých skrutiek. Pravidelná údržba a čistenie sú kľúčové pre zachovanie vzhľadu a odolnosti nerezového zábradlia. Na čistenie je potrebné používať špeciálne čistiace prostriedky určené pre nerezovú oceľ. Nikdy nepoužívajte abrazívne čistiace prostriedky, ktoré môžu poškriabať povrch.

Bežné chyby pri montáži a ako sa im vyhnúť

Nerezové zábradlia sa stali veľmi obľúbené v moderných stavbách a interiéroch vďaka svojej estetike, odolnosti a dlhovekosti. Napriek týmto výhodám sa však pri ich výrobe a montáži stále objavujú niektoré časté chyby, ktoré môžu ovplyvniť ich funkčnosť a vzhľad.

Nesprávny výber materiálu

Jednou z najväčších chýb pri výrobe nerezových zábradlí je nesprávny výber materiálu. Na trhu existuje viacero druhov nerezovej ocele, ktoré sa líšia svojimi vlastnosťami. Najčastejšie sa používajú ocele triedy 304 a 316. Oceľ 304 je odolná proti korózii, ale nie je vhodná do prostredí s vyššou vlhkosťou alebo blízkosti morského vzduchu. Ako sa tomu vyhnúť? Pri výbere materiálu sa uistite, že je prispôsobený prostrediu, v ktorom bude zábradlie umiestnené. Konzultujte výber materiálu s odborníkmi, ktorí vám pomôžu zvoliť správny typ ocele na základe konkrétnych podmienok. Pri výbere materiálu zvážte prostredie.

Nesprávne kotvenie a montáž

Správne kotvenie a montáž sú kľúčové pre stabilitu a bezpečnosť nerezového zábradlia. Ako sa tomu vyhnúť? Aby sa predišlo týmto problémom, je nevyhnutné, aby montáž vykonávali kvalifikovaní odborníci. Skontrolujte, či dodávateľ zábradlia poskytuje aj profesionálnu montáž a použije kvalitné kotviace materiály. Naša spoločnosť sa špecializuje na profesionálnu montáž nerezových zábradlí, ktorá zabezpečí nielen stabilitu, ale aj ich dlhodobú funkčnosť.

Zanedbanie pravidelnej údržby

Hoci nerezová oceľ patrí medzi materiály, ktoré sú odolné voči korózii, zanedbanie pravidelnej údržby môže spôsobiť vznik nečistôt, škrabancov a poškodenia povrchu. Ako sa tomu vyhnúť? Pravidelná údržba a čistenie sú kľúčové pre zachovanie vzhľadu a odolnosti nerezového zábradlia.

Tabuľka: Riešenie bežných problémov pri montáži zábradlia

Nižšie uvádzame prehľad častých problémov, ktoré sa môžu vyskytnúť počas montáže zábradlia, spolu s odporúčanými riešeniami.

Pri výbere, výrobe a montáži nerezových zábradlí je nevyhnutné dodržiavať správne postupy a vyhnúť sa bežným chybám.
