Optimálna Regulácia Kúrenia: Komplexný Sprievodca Motorickými Ventilmi

Motorický ventil pre kúrenie je základnou súčasťou moderných vykurovacích systémov. Ide o ventil vybavený elektrickým motorom (pohonom), ktorý umožňuje automaticky regulovať prietok horúcej vody cez vykurovací systém. Tieto ventily sú kľúčovými hráčmi v rovnici energetickej účinnosti a pohodlia v domácnostiach. V moderných domácnostiach a budovách je efektívne vykurovanie čoraz dôležitejšie - nielen z hľadiska úspory energie, ale aj pre zabezpečenie komfortu a optimálnych nákladov. Jedným z najefektívnejších spôsobov, ako dosiahnuť účinnú reguláciu kúrenia, je využitie motorických zónových ventilov.

Princíp Fungovania a Význam Zónovej Regulácie

Motorický zónový ventil je zariadenie, ktoré umožňuje rozdeliť vykurovací systém na viacero nezávislých zón. Každá zóna môže byť regulovaná samostatne podľa potreby, čo prináša vyššiu flexibilitu a šetrí náklady na vykurovanie. Celý systém funguje jednoducho: Akonáhle termostat v určitej zóne zaznamená pokles teploty pod nastavenú hodnotu, vyšle signál do riadiacej jednotky. Tá aktivuje motor na príslušnom ventile, ktorý otvorí prívod teplej vody do radiátorov v danej miestnosti. Po dosiahnutí požadovanej teploty sa ventil automaticky zatvorí.

Hlavné Komponenty Motorického Zónového Ventilu

Motorický zónový ventil je tvorený niekoľkými základnými komponentmi, ktoré spolu úzko spolupracujú:

• Motor: Elektrický pohon, ktorý otvára alebo zatvára ventil na základe signálu z termostatu alebo riadiacej jednotky.
• Ventil: Mechanizmus, ktorý fyzicky uzatvára alebo prepúšťa prietok vykurovacej vody.
• Termostatická hlavica alebo senzor: Sníma teplotu v danej zóne a vysiela signál motoru podľa potreby.
• Riadiaca jednotka: Koordinuje činnosť viacerých ventilov a zabezpečuje ich správnu funkciu podľa nastavených parametrov.

Typy Motorických Ventilov: Dvojcestné a Trojcestné Riešenia

Hoci úloha regulácie objemového prietoku zostáva rovnaká, konštrukcia ventilov sa môže líšiť. Rozlišujeme predovšetkým dvojcestné a trojcestné motorické ventily.

Dvojcestný Motorický Ventil

Motorický ventil s 2 cestami je ideálnym riešením pre vykurovacie systémy, ktoré hľadajú jednoduchú, ale efektívnu prevádzku. Jeho dizajn sa sústreďuje na dva stavy: otvorený alebo zatvorený. V stave "otvorený" prúdi horúca voda bez obmedzení, čo umožňuje rozptýlenie tepla cez radiátory alebo systémy podlahového kúrenia. Tento typ ventilu je obzvlášť užitočný pre vykurovacie zóny, kde je potrebné len okamžité zapnutie alebo vypnutie. Napríklad v systémoch individuálnych radiátorov v rôznych miestnostiach sa motorický ventil s 2 cestami stáva majstrom, ktorý ovláda prítomnosť alebo neprítomnosť tepla v každom priestore. Okrem toho možno do vykurovacích okruhov inštalovať aj dvojcestné ventily.

Trojcestný Motorický Ventil (Zmiešavač)

Na druhej strane, trojcestný ventil, často nazývaný aj trojcestný zmiešavač, je preferovanou voľbou pre vykurovacie systémy, ktoré vyžadujú sofistikovanejšiu a prispôsobivejšiu distribúciu tepla. Jeho dizajn zahŕňa tri priechodné porty (cesty) a umožňuje miešanie dvoch prúdov média do jedného alebo rozdelenie jedného prúdu na dva samostatné. Trojcestný ventil sa nazýva často aj trojcestný zmiešavač. Inštaluje sa do vykurovacieho systému, aby bolo možné regulovať objemové prietoky, napríklad stanovenú prívodnú teplotu, ale aj reguláciu teploty spiatočky. Skutočná výhoda motorického ventilu s 3 cestami spočíva v jeho schopnosti upravovať prietok tepla v reálnom čase. Napríklad, ak chcete udržať hlavnú miestnosť na konštantnej teplote, zatiaľ čo postupne spomaľujete ohrievanie v menej využívanej miestnosti, vstupuje do hry trojcestný ventil.

Porovnanie 2-cestného a 3-cestného ventilu

Výber vhodného ventilu závisí od špecifických potrieb vášho vykurovacieho okruhu. Nasledujúca tabuľka sumarizuje hlavné rozdiely:

Princíp Fungovania Motorického Ventilu s Pohonom

Trojcestný ventil s pohonom je ventil, ktorý je vybavený pohonom - zariadením, ktoré automaticky riadi polohu ventilu. Pohon môže byť pneumatický, elektrický alebo hydraulický. Umožňuje diaľkové ovládanie ventilu a automatizáciu jeho činnosti. Vďaka pohonu môže ventil presne kontrolovať prietok médií a reagovať na signály zo senzorov. Vo väčšine trojcestných ventilov s pohonom je pohon zvyčajne prídavným, autonómnym zariadením, ktoré je možné namontovať na trojcestný ventil a ktoré možno tiež odpojiť. V praxi to znamená, že trojcestný ventil a pohon sú dva samostatné prvky, ktoré sú spojené za účelom automatizácie práce ventilu. Pohon je namontovaný na ventile, aby automaticky riadil jeho polohu, ale môže byť odpojený, keď je to potrebné, napríklad na výmenu, údržbu alebo opravu. Po odpojení pohonu môže byť ventil stále obsluhovaný manuálne, ak je na to prispôsobený. Príkladom takéhoto riešenia je HERZ 3-cestný zmiešavací ventil HERZ Teplomix.

Prevádzkové Stavy a Regulácia

Zónové alebo prepínacie ventily s tromi cestami sa prevádzkujú pomocou 230 V motora. Tento zabezpečuje, aby sa ventil otvoril, a tým dosiahol prevádzkový stav „OTV“ (otvorený). Ak sa napätie z ventilu odstráni, ventil sa znovu zatvorí a dosiahne tým prevádzkový stav „ZATV“ (zatvorený). Ovládanie sa v praxi realizuje cez reléový kontakt v riadiacom systéme. Ak sa ventil nachádza v polohe „OTV“, môže dôjsť k prechodu z cesty A na AB. Tento ventil však možno alternatívne obsluhovať aj prostredníctvom servomotora s pohonom 230 V. Ovládacie napätie variuje medzi nulou a desiatimi voltami a príslušne prestavuje ventil tak, ako to vyžaduje vykurovací okruh. Výhodou pri tom je, že neexistujú striktné obmedzenia medzi jednotlivými cestami a s tým spojenými prevádzkovými stavmi, pretože ventil sa dá regulovať postupne. Spravidla sa trojcestný ventil, ktorý je ovládaný servomotorom, používa len pri zmiešavačoch pre vykurovací okruh.

Použitie Motorických Ventilov vo Vykurovacích Systémoch

Motorické ventily sú kľúčové v automatizačných systémoch, ktoré vyžadujú diaľkové a presné riadenie prietoku podľa aktuálnych potrieb používateľa. Vo vykurovacom systéme musia všetky komponenty navzájom perfektne reagovať, aby zaručovali bezpečnosť a efektivitu, ako aj bezchybnú prevádzku.

Miešanie Teplôt a Ochrana Kotla

Trojcestný ventil sa stará o potrebné zníženie prívodnej teploty. V praxi je takýto ventil potrebný napríklad ako zmiešavač v prípade, keď sa tradičný plynový vykurovací systém používa spolu s podlahovým vykurovaním. V takomto prípade dochádza k tomu, že vykurovacie médium s nižšou teplotou z vratného potrubia sa zmiešava s médiom s vyššou teplotou. Elektricky prevádzkované regulačné ventily sa z dôvodu nízkych teplotných zaťažení inštalujú väčšinou vo vratnom potrubí vykurovacieho systému. Napríklad ventil s pohonom pre tepelné čerpadlo môže byť použitý na riadenie smeru prietoku vykurovacieho média medzi rôznymi okruhmi, čím optimalizuje činnosť systému centrálneho vykurovania.

Regulácia Podlahového Vykurovania a TÚV

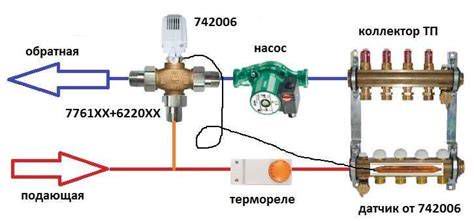

Ventil s pohonom pre podlahové vykurovanie umožňuje reguláciu teploty v jednotlivých zónach podlahového kúrenia, čo zabezpečuje rovnomerné a komfortné rozloženie tepla v celom dome. V systémoch podlahového vykurovania môže ventil meniť pomery miešania teplej vody z návratu a studenej vody zo zásobovania, aby sa udržala stála, optimálna teplota v okruhu. Okrem toho umožňuje postup prostredníctvom jednotlivých ciest aj to, aby sa napájanie teplou vodou mohlo vykonávať separátne od vykurovania bytu alebo domu. Zároveň je však možné aj paralelné využívanie. Takéto využívanie potom umožní, aby sa mohlo vykurovať permanentne, namiesto toho, aby sa musela stanoviť priorita medzi ohrevom teplej vody a vykurovaním.

Výhody Použitia Motorických Ventilov s Pohonom

Trojcestné ventily s pohonom ponúkajú mnoho významných výhod v systémoch vykurovania a chladenia, čo ich robí populárnou voľbou v moderných inštaláciách. Vďaka automatizácii ich fungovania môžu používatelia očakávať zlepšenie efektívnosti a komfortu pri obsluhe systémov:

• Presná regulácia prietoku: Umožňujú dynamickú a presnú kontrolu teploty a tlaku v systéme.
• Diaľkové ovládanie: Poskytujú možnosť riadiť ventil z centrálneho systému automatizácie.
• Úspora energie: Optimalizáciou prietoku a teplôt prispievajú k efektívnejšej prevádzke a zníženiu spotreby energie.
• Zvýšená životnosť systému: Správna regulácia chráni komponenty systému pred nadmerným zaťažením.
• Jednoduchá adaptácia na meniace sa podmienky: Automatizované systémy dokážu reagovať na aktuálne potreby a meniace sa vonkajšie alebo vnútorné podmienky.
• Vyšší komfort: Každý člen domácnosti si môže nastaviť optimálnu teplotu vo svojej izbe.
• Jednoduchá automatizácia: Možnosť integrácie do inteligentných domácich systémov a nastavenie časových plánov.
• Lepšia kontrola nákladov: Presná regulácia znamená nižšie účty za energie.

Výber a Pripojenie Motorického Ventilu

Parametre pre Výber

Pri výbere trojcestného ventilu s pohonom je dôležité zohľadniť parametre, ktoré zabezpečia optimálnu činnosť v danej inštalácii:

• Veľkosť ventilu: Výber správnej veľkosti pripojovacích nátrubkov (napr. priemer rúr) je kľúčový pre správny prietok. Motorické ventily pre kúrenie môžeme nájsť aj v rôznych priemeroch rúr, pretože v závislosti od nášho okruhu bude potrebné vybrať jeden alebo druhý.
• Typ pohonu: Pohon môže byť elektrický, pneumatický alebo hydraulický, pričom každý má svoje špecifické aplikácie.
• Prevádzkový tlak: Ventil musí byť prispôsobený na prácu pri stanovenom tlaku, aby sa predišlo poškodeniam alebo netesnostiam.
• Teplotný rozsah: Je potrebné zohľadniť maximálne a minimálne prevádzkové teploty média.
• Materiál: Materiál ventilu by mal byť odolný voči médiu a prevádzkovým podmienkam.

Do úvahy treba brať okrem iného výkon servomotora, ako aj veľkosť ventilu.

Pripojenie

Pripojenie trojcestného ventilu s pohonom vyžaduje presné vykonanie podľa hydraulickej schémy systému. Pripojenie portu A: Port A slúži na pripojenie prívodu média, ktoré sa má miešať alebo rozdeľovať. Pripojenie pohonu: Pohon musí byť pripojený k systému automatizácie, ktorý riadi jeho činnosť. V prípade ventilov s elektrickým pohonom je potrebné správne pripojiť napájacie a signálové káble podľa dokumentácie výrobcu. Pri montáži trojcestného aj štvorcestného ventilu je dôležité dôsledne dodržiavať odporúčania výrobcu týkajúce sa inštalácie. Najprv je potrebné umiestniť ventil na správne miesto v inštalácii podľa smeru prietoku média uvedeného na telese ventilu. Pri trojcestnom ventile je dôležité vybrať miesto, ktoré umožní efektívne zmiešavanie alebo rozdeľovanie prúdov.

Údržba Motorických Ventilov

Údržba týchto ventilov je pritom pomerne nenáročná. Dôležité je pravidelne kontrolovať ich funkčnosť, najmä pred začiatkom vykurovacej sezóny, a v prípade potreby odstrániť usadeniny alebo mechanické prekážky.

Cena a Dostupnosť

Motorické ventily pre kúrenie môžeme nájsť aj v rôznych priemeroch rúr, pretože v závislosti od nášho okruhu bude potrebné vybrať jeden alebo druhý. Na trhu sú dostupné takéto zmiešavače v rôznych vyhotoveniach. Trojcestný ventil s pohonom je komponent, ktorého cena závisí od typu pohonu a veľkosti ventilu. Štandardné modely s pripojovacími rozmermi 1 palec alebo 5/4 palca sa pohybujú v cenovom rozmedzí 90-150 €. Ceny môžu vzrásť v prípade ventilov so špeciálnymi požiadavkami, napríklad s pohonmi so zvýšeným výkonom alebo vyrobenými z odolnejších materiálov. Spravidla by ste pri kúpe nového zmiešavača mali počítať s cenou približne od 90 do 150 eur. Ideálne je, ak to pred nákupom môžete konzultovať s vaším inštalatérom, prípadne mu priamo povedzte, aby kúpil zmiešavač zodpovedajúci vykurovaciemu systému.

Porovnanie: Trojcestný vs. Štvorcestný Zmiešavací Ventil

Prehľad zmiešavacích ventilov

Dnešný príspevok sa zaoberá rozdielmi medzi trojcestným a štvorcestným ventilom. Zmiešavacie ventily zohrávajú kľúčovú úlohu v systémoch ústredného kúrenia, pretože zabezpečujú efektívnu reguláciu teploty vykurovacieho média. Ich základnou funkciou je miešanie dvoch prúdov média, napríklad horúcej vody z kotla a chladnejšej vratnej vody zo systému, s cieľom dosiahnuť optimálnu teplotu, ktorá bude distribuovaná do radiátorov alebo iných prvkov vykurovacieho systému. Zmiešavacie ventily pomáhajú udržiavať stabilné pracovné podmienky systému ústredného kúrenia, čo je obzvlášť dôležité pre zabezpečenie tepelného komfortu v miestnostiach a ochranu kotla pred prehriatím alebo príliš nízkou teplotou vratnej vody, ktorá môže viesť ku korózii. Zmiešavacie ventily umožňujú presnú reguláciu prietoku vykurovacieho média, čo umožňuje flexibilné prispôsobenie práce systému aktuálnym potrebám budovy. Vďaka nim je možné optimálne spravovať energiu, minimalizovať tepelné straty a predĺžiť životnosť celej vykurovacej inštalácie. Výsledkom je, že systémy ústredného kúrenia vybavené zmiešavacími ventilmi pracujú efektívnejšie a sú menej náchylné na poruchy, čo sa premieta do nižších prevádzkových nákladov a vyššieho komfortu používateľov.

Rozdiely v Konštrukcii a Funkcii

Rozdiely medzi týmito dvoma typmi ventilov sú významné, najmä pokiaľ ide o ich konštrukciu, princíp fungovania a spôsob ovládania. Ich použitie závisí od toho, čo konkrétne chceme dosiahnuť a aký typ zmiešavania vody potrebujeme. Trojcestný ventil je zariadenie s tromi portami pre prietok a funguje hlavne na princípe zmiešavania dvoch prúdov média (horúceho a chladnejšieho) alebo rozdeľovania jedného prúdu na dva rôzne okruhy. V praxi to znamená, že tento ventil môže plniť funkciu zmiešavania aj rozdeľovania, v závislosti od potrieb vykurovacieho systému, avšak nemôže vykonávať obe funkcie súčasne. Štvorcestný ventil má štyri porty pre prietok. Toto zariadenie môže súčasne rozdeľovať aj spájať prúdy média. Umožňuje tým ešte pokročilejšiu reguláciu teploty, čo je obzvlášť užitočné v zložitejších inštaláciách ústredného kúrenia. Princíp fungovania štvorcestných ventilov umožňuje lepšie vyváženie teploty medzi okruhom prívodu a vratným okruhom, čo môže výrazne zlepšiť energetickú účinnosť systému. Pokiaľ ide o ovládanie, trojcestné aj štvorcestné ventily môžu byť vybavené servopohonmi, ktoré umožňujú automatickú kontrolu ich práce.

Odporúčané Použitie

Voľba medzi trojcestným a štvorcestným ventilom v inštaláciách ústredného kúrenia závisí od špecifík systému a očakávaní používateľa. Trojcestný ventil je vhodný pre jednoduchšie vykurovacie systémy, kde sú dôležité náklady a jednoduchá obsluha. Rozhodnutie, či použiť trojcestný alebo štvorcestný ventil, by malo byť podmienené špecifikami konkrétnej inštalácie ústredného kúrenia a požiadavkami na reguláciu teploty. To si určite vyžaduje znalosť projektu, prehľad o stavbe vykurovacích systémov v budovách a konzultáciu s odborníkom. Trojcestný ventil je často vyberaný v jednoduchších systémoch, kde je kľúčová možnosť zmiešavania alebo rozdeľovania prúdov média. Osvädčuje sa v inštaláciách, ktoré nevyžadujú súčasnú reguláciu prívodu a spätného okruhu, ako sú napríklad systémy podlahového vykurovania alebo jednoduché radiátorové systémy. Na druhej strane, štvorcestný ventil sa používa v pokročilejších inštaláciách ústredného kúrenia, kde je dôležité presné riadenie teploty prívodu aj návratu. Pre kotly na tuhé palivo je najlepšou voľbou štvorcestný ventil. Tieto ventily chránia kotly pred nízkoteplotnou koróziou zvýšením teploty vratného média. Vďaka pokročilej regulácii teploty prívodu a návratu štvorcestný ventil účinne stabilizuje podmienky prevádzky kotla, čo predlžuje jeho životnosť. Tým sa tiež predchádza kondenzácii, ktorá by mohla viesť k poškodeniu a korózii vnútorných povrchov kotla. Pre podporu radiátorov v systémoch ústredného kúrenia je lepšou voľbou trojcestný ventil. Tento typ ventilu je ideálny pre jednoduchšie inštalácie, kde je dôležité zmiešať horúce médium z kotla s chladnejším návratom, aby sa dosiahla požadovaná teplota v okruhu kúrenia. Trojcestný ventil umožňuje flexibilné riadenie teploty prívodu do radiátorov, čo pomáha udržať tepelný komfort v miestnostiach. Vďaka svojej jednoduchosti a nižším nákladom je trojcestný ventil vhodnejší pre bežné radiátorové systémy, kde nie je potrebná pokročilá regulácia teploty návratu. V systémoch podlahového vykurovania je najlepšou voľbou trojcestný ventil. Tento typ ventilu - známy aj ako zmiešavací ventil pre podlahové kúrenie - účinne znižuje teplotu média pred tým, než vstúpi do vykurovacích okruhov. Ak teda stojíte pred rozhodnutím: zmiešavací ventil trojcestný alebo štvorcestný pre podlahové vykurovanie, vyberte trojcestný ventil. Je dostatočne efektívny na zabezpečenie správnej teploty prívodu, čo je kľúčové pre udržanie tepelného komfortu a ochranu podlahy pred prehriatím.
