Nivelačné prístroje a metódy merania v modernom stavebníctve

Nivelačný prístroj je základným a zároveň najpresnejším prístrojom na určovanie výšok, prevýšení alebo vytýčenia roviny na stavbe. Vzrastajúce nároky na rýchlosť a kvalitu výstavby, ale aj nastupujúce nové trendy v stavebníctve sú podnetom na neustály rozvoj a technologické napredovanie týchto prístrojov, kde hlavným motívom je nielen samotné uľahčenie obsluhy zariadenia či zberu dát, ale aj vylúčenie chýb v dôsledku zlyhania ľudského faktora. Nivelačné prístroje sú určené pre profesionálnych aj amatérskych stavebníkov, ktorí pomocou prístroja merajú výškové rozdiely. Prístroj je tak využiteľný pri veľkých stavbách, ale aj pri stavbách rodinných domov. Okrem výšky je s ich pomocou možné merať aj uhlové rozdiely alebo vzdialenosti. Samotný prístroj zvládne obsluhovať jeden človek a vyznačuje sa veľkou presnosťou.

Princípy výškového merania a nivelácie

Nivelácia je meračský úkon na zistenie výškového rozdielu (prevýšenia) medzi dvoma bodmi. Využíva sa takmer vo všetkých technických odboroch a v niektorých prírodovedných odboroch. Jej najdôležitejšou úlohou je budovanie výškových geodetických základov na štátnych územiach, na ktoré sa pripájajú všetky ďalšie podrobné výškové merania, ako aj znázornenie výškových pomerov v mapách všetkých mierok. Niveláciu využívame pri projektovaní a výstavbe rozsiahlejších technických diel a všade tam, kde treba zistiť presnú horizontálnu polohu. Výškové merania sú potrebné nielen v geodetickej praxi pri mapovaní, pri projektovaní a vytyčovaní komunikácií, priemyselných závodov, sídlisk, vodných diel a pod., ďalej pri meraní posunov a deformácií konštrukcií stavebných objektov a ich častí, ale aj pri vedeckej činnosti. Niveláciou sa zisťujú posuny a deformácie veľkých budov a priehrad, ďalej vertikálne pohyby zemského povrchu na podkopaných územiach (spôsobené ľudskou činnosťou), ale aj na celých štátnych územiach a kontinentoch (spôsobené plávaním časti zemskej kôry alebo tektonickými pohybami).

Výška je vzdialenosť bodu od nulovej plochy meraná pozdĺž zvislice. Nulovou plochou je vzťažná plocha, ktorá prechádza nulovým výškovým bodom. Pre normálne výšky, čiže aj pre baltský výškový systém (Bpv) je to kvázi geoid. Výšky vyjadrujú číselné údaje, ktoré sa označujú ako výškové kóty. Rozoznávame nadmorské a relatívne výšky. Pri všeobecne používaných označeniach platí, že prvý index výškového rozdielu označuje východiskový bod, druhý koncový bod. Výškový rozdiel hAB je teda rozdiel výšky koncového bodu B a výšky východiskového bodu A. Ak sa bude výškový rozdiel určovať opačným smerom, označí sa hBA, čiže výška bodu A mínus výška bodu B, čo sa rovná - hAB. Pri nivelácii sa výškový rozdiel medzi dvoma bodmi (A, B) určuje z rozdielu čítaní (úsekov), ktoré získame pomocou vodorovných zámer (zámernej osi) nivelačného prístroja na nivelačných latách postavených zvislo na týchto bodoch.

Nivelácia: Základné pojmy a metódy

Pri veľmi presnej a presnej nivelácii je kľúčové dodržiavanie definovaných pojmov a metód. Nivelačná prestava je bod pri ťahovej nivelácii, na ktorom je postavená na prestavovej (nivelačnej) podložke alebo na prestavovom (nivelačnom) klinci nivelačná lata. Nivelačná zámera je vzdialenosť medzi nivelačným prístrojom a latou (môže byť vodorovná alebo sklonená). Nivelačná zostava je celok v ťahovej nivelácii predstavovaný stanoviskom nivelačného prístroja a obidvoma pridruženými prestavovými bodmi. Nivelačný ťah je sled bodov, medzi ktorými sa merali výškové rozdiely niveláciou na výpočet ich výšok. Nivelačný úsek je sled po sebe nasledujúcich nivelačných oddielov zvolených na uľahčenie sledovania charakteristík meraní (napr. systematickej chyby), prípadne spracovania výsledkov meraní. Styčný bod je bod nivelačnej siete, ktorý je súčasne bodom nivelačnej siete susedného štátu. Uzlový bod je bod, do ktorého sa zbieha niekoľko nivelačných ťahov rovnakého rádu.

Výškové rozdiely sa určujú viacerými metódami:

• Jednosmerná nivelácia: Nivelácia vykonaná jedenkrát (iba v jednom smere).
• Obojsmerná nivelácia: Nivelácia vykonaná raz v smere ťahu (tam) a druhý raz naopak (späť).
• Plošná nivelácia: Spôsob, pri ktorom sa určujú výšky podrobných bodov polohopisného podkladu súčasne s meraním nivelačného ťahu.
• Ťahová nivelácia: Nivelácia obmedzená iba na samotný nivelačný ťah.
• Výškový ťah: Ťah na určenie výšok.

Dôležitým úkonom pri nivelácii je vytýčenie vodorovnej zámernej osi (vodorovnej zámery) a čítanie údajov na nivelačnej late zvislo postavenej na prestavovom bode. Pre presnosť a rýchlosť nivelácie treba stále kontrolovať urovnanie nivelačnej libely. Podstatne najvýhodnejšia je koincidenčná nivelačná libela, pri ktorej obrazy koncov libely sú sústavou hranolov usmernené tak, že merač vidí obrazy polovíc koncov bubliny vedľa seba. Urovnanie libely sa prejaví spojením čiastkových obrazov koncov bubliny do súvislého oblúka, čiže koincidenciou týchto obrazov.

Typy nivelačných prístrojov

Podľa druhu urovnávacieho mechanizmu možno nivelačné prístroje rozdeliť na libelové alebo kompenzátorové. S technologickým pokrokom pribúdajú aj digitálne a laserové varianty, ktoré zjednodušujú a zrýchľujú proces merania.

Optické nivelačné prístroje

Optické nivelačné prístroje využívajú na zameranie optický systém. Delia sa primárne na libelové a kompenzátorové.

Libelové nivelačné prístroje

Urovnávacím mechanizmom týchto prístrojov je nivelačná libela (vysokocitlivá rúrková libela) uložená spolu s ďalekohľadom kolmo na vertikálnu os prístroja. Urovnaním zrektifikovanej libely pomocou elevačnej skrutky (pred každým čítaním na nivelačnej late) sa zabezpečí aj urovnanie zámernej osi do horizontálnej polohy. Medzi dôležité súčasti patrí podložka (trojnožka) s tromi urovnávacími skrutkami na horizontáciu prístroja. Niektoré nivelačné prístroje, ktoré sa používajú na pomocné polohové merania a vytyčovania, majú vodorovný kruh, nitkový diaľkomer, prípadne aj buzolu a tangentovú skrutku. Prístroje na presnú niveláciu (PN) a veľmi presnú niveláciu (VPN) majú ešte optický mikrometer, ktorým možno presne čítať milimetre, prípadne ich zlomky na latovej stupnici.

• MEOPTA NK 30 x (ČSFR): Určený na technickú niveláciu, vytyčovanie profilov, tachymetriu rovinatého územia a melioračné práce. Má 30-násobné zväčšenie a diaľkomerný nitkový kríž.
• WILD N 3 (Švajčiarsko): Veľmi presný, používa sa na VPN I. a II. rádu, zisťovanie vertikálnych pohybov zemského povrchu a deformácií objektov. Má 47-násobné zväčšenie a optický mikrometer.
• ZEISS NI 004 (bývalá NDR): Využíva sa na podobné účely ako Wild N 3, s 44-násobným zväčšením a presnosťou mo = 0,4 mm.km -1.

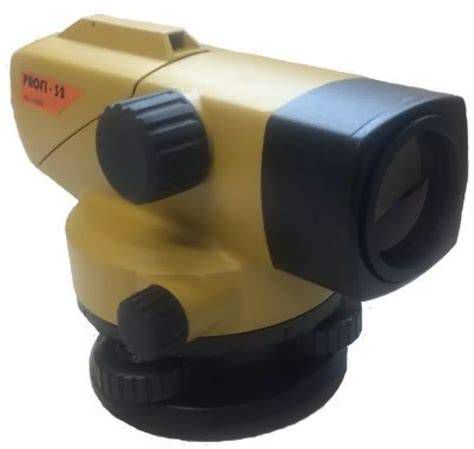

Kompenzátorové nivelačné prístroje

Urovnanie týchto prístrojov zabezpečuje kompenzátor - opticko-mechanický prvok, ktorý udržiava optickú os nivelačného prístroja v horizontálnej polohe za predpokladu, že je vopred nahrubo urovnaný kruhovou libelou. Tá svojím rozsahom citlivosti zabezpečuje správnu funkciu kompenzátora. Pri dobre zrektifikovanom prístroji je zámerná os totožná s optickou osou. Magnetický kompenzátor umožňuje meranie na nestabilných terénoch, kde môže byť statív s nivelačným prístrojom vystavený neustálym vibráciám. Zabudovaný magnetický kompenzátor prístroj automaticky vyrovnáva a uľahčuje tak prácu na miestach s nestabilným a vibrujúcim podložím (napr. na stavenisku alebo v blízkosti ťažkých strojov).

• Leica NA 730: Extrémne robustný optický nivelačný prístroj odolný voči otrasom, nárazom a poveternostným podmienkam (IP57). Vyznačuje sa 30-násobným zväčšením a presnosťou ±1,2 mm/km.
• Nivel System N24x: Prístroj pre veľmi presné meranie výškových rozdielov s kvalitnou optikou a 24-násobným zväčšením, zaisťuje presnosť 2 mm na 1 km.
• Sokkia C410: Automatický nivelačný prístroj s magnetickým tlmením a 20-násobným zväčšením, stredná kilometrová chyba 2,5 mm.
• Sokkia C330: Celokovové telo pre prácu v ťažkých podmienkach, krátka zaostrovacia vzdialenosť 30 cm, stredná kilometrová chyba 2,0 mm, IPX4.
• Leica Runner24: Celokovový optický nivelačný prístroj na technickú niveláciu s 24-násobným zväčšením a chybou ± 2,5 mm, odolný voči vode (IP 55).
• Nikon AX-2S / AC-2S: Optické nivelačné prístroje s 20-násobným (AX-2S) alebo 24-násobným (AC-2S) zväčšením a presnosťou ± 2,5 mm / ± 2,0 mm.
• AT-G6: Optický nivelačný prístroj odolný voči vode a prachu (IPX7) s 24-násobným zväčšením a chybou ± 2,0 mm.
• ZEISS NI 002: Veľmi presný prístroj pre najvyššiu presnosť nivelácie s kvázi absolútnym horizontom a otočným okulárom, vhodný pre motorizovanú niveláciu.

Digitálne nivelačné prístroje

Novšie typy kompenzátorových prístrojov sú vybavené digitálnymi technológiami, ktoré zjednodušujú a zrýchľujú štandardné postupy pri nivelačných prácach a minimalizujú vplyv ľudského faktora na výsledky meraní. Takáto automatizácia meraní zjednodušuje zber údajov a ich následné spracovanie. Digitálne prístroje odstraňujú chybu z nesprávneho odčítania hodnoty na nivelačnej late, ako aj chybu zo zapisovania.

• Sokkia SDL50: Digitálny nivelačný prístroj s automatickou registráciou meraného bodu a internou pamäťou na 2 000 nameraných bodov. Zabezpečuje presné meranie aj v nepriaznivých podmienkach a dosahuje presnosť 1,5 mm/km.
• Leica Sprinter: Digitálne nivelačné prístroje so stabilným kompenzátorom a LCD displejom, ktoré automaticky odčítavajú hodnoty z laty a určujú prevýšenie aj vzdialenosť. Modely M majú internú pamäť na 1 000 meraní a program líniovej nivelácie.
• Trimble® DiNi®: Digitálny nivelačný prístroj odolný proti vode a prachu (IP 55) s podsvieteným displejom a internou pamäťou na 30 000 dátových riadkov. Má kompenzátor s možnosťou urovnania do 15’ a 26- až 32-násobné zväčšenie.
• DL-100C series: Elektronické digitálne nivelačné prístroje určené na všetky druhy nivelačných prác. Umožňujú uloženie 2 400 záznamov z meraní a sú vybavené vstavanou dobíjateľnou batériou s prevádzkou 10 hodín.

Laserové nivelačné prístroje

Na rozdiel od optických nivelačných prístrojov, ktoré z hľadiska zdroja svetla označujeme ako optické nivelačné prístroje, pri laserových nivelačných prístrojoch je svetelným lúčom realizujúcim zámernú priamku laserový lúč. Laserovými nivelačnými prístrojmi pri použití špeciálnych nivelačných lát možno dosiahnuť zámery do 500 m, čo zvyšuje efektívnosť meračských prác a uľahčuje prekonávanie terénnych prekážok.

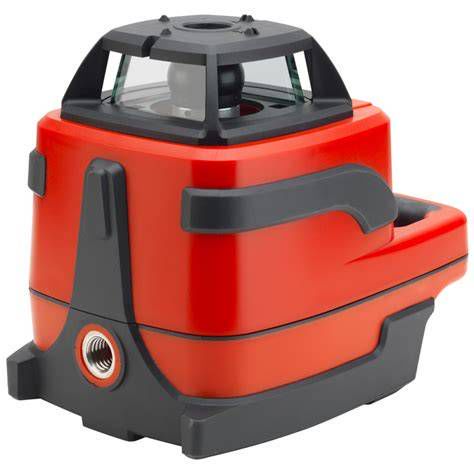

Rotačné lasery

Rotačný laser je nevyhnutný nástroj na niveláciu a zarovnávanie na veľkých stavbách, ktorý pomocou svetla vytvára dokonale rovnú 360-stupňovú rovinu. Je to stroj, ktorý rýchlo vyžaruje jediný, mimoriadne presný laserový lúč. Vďaka tejto rýchlosti sa zdá, že celá pracovná plocha je obklopená súvislou, dokonale rovnou svetelnou čiarou. Väčšina moderných rotačných laserov sa tiež samoniveluje a používa vnútorné mechanizmy na zabezpečenie dokonalej presnosti premietanej roviny bez zložitého manuálneho nastavovania. Tieto úrovne sú určené na horizontálne (vodorovné) aj často vertikálne (olovnicové) použitie. Umožňujú jednej osobe merať výšku na veľké vzdialenosti, čím eliminujú potrebu tradičných metód merania. Pri použití vonku vyžaduje rotujúci lúč elektronický prijímač na detekciu čiary, čím sa podstatne predlžuje jeho praktický dosah.

Hlavné komponenty rotačného lasera:

• Laserová dióda: Vytvára zaostrený a koncentrovaný svetelný lúč.
• Otáčajúca sa hlava: Otočná veža alebo rotujúci hranol umožňuje lúču opustiť puzdro a vytvoriť súvislú 360-stupňovú rovinu.
• Prijímač/detektor: Nevyhnutný pre vonkajšie práce, sníma laserový impulz a vytvára zvukové signály na detekciu lúča.
• Držiak na statív: Zvyčajne s priemerom 5/8 palca, pre pevné upevnenie.
• Napájací zdroj: Batérie pre dlhú výdrž.

Pred kúpou rotačného lasera je dôležité zvážiť:

• Požiadavky na prácu (rozsah a prostredie).
• Základné príslušenstvo (nivelačná lať, elektronický prijímač, pevný statív).
• Údržba a kalibrácia (pravidelné kontroly).

Príklady rotačných a krížových laserov:

• HILDA LS-525: Kompaktný laserový nivelačný prístroj s dvomi zelenými líniami a vysokou presnosťou, nízka hmotnosť a jednoduché ovládanie.
• Hilda 5-líniový krížový laser: Ponúka vysokú presnosť, zelený alebo červený laserový lúč a automatickú samonivelizáciu s dosahom až 20 m.
• Hilda 4D: Presný laserový nivelačný prístroj so zeleným lúčom a 16 líniami, ideálny pre profesionálov aj domácich majstrov.
• L Fine LL360-5: Výkonný krížový laser s 360° projekciou, 16 laserovými líniami a zeleným lúčom, presnosť ±2 mm / 10 m, samonivelácia ±4°, odolnosť IP54.
• Huepar HP-903CG s prijímačom LR-5RG: Presný 3D laserový nivelák s 12 zelenými líniami a 3 × 360° pokrytím, automatická samonivelizácia a prijímač s dosahom až 60 m.
• Nivel System rotačný laser NL640R/G: Profesionálne riešenie pre meranie v stavebníctve.

Betónový laserový nivelačný stroj

Betónový laserový nivelačný stroj je zariadenie, ktoré využíva laserovú technológiu na vyrovnávanie podláh. Jeho pracovný princíp je založený hlavne na laserových meracích a riadiacich systémoch v kombinácii s mechanickou automatizačnou technológiou, aby sa dosiahlo vysoko presné a efektívne vyrovnávanie podlahy. Integruje funkčné moduly, ako je škrabka, špirála a vibračná doska, a dokáže dokončiť počiatočné vyrovnávanie, vibrácie a vyrovnávanie betónu naraz. Tento spôsob výstavby môže nielen zlepšiť efektivitu výstavby a skrátiť stavebný cyklus, ale aj znížiť chyby pri manuálnej obsluhe a zlepšiť kvalitu stavby.

Kľúčové vlastnosti a parametre nivelačných prístrojov

Pri výbere nivelačného prístroja je dôležité zohľadniť niekoľko kľúčových vlastností a parametrov, ktoré ovplyvňujú jeho vhodnosť pre konkrétne typy prác.

Zväčšenie

Dôležitým parametrom nivelačného prístroja je zväčšenie. V prípade stavby rodinného domu, keď meriate kratšie vzdialenosti, dostačuje prístroj so zväčšením 20x alebo 24x. Dlhé vzdialenosti, ktoré sa vyskytujú na rozsiahlejších stavbách, však vyžadujú zväčšenie 26x, 28x, 30x alebo 32x.

Kvalita optiky

Kvalitný prístroj by mal byť vybavený kvalitnou sklenenou šošovkou. Lacnejšie prístroje sú vybavené plastovými šošovkami, ktorých nízka cena sa prejaví vo veľmi rýchlom starnutí šošovky, čo spôsobuje horšie možnosti zameriavania. Výrobcovia ako Geomax, Leica alebo GeoFennel používajú kvalitnú sklenenú optiku.

Odolnosť

Prístroj je odolný voči prachu a vode, a preto ho možno používať v náročných pracovných podmienkach - za dažďa alebo vo veľmi prašnom prostredí. Odolnosť voči vode a prachu je často špecifikovaná medzinárodnými štandardnými normami, napríklad IPX triedy 4 alebo IP 55, IP 57.

Presnosť

Presnosť je jedným z najkritickejších parametrov. Udáva sa zvyčajne v milimetroch na kilometer (mm/km) dvojitého nivelačného ťahu. Profesionálne rotačné lasery dosahujú presnosť medzi ± 1/16 a ± 1/8 palca na vzdialenosť 100 stôp.

Pre lepšiu orientáciu v ponuke nivelačných prístrojov uvádzame porovnávaciu tabuľku vybraných modelov a ich kľúčových parametrov:

Meranie vzdialeností a doplňujúce nástroje

Hoci primárne slúžia na iné účely ako priame nivelovanie, laserové merače vzdialenosti sú dôležitými nástrojmi v stavebníctve, ktoré umožňujú rýchle a presné meranie dĺžok, plôch, objemov a dokonca aj nepriameho merania výšok pomocou Pytagorových funkcií. Tieto prístroje sú vhodné pre profesionálov aj kutilov a dopĺňajú nivelačné prístroje pri komplexných meracích úlohách.

Laserové merače vzdialenosti

Laserové merače vzdialenosti sú kompaktné a presné prístroje, ktoré pomocou laserového lúča určujú vzdialenosť k cieľu. Sú mimoriadne užitočné pre rýchle a efektívne merania tam, kde by tradičné metódy boli pomalé alebo nepraktické.

• NORM ME40/E40/ME60/E60/ME80/E80/E100: Ponúkajú rozsahy merania od 40 m do 100 m s presnosťou ±1 mm alebo ±2 mm a často disponujú IP54 ochranou. Modely NORM E40, E60 a E80 zvládnu výpočet plochy, objemu a nepriameho merania výšky pomocou Pytagorových funkcií. NORM E60 a E100 majú aj digitálny uhlomer.
• DCA100/DCA150/DCA200 s kamerou: Profesionálne prístroje s dosahom až do 200 m a vysokou presnosťou ±2 mm. Vďaka farebnému LCD displeju a kamerovému zameriavaniu je meranie jednoduché aj vo vonkajších podmienkach.

Príslušenstvo k nivelačným prístrojom

Pre maximálnu efektivitu a presnosť práce s nivelačnými prístrojmi je nevyhnutné správne príslušenstvo. Kvalitné doplnky zabezpečujú stabilitu, dlhú výdrž a zlepšujú viditeľnosť laserového lúča.

• Nivelačné laty: Slúžia ako pracovné meradlá na určovanie výškových rozdielov. Musia spĺňať požiadavky na materiál a technickú realizáciu stupníc, aby neskresľovali namerané výsledky. Teleskopická nivelačná lata Leica GSS má z jednej strany čiarový kód a z druhej strany klasickú nivelačnú stupnicu.
• Statívy: Prístroj sa upevňuje na statív. Odolný mini statív pre nivelačné prístroje s kovovou konštrukciou a otočnou hlavou poskytuje stabilitu a presné nastavenie. Ľahký a skladný statív na nivelačný prístroj s nastaviteľnou výškou od 40 cm do 1,2 m je ideálny na presnú prácu v teréne aj v interiéri. Vďaka 5/8" závitu je kompatibilný s väčšinou nivelačných zariadení.
• Magnetický držiak: Kvalitný magnetický držiak na laserové niveláky s univerzálnou 1/4" skrutkou umožňuje rýchle a stabilné uchytenie prístroja.
• Zelené okuliare na laser: Zlepšujú viditeľnosť laserového lúča aj v silnom svetle, čo zvyšuje presnosť a efektivitu práce.
• Teleskopická tyč: Teleskopická tyč HILDA 280 alebo HILDA 400 umožňuje presné a stabilné polohovanie laserových a nivelačných prístrojov v rozsahu výšky od 100 do 400 cm.
• Laserový prijímač/detektor: Laserový prijímač LR-70RG dokáže detekovať červený aj zelený laserový lúč až do vzdialenosti 70 m, čo umožňuje spoľahlivú prácu v interiéri aj exteriéri.
• Batérie: Originálne náhradné batérie, ako napríklad pre laserové prístroje Hilda (3000 mAh) alebo Huepar LB5200 (5200 mAh), zabezpečujú dlhú výdrž a stabilný výkon.
