Ako postaviť obstavbu krbovej vložky s prieduchmi: Kompletný postup a tipy

Snívate o vlastnom krbe? Pri plánovaní jeho výstavby nezabudnite okrem výberu krbovej vložky premyslieť aj obstavbu krbu. Ideálny čas na plánovanie krbu a jeho obstavbu je už počas projektovania domu, pretože jeho umiestnenie určuje využiteľnosť a účinnosť vykurovania. Mali by ste dbať na to, aby krb alebo krbové kachle boli umiestnené v najväčšom priestore a zároveň v strede domu.

Už počas stavebných prác by ste si mali vybrať ideálnu krbovú vložku. Ak sa nechcete zaoberať výberom krbu, odporúčame vám zveriť prácu odborníkom. Firma, ktorá má dlhoročné skúsenosti, zabezpečí pre vás všetko potrebné - od plánovania až po výstavbu. V záujme bezpečnosti a záruky sa pri stavbe krbu oplatí vybrať si profesionálov. Cenová ponuka na obstavbu či obloženie krbu - odporúčame si vždy dohodnúť osobné stretnutie, kde zostavíme presnú ponuku vzhľadom na všetky detaily.

Poskytnutie komplexných informácií a odborné poradenstvo - vypracujeme jedinečný plán, podľa vášho želania, no pri dodržiavaní protipožiarnych predpisov. Poskytneme podrobné informácie o pláne a ponúkneme najlepšie možnosti za primeranú cenu. Vytvorenie 3D vizuálneho návrhu - v prípade záujmu vypracujeme 3D vizuálny plán krbového diela. Je veľmi príjemné prísť v sychravom počasí domov, zaliať si teplý čaj a zohriať sa pri plápolajúcom ohni vo vašom krbe, alebo krbovej piecke.

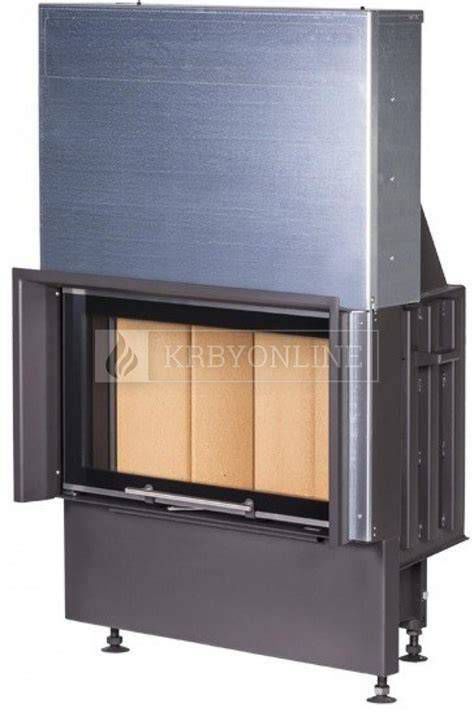

Výber krbovej vložky - srdce vášho krbu

Krbová vložka je srdce krbu, ktoré mu dodá život. Rozdiel ceny medzi jednotlivými krbovými vložkami a výrobcami vložiek je hlavne v kvalite materiálov a prevedení detailov. Podľa tvaru si viete vybrať: krbovú vložku čelnú, rohovú, troj presklenú, priehľadovú, oblúkovú, alebo umiestenú v priestore. V základnom prevedení majú krbové vložky jedna predná dvierka s jedným rovným sklom. K tomu existujú vložky s rohovým prosklením (predné sklo + ľavé alebo pravé), ktoré je väčšinou tvorené jedným kusom lomeného skla. Modifikáciou rohového prosklenia je aj prosklenie typu "C" alebo "U", teda predné sklo + obidve bočné sklá.

Pre proces spaľovania sú presklené steny "studené", a klesá tak teplota v ohništi. Pri nízkych výkonoch sa okamžite začne výrazne špiniť sklo a celý efekt s veľkým presklením je preč. Ďalšou nevýhodou je väčší podiel výkonu predávaného sálaním skla do miestnosti s krbom. U vložiek s presklením "C" a "U" to môže byť až 70% z celkového výkonu vložky. Podobne, ako to poznáme u okien, začali aj výrobcovia krbových vložiek ponúkať za príplatok presklenie dvierok s použitím dvojskla alebo trojskla. Jedným z dôvodov je snaha o zmenšenie podielu výkonu, ktorý prechádza do miestnosti s krbom cez sklo vložky. Dvojsklo a trojsklo nájdeme väčšinou u krbových vložiek vyššej kategórie, prípadne si ich možno k niektorým vložkám priobjednať za príplatok.

Klasické prevedenie ohniska malo vždy vespod rošt, pod ktorým bol popolník pre vynášanie popola. V prípade vložky s bezroštovým spaľovaním (bez roštu) sa potrebný primárny vzduch obvykle privádza zo špeciálnych otvorov v dolnej hrane ohniska. Jediným dôvodom pre použitie roštu zostáva možnosť používať vyberateľný popolník pre vynášanie popola. Ďalším faktorom pri výbere je otváranie a čistenie skla. Vložky sú do boku otvárané a hore výsuvné. Otváranie ohniska výsuvom nie je len veľmi efektné, ale aj pohodlné a rýchlo si na ne zvyknete. Krbové vložky s možnosťou výsuvu dvierok sú samozrejme drahšie. Výrobcovia svoje vložky s výsuvom väčšinou neodporúčajú do sálavých akumulačných krbov.

Veľmi dôležitý aspekt je aj výkon vložky, to znamená koľko tepla vydá vložka pri bežnej dávke dreva. Sú vložky s nízkym výkonom okolo 6-7 kw (s menším presklením a niekedy aj menšou hĺbkou) vhodné aj pre pasívne a nízkoenergetické domy a potom s vyšším výkonom. Súčasné moderné veľmi dobre zateplené nízkoenergetické domy majú veľmi malé tepelné straty. Preto rýchlo rastie dopyt po krbových vložkách s čo najnižším výkonom. Nižší výkon znamená, že musíme prikladať menšiu hodinovú dávku paliva.

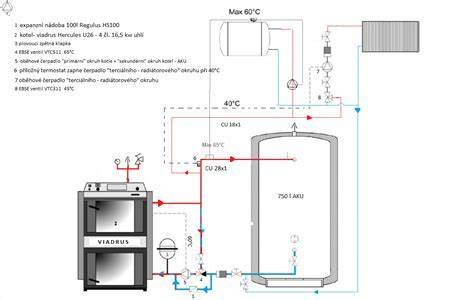

Vodník, tak je označovaná krbová vložka, ktorá vám po zakúrení zohrieva aj vodu. Či už úžitkovú, alebo ako rozvod vody do radiátorov alebo podlahového kúrenia. Krbové vložky s teplovodným výmenníkom sú v podstate teplovzdušné vložky, do ktorých bol navyše vstavaný teplovodný výmenník. Zásadný rozdiel je v tom, že zatiaľ čo u teplovzdušných vložiek sa väčšina tepelnej energie predáva okolitému vzduchu (a prípadne rozvádza pomocou teplovzdušného rozvodu po dome), tak vložky s teplovodným výmenníkom umožňujú predať teplo pomocou svojho výmenníka do teplovodnej vykurovacej sústavy domu. To je určite oveľa sofistikovanejšie riešenie než rozvod tepla vzduchom.

Pořizovací ceny krbových vložek s výměníkom sú pochopiteľne vyššie a musíme počítať aj s určitými nákladmi na pripojenie krbu do vykurovacej sústavy. Musíme tiež priviesť ku krbu prívod vody a napojenie na odpad. Súčasťou teplovodného výmenníka je totiž takzvaná ochladzovacia slučka (špirála), ktorá má za úlohu ochladiť vodu vo výmenníku pri hroziacom prehriatí (ohrev vody nad 95 °C). Ešte nedávno, zhruba pred desiatimi rokmi, prevládali krbové vložky liatinové s liatinovým ohniskom. Postupne ich však výrobcovia začali nahrádzať oceľovými - zváranými z plechu z vhodnej ocele - a steny a dno ohniska opatřili šamotovú výstelkou. Tá má za úlohu udržiavať v ohnisku vyššiu teplotu spaľovania a tým zvýšiť účinnosť spaľovania. Výstelku je možné v prípade opotrebenia alebo mechanického poškodenia ľahko vymeniť.

U súčasných moderných krbových vložiek sa stretávame s uvádzanými hodnotami účinnosti cez 80%. Tieto hodnoty platia pre ideálne podmienky, pri ktorých sú vložky v skúšobniach certifikované - teda pre prevádzku na menovitý výkon, bukové polená 15 až 20% vlhkosti, presne nastavený ťah komínu (obvykle 12 Pa) atď. V praxi doma tak ideálnych podmienok za všetkých okolností nedosiahneme.

Tabuľka: Výber krbovej vložky - Dôležité aspekty

Externý prívod vzduchu a komín

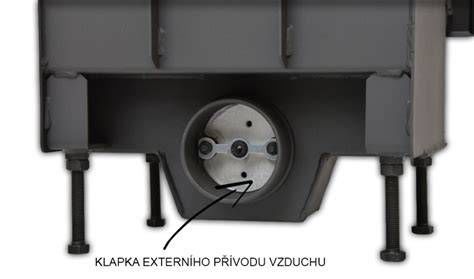

V prvom rade zopár slov o procese horenia. Pri horení dreva je potrebný kyslík, ktorý tvorí približne 20% vzduchu. Pre predstavu: 1 kg dreva spotrebuje pri horení cca 12 m³ vzduchu. Čo to znamená v praxi? Externý prívod vzduchu znamená, že krb si berie vzduch potrebný pre horenie priamo z exteriéru cez prívodnú hadicu, ktorá je napojená priamo na krb. Problematike prívodu vzduchu pre spaľovanie z exteriéru sa budeme venovať v jednom z budúcich dielov tohto seriálu.

Aký veľký musí byť priemer komína? Všeobecne platí, že čím väčší výkon má krbová vložka, tým väčší priemer komína potrebujete na odvod spalín. Napríklad krbovej piecke stačí priemer 150 mm, u krbových vložiek je to vždy napísané v popise, aký je minimálny požadovaný priemer. Vždy platí, že sa dá napojiť menší priemer prívodu krbovej vložky cez redukciu na väčší priemer komína, ale nikdy nie naopak.

Príprava a montáž obstavby krbu

Stavba krbu je mokrý stavebný proces, preto je ideálne stavať krb v čase, keď máte osadené okná, urobené potery a omietky. O stavbu krbu je ideálne zaujímať sa približne 2-3 mesiace pred požadovaným termínom. Prečo? Relatívne veľkú časť krbových vložiek vieme dodať do 2 týždňov, máme aj krbové vložky skladom priamo k odberu, ale sú prípady, keď sa na konkrétny typ krbovej vložky čaká aj 2 mesiace. Podľa zložitosti obstavby trvá postavenie krbu približne 2-3 dni.

Ako nerozmýšľate nad tým, že si rozvody vody dáte urobiť strechárom, zapojenie plynu podlahárom, rozvody elektriky oknárom alebo napojenie kotla maliarom, tak by ste nemali ani zvažovať zverenie stavby krbu murárom. Prečo? Pri stavbe krbu treba dbať na niekoľko okolností. Ako prvé, keď ideme postaviť krb, si musíme uvedomiť, že okolo krbovej vložky z vonkajšej strany musí cirkulovať vzduch, inak by sa prehriala a došlo by k deformáciám. Najlepšie je, ak obostavujeme postavené na železnom podstavci. Poznám prípady, ak stavebníci odborníci postavili krb na betónovú platňu. Pri dokončovacích prácach, keď už uzatvárame obstavbu okolo krbovej vložky, je nevyhnutné nechať od krbovej vložky k obkladu aspoň 3 mm škáru.

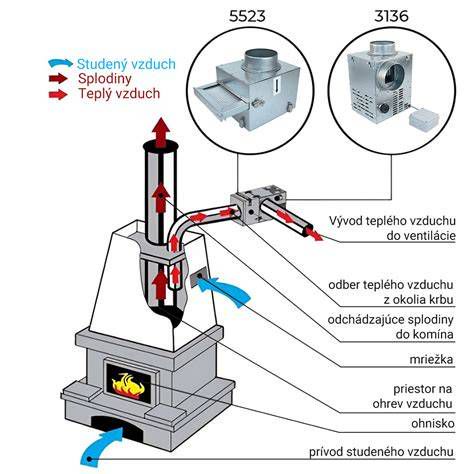

Dôležité je tiež to, čo nám tvorí obstavbu. Najjednoduchšia stavba je teplovzdušný krb. Čo to pre vás bude znamenať: po zakúrení budete mať okamžité teplo. Akumulačný krb: teplo, ktoré sa vytvorí po zakúrení, sa postupne akumuluje do akumulačných materiálov, použitých pri stavbe krbu, a aj po dohorení ešte niekoľko hodín vydáva príjemné sálavé teplo podobné teplu, ako nám dáva slnko. Pre dosiahnutie požadovaného efektu je potrebná akumulačná stena, ktorú vypočítame podľa výkonu vložky. Vieme vám postaviť aj kombinovaný krb.

Veľmi zaujímavou novinkou, o ktorej sa musíme tiež zmieniť, je možnosť dokúpiť si k niektorým krbovým vložkám takzvané "akumulačné sady". Jedná sa o bloky špeciálneho akumulačného materiálu, ktoré sa buď v tvare prstencov obkladajú okolo dymovodu alebo sa ako rovné obdĺžnikové bloky zavesujú na steny plášťa krbovej vložky. Úplne najlepším riešením je potom použitie oboch možností. Spätná väzba od tých, ktorí si svoju teplovzdušnú vložku (a teda teplovzdušný krb, ktorý obvykle akumuláciu neobsahuje) doplnili o túto čiastočnú akumuláciu, je až prekvapivo pozitívna. Výhodou tejto "ľahkej" akumulácie je tiež to, že v krbe môžete kúriť ďalej aj po nabití akumulácie a užívať si tak ďalej horiaceho ohňa. Akumulácia sa "prebíjaním" nepoškodí, ako to hrozí u "ťažkých" akumulačných stavieb.

Povrch krbu je najdôležitejším dizajnovým prvkom, pretože tvorí najväčšiu časť viditeľného diela. Preto je potrebné venovať dostatok času už plánovaniu. Určité materiály si totiž vyžadujú inú konštrukciu obstavby. Vhodnú verziu je možné si vybrať na základe určitých kritérií. Hlavné kritériá, na základe ktorých sa zákazníci rozhodujú, sú moderný štýl bez dizajnových prvkov alebo klasický (rustikálny) štýl. Okrem prírodných materiálov môžeme používať aj rôzne ďalšie prvky. Pri výbere dizajnu pre povrch krbu sa musíme ubezpečiť, že je vyrobený z nehorľavého materiálu. Najčastejšie sa používa keramický obklad alebo hladká sadrová omietka, ktorá môže byť farebne upravená. Pred výberom obloženia odporúčame, aby ste nás kontaktovali, a pomôžeme vám určiť použiteľnosť vybraných materiálov. Spoločne nájdeme najlepšie riešenie pri dodržaní všetkých protipožiarnych predpisov.

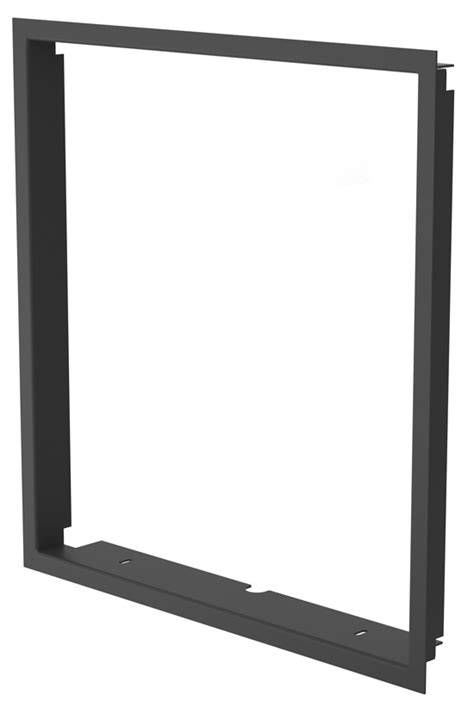

Steny komory a predný rám krbovej vložky na seba nikdy nesmú dosadať, nesmú sa vzájomne dotýkať. Oceľová krbová vložka po zahriatí rôzne dilatuje (rozpína sa), a tak by mohlo dôjsť - pri vzájomnom pohybe medzi vložkou a obostavbou - k vzniku trhlín vo stenách obostavby. Tým nám ale vznikne problém z hľadiska dizajnu, medzeru je potrebné zakryť. Preto výrobcovia prišli s riešením v podobe tzv. krycieho rámčeka. Opäť ide už o štandardnú súčasť moderných krbových vložiek. Rámček je ale často ponúkaný ako príslušenstvo k dokúpeniu, pretože nie u každého krbu ho možno použiť (napr. u krbu s kamennými obkladmi), a zbytočne by tak navyšoval obstarávaciu cenu samotnej vložky.

Stavba sopúcha z kalcium-silikátových dosiek Skamotec 225

Povedzme si najprv, čo to ten sopúch je. Sopúch je zásobník tepla nad krbovou vložkou, ktorý môže byť skonštruovaný z izolačných alebo akumulačných materiálov. V tomto článku vám chcem priblížiť stavbu sopúcha z izolačných dosiek Skamotec 225. Kalcium-silikátové izolačné dosky sú dostatočne pevné na to, aby tvorili samonosnú konštrukciu bez potreby ďalšieho spevnenia. Pri stavbe sopúcha nepoužívame žiadnu pomocnú konštrukciu (napr. konštrukciu na sadrokartón), ani iný typ muriva.

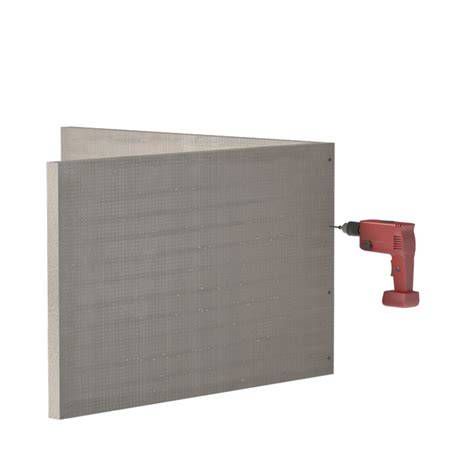

K stavbe sopúcha z izolačných dosiek budeme potrebovať bežné náradie na drevo alebo sadrokartón. Izolačné dosky sa dajú pomocou tohto náradia veľmi jednoducho opracovávať a práca s nimi je tak ľahká a rýchla. Na pílenie odporúčame použiť ručnú pílu na drevo s jemnými zúbkami. Do dosiek sa dajú vyrezať otvory určené napríklad pre hadice na teplovzdušné rozvody alebo otvory pre krbové mriežky. Na lepenie izolačných dosiek Skamotec je určené lepidlo Silaterm.

Krok za krokom: Detailný návod na montáž

Tento návod na stavbu krbu svojpomocne je zostavený s použitím krbovej vložky od českého výrobcu Romotop (napríklad modely HEAT L 2G S 60.44.33.23 alebo Heat 4G 59.50.04). Obstavba je realizovaná pomocou kalcium-silikátových dosiek Skamotec, ktoré sú vhodné najmä pre tzv. „priznaný komín“ a pre vykurovanie miestnosti, v ktorej je krb umiestnený. Pre vykurovanie viacerých miestností odporúčame variant s dostavbou až po strop.

1. Penetrácia dosiek

   Skôr ako začnete jednotlivé dosky lepiť a rezať, odporúčame ich napenetrovať. Používa sa penetrácia SILAPEN. Na penetráciu je možné použiť klasický valček. Z vonkajšej strany sa používa penetrácia Silcacon. Jej použitie je dôležité najmä kvôli tomu, aby znížila nasiakavosť dosiek a zamedzila rýchlemu odpareniu vody z kachliarskych omietok. Nanáša sa maliarskym valčekom alebo štetcom. Pre bežný krb postačuje 1 liter základného penetračného náteru Silcacon, ktorý riedime s vodou v pomere 1:3. Z vnútornej strany sa nanáša impregnát Silcadur HTI. Jeho úlohou je spevniť povrch a zabrániť prašnosti izolačných dosiek. Je to veľmi dôležité obzvlášť vtedy, pokiaľ plánujeme montáž teplovzdušných rozvodov z krbu. Použitím impregnátu Silcadur HTI znižujeme prašnosť na minimum. Pre bežný krb postačuje 5 litrové balenie - impregnát Silcadur HTI 5 l, ktorý sa neriedi s vodou.



2. Príprava a základná konštrukcia

   Na zadnú stenu si nakreslite vodiace čiary, podľa ktorých budete stavať konštrukciu budúceho krbu. V našom prípade bude hĺbka krbu 65cm, čo je miera, ktorá zodpovedá požiadavku výrobcu krbovej vložky na jej dostatočné odvetranie. Z jedného kusu dosky Skamotec narežte pásy so šírkou 10 cm. Všetky diely napenetrujte penetráciou Silapen. Narezané pásy nalepte na zadnú stenu pomocou lepidla Silaterm 6 kg. Narežte dosky na potrebnú šírku a prilepte ich na pripevnené pásky tak, aby dole vznikla 5 cm medzera. Norma uvádza, že ak je komín súčasťou obstavby, je potrebné ho tiež izolovať. V mieste výstupu komína rozdeľte dosku na dva kusy a vyrežte z každej strany elipsu zodpovedajúcu vyústeniu komína. V mieste prestupu dymovodu do komína vyrežte do dosky otvor pomocou priamočiarej pílky. V prípade, že sa vám nepodarí otvor urobiť presne, je možné ho kedykoľvek neskôr vyplniť.

   Treba však pripomenúť, že dôkladne zaizolovaná by mala byť aj spodná časť okolo krbovej vložky, vrátane drevenej rímsy. Vytvorenie zásobníka tepla nad krbovou vložkou spočíva v odizolovaní krbovej vložky, ako aj priestoru nad ňou, od okolia.

3. Umiestnenie krbovej vložky a pripojenie na komín

   Ak sa rozhodnete pre inštaláciu krbovej vložky, je potrebné dodržať minimálne vzdialenosti vložky od izolácie, ktoré uvádza výrobca v návode na obsluhu. Ak to v návode uvedené nie je, volí sa minimálna vzdialenosť vložky od izolácie (vzadu i po stranách) cca 10 mm na 1 kW výkonu vložky, nikdy však nie menej ako 70 mm. Akonáhle usadíte krbovú vložku do potrebnej polohy, napojte ju pomocou dymovodov na komín. V prípade, kedy je vyústenie komína mimo os vyústenia z krbovej vložky, použite na dopojenie dve nastaviteľné kolená. Na oboch kolenách potom nastavte taký uhol, aby bolo možné obe kolená prepojiť rovnou rúrou. Tú na presný rozmer skráťte pomocou brúsky s rezacím kotúčom. Pokiaľ nemá krbová vložka od výroby zabudovanú komínovú klapku, je potrebné umiestniť na hrdlo vložky externú komínovú klapku.

   Po pripojení vložky na komín kontaktujte odbornú kominársku firmu a nechajte si vystaviť revíziu pripojenia pece na komín. Následne sa vo vložke vykoná skúšobné zakúrenie, počas ktorého sa overí tesnosť spalinových ciest i samotnej vložky. Dôjde tiež k vypáleniu farieb a tmelov na dymovodoch a na samotnej vložke.

4. Montáž bočných a čelných stien sopúcha

   Skôr, než nalepíte boky obstavby, je potrebné do dosky vyrezať otvor pre budúce zabudovanie výdychovej mriežky na ľavej strane obstavby. Pokiaľ vám umiestnenie výdychovej mriežky z ľavej strany obstavby nevyhovuje, je možné jej umiestnenie aj na pravej strane. Pripravené izolačné dosky môžete inštalovať na požadované miesto s použitím vodováhy. Izolačné dosky sa lepia lepidlom Silaterm. Jednotlivé dosky sa medzi sebou prichytávajú okrem lepidla aj kovovými samoreznými skrutkami. Pre dosky s hrúbkou 30 mm použite skrutky Koelner s dĺžkou 55 mm, pre dosky s hrúbkou 50 mm budú vhodné skrutky Koelner dlhé 90 mm. Podobným postupom vyrežeme tiež dosky, ktoré budú umiestnené okolo krbovej vložky. Tieto diely narežte tak, aby bola ponechaná medzera medzi krbovou vložkou a obstavbou cca 1 cm. Táto medzera bude slúžiť ako tzv. dilatačná škára. Tá zaistí, aby krbová vložka nemohla vplyvom rozpínania po jej zahriatí obstavbu poškodiť. Obstavbu stavajte tak, aby sa dosky Skamotec nikde nedotýkali krbovej vložky, ani krycieho rámčeka. Rovnakým spôsobom pokračujte aj pri ostatných doskách obstavby. Dbajte pritom zvýšenú opatrnosť čo sa týka presnosti konštrukcie. Po ukončení stavby sopúcha nasleduje nanášanie základovej omietky Silaterm WHITE 600, do ktorej sa pomocou murárskeho hladidla priloží kachliarska sieťka Silcatex SE. Na rohy sa môžu umiestniť hliníkové rohovníky. Aj v tejto fáze stavby krbu je veľmi dôležité použitie originálnych kachliarskych materiálov. Kachliarske materiály majú tú výhodu, že dokážu pomerne rýchlo zatvrdnúť a staviteľ tak nemusí čakať dlhé hodiny na ďalší krok stavby. Pre začistenie spojov používajte navlhčenú hubku. Prebytok lepidla rozotrite po danom spoji, čím sa spoj povrchovo vyrovná.

   ​Montáž komína svojpomocne - Schiedel Permeter 25 | prechod WDS

5. Montáž dekompresnej komory a ventilačných mriežok

   Ďalšia doska sa prilepí a spoj sa z vnútornej strany preplátuje. Odporúčame použitie takýchto plátov na všetky spoje. Pláty získame z odrezaných, nevyužitých častí izolačných dosiek. Montáž dekompresnej komory. Jej účelom je zamedzenie nadmerného zohrievania stropu. Do bočných stien dekompresnej komory sa montujú odvetrávacie mriežky. Nedávajú sa symetricky oproti sebe, ale jedna by mala byť vyššie a druhá nižšie. Vhodný rozmer pre tieto krbové mriežky je 10 x 20 cm. Výška dekompresnej komory (vzdialenosť prepážky od stropu) by mala byť okolo 45 - 50 cm. Doska sa montuje rovnako ako ostatné časti sopúcha: opäť si odmerajte požadovaný rozmer a dosku štandardným spôsobom prilepte. Odmerajte si požadovaný otvor na krbovú mriežku a vyrežte ho. Pokiaľ potrebujete mať otvor v strede izolačnej dosky, rohy otvoru si vyvŕtajte a potom otvor vyrežte pomocou pílky. Dôležitá je tiež veľkosť vrchnej mriežky. Výrobca krbovej vložky obvykle udáva požadovaný rozmer tejto mriežky. Pokiaľ tento údaj nemôžete nájsť, riaďte sa prepočtom 1 kW x 58 cm². Z praktických dôvodov je dobre, keď je krbová mriežka umiestnená oproti dymovodu s čistiacim otvorom. V budúcnosti to oceníte, najmä keď budete chcieť vyčistiť dymovod. Súčasti všetkých nami ponúkaných výdychových mriežok je vždy tzv. montážny rámček. Samotná mriežka je potom do tohto rámčeka iba mechanicky zasunutá. Zložte teda z výdychových mriežok montážne rámčeky a zabudujte ich do obstavby. Do vyrezaného otvoru v doske naneste spojovaciu maltu a do nej potom zasuňte rámček. Hornú dosku obstavby prilepte tak, aby ste úplne nezakrývali výdych teplého vzduchu z priestoru medzi izoláciou a zadnou stenou.



6. Finálna povrchová úprava

   Či už plánujete konečnú povrchovú úpravu pomocou omietky, či obkladu, je predtým nutné na dosky naniesť tzv. nosnú vrstvu kachliarskej malty so sieťkou. Vystrihnite si teda z perlinky pláty na boky a čelo obstavby. Namiešajte si dostatočné množstvo kachliarskej malty White 600 a pomocou hladidla ju naneste na povrch obstavby. Rovnakým spôsobom naneste kachliarsku maltu s perlinkou na všetky steny krbu. V rohoch obstavby možno použiť armovacie rohy. Poslednou fázou je nanášanie povrchovej omietky Silaterm MODEL. Povrchová omietka sa nepoužíva, pokiaľ bude na krb nalepený obklad. Po nanesení povrchovej omietky a jej úprave filcom je stavba sopúcha ukončená a pripravená na maľovanie.
