Správné osazení elektroinstalačních krabic je základem pro bezproblémovou montáž zásuvek a vypínačů. Základem pro pěkně vypadající elektroinstalaci je správné osazení krabic do muriva, které vyžaduje určitou zručnost. Elektro krabička by měla být v ideálním případě ve stejné rovině se zdí, nebo o něco málo utopená (cca 0,5 mm). Pokud krabička přečnívá, byť o kousek, následné úpravy jsou složitější než podložení.
Řešení pro krabice zapadlé příliš hluboko pod omítku
V novostavbách se často stává, že elektro krabičky jsou umístěny příliš hluboko pod omítkou. Pokud je výsledné zapuštění výraznější (například 8 mm nebo více), je nutné použít elegantní řešení, aby zásuvka či vypínač pevně seděly. V takovém případě je potřeba použít distanční kroužky (nástavné rámečky), které doplní mezeru tak, aby krabice lícovala s povrchem.
- Nástavné rámečky: Jedná se o rychlé a čisté řešení. Předĺženie sa štandardne predáva v určitej hrúbke a je možné ho jednoducho upraviť na požadovaný rozmer a priskrutkovať.
- Použití matiček a podložek: Při opravách nebo výměně přístroje lze použít delší samořezné šroubky, matičky M4 a podložky pro "doladění" vzdálenosti.
- Seříznutí jiné krabice: V nouzi lze seříznout na požadovaný rozměr vrch z jiné krabice pomocí flexy.
Montážní návod elektroinstalace krabice do zateplení KEFZ 80/VDZ a montážní desky MDFZ 80/VDZ
Základní postup instalace krabice do zdiva
Pro správné osazení je vhodné dodržet tyto základní kroky:
- Nejdříve vyvrtáte otvor do zděné příčky vykružovákem (průměr 68 mm pro standardní krabice jako KU-68).
- Umiestnite krabice podľa vodováhy do horizontálnej a vertikálnej polohy.
- Vzniklý otvor musíte navlhčit vodou, a poté až nahodit sádru, jinak by tam nedržela.
- Do sádry poté umístíme instalační krabici, uhladíme její povrch a zajistíme, aby šroubky pro uchycení rámečku byly vodorovně.
| Typ stěny | Způsob fixace |
|---|---|
| Beton / Cihla | Fixace sádrovou maltou |
| Sádrokarton | Upínací plastové/kovové jazýčky |
| Zateplená fasáda | Speciální krabice KEZ s nosným tubusem |
Specifika při montáži vícenásobných rámečků

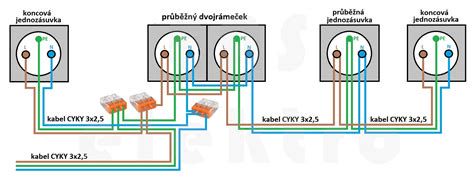

Použití vícenásobných rámečků je moderní způsob elektroinstalace. Při instalaci více krabic vedle sebe je nutné dodržet rozteč 71 mm. Doporučujeme však maximální délku 4násobný rámeček z důvodu mírných odchylek při instalaci elektroinstalačních krabic. Čím delší vícenásobný rámeček budete montovat, tím se odchylky sčítají a je těžší ho kvalitně a úhledně instalovat.
Bezpečnost a normy
Pamatujte, že za pokojnými povrchmi stien sa skrýva zložitá sieť elektrického systému. Návrh, realizáciu či opravu elektroinštalácie vždy zverte kvalifikovaným elektrikárom. V opačnom prípade sa vystavujete ekonomickým i trestnoprávnym dôsledkom. Při instalaci do dřevostaveb je nutné dbát na zvýšenou požární bezpečnost a používat krabice k tomu určené (čl. 482.2.2.3 ČSN 33 2000-4-482).
