Odpadové potrubie v dome možno nie je atraktívnou témou, no kvalitná inštalácia je však nevyhnutná pre správne fungovanie domácnosti. Odpady v dome nie sú krátkodobou záležitosťou. Dôležitá je nielen vaša predstava, ale aj bezchybný projekt, profesionálna inštalácia a kvalitné materiály. Ak vás čaká montáž odpadového potrubia v novostavbe, zaiste vás zaujíma, na čo sa pripraviť. Vždy vyberajte starostlivo a s rozvahou. Neodborný prístup a nekvalitné potrubia môžu spôsobiť závažné problémy.
Materiály Odpadového Potrubia a Ich Vlastnosti

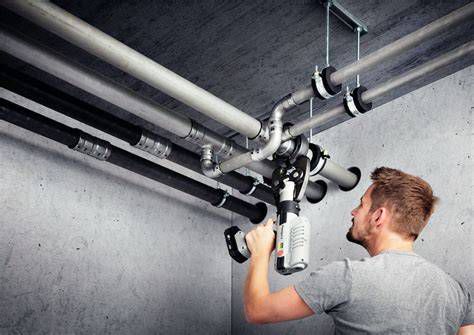

V súčasnosti sú odpadové potrubia vyrábané z PVC, železa, ocele, nerezovej ocele atď. Takmer vo všetkých oblastiach odtokovej techniky sa presadili plastové potrubia, ktoré postupne vytláčajú predtým bežne používané materiály, ako sú liatina, oceľový plech, olovo a kamenina.
PVC Potrubia
PVC je základným materiálom potrubných inštalačných systémov a je jedným z prvých plastových materiálov používaných pre kanalizačné systémy, v skutočnosti na odvedenie dažďovej vody, odpadovej vody z domácností a priemyselnej odpadovej vody. Polyvinylchlorid sa považuje za jeden z najbežnejšie používaných polymérnych materiálov, do ktorého sa pridávajú rôzne tuky, pigmenty a prísady.
Kanalizačné rúry z PVC alebo plastu majú množstvo výhod:
- hladký vnútorný povrch, ktorý zaisťuje vynikajúci odtok a prietok vody a znižuje riziko tvorby sedimentov;
- vyznačujú sa vysokou statickou nosnosťou, t. j. odolnosťou proti tlaku a praskaniu;
- ich špecifická hmotnosť je nízka, takže sa dajú ľahko prepravovať, rýchlo a ľahko sa inštalujú a pripájajú k potrubnému systému a samotné rúry môžu byť dlhé až 5 m.
Plastové potrubie je navyše úplne nepriepustné, trvanlivé a náklady na údržbu sú minimálne. Medzi slabé stránky PVC rúr patrí neodolnosť voči UV žiareniu a pomalšia tvorba biofilmu, ktorý zabezpečuje samočistenie. V prípade veľkého prítoku vody môže dôjsť k spätnému toku, resp. k zmene smeru toku.
Polypropylén (PP) Potrubia
Rebrované rúry sú vyrobené z polypropylénového materiálu, ktorý sa na kanalizačné rúry používa už viac ako 25 rokov. Z neho sa vyrábajú hladké a rebrované kanalizačné rúry. Pre potreby kanalizačných potrubí polypropylén je dodatočne vystužený minerálmi a kryštalizovaný. Vzhľadom na výnimočné vlastnosti polypropylénových zlúčenín tento druh rúr čoraz viac vytláča z používania plastové kanalizačné rúry (PVC).
PP-HT systém
HT - systém (high temperature - vysoká teplota) sa používa vo vnútorných kanalizačných systémoch vo vnútri budov. Odvádzajú sa nimi všetky druhy odpadových vôd okrem organických rozpúšťadiel. Rúry a tvarovky sa spájajú hrdlovým násuvným spojom. Jeho tesnosť je zabezpečená elastomerovým tesnením. Montáž je rýchla, materiál polypropylénový HT - má veľmi dobré hydraulické vlastnosti a minimálny sklon k tvorbe usadenín.
PP-HT systém je určený pre pripojovacie, odtokové, odpadné, splaškové, dažďové a vetracie potrubia vo vnútri domov a priemyslových stavieb (oblasť použitia B - v budovách a na ich vnútorných stenách), ktoré sú napájané na systém vonkajšej kanalizácie. PP-HT systém sa vyznačuje odolnosťou proti vysokým teplotám odpadových tekutín (maximálna dovolená teplota odpadového média je do 100°C). Minimálne teploty pre použitie sú do -10 °C.
PP Korugovaný Kanalizačný Systém
PP - korugovaný kanalizačný systém je vyrábaný z polypropylénu. Systém sa používa pre podzemné kanalizačné siete. Má vysokú tepelnú stabilitu a chemickú odolnosť. Vhodný pre priemyselné kanalizačné systémy, tiež pre domáce rozvody kanalizácie. Spájajú sa hrdlovým násuvným spojom s elastomerovým tesnením. Montáž je rýchla, bezpečná, nie je potrebné náradie. Životnosť PP korugovaného systému je minimálne 100 rokov, vysoká odolnosť voči mechanickému namáhaniu a trhlinám.
PE-HD Potrubia
Rebrované kanalizačné rúry z polyetylénu s vysokou hustotou (PE-HD) sú dvojvrstvové; ich vnútro je hladké a vonkajšia strana je korugovaná (rebrovaná). Polyetylén je materiál s dobrými mechanickými a chemickými vlastnosťami. Hladká vnútorná stena je odolnejšia voči odpadovým vodám, pretože má dobrý prietok a malé trenie, zatiaľ čo vonkajšia rebrovaná stena je pevnejšia a odolnejšia voči poškodeniu. Tieto kanalizačné rúry sa inštalujú rýchlo a ľahko, pretože sú ľahké a ľahko sa s nimi manipuluje. Montáž a údržba rebrovaných PE-HD rúr je možná pri extrémnych teplotách (od -40 °C do +80 °C), majú nízku špecifickú hmotnosť, čo umožňuje ľahšiu prepravu, a sú veľmi odolné proti korózii a opotrebovaniu. Rovnako ako kanalizačné rúry z PVC, rebrované rúry z PE-HD nie sú vyrobené z obnoviteľného materiálu, nie sú odolné voči UV žiareniu a tvoria biofilm pomalšie. V prípade veľkého prítoku vody môže dôjsť k spätnému toku, t. j. k zmene smeru toku.
Betónové a Železobetónové Rúry
Betónové rúry sa používajú na odtok dažďovej vody a odtok odpadových vôd vyššej kapacity, preto sú najvhodnejšie pre verejné kanalizácie. Štandardné priemery moderných železobetónových a betónových kanalizačných rúr sa pohybujú medzi 30 cm a 150 cm a sú dlhé 2,5 m až 3 m. Kanalizačné rúry môžu byť vyrobené aj vo väčších priemeroch ako 25 cm, záleží to však na ponuke výrobcu. Betónové a železobetónové rúry majú na jednej strane predĺženie so zabudovaným gumovým tesnením, zatiaľ čo druhá časť rúry je rovná. Pre betónové kanalizačné rúry je charakteristická nepružnosť, nepriepustnosť a vysoká nosnosť; ich drsný povrch je vhodný na vývoj biofilmu, a preto je ich schopnosť samočistenia väčšia. Okrem toho v prípade veľkého prítoku vody nedochádza k návratu, resp. k zmene smeru toku; majú dlhšiu životnosť ako plastové rúry a sú vyrobené z udržateľného materiálu.
Polyesterové (PI) Kanalizačné Rúry
Rovnako ako betón a železobetón sa pre kanalizačné systémy s väčším priemerom používajú aj polyesterové kanalizačné rúry. Polyester je materiál, ktorý sa skladá z troch zložiek: nenasýtenej polyesterovej živice, sklenených vlákien a rôznych prísad. Živica funguje ako spojivo pre určité komponenty, rovnako ako cement v betóne. Kanalizačné rúry PI sa vyrábajú v rôznych priemeroch: od 20 cm do 160 cm. Štandardná dĺžka rúry je 6 m. Medzi výhody rúr PI patrí nízka hmotnosť a ľahké pripojenie, vysoká odolnosť proti opotrebeniu, úplne hladký vnútorný povrch potrubia, odolnosť proti chladu a teplu, vysoká životnosť a statické zaťaženie a dobrá chemická odolnosť.
Pozor na lacné odpadové rúry. Môžu mať nízku odolnosť voči horúcej vode alebo chemikáliám.
Dimenzovanie a Nosnosť Odpadového Potrubia
Dôležitým faktorom pri výbere potrubia je jeho priemer. Ten by mal zodpovedať množstvu odvádzanej odpadovej vody.

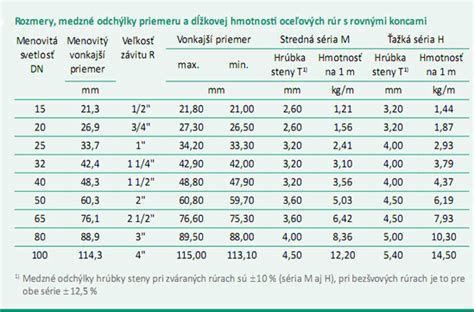

Pre dimenzovanie odpadových potrubí vo vnútri budovy platí STN 73 6760 a ČSN 75 6760, ktoré sú v súlade s EN 12 056-2. Kanalizácia v budovách sa podľa STN 73 6760 dimenzuje podobne ako v ČR, Nemecku, Rakúsku ako systém I v súlade s EN 12056-2, ktorá definuje rôzne systémy I až IV. V systéme I sa uvažuje stupeň plnenia odpadového potrubia h/d = 0,5 (t.j. 50 % prierezu potrubia je zaplneného vodou), na rozdiel od systému II, napr. v severoeurópskych krajinách, kde sa uvažuje stupeň plnenia 0,7 (t.j. 70 % prierezu potrubia zaplneného vodou).
Štandardné Priemery
- Na domácu kanalizáciu sa používajú kanalizačné rúry s priemerom 7,5 cm až 11 cm.
- Pre zvislé časti potrubia je priemer asi 11 cm a pre vodorovné časti potrubia postačuje priemer 7,5 cm.
- Pripojenie k hlavnému kanalizačnému potrubiu sa vykonáva potrubím väčšieho priemeru, zvyčajne 15 cm - 20 cm.
- Priemer odpadového potrubia pre prípojky k domom sa používajú v priemere 110 - 220 milimetrov, najčastejšie vo veľkosti 160-200 milimetrov.
- V rodinných domoch sa používajú dimenzie rúr DN 110, DN 125 a DN 160.
Minimálna Svetlosť a Výškové Obmedzenia
Menovitá svetlosť odpadového potrubia s hlavným vetracím potrubím (ak súčet dĺžky odpadového a vetracieho potrubia je menej ako 70 m) sa dimenzuje podľa tabuľky, pričom jeho najmenšia svetlosť je DN 70. Pri odpadových potrubiach s výškou od 70 do 100 m sa musí použiť odpadové potrubie s doplnkovým vetracím potrubím. Pri odpadových potrubiach s výškou nad 100 m sa odporúča výpočtom preukázať, že nemôže dôjsť k vysatiu zápachových uzáverov zariaďovacích predmetov alebo zo zápachových uzávierok. Maximálny podtlak v týchto potrubiach by nemal prekročiť hodnotu 464 Pa.
Plánovanie a Inštalácia Odpadového Potrubia
Kvalitná inštalácia je nevyhnutná pre správne fungovanie domácnosti. Dôležitá je nielen vaša predstava, ale aj bezchybný projekt, profesionálna inštalácia a kvalitné materiály.
Projektová Dokumentácia a Povolenia
Ak žiadate o novú kanalizačnú prípojku, najdôležitejším prvkom pred montážou odpadového potrubia je projektová dokumentácia. Najskôr je potrebné zaslať žiadosť miestnej vodárenskej spoločnosti. Vybavíte ju online, poštou alebo osobne. Lehota, ktorú má vodárenská spoločnosť na vybavenie vašej žiadosti je 30 dní. Po schválení projektu je možné požiadať o stavebné povolenie. Vo vodárenskej spoločnosti nasleduje uzatvorenie zmluvy o odvádzaní splaškových vôd.
Jak Funguje Kanalizace? Odpadní Voda, Kanalizační síť, Čistírna odpadních vod a Koloběh vody!
Realizácia Inštalácie

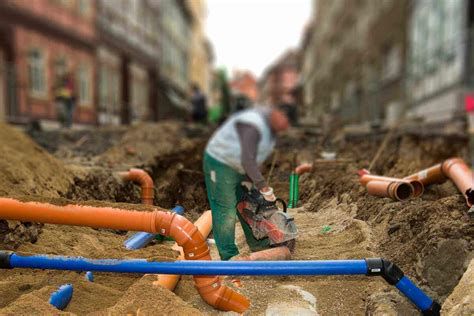

Plánovanie je nevyhnutným krokom montáže. V pláne sú vyznačené miesta, kde budú potrubia umiestnené, aká bude ich veľkosť, typ a dĺžka. Pred príchodom inštalatérov je dôležité zabezpečiť prístup k miestam, ktorými bude vedená inštalácia odpadového potrubia. Inštalatéri potom vysekajú a vyvŕtajú otvory do stien a podláh, do ktorých vložia vnútorné odpadové potrubia. Dôležité sú pevné spoje prechodov medzi jednotlivými časťami odpadového systému.
Rúrové spoje sa tvoria zasúvacími hrdlami, v ktorých je vložené krúžkové tesnenie. Konce hrdiel musia byť nasmerované proti smeru tečenia. Pri zastrčení hladkého konca rúry do objímky sa O-krúžok roztiahne a vtlačí na svoje miesto. Na hotové odpadové potrubie sa pripájajú sanitárne zariadenia a spotrebiče. Je nutné použiť správne tvarovky a redukcie.
Keď sú potrubia úspešne nainštalované a otestované, je potrebné ich pripojiť k vonkajšej kanalizácii. Kanalizačná prípojka je pod zemou - pripravená na pripojenie potrubí. Vonkajšie odpadové rúry je nutné uložiť v minimálnom spáde 2 - 2,5%. To je 2 - 2,5 centimetra na jeden meter dĺžky potrubia. Pri všetkých potrubiach odpadovej vody treba dbať na dostatočný spád 1 až 2 cm/m. Po pripojení na kanalizáciu sa vykonajú dokončovacie práce. Záznamy a dokumenty o odpadových potrubiach si určite uschovajte. Môžu byť užitočné pri stavebných prácach v budúcnosti.
Testovanie Potrubia
Po dokončení inštalácie nasleduje test potrubia. K testovaniu sa používajú rôzne metódy, ako napríklad napustenie vody alebo vzduchu do potrubia. Takýto test zaistí prípadné úniky.
Odvetranie a Hydraulika Odpadových Potrubí
Odvetranie odpadového potrubia je nevyhnutné pre minimalizáciu nepríjemných pachov. Vývod odvetrania možný cez stenu alebo strechu budovy. Pri inštalácii je potrebné dodržiavať vzdialenosť od okien alebo komínov. Nedostatočný prívod vzduchu pri gravitačnom prúdení môže spôsobiť vznik podtlaku v potrubí, kedy môže dôjsť k vysatiu vody zo zápachových uzáverov a tým k šíreniu zápachu z kanalizácie v budove.
Optimálne podmienky pre prúdenie vody a vzduchu v odpadovom potrubí sú vtedy, ak je potrubie vedené zvislo bez zmeny prierezu a bez zalomenia potrubia. Odpadové potrubie by sa malo navrhovať priame, s vyvedením hlavného vetracieho potrubia voľne nad strechu.
Pri vyrovnaní tlaku v odpadovom potrubí sa vyžaduje veľký prietok vzduchu - až 35násobne väčší, ako je prietok vody. V prípade, že nie je možné vyviesť odpadové potrubie nad strechu, opatrí sa privzdušňovacím ventilom. Odpadové potrubia bez vetracích potrubí alebo privzdušňovacích ventilov sa nesmú inštalovať. V budove môže byť inštalované len jedno odpadové potrubie s privzdušňovacím ventilom.
Vplyv Zalomenia a Odbočiek
Pri návrhu odpadového potrubia je niekedy nutné zalomiť zvislé potrubie v dôsledku dispozície jednotlivých podlaží, čo má veľký vplyv na tlakové pomery a tiež šírenie hluku. Pri výškových budovách je preto nutné pristúpiť k špecifickým riešeniam hlavne pri zalomených potrubiach. Experimentálnymi meraniami hydraulických pomerov pri gravitačnom prúdení vody v odpadovom potrubí sa dokázalo, že prietok vody nemá tvar špirály ani piestu, ale má prstencový priebeh. Voda prúdi na vnútornom povrchu potrubia a vzduch prúdi v strede prierezu. Z pripájacieho potrubia priteká voda na protiľahlú stenu odpadového potrubia a klesá v ňom nadol.
Veľký vplyv na kolísanie tlaku majú menovité svetlosti potrubia a uhly pripojenia pripájacieho potrubia. Nepriaznivé hydraulické pomery predstavuje napr. pripojenie redukovanou odbočkou 45°, kedy môže dôjsť v dôsledku podtlaku k vysatiu zápachovej uzávierky. Naopak priaznivé prúdenie nastáva pri odbočke 88,5°, kedy nedochádza k vysatiu zápachovej uzávierky. V Nemecku sa preto redukované odbočky na odpadovom potrubí pod uhlom 45° nesmú navrhovať. Experimentálne merania potvrdili, že kolmé odbočky 90°, t.j. odbočky s tzv. veľkým uhlom odbočenia, sú z hydraulického hľadiska nevyhovujúce a vhodnejšie sú odbočky 87,5° alebo 88,5° s tzv. malým uhlom odbočenia, pri ktorých sa uvažuje aj s väčšími maximálnymi prietokmi.
V dôsledku dispozičného riešenia je často nutné zmeniť smer odpadového potrubia a vytvoriť odskok alebo zalomenie. Pri odskoku s uhlom najviac 45° od zvislice nevznikajú výrazné zmeny tlaku v potrubí, nie je nutné ani zväčšovať dimenziu potrubia. Pri zalomení odpadového potrubia dochádza k väčším rozdielom tlaku po dĺžke potrubia ako na priamom potrubí. Podľa STN 73 6760 navyše platí, že pri zalomení odpadového potrubia s uhlom väčším než 45° (najviac 88,5°) od zvislice (nehľadiac na dĺžku odpadového potrubia) je nutné zväčšiť priemer potrubia na menovitú svetlosť, ktorá je najbližšia vyššia. Zväčšenie menovitej svetlosti sa realizuje tesne nad zalomením, pri väčšom počte zalomení sa svetlosť zväčšuje len pri najvyššom zalomení. Norma predpisuje minimálny sklon ležatej časti potrubia pri zalomení najmenej 2 %.
Typy Kanalizačných Systémov

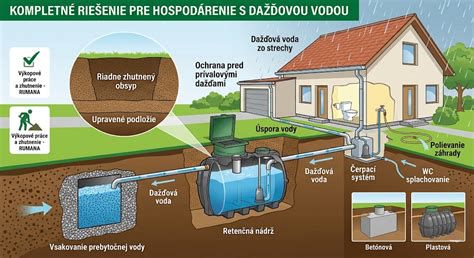

Inštalácia odpadových potrubí v dome môže byť komplikovaná a vyžaduje si odbornosť. V rodinnom dome máte na výber niekoľko možností odpadových systémov.
Verejná Kanalizácia
Najjednoduchším riešením je napojenie na verejnú kanalizáciu. Verejná kanalizácia odvádza odpadové vody do čističky. Proces čistenia vody v čističke odpadových vôd prebieha v niekoľkých krokoch a môže sa líšiť v závislosti od typu a veľkosti čističky. Čistiacim procesom sa docieli bezpečnosť vody pre ľudí a životné prostredie.
KG-Systém
KG - systém vonkajšieho kanalizačného potrubia je určený pre inštaláciu do zeme a možno ho napájať priamo na systém vnútorného kanalizačného potrubia HT. Kanalizačné potrubie KG je určené na odvod dažďovej vody, priemyselného a komunálneho odpadu pri teplotách média do 60°C z pozemku až do kanalizačnej prípojky. Pri splnení tejto podmienky je životnosť rúr minimálne 50 rokov. KG tvarovky a potrubia sú určené pre rozvody kanalizácie. Vhodné aj na odvetrávanie objektov. Veľmi ľahko sa inštalujú, a spájajú sa pomocou gumičiek v hrdle.
Septik
Septik je samostatné zariadenie na spracovanie odpadových vôd. Zvyčajne sa inštaluje priamo pod zemou na pozemku domu. Odpadové vody pritekajú do nádrže, kde sa oddeľujú pevné látky od tekutých.
Žumpa
V žumpe sa zhromažďuje a dočasne ukladá odpad z domácnosti, kým nie je odvezený na spracovanie. Žumpa môže byť vyrobená z betónu, plastu alebo kovu. Je umiestnená pod zemou v blízkosti stavby.
Bežné Problémy a Riešenia
Keď sa povie neodborná inštalácia, väčšina z nás si predstaví zlú prácu inštalatérov. Neodbornosť inštalatérov však nie je vždy príčinou problémov, ktoré môžu nastať už v krátkom časovom horizonte. Medzi ne patria netesnosť, prasknutia aj nízka odolnosť voči vonkajším vplyvom. Okrem toho môžu nekvalitné potrubia spôsobovať vibrácie, ktoré majú za následok hluk, ktorý sa prenáša po celej sieti odpadových potrubí. Pri príliš nízkom priereze potrubia dochádza k obťažujúcemu hluku. Kanalizačné potrubie sa naplní odpadovou vodou a vzniknutý podtlak môže celkom vysať sifóny, čo sa prejavuje kloktaním.
Z hľadiska hlučnosti má veľký vplyv aj rýchlosť prúdenia odpadovej vody v potrubí. Aby sme zabránili upchatiu úsekov kanálov, mali by sme sa čo najviac vyhýbať kolenám s uhlom 90°. Ďalej treba naplánovať dostatočný počet čistiacich kusov - rúr, ktoré majú na vrchnej strane čistiaci otvor.
Dlhotrvajúca funkčnosť odpadového potrubia spočíva i v správnom používaní.
Svojpomocná Inštalácia a Oprava

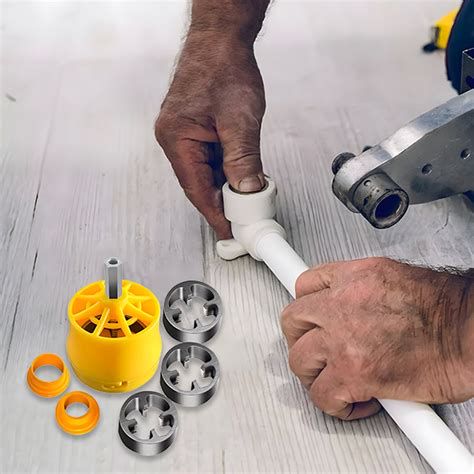

Ak chceme domový kanál vyrobiť alebo opraviť svojpomocne, veľmi vhodné sú systémy zasúvacích rúr. Jednou z veľkých výhod plastových rúr je, že ich môžeme bez problémov svojpomocne vymeniť. Dajú sa ľahko prirezať pílkou s jemnými zubami (píla na kov, dierovacia píla alebo elektrická chvostová píla) a spojiť s existujúcim potrubím. Ani tesné pripojenie k rúram z iného materiálu nie je problém, ak použijeme zodpovedajúci adaptér. Pri výmene chybnej časti potrubia sa rúra najskôr na mieste poškodenia oddelí aj s trochou „tela“ a vyhotoví sa príslušná kanálová základná rúra. Prefabrikované konce rúr sú skosené (zošikmené), aby sa dali ľahšie vsunúť do objímok. Odpílené rúry môžeme zošikmiť sami pomocou jemného pilníka. Aby v rúre nezostalo nič visieť a nevznikli žiadne vírenia, skosíme pre istotu zľahka aj vnútorné hrany reznej plochy.
Základné kanálové potrubia nie sú odolné proti vysokým teplotám, preto ich možno používať len ako zberné a podzemné potrubia. Uľahčite si inštaláciu odpadových systémov s profesionálnym bielym montážnym mazivom.
Náklady na Inštaláciu
V neposlednom rade je potrebné zvážiť náklady na inštaláciu. Rozvody odpadového potrubia nie sú lacná záležitosť. Ceny kanalizačných rúr, samozrejme, závisia od materiálu, z ktorého sú vyrobené, dĺžky, priemeru, výrobcu a ďalších mechanických a chemických charakteristík. Ceny plastových rúr (PVC rúry) majú úplne inú cenu ako rúry betónové, preto je najlepšie presne vedieť, aký materiál potrebujete, tiež zistiť, ktorý dodávateľ, zhotoviteľ, resp. vodár je najvýhodnejší. Radi by ste sa dozvedeli cenu inštalácie odpadového potrubia? S Renova Install kalkulačkou to nie je nemožné. Jednoducho vyplňte nezáväznú kalkuláciu na našom webe a my pre vás zadarmo vypracujeme tri cenové ponuky. Ak nemáte znalosti v danom odbore, odporúčame obrátiť sa na inštalačnú firmu. S Renova Install si môžete byť istí odbornosťou a kvalitnými materiálmi.
